Produkttyp	Digital skjutmått
Märke	Laserliner
Modell	MetricStar
Mätområde	0 - 150 mm
Upplösning	0,1 mm
Noggrannhet	± 0,2 mm
Strömförsörjning	1 batteri LR44 (AG13) 1,5V
Mått (L x H x D)	240 x 80 x 16 mm
Vikt (batteri inkluderat)	50 g
Display	LCD-display 5 siffror
Mätfunktioner	Ytter-, inner-, djup-, differential- (nollställning), stegmätning
HOLD-funktion	Hålla det uppmätta värdet
Automatisk avstängning	Efter ca 5 minuters inaktivitet
Driftstemperatur	0°C till 40°C
Förvaringstemperatur	-20°C till 70°C
Max. fuktighet	80% RF, icke-kondenserande
Max. arbetshöjd	4000 m över havet
Underhåll och rengöring	Rengör med en lätt fuktad trasa, inga slipmedel
Säkerhetsanvisningar	Använd inte på roterande delar; mätytorna är vassa, håll i handtagen
Rekommenderad kalibrering	Var 1-2 år
EU-regler	Uppfyller WEEE och EMC 2014/30/EU
Reservdelar	Standardbatteri LR44 som finns i handeln
Reparerbarhet	Kalibrering och reparation av UMAREX-LASERLINERs kundservice

Vanliga frågor - MetricStar Laserliner

Hur byter man batteriet på Laserliner MetricStar ?

Öppna batterifacket (markering 9) på enheten. Sätt i ett LR44 (AG13) batteri med rätt polaritet. Stäng facket.

Vad gör man om displayen blinkar eller är släckt ?

Blinkande siffror indikerar svagt batteri – byt det. Om displayen är släckt, kontrollera batterikontakten eller rengör den. Om problemet kvarstår, ta ur batteriet, vänta en minut och sätt tillbaka det.

Hur utför man en yttermätning med MetricStar ?

Placera yttermätningskäftarna (markering 1) runt objektet som ska mätas. Stäng försiktigt tills kontakt. Läs av värdet på den digitala displayen.

Hur använder man nollställningsfunktionen (tare) ?

Tryck på nollställningsknappen (markering 3) för att ställa in nollpunkten vid aktuell position. Detta möjliggör differentialmätning, till exempel för att jämföra två dimensioner.

Kan MetricStar mäta djup ?

Ja, använd djupmätaren (markering 5) på baksidan av enheten. Placera instrumentets bas på objektets kant och för ut stången till botten.

Vad är noggrannheten för Laserliner MetricStar ?

Noggrannheten är ±0,2 mm över hela mätområdet (0-150 mm). Upplösningen är 0,1 mm.

Hur rengör och underhåller man skjutmåttet ?

Rengör komponenterna med en lätt fuktad trasa. Använd inte rengöringsmedel, slipmedel eller lösningsmedel. Ta ur batteriet vid längre förvaring. Förvara enheten torrt och rent.

Hur ofta bör MetricStar kalibreras ?

Det rekommenderas att kalibrera instrumentet var 1-2 år. För detta, kontakta din återförsäljare eller UMAREX-LASERLINERs kundservice.

Vilka säkerhetsåtgärder bör man iaktta ?

Använd inte enheten på roterande delar (risk för skada). Mätytorna är vassa – håll enheten endast i handtagen. Undvik stötar, extrema temperaturer och hög fuktighet.

Hur använder man HOLD-funktionen ?

Tryck på HOLD-knappen (markering 8) för att frysa det visade värdet. Detta gör att du bekvämt kan läsa av mätningen efter att du tagit bort enheten.

BRUKSANVISNING MetricStar Laserliner

Läs igenom hela bruksanvisningen, det medföljande häftet "Garanti- och tilläggsanvisningar" samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen. Följ de anvisningar som finns i dem. Dessa underlag ska sparas och medfölja enheten om den lämnas vidare.

Funktion / Användning

Digital mätslid för exakt mätning av längdmätt

- Funktioner: Utomhusmätning, inomhusmätning, djupmätning, differensmätning genom nollställning, nivåmätning

- 5-siffrig skärm

- Mätområde: 0 ... 150 mm

Allmänna säkerhetsföreskrifter

– Använd enheten uteslutande på avsett sätt inom specifikationerna.
- Instrumentet och dess tillbehör är inga leksaker för barn.
– Det är inte tillåtet att förändra enhetens konstruktion.
- Utsätt inte apparaten för mekanisk belastning, extrema temperaturer, fukt eller kraftiga vibrationer.
- Se till att spänningsprovaren vid utomhusanvändning endast används under passande väderförhållanden och lämpliga skyddsåtgärder.
- Risk för personskada! Inte lämplig för mätning av roterande arbetsstycken.
- Skärningsrisk! Mätytorna är vassa och spetsiga, och kan leda till skador. Håll därför objektet med de handtag som finns.

Säkerhetsföreskrifter

Kontakt med elektromagnetisk strålning

• Mätapparaten uppfyller föreskrifter och gränsvärden för elektromagnetisk kompatibilitet i enlighet med EMC-riktlinjen 2014/30/EU.
• Lokala driftsbegränsningar, t.ex. på sjukhus, flygplan, bensinstationer eller i närheten av personer med pacemaker ska beaktas. Det är möjligt att det kan ha en farlig påverkan på eller störa elektroniska apparater.
• Vid användning i närheten av höga spänningar eller vid höga elektromagnetiska växelfält kan mätningens noggrannhet påverkas.

Instrumentbeskrivning (se Bild A)

1	Mätskänkel för utomhusmätning	5	Tumstock för djupmätning
2	PÅ/AV-brytare	6	Mätskänkel för inomhusmätning
3	Nollställning av digitalvisningen	7	LC-skärm
4	Skala 0 ... 150 mm	8	Hold-funktion
		9	Batterifack

1 Sätt i batteri

Öppna batterifacket och lägg i batteri

(1x LR44 knappcell) enligt installationssymbolerna.

Tänk på att vända batteriernas poler åt rätt håll.

Laserliner

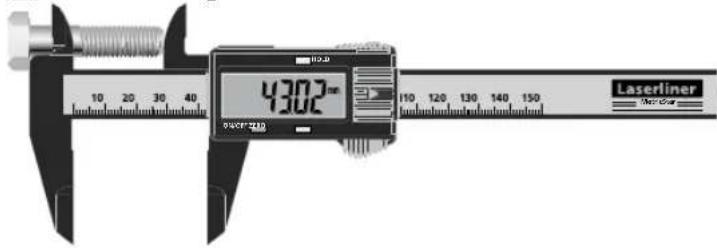

2 Utomhusmätning

5 Differensmätning genom nollställning

17 mm

13 mm

6 Nivåmätning

7 Hold-funktion

För att hålla kvar aktuellt mätvärde på skärmen trycker man på Hold-knappen (8).

Automatisk avstängning

Instrumentet stängs av automatiskt om det inte använts på cirka 5 minuter.

Felåtgärd

Problem	Möjlig orsak	Lösning
Blinkande siffror	Låg spänning	Byt batteriet
Ingen visning	Låg spänning	Byt batteriet
Ingen visning	Dålig kontakt	Rengör batteriet
Oregelbunden eller fryst visning	Internt fel	Ta bort batteriet, vänta 1 minut, sätt i batteriet

Anvisningar för underhåll och skötsel

Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och lösningsmedel. Ta ur batterierna före längre förvaring. Förvara apparaten på en ren och torr plats.

Kalibrering

Mätinstrumentet måste kalibreras och kontrolleras regelbundet för att säkerställa noggrannhet och funktion. Vi rekommenderar kalibreringsintervall på 1-2 år. Kontakta vid behov din återförsäljare eller vänd dig till serviceavdelningen för UMAREX-LASERLINER.

Före varje användning ska nollställningen kontrolleras genom att mätskänklarna skjuts ihop.

Tekniska data(Med reservation för tekniska ändringar. 19W45)
Mätområde 0 ... 150 mm
Upplösning 0,1 mm
Noggrannhet ± 0,2 mm
Strömförsörjning 1 x 1,5V LR44 (AG13)
Arbetsbetingelser	0°C ... 40°C, Luftfuktighet max.80% rH, icke-kondenserande,Arbetshöjd max. 4000 m över havet
Förvaringsbetingelser	-20°C ... 70°C,Luftfuktighet max. 80% rH
Mått (B x H x Dj) 240 x 80 x	16 mm
Vikt 50 g (inklusive batteri)

EU-bestämmelser och kassering

Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU.

Den här produkten är en elektrisk apparat och den måste sopsorteras enligt det europeiska direktivet för uttjänta el- och elektronikapparater.

Ytterligare säkerhets- och extra anvisningar på: http://laserliner.com/info/?an=AlV
