MetricStar - ручной инструмент Laserliner - Бесплатное руководство пользователя

Тип продукта	Цифровой штангенциркуль
Бренд	Laserliner
Модель	MetricStar
Диапазон измерения	0 - 150 мм
Разрешение	0,1 мм
Точность	± 0,2 мм
Питание	1 батарейка LR44 (AG13) 1,5 В
Размеры (Д x В x Ш)	240 x 80 x 16 мм
Вес (с батарейкой)	50 г
Дисплей	ЖК-дисплей 5 цифр
Функции измерения	Наружное, внутреннее, глубина, дифференциальное (обнуление), ступенчатое
Функция HOLD	Удержание измеренного значения
Автовыключение	После примерно 5 минут бездействия
Рабочая температура	от 0°C до 40°C
Температура хранения	от -20°C до 70°C
Макс. влажность	80% отн. влажности, без конденсации
Макс. рабочая высота	4000 м над уровнем моря
Уход и очистка	Протирать слегка влажной тканью, не использовать абразивные средства
Указания по безопасности	Не использовать на вращающихся деталях; измерительные поверхности острые, держать за рукоятки
Рекомендуемая калибровка	Каждые 1-2 года
Соответствие нормам ЕС	Соответствует директивам WEEE и EMC 2014/30/EU
Запасные части	Стандартная батарейка LR44, доступна в продаже
Ремонтопригодность	Калибровка и ремонт в сервисном центре UMAREX-LASERLINER

Часто задаваемые вопросы - MetricStar Laserliner

Как заменить батарейку Laserliner MetricStar?

Откройте отсек для батарейки (маркировка 9) на устройстве. Вставьте круглую батарейку LR44 (AG13) с соблюдением полярности. Закройте отсек.

Что делать, если дисплей мигает или не горит?

Мигающие цифры указывают на слабую батарейку – замените её. Если экран остаётся выключенным, проверьте контакт батарейки или протрите его. Если проблема сохраняется, извлеките батарейку, подождите минуту и вставьте её снова.

Как выполнить наружное измерение с помощью MetricStar?

Расположите наружные измерительные губки (маркировка 1) вокруг измеряемого объекта. Аккуратно сомкните их до контакта. Считайте значение на цифровом дисплее.

Как использовать функцию обнуления (тары)?

Нажмите кнопку обнуления (маркировка 3), чтобы установить нулевую точку в текущем положении. Это позволяет выполнять дифференциальные измерения, например, сравнивать два размера.

Может ли MetricStar измерять глубину?

Да, используйте глубиномер (маркировка 5), расположенный сзади устройства. Установите основание инструмента на край объекта и выдвиньте стержень до упора.

Какова точность Laserliner MetricStar?

Точность составляет ±0,2 мм во всем диапазоне измерений (0-150 мм). Разрешение 0,1 мм.

Как чистить и ухаживать за штангенциркулем?

Протирайте компоненты слегка влажной тканью. Не используйте чистящие средства, абразивы или растворители. При длительном хранении извлеките батарейку. Храните прибор в сухом и чистом месте.

Как часто нужно калибровать MetricStar?

Рекомендуется калибровать прибор каждые 1-2 года. Для этого обратитесь к своему дистрибьютору или в сервисный центр UMAREX-LASERLINER.

Какие меры безопасности необходимо соблюдать?

Не используйте прибор на вращающихся деталях (риск травмы). Измерительные поверхности острые – держите прибор только за рукоятки. Избегайте ударов, экстремальных температур и высокой влажности.

Как использовать функцию HOLD?

Нажмите кнопку HOLD (маркировка 8), чтобы зафиксировать отображаемое значение на экране. Это позволяет удобно считывать результат после снятия прибора.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MetricStar Laserliner

Полностью прочтите инструкцию по эксплуатации, прилагаемый проспект „Информация о гарантии и дополнительные сведения“, а также последнюю информацию и указания, которые можно найти по ссылке на сайт, приведенной в конце этой инструкции. Соблюдать содержащиеся в этих документах указания. Этот документ следует хранить и при передаче прибора другим пользователям передавать вместе с ним.

Назначение / Применение

Электронный штангенциркуль для точного измерения размеров

– Функции: измерение внешних и внутренних размеров, измерение глубины, измерение относительного значения с помощью функции установки нуля, измерение выступов

- 5-значный дисплей

– Диапазон измерений: 0 ... 150 мм

Общие указания по технике безопасности

– Прибор использовать только строго по назначению и в пределах условий, указанных в спецификации.

– Пробор и принадлежности к нему – не игрушка.

– Внесение изменений в конструкцию прибора не допускается.

– Не подвергать прибор механическим нагрузкам, чрезмерным температурам, влажности или слишком сильным вибрациям.

– При эксплуатации вне помещений следить за тем, чтобы прибор использовался только при соответствующих атмосферных условиях и с соблюдением подходящих мер защиты.

– Опасность травмирования! Не предназначен для измерения вращающихся деталей.

- Опасность резаных ран! Острые измерительные поверхности могут стать причиной колото-резаных ран, поэтому прибор следует держать только за ручку.

Правила техники безопасности

Обращение с электромагнитным излучение

- В измерительном приборе соблюдены нормы и предельные значения, установленные применительно к электромагнитной совместимости согласно директиве о электромагнитная совместимость (EMC) 2014/30/EU.

– Следует соблюдать действующие в конкретных местах ограничения по эксплуатации, например, запрет на использование в больницах, в самолетах, на автозаправках или рядом с людьми с кардиостимуляторами. В таких условиях существует возможность опасного воздействия или возникновения помех от и для электронных приборов.

- Использование вблизи источников высокого напряжения или в условиях сильного воздействия переменных электромагнитных полей может негативно повлиять на точность измерений.

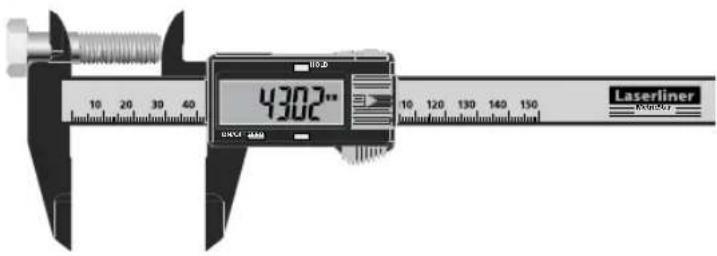

Описание прибора (см. рис. А)

1 Измерительные губки для измерения внешних размеров

2 Двухпозиционный выключать Вкл. / Выкл.

3 Обнуление цифрового дисплея

4 Шкала 0 -150 мм

5 Линейка глубиномера

6 Измерительные губки для измерения внутренних размеров

7 ЖК дисплей

8 Функция удержания показаний

9 Батарейный отсек

1 Установка батарея

Откройте отделение для батарей и установите батарея (1x LR44 Круглый миниатюрный элемент питания) с соблюдением показанной полярности. Не перепутайте полярность.

2 Измерение внешних размеров

В Измерение внутренних размеров

4 Измерение глубины

5 Измерение относительного значения с помощью функции установки нуля

6 Измерение выступов

7 Функция удержания показаний

Чтобы зафиксировать на дисплее текущие значения измерений, следует нажать кнопку Hold (8).

Автоматическое отключение

Прибор выключается автоматически через 5 минут простоя.

Устранение неисправностей

Проблема	Возможная причина	Решение
Мигающие цифры	Низкое напряжение	Заменить элемент питания
На дисплее не отображаются показания	Низкое напряжение	Заменить элемент питания
На дисплее не отображаются показания	Слабый контакт	Очистить элемент питания
Сбой показаний или показания не меняются	Внутренняя ошибка	Извлечь элемент питания, подождать 1 минуту, установить элемент питания

Laserliner

Информация по обслуживанию и уходу

Все компоненты очищать слегка влажной салфеткой; не использовать чистящие средства, абразивные материалы и растворители. Перед длительным хранением прибора обязательно вынуть из него батарею / батареи. Прибор хранить в чистом и сухом месте.

Калибровка

Для обеспечения точности результатов измерений и функциональности следует регулярно проводить калибровку и проверку измерительного прибора. Мы рекомендуем интервалы калибровки 1 – 2 года. Вы можете получить консультацию по этому вопросу у вашего продавца или сотрудников службы поддержки UMAREX-LASERLINER.

Перед каждым использованием необходимо проверять нулевое положение. Для этого следует сдвинуть измерительные губки.

Спецификации
(Изготовитель сохраняет за собой права на внесение технических изменений. 19W45)

Диапазон измерений 0 ... 150 мм
Разрешение 0,1 мм
Точность ± 0,2 мм
Электропитание 1 x 1,5B LR44 (AG13)
Рабочие условия	0°C ... 40°C, Влажность воздуха макс. 80% rH, без образования конденсата, Рабочая высота не более 4000 м над уровнем моря
Условия хранения	-20°C ... 70°C, Влажность воздуха макс. 80% rH
Размеры (Ш x В x Г) 240 x 80 x 16 мм
Вес 50 g (с батареей)

Правила и нормы ЕС и утилизация

Прибор выполняет все необходимые нормы, регламентирующие свободный товарооборот на территории ЕС.

Данное изделие представляет собой электрический прибор, подлежащий сдаче в центры сбора отходов и утилизации в разобранном виде в соответствии с европейской директивой о бывших в употреблении электрических и электронных приборах.

Другие правила техники безопасности и ополнительные инструкции см. по адресу: http://laserliner.com/info/?an=AIV
