MetricStar - Utensile manuale Laserliner - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Calibro digitale
Marca	Laserliner
Modello	MetricStar
Campo di misura	0 - 150 mm
Risoluzione	0,1 mm
Precisione	± 0,2 mm
Alimentazione	1 batteria LR44 (AG13) 1,5V
Dimensioni (L x A x P)	240 x 80 x 16 mm
Peso (batteria inclusa)	50 g
Display	Display LCD a 5 cifre
Funzioni di misura	Esterna, interna, profondità, differenziale (azzeramento), a gradini
Funzione HOLD	Mantenimento del valore misurato
Spegnimento automatico	Dopo circa 5 minuti di inattività
Temperatura di esercizio	0°C a 40°C
Temperatura di stoccaggio	-20°C a 70°C
Umidità max.	80% UR, non condensante
Altitudine di lavoro max.	4000 m sul livello del mare
Manutenzione e pulizia	Pulire con un panno leggermente umido, non usare prodotti abrasivi
Istruzioni di sicurezza	Non utilizzare su pezzi in rotazione; superfici di misura affilate, tenere per le impugnature
Calibrazione consigliata	Ogni 1-2 anni
Normativa UE	Conforme RAEE e CEM 2014/30/UE
Pezzi di ricambio	Batteria LR44 standard disponibile in commercio
Riparabilità	Calibrazione e riparazione da parte del servizio post-vendita UMAREX-LASERLINER

Domande frequenti - MetricStar Laserliner

Come cambiare la batteria del Laserliner MetricStar ?

Aprire il vano batterie (contrassegno 9) situato sullo strumento. Inserire una batteria tonda LR44 (AG13) rispettando la polarità. Richiudere il vano.

Cosa fare se il display lampeggia o rimane spento ?

Numeri lampeggianti indicano batteria scarica – sostituirla. Se lo schermo rimane spento, verificare il contatto della batteria o pulirlo. Se il problema persiste, rimuovere la batteria, attendere un minuto e reinserirla.

Come effettuare una misurazione esterna con il MetricStar ?

Posizionare le branche di misurazione esterna (contrassegno 1) attorno all'oggetto da misurare. Chiudere delicatamente fino al contatto. Leggere il valore sul display digitale.

Come utilizzare la funzione di azzeramento (tara) ?

Premere il tasto di azzeramento (contrassegno 3) per impostare il punto zero nella posizione attuale. Ciò consente una misurazione differenziale, ad esempio per confrontare due dimensioni.

Il MetricStar può misurare profondità ?

Sì, utilizzare il calibro di profondità (contrassegno 5) situato sul retro dello strumento. Posizionare la base dello strumento sul bordo dell'oggetto ed estendere l'asta fino al fondo.

Qual è la precisione del Laserliner MetricStar ?

La precisione è di ±0,2 mm su tutto il campo di misura (0-150 mm). La risoluzione è di 0,1 mm.

Come pulire e mantenere il calibro ?

Pulire i componenti con un panno leggermente umido. Non utilizzare detergenti, abrasivi o solventi. Rimuovere la batteria in caso di conservazione prolungata. Conservare lo strumento in un luogo asciutto e pulito.

Con quale frequenza calibrare il MetricStar ?

Si consiglia di calibrare lo strumento ogni 1-2 anni. Per questo, contattare il proprio rivenditore o il servizio post-vendita UMAREX-LASERLINER.

Quali sono le precauzioni di sicurezza da rispettare ?

Non utilizzare lo strumento su pezzi in rotazione (pericolo di lesioni). Le superfici di misura sono affilate – tenere lo strumento solo per le impugnature. Evitare urti, temperature estreme e forte umidità.

Come utilizzare la funzione HOLD ?

Premere il tasto HOLD (contrassegno 8) per congelare il valore visualizzato sul display. Ciò consente di leggere comodamente la misura dopo aver rimosso lo strumento.

MANUALE UTENTE MetricStar Laserliner

Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato "Ulteriori informazioni e indicazioni garanzia", nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Questo documento deve essere conservato e fornito insieme all'apparecchio in caso questo venga inoltrato a terzi.

Funzione / Utilizzo

Calibro digitale per la misurazione di precisione delle lunghezze

• Funzioni: misura esterna, misura interna, misura della profondità, misura differenziale tramite posizione zero, misura del passo
• Display a 5 cifre
• Campo di misura: 0 ... 150 mm

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• Questo apparecchio e i suoi accessori non sono un giocattolo.
• La struttura dell'apparecchio non deve essere modificata.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.
• In esterni l'apparecchio può essere utilizzato solo a determinate condizioni atmosferiche o con appropriate misure di sicurezza.
• Pericolo di lesioni! Non adatto per misurare pezzi mentre ruotano.
• Pericolo di taglio! Le superfici di misurazione sono affiliate e appuntite e potrebbero causare lesioni – pertanto afferrare l'apparecchio solo per le apposite impugnature.

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• L'apparecchio rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva EMC 2014/30/UE.
• Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Sussiste la possibilità di interferenze pericolose o di disturbi degli apparecchi elettronici o per causa di questi.
• L'impiego nelle vicinanze di alte tensioni o in elevati campi magnetici alternati può influire sulla precisione della misurazione.

Descrizione dell'apparecchio (v. figura A)

1 Becchi di misurazione misura esterna
2 Interruttore on/off
3 Posizione zero del lettore digitale
4 Scala 0 ... 150 mm

5 Misuratore di profondità
6 Becchi di misurazione misura interna
7 Display LC
8 Funzione Hold
9 Vano batterie

1 Inserimento della batteria

Aprire il vano batterie e introdurre la batteria (1 batteria a bottone LR44) come indicato dai simboli di installazione, facendo attenzione alla corretta polarità.

1.

Laserliner

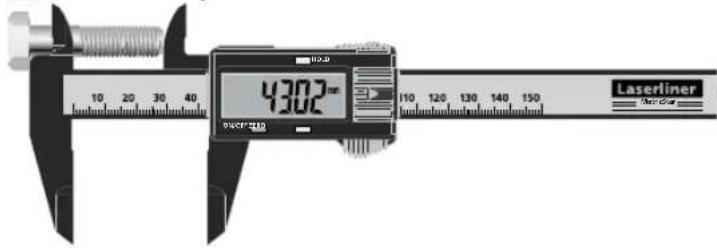

2 Misura esterna

3 Misura interna

4 Misura della profondità

5 Misura differenziale tramite posizione zero

6 Misura del passo

7 Funzione Hold

Per mantenere il valore misurato al momento sul display, premere il tasto HOLD (8).

Spegnimento automatico

L'apparecchio si spegne automaticamente se resta inattivo per più di 5 secondi.

Risoluzione problemi

Problema	Possibile causa	Soluzione
Numeri che lampeggiano	Tensione bassa	Sostituire la batteria
Non compaiono valori	Tensione bassa	Sostituire la batteria
Non compaiono valori	Falso contatto	Pulire la batteria
Visualizzazione irregolare o appannata	Errore interno	Togliere la batteria, attendere 1 minuto e inserire la batteria

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la batteria/le batterie prima di un immagazzinamento prolungato. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Calibrazione

L'apparecchio di misurazione deve essere calibrato e controllato regolarmente al fine di assicurare precisione e funzionamento. Si consigliano intervalli di taratura di 1-2 anni. Se necessario contattare il proprio rivenditore oppure rivolgersi al reparto assistenza della UMAREX-LASERLINER. Prima di ogni uso controllare la posizione zero spingendo assieme i becchi di misurazione.

Dati tecnici(Con riserva di modifiche tecniche. 19W45)
Campo di misura 0 ... 150 mm
Risoluzione 0,1 mm
Precisione ± 0,2 mm
Alimentazione elettrica 1 x 1	5V LR44 (AG13)
Condizioni di lavoro	0°C ... 40°C, Umidità dell'aria max.80% rH, non condensante, Altezzadi lavoro max. 4000 m sopra illivello del mare (zero normale)
Lagerbedingungen	-20°C ... 70°C,Umidità dell'aria max. 80% rH
Dimensioni (L x A x P) 240 x	80 x 16 mm
Peso 50 g (con batterie)

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni e indicazioni di sicurezza: http://laserliner.com/info/?an=AlV
