Tipo di prodotto	Rivelatore multifunzione
Marca	Laserliner
Modello	MultiFinder Plus
Dimensioni (L x A x P)	80 x 186 x 40 mm
Peso (batteria inclusa)	230 g
Alimentazione	1 pila alcalina 9V (tipo 6LR61)
Campo di misura AC	110 – 230 V, 50 – 60 Hz
Temperatura di funzionamento	0°C a 40°C
Temperatura di stoccaggio	-20°C a 70°C
Profondità di rilevamento legno/metallo (STUD-SCAN)	Fino a 4 cm
Profondità di rilevamento metalli ferrosi (METAL-SCAN)	Fino a 10 cm
Profondità di rilevamento metalli non ferrosi (METAL-SCAN)	Fino a 5 cm
Profondità rilevamento cavi sotto tensione (AC-SCAN)	Fino a 4 cm
Profondità rilevamento cavi non sotto tensione	Fino a 4 cm
Funzioni principali	Rilevamento metalli, rilevamento travi (legno/metallo), localizzazione linee sotto tensione
Display	Schermo VTN, retroilluminato
Segnalazione	Acustica e ottica (LED rosso/verde)
Calibrazione	Automatica e manuale
Spegnimento automatico	Dopo 2 minuti di inattività
Manutenzione e pulizia	Pulire con un panno leggermente umido, evitare prodotti aggressivi
Istruzioni di sicurezza	Interrompere l'alimentazione elettrica prima di lavorare in prossimità di linee elettriche; rilevatore di tensione integrato

Domande frequenti - MultiFinder Plus Laserliner

Quali modalità di misura offre il MultiFinder Plus?

L'apparecchio offre tre modalità: METAL-SCAN per il rilevamento di metalli ferrosi e non ferrosi, STUD-SCAN per il rilevamento di travi in legno o metallo nelle pareti, e AC-SCAN per la localizzazione di linee elettriche sotto tensione.

Come effettuare la calibrazione automatica?

La calibrazione automatica viene eseguita subito dopo l'accensione o dopo un cambio di modalità. Lo schermo mostra 'CAL' poi 'CAL OK' una volta terminato. Non spostare lo strumento durante questa operazione. In modalità STUD-SCAN, l'apparecchio deve rimanere a contatto con la parete.

Cosa fare se lo schermo mostra 'ERROR'?

L'errore appare se la posizione di partenza si trova sopra un oggetto metallico o una trave. Spostare l'apparecchio di qualche centimetro rispetto alla posizione attuale e ricominciare la misurazione. Assicurarsi che l'area di partenza sia priva di oggetti.

Come utilizzare la modalità METAL-SCAN per localizzare un tubo metallico?

Selezionare METAL-SCAN con il tasto Mode. Attendere che appaia 'CAL OK', quindi spostare lentamente l'apparecchio sulla superficie. Il centro dell'oggetto si trova tra i due indicatori. Per oggetti voluminosi, eseguire una nuova scansione dopo la calibrazione automatica o manuale.

Come rilevare le travi in legno con STUD-SCAN?

Selezionare STUD-SCAN. Applicare l'apparecchio contro la parete, premere il pulsante CAL per avviare la calibrazione. Attendere 'CAL OK', quindi spostare lentamente l'apparecchio. Il centro della trave si trova tra i due indicatori. Verificare le distanze regolari (30, 40 o 60 cm) per confermare.

Quali sono le precauzioni da prendere con la modalità AC-SCAN?

Interrompere sempre l'alimentazione elettrica prima di lavorare in prossimità di linee elettriche. In modalità AC-SCAN, l'apparecchio rileva i cavi sotto tensione fino a 4 cm di profondità. Per evitare disturbi dovuti a cariche statiche, appoggiare la mano libera sulla parete.

Cosa significa la visualizzazione rossa o verde?

In modalità METAL-SCAN e AC-SCAN: verde = metallo o linea sotto tensione in prossimità, rosso = metallo o linea trovata. In modalità STUD-SCAN: rosso = oggetto in prossimità, verde = oggetto trovato.

Come mantenere l'apparecchio?

Pulire tutti i componenti con un panno leggermente umido. Non utilizzare detergenti aggressivi, prodotti abrasivi o solventi. Rimuovere la batteria prima di una conservazione prolungata e riporre l'apparecchio in un luogo asciutto e pulito.

Quale batteria utilizzare e come sostituirla?

Utilizzare una pila alcalina da 9V (tipo 6LR61). Aprire il vano batteria sul retro dell'alloggiamento, inserire la batteria rispettando la polarità, poi richiudere.

Qual è la profondità di rilevamento massima per ogni modalità?

Per STUD-SCAN (legno/metallo): fino a 4 cm. Per METAL-SCAN: metalli ferrosi fino a 10 cm, non ferrosi fino a 5 cm. Per AC-SCAN (cavi sotto tensione): fino a 4 cm. I cavi non sotto tensione vengono rilevati fino a 4 cm.

MANUALE UTENTE MultiFinder Plus Laserliner

Verde: objs localizzato

Metal, cable, objetocerca

Metal, cable, objeto localizzato

4 Calibración

AUTO CALIBRATION

Auto-Calibration

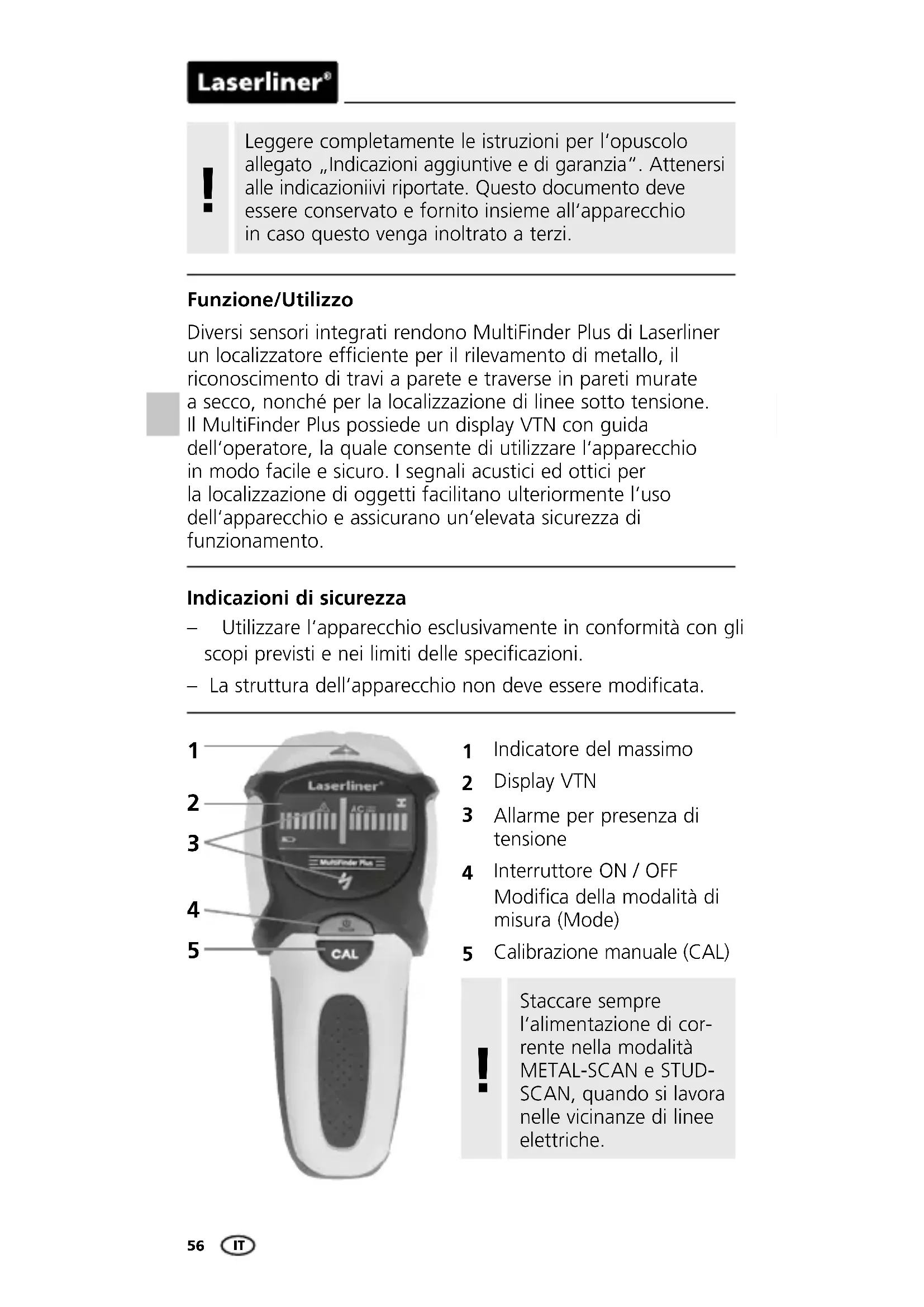

Leggere completeness le istruzioni per l'opuscolo allegato, "Indicazioni aggintive e di garanzia". Attenersi alle indicazioniivi riportate. Questo documento devesecssere conservato e fornito insieme all'apparecchio in caso quello venga inoltrato a terzi.

Funzione/Utilizzo

Diversi sensori integrati rendono MultiFinder Plus di Laserliner un localizzatore efficente per il rilevamento di metallo, il riconoscimento di travi a parete e traverse in pareti murate a secco, nonché per la localizzazione di linee sotto tensione. Il MultiFinder Plus possiede un display VTN con guidadell'operatore, la quale consente di utilizzato l'apparecchio in modo facile e sicuro. I segnali acustici ed ottici per la localizzazione di oggetti facilitano ulteriormente l'uso dell'apparecchio e assicurano un'elevata sicurezza di funzionamento.

Indicazioni di sicurezza

• Utilizzato l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• La struttura dell'apparecchio non deve essere modificata.

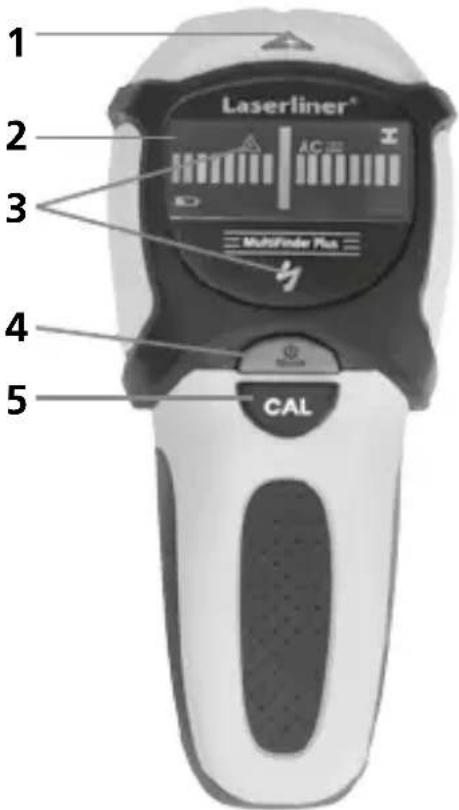

1 Indicatore del massimo
2 Display VTN
3 Allarme per presenza di tensione
4 Interruttore ON/OFF Modifica della modalità di misura (Mode)
5 Calibrazione manuale (CAL)

Staccare sempre l'alimentazione di corrente nella modalità METAL-SCAN e STUD-SCAN, quando si lavora nelle vicinanze di linee elettriche.

Installazione della pila

Apriere il vano della pila sul retro dell'apparecchio e collocarvi una pila da 9 V. Fare attenzione alle corretta polarità.

2 Messa in servizio

Accensione: premere brevamente il tasting ON/OFF (4).

Spegnimento: premere il tasto ON/OFF (4) per 4 secondi.

AutoShutOff: l'apparecchio si spegne automaticamente trascorsi circa 2 minuti dall'ultima misurazione.

3 Simboli

Rosso = Allarme per presenza di tensione

Modalità METAL-SCAN e AC-SCAN

Verde: metallo o linea sostensione nelle vicinanze

Rosso: trovati metallo o linea sotto tensione

Modalità STUD-SCAN

Rosso: oggetto nelle vicinanze Verde: trovato oggetto

Metallo, linea, oggettonelle vicinanze

Trovati metallo, linea, oggetto

4 Calibrazione

Auto-Calibration

La calibrazione automatica avviene, nella misurazione METAL-SCAN e AC-SCAN, direttamente dopo l'accensione dell'apparecchio e a qualsiasi modità di misura. Durante la calibrazione, a display viene visualizzato „CAL”. Non muovere l'apparecchio. Solo quando viene visualizzato „CAL OK” sul display, si può iniziare la ricerca.

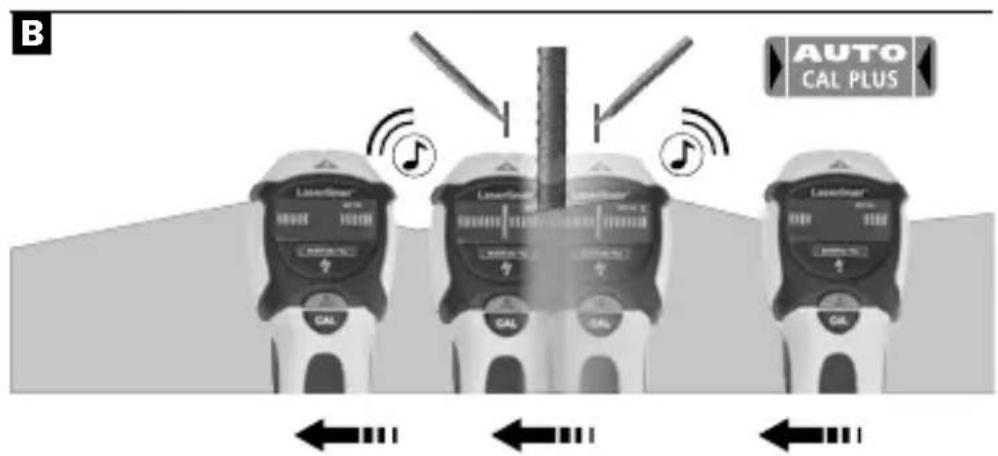

Auto-Cal Plus

Non appena viene trovato un oggetto, ha luogo un'altra calibrazione automatica nella misurazione METAL-SCAN. Diventaosi più facile delimitare gli oggetti da misurare e adattare l'apparecchio ai diversi sottofondi.

Laserliner

Calibrazione manuale

Premendo il tasto CAL (5) l'apparecchio viene calibrato manualmente. Si possono così iniziare di nuovo le misurazioni o delimitare ulteriormente gli oggetti da misurare.

Tenendo l'apparecchio sospeso in aria durante la calibrazione, si ottiene la sua sensibilità massima. Ciò cui essere localmente sensato durante misurazioni nelle modalità METAL-SCAN e AC-SCAN.

！

L'apparecchio e la parete devono essere a contatto durante la calibrazione in modalità STUD-SCAN e durante tutte le misurazioni. Anche la mano non deve lasciare l'apparecchio.

5 Selezionare la modalità di misura

Premere brevamente il tasto Modalità (4).

METAL-SCAN: Rilevamento di metallo in tutti i materiali non metallici

AC-SCAN: Localizzazione di linee sotto tensione direttamente sotto rivestimenti non metallici

STUD-SCAN: Riconoscimento di travi a parete e traverse di legno e metallo in pareti murate a secco sotto rivestimenti non metallici

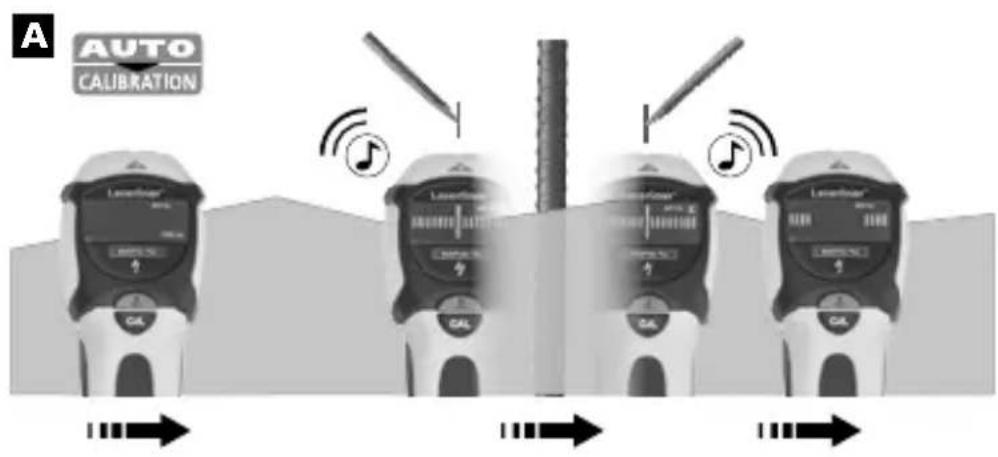

6 Misura METAL-SCAN

l'apparecchio riconosce la presenza di metallo non in vista in tutti i materiali non metallici, ad esempio pietra, calcestruzzo, solette, legno, pannelli di cartongesso, calcestruzzo poroso, materiali da costruzione ceramici e minerali.

• Selezionare METAL-SCAN (tasto 4).
• Non appena CAL passa a CAL OK, potete muovere l'apparecchio.
  -MOVE: spostare l'apparecchio lentamente sulla superficie della parete.

Suggerimento 1: Il centro dell'oggetti metallico si trovava all'interno delle due marcature. A causa dell'alta sensibilità di misura, spessi oggetti metallici possono apparire più spessi di quanto lo siano in realtà. Muovere di nuovo l'apparecchio sull'oggetti da misurare trovato, vedi grafico B. L'apparecchio si calibra automaticamente. La calibrazione manuale deve avvenire nelle vicinanze del luogo trovato per ultimo, si veda il grafico C. Ripetere, se necessario, quello procedimento.

Laserliner

Suggerimento 2: Importante è la posizione iniziale: collocate l'apparecchio su un punto dietro il quale non si trovano oggetti metallici. In caso contrario viene segnalato un erre (ERROR). Correzione dell'erre: allontanare l'apparecchio di quale centimetro dal punto in cui si trova e ripetere la misura.

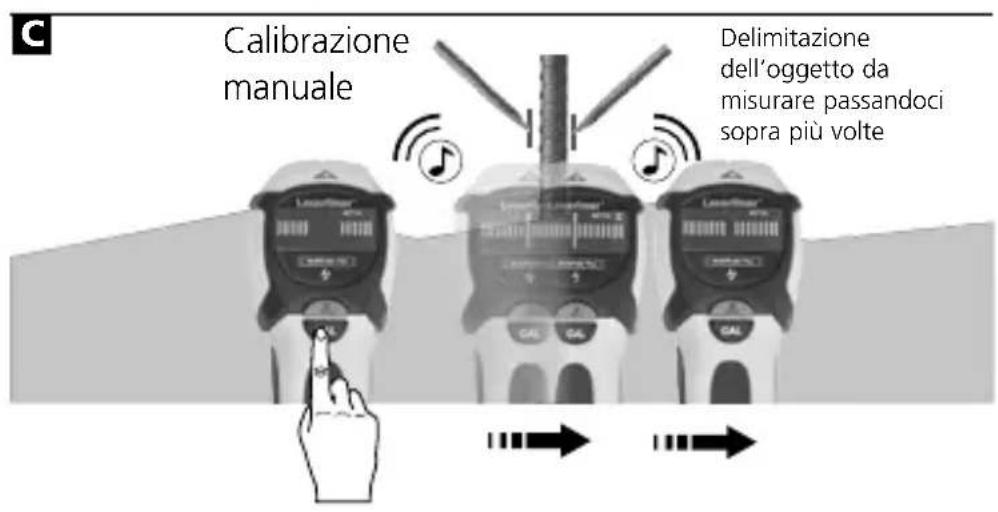

Suggerimento 3: Per applicazioni più complicate, ad esempio in caso di tondini spiralati, eseguire la scansione della superficie in direzione sua orizzontale sua verticale.

Suggerimento 4: A determinate condizioni l'apparecchio riconosceanche la presenza di tubi flessibili di riscaldamento a pavimento o a parete contententi o avvolti in una lamina metallica e che si trovano vicino alla superficie. Provare esta funzione su tutti i punti in cui si conosce a priori l'andamento di un tubo.

Nota: con gli oggetti che si trovano in profundità nella parete, potrebbe non venire indicata la completeness.

Misura STUD-SCAN

Riconoscimento di travi a parete e traverse di legno e metallo in pareti murate a secco p. es. sotto pannelli di cartongesso, pannelli di legno o altri rivestimenti non metallici.

• Selezionare STUD-SCAN (tasto 4).
  -Seguire le istruzioni visualizzate sul display VTN.
• ON WALL:METTERE I'apparecchio a contatto con la parete.
• PRESS CAL: premere il tasto di calibrazione (7) ed attendere la conclusione della calibrazione: CAL OK.
• MOVE: spostare l'apparecchio lentamente sulla superficie della parete.

Suggerimento 1: Il centro della trave si trova all'interno delle due marcature.

Suggerimento 2: Importante è la posizione iniziale: collocate l'apparecchio su un punto dietro il quale non si trovano travi. In caso contrario viene segnalato un erre (ERROR). Correzione dell'errero: allontanare l'apparecchio di quale centimetro dal punto in cui si trova e ripetere la misura.

Suggerimento 3: Per evitare anomalie durante il lavoro, tener la mano libera o altri oggetti ad almeno 15~cm di distance dal MultiFinder Plus.

Suggerimento 4: Il MultiFinder Plus individua solo lo spigolo esterno di travi doppie situate intorno a porte, finestre ed angoli.

Suggerimento 6: Verificare di aver individuo effettivamente una trave controllingo se altre travi sono presenti su entrambi i lati a distance regolari, di solito a 30, 40 o 60 cm, e verificare su più punti direttamente sopra e tutto il primo punto individuato se si tratta effettivamente di una trave.

Suggerimento 7: Soffitti di tessuto: il soffitto deve essere coperto con cartone per proteggerlo.

Nota: con gli oggetti che si trovano in profundità nella parete, potrebbe non venire indicata la completeness.

Se nelle vicinanze di un pannello di cartongesso si trovano cavi elettrici o tubi di metallo o di plastica o seassi toccano il pannello, è possibile che il MultiFinder Plus li riconosca come una trave.

Particularità di diversi materiali

Eventually non è possible individuare travi di legno attraverso i seguenti materiali:

• Piastrelle di ceramicica
• Moquette con retro imbottito
• Carta da parati con fibre o lamine di metallo
• Pareti imbiancate di fresco ed ancora umide (prima devono asciugare per almeno una settimana)
• In situazioni problematiche utilizzare METAL-SCAN per localizzato chiodi o viti disposti in fila verticale in travi all'interno di muri asciutti.

Laserliner

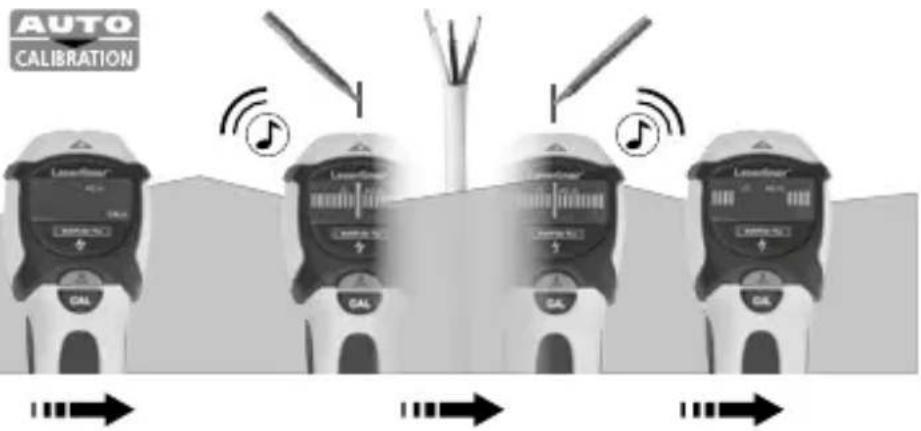

8 Misura AC-SCAN

Localizzazione di cavi sotto tensione elettrica incassati nell'intonaco o sotto pannelli di legno ed altri rivestimenti non metallici. I cavi sotto tensione in pareti murate a secco con infissi di metallo non vengono riconosciuti.

• Selezionare AC-SCAN (tasto 4).
• Non appena CAL passa a CAL OK, potete muovere l'apparecchio.
• MOVE: spostare l'apparecchio lentamente sulla superficie della parete.

A
B

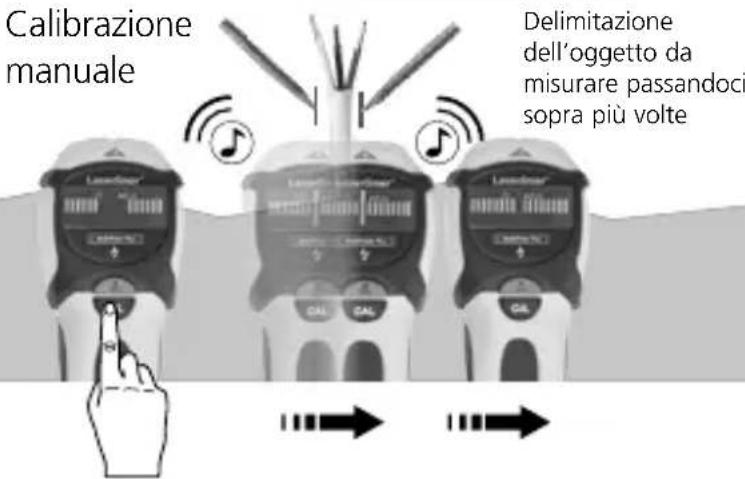

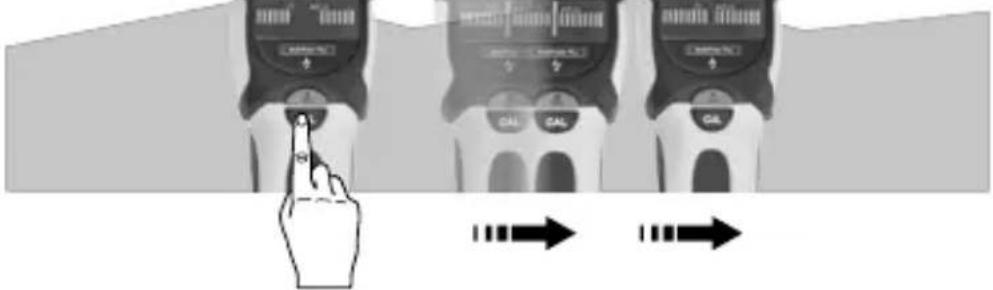

Calibrazione manuale

c

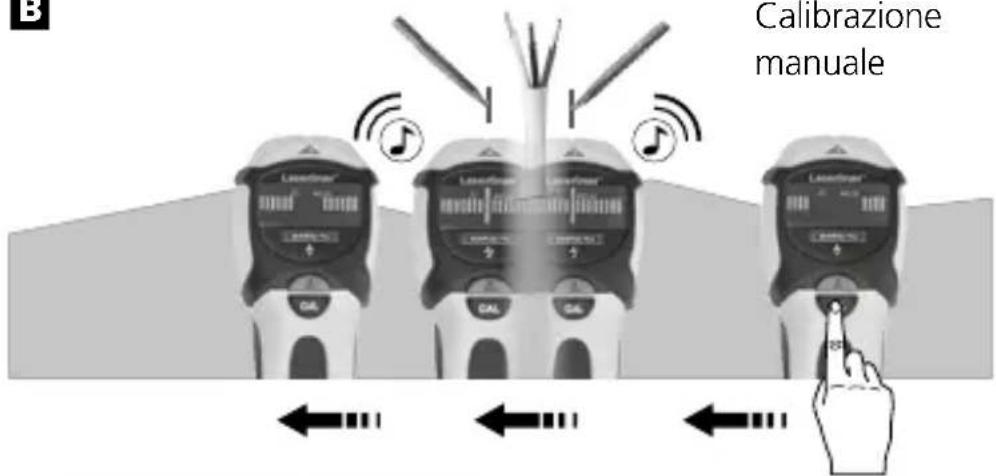

Suggerimento 1: La calibrazione manuale deve avvenire nelle vicinanze del luogo trovato per ultimo, si veda il grafico B/C. Ripetere, se necessario, quello procedimento.

Suggerimento 2: La presenza di cariche elettrostatiche può portare al riconoscimento della presenza di un Campo elettrico. Spostato lateramente dalla sua posizione reale. Scaricare le cariche elettrostatiche portando la mano libera a fatto con la parete.

Suggerimento 3: Operare lentamente, in quanto l'attrito può generare cariche elettriche di disturbo.

Suggerimento 4: Se si presume la presenza di cavi elettrici ma non se ne individua nessuno,assi sono probabilitmente installati in canaline e quindi schermati.Per localizzare canaline di metallo utilizzato METAL-SCAN.

Suggerimento 5: Il metallo all'interno della parete (ad esempio infissi metallici) inducono campi elettrici generando disturbi. In quello caso commutare su METAL-SCAN per individuire il cavo.

Suggerimento 6: Importante è la posizione iniziale: per ottenere la massima sensibilità, iniziare collocando l'apparecchio lontano da cavi in cui circola corrente.

Nota: con gli oggetti che si trovano in profondità nella parete, potrebbe non venire indicata la completeness.

È possibile che i cavi distanti alla superficie più di 4 cm non vengano riconosciuti.

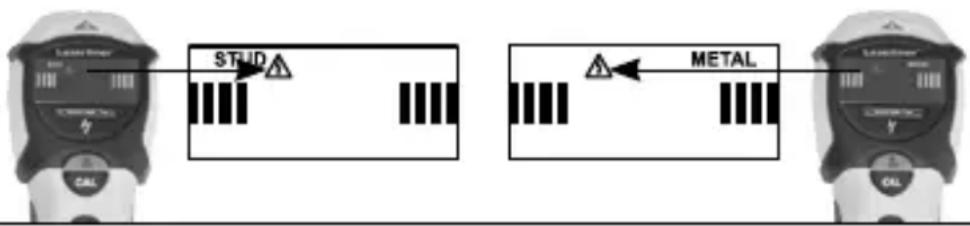

STUD-SCAN / METAL-SCAN Allarme per presenza di tensione

Allarme costante per presenza di tensione in cavi non scher-mati al riconoscimento di un Campo elettrico.

Prima di iniziare a lavorare nelle vicinanze di cavi elettrici, staccare sempre la tensione elettrica.

10Backlight

L'apparecchio dispone di retroilluminatione.

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la/le batteria/e prima di un immagazzinamento prolongato. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Dati tecnici

Campo di misura AC 110 - 2	30V, 50 - 60 Hz
Temperatura d'esercizio 0°C	... 40°C (32°F ... 104°F)
Temperatura di stoccaggio	-20°C ... 70°C (-4°F ... 158°F)
Alimentazione elettrica	1 pila alcalina da 9V (tipio 6LR 61)
Dimensioni (L x A x P) 80 mm	x 186 mm x 40 mm
Peso (con pila) 230 g
Profondità di misura
Localizzazione di travi di legno / metallo (STUD-SCAN)	fino a una profondità di 4 cm
Localizzazione mirata di metallo Ferro-Scan / Non-Ferro-Scan (METAL-SCAN)	fino a una profondità di 10 cm / 5 cm
Localizzazione mirata di linee elettriche - sotto tensione (AC-SCAN)	fino a una profondità di 4 cm
Localizzazione di linee elettriche - non sotto tensione	fino a una profondità di 4 cm

Con riserva di modifiche tecniche. 06.2016

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni edindicazioni di sicurezza: www.laserliner.com/info

！
