Producttype	Multifunctionele detector
Merk	Laserliner
Model	MultiFinder Plus
Afmetingen (L x H x D)	80 x 186 x 40 mm
Gewicht (inclusief batterij)	230 g
Voeding	1 alkalinebatterij 9V (type 6LR61)
AC-meetbereik	110 – 230 V, 50 – 60 Hz
Bedrijfstemperatuur	0°C tot 40°C
Opslagtemperatuur	-20°C tot 70°C
Detectiediepte hout/metaal (STUD-SCAN)	Tot 4 cm
Detectiediepte ferrometalen (METAL-SCAN)	Tot 10 cm
Detectiediepte non-ferrometalen (METAL-SCAN)	Tot 5 cm
Detectiediepte stroomvoerende kabels (AC-SCAN)	Tot 4 cm
Detectiediepte niet-stroomvoerende kabels	Tot 4 cm
Hoofdfuncties	Metaaldetectie, balkdetectie (hout/metaal), lokaliseren van stroomvoerende leidingen
Display	VTN-scherm, verlicht
Signalering	Akoestisch en optisch (rode/groene LED)
Kalibratie	Automatisch en handmatig
Automatische uitschakeling	Na 2 minuten inactiviteit
Onderhoud en reiniging	Reinigen met een licht vochtige doek, agressieve producten vermijden
Veiligheidsvoorschriften	Schakel de stroom uit voordat u in de buurt van elektrische leidingen werkt; geïntegreerde spanningsdetector

Veelgestelde vragen - MultiFinder Plus Laserliner

Welke meetmodi biedt de MultiFinder Plus?

Het apparaat biedt drie modi: METAL-SCAN voor detectie van ferrometalen en non-ferrometalen, STUD-SCAN voor detectie van houten of metalen balken in muren, en AC-SCAN voor het lokaliseren van stroomvoerende elektrische leidingen.

Hoe voer ik de automatische kalibratie uit?

De automatische kalibratie vindt plaats direct na het inschakelen of na een moduswijziging. Het scherm toont 'CAL' en vervolgens 'CAL OK' wanneer voltooid. Beweeg het instrument niet tijdens deze bewerking. In de STUD-SCAN modus moet het apparaat in contact met de muur blijven.

Wat moet ik doen als het scherm 'ERROR' weergeeft?

De fout verschijnt als de startpositie zich boven een metalen object of een balk bevindt. Verplaats het apparaat een paar centimeter van de huidige locatie en begin de meting opnieuw. Zorg ervoor dat het startgebied vrij is van objecten.

Hoe gebruik ik de METAL-SCAN modus om een metalen pijp te lokaliseren?

Selecteer METAL-SCAN met de Modus-knop. Wacht tot 'CAL OK' wordt weergegeven, beweeg dan langzaam het apparaat over het oppervlak. Het midden van het object bevindt zich tussen de twee markeringen. Voor grote objecten, voer een nieuwe scan uit na automatische of handmatige kalibratie.

Hoe detecteer ik houten balken met STUD-SCAN?

Selecteer STUD-SCAN. Plaats het apparaat tegen de muur, druk op de CAL-knop om de kalibratie te starten. Wacht op 'CAL OK', beweeg dan langzaam het apparaat. Het midden van de balk bevindt zich tussen de twee markeringen. Controleer regelmatige afstanden (30, 40 of 60 cm) om te bevestigen.

Welke voorzorgsmaatregelen moet ik nemen met de AC-SCAN modus?

Schakel altijd de stroom uit voordat u in de buurt van elektrische leidingen werkt. In de AC-SCAN modus detecteert het apparaat stroomvoerende kabels tot een diepte van 4 cm. Om storingen door statische lading te voorkomen, plaatst u uw vrije hand op de muur.

Wat betekenen de rode of groene weergave?

In de METAL-SCAN en AC-SCAN modus: groen = metaal of stroomvoerende leiding in de buurt, rood = metaal of leiding gevonden. In de STUD-SCAN modus: rood = object in de buurt, groen = object gevonden.

Hoe onderhoud ik het apparaat?

Reinig alle componenten met een licht vochtige doek. Gebruik geen agressieve reinigingsmiddelen, schuurmiddelen of oplosmiddelen. Verwijder de batterij bij langdurige opslag en bewaar het apparaat op een droge, schone plaats.

Welke batterij moet ik gebruiken en hoe vervang ik deze?

Gebruik een alkalinebatterij van 9V (type 6LR61). Open het batterijvak aan de achterkant van de behuizing, plaats de batterij met inachtneming van de polariteit en sluit het deksel.

Wat is de maximale detectiediepte voor elke modus?

Voor STUD-SCAN (hout/metaal): tot 4 cm. Voor METAL-SCAN: ferrometalen tot 10 cm, non-ferrometalen tot 5 cm. Voor AC-SCAN (stroomvoerende kabels): tot 4 cm. Niet-stroomvoerende kabels worden gedetecteerd tot 4 cm.

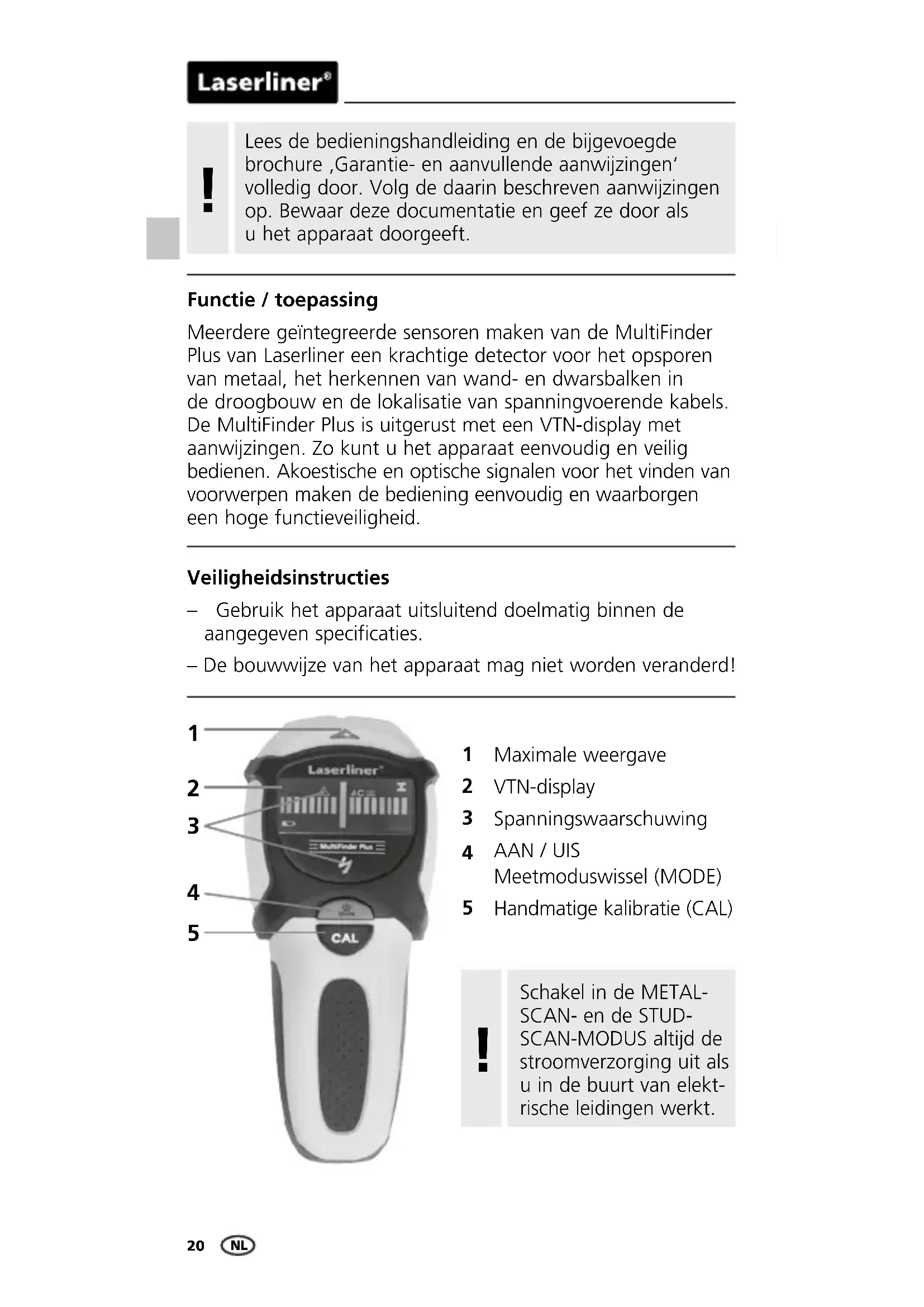

GEBRUIKSAANWIJZING MultiFinder Plus Laserliner

Lees de bedieningshandleiding en de bijgevoegde brochure, Garantie- en aanvullende aanwijzingen' volledig door. Volg de daarin beschreiben aanwijzingen op. Bewaar deze documentatie en geef ze door als u het apparatus doorgeeft.

Functie / toepassing

Meerdere geintegreerde sensoren make van de MultiFinder Plus van Laserliner een krachtige detector voor het opsporen van metaal, het herkennen van wand- en dwarsbalken in de droogbouw en de lokalisatie van spanningvoerende kabels. De MultiFinder Plus is uitgerust met een VTN-display met aanwijzingen. Zo kunt u het apparaat eenvoudig en veilig bedieren. Akoestische en optische signalen voor het vinden van voorwerpen make den bediening eenvoudig en waarborgen een hoge functieveiligheid.

Veiligheidsinstructies

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De bouwwijze van het apparaat mag nicht worden veranderd!

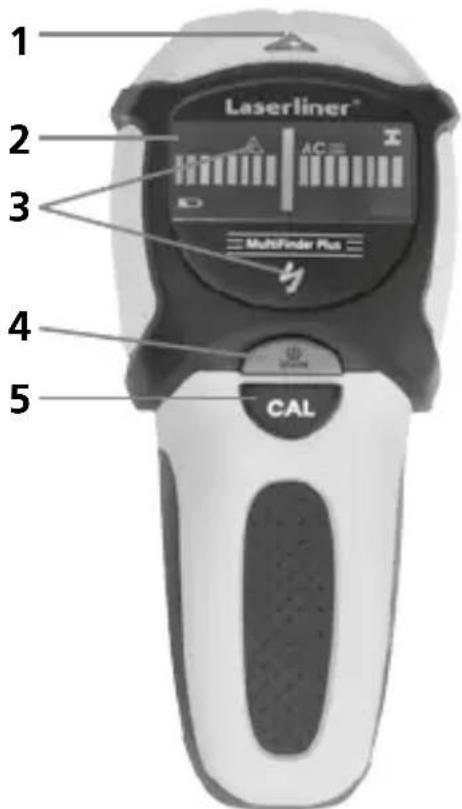

1 Maximale weergave
2 VTN-display
3 Spanningswaarschuwing
4 AAN / UIS MeetmoduswisseI (MODE)
5 Handmatige kalibratie (CAL)

Schakel in de METAL-SCAN- en de STUD-SCAN-MODUS.altijd de stroomverzorging uit als u in de buurt van elektrische leidingen werkt.

1 Plaatsen van de batterijen

Open het batterijvakje op de awhile van het apparaat enplaats een 9V batterij. Let waar bij op de juiste polariteit.

2 Ingebruikname

Inschakelen: Druk de aan-/uittoets (4) kort in.

Uitschakelen: Druk de aan-/uittoets (4) gedurende 4 seconden in.

AutoShutOff: Het apparaat schakelt ca. 2 minutes na de LAST meting automatisch uit.

3symbolen

Rood = Spanningswaarschuwing

METAL- en AC-SCAN-modus

Groen: metaal resp. spanningvoerende kabel in de buurt Rood: metaal resp. spanningvoerende kabel gezonden

STUD-SCAN-Modus

Rood: object in de buurt Groen: object gezonden

Metaal, kabel, object in de buurt

Metaal, kabel, object
gevonden

4Kalibratie

Auto-Calibration

De automatische kalibratie worden in de Metal- en AC-SCANmeting direct na het inschakelen van het apparaat en bij eenmeetmoduswissel uitgevoerd. Tijdens de kalibratie verschijnt, CAL' op het display. Beweeg het apparaat waar bij Niet. Als, CAL OK' op het display verschijnt,kest u met het zoeken beginnen.

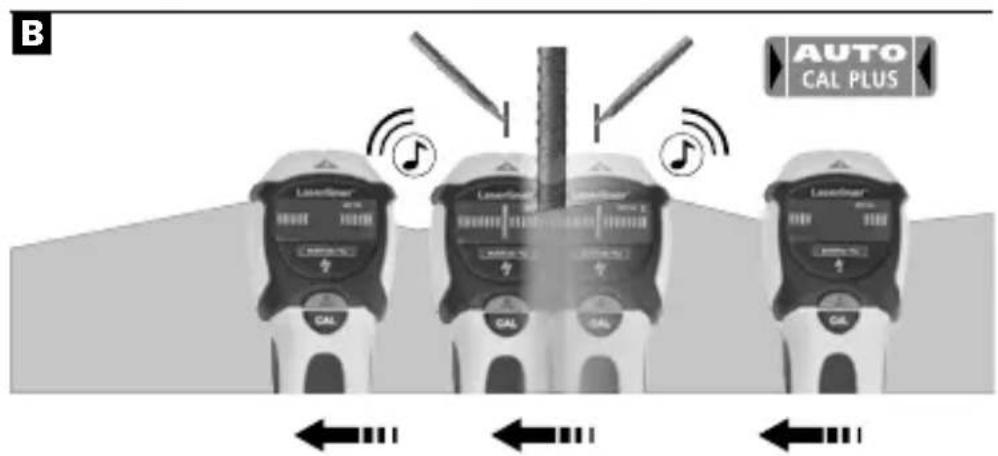

AUTO CAL PLUS

Auto-Cal Plus

Zodra een object werd gezonden, worden in de METAL-SCANmeting automatisch waar een kalibratie uitgevoerd. Daardoor worden de beperking van meetobjecten en de aanpassing van het apparaat aan verschillende ondergronden vereenvoudigd.

Laserliner

Handmatige kalibratie

Door het indrukken van de CAL-toets (5)kest u het apparaat handmatig kalibreren. Op deze wijze kuren metingen opnieuw begonnen resp.meetobjecten nog exacter beperkt worden.

De maximale apparaatgevoeligheid worden bereikt als het apparaatijdens de kalibratie in de lucht worden gehonden. Dit kan op bepaalde punten zinvol+zijn bij METAL- en AC-SCANmetingen.

！

Het apparaat en de wand要去en tijdens de kalibratie in de STUD-SCAN-modus en gedurende de complete meting met elkaar in contact blijven. Ook dient u de hand aan het apparaat te houden.

5 Meetmodus selecteren

Druk de modustoets (4) kort in.

METAL-SCAN: Opsponen van metaal in alle Niet-metalen materialen

AC-SCAN: Lokaliseren van spanningvoerende kabels direct onder Niet-metalen bekistergen

STUD-SCAN: Herkennen van wand- en dwarsbalken van hout en metaal in de droogbouw onder nicht-metalen bekijingen.

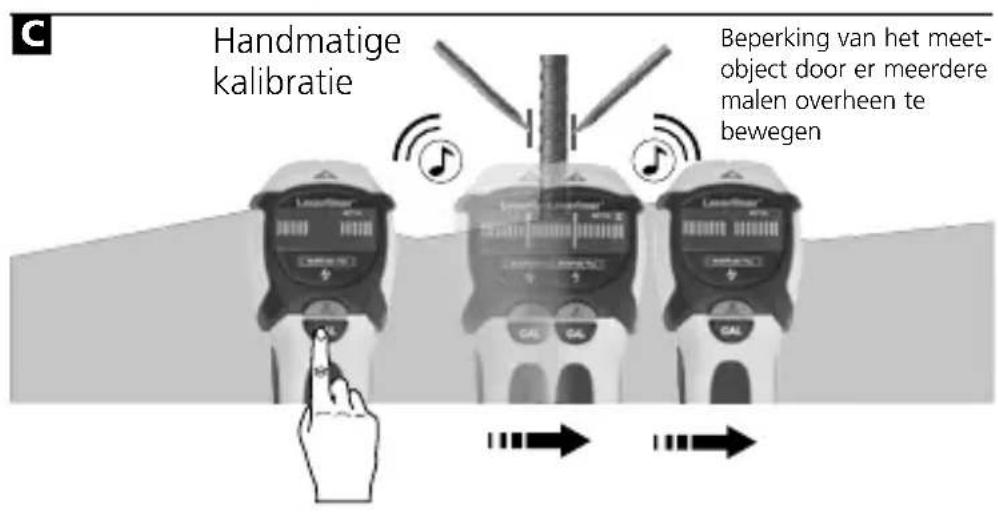

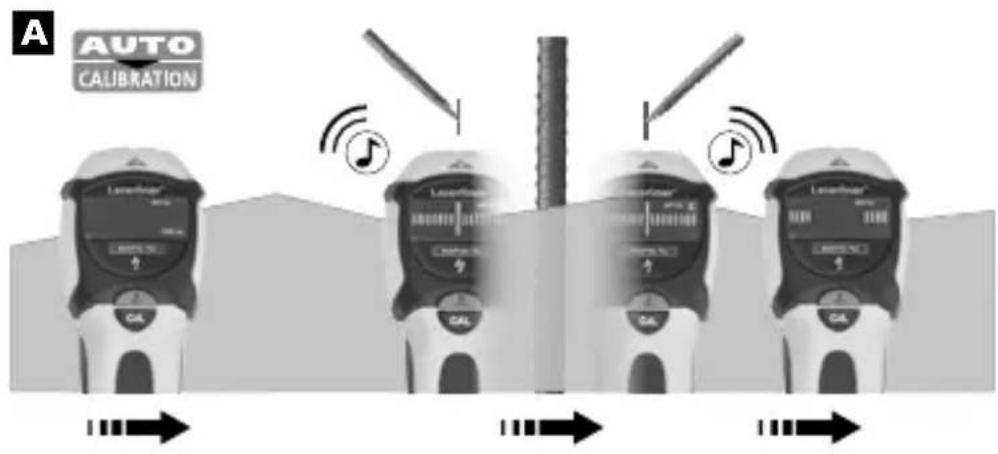

6 METAL-SCAN-meting

Het apparaat detecteert verdekt liggend metaal in alle nichtmetalen materialen zoals bijv. steen, beton, estrik, hout, gips-vezelplaten, gasbeton, keramische en minerale bouwstoffen.

• Selecteer METAL-SCAN (toets 4).
  Zodra CAL verandert in CAL OK kunt u het apparaat bewegen.
  -MOVE: beweeg het apparaat langzaam over het oppervlak.

Tip 1: Tussen beiden markeringen in ligt het midden van het metalen object. Door de hoge meetgevoeligheid verschijnen ditke metaalobjecten breder dan deze in werkelijkheid+zijn. Beweeg het apparaat waarom opnieuw over het gezonden meetobject, zie grafiek B. Het apparaat kalibreert hierbij automatisch. De handmatige kalibratie dient in de buurt van de alslaste gezonden positie te worden uitgevoerd, zie grafiek C. Herhaal deze werkstappen zo nodig.

Laserliner

Tip 2: De uitgangspositie is belangrijk:plaats het apparaat op een punt waarachter zich geén metaal bevindt. In het andere geval worden een fout weergeven (ERROR). Storingen verhelpen: beweeg het apparaat een paar centimeter van de actuèle positie weg en begin opnieuw met de meting.

Tip 3: Bij veeleisende toepassingen, bijv. bij geribbeld staal, tast u het oppervlak zowel horizontal als verticaal af.

Tip 4: Bovendien konnen eventueel flexibele vloer- en wandverwarmingsbuizen worden herkend die een metaalfolie bevatten en dicht onder het oppervlak liggen. Test deze functie op plekken waar u het verloop van de buis kent.

Opmerking: Bij objecten die zich zeer diep in de wand bevinden kan het gebeuren dat geen volledige uitslag aangegeven worden.

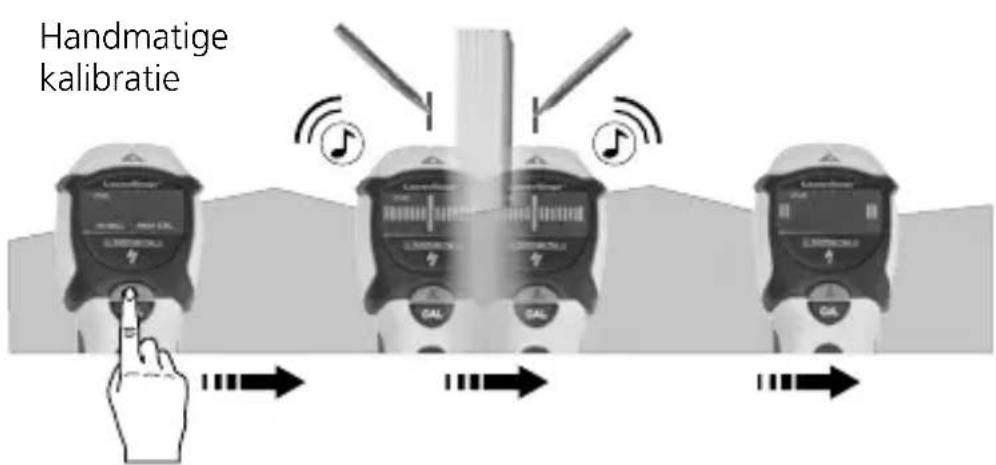

STUD-SCAN-meting

Herkennen van wand- en dwarsbalken van hout en metaal in de droogbouw bijv. onder gipsvezelplaten, houtpanelen of andere nicht-metalen bekijing.

• Selecteer STUD-SCAN (toets 4)
• Volg de aanwijzingen op het VTN-display.
• ON WALL: apparaat op de muurplaatsen
• PRESS CAL: druk de kalibreringstoets (5) en wacht totdat de kalibrering afgesloten is: CAL OK
• MOVE: beweeg het apparaat langzaam over het oppervlak.

Tip 1: Tussen de beiden markeringen ligt het balkmidden.

Tip 2: De uitgangspositie is belangrijk:plaats het apparaat op een punt waarachter zich geén balk bevindt. In het andere geval worden een fout weergeven (ERROR). Storingen verhopen: beweeg het apparaat een paar centimeter van de actuèle positie weg en begin opnieuw met de meting.

Tip 3: Houd uw vrije hand tijdens het aftasten minimaal 15cm van de MultiFinder Plus of andere objcten verwijderd om storingen te vermijden.

Tip 4: De MultiFinder Plus vindt alleén de buitenste rand van dubbele balken die eventueel om deuren, vensters en hoeken,zijn aangebracht.

Tip 5: Waarborg dat u daadwerkelijk een balk hebt gezonden. Controller aan voor of andere balken op beiden zichden in gewijkmatige afstanden voorhanden�n, normaalgesproken 30, 40 of 60~cm . Controller bovendien op meerere plekken direct boven en onder de eerste gezonden plek of het daadwerkelijk om een balk gaat.

Tip 6: Gettextureerde plafonds: het plafond moet worden afgedekt met beschermend karton.

Opmerking: Bij objecten die zich zeer diep in de wand bevinden kan het gebeuren dat geen volledige uitslag aangegeven worden.

Indien sich elektrische leidingen, metaal- of kunststoffbuizen in de buurt van een gipsvezelplaat bevinden of deze raken, worden deze door de MultiFinder Plus eventueel als balk herkend.

Bijzonderheden bij verschillende materialen

Door de volgende materialen können eventueel geen houtbalken worden opgespoord:

• keramische vloertegels
• tapiijtvloeren met gepolsterde awhileijde
• behang met metaalvezels of metaalfolie
• pas geverfde, vochtige wanden. Wanden要去en minimaal een week lang drogen.
• Gebruik in probleemgevalen METAL-SCAN om spijkers of schroeven in droge muren te lokaliseren die zich bij een balk in een verticale rij bevinden.

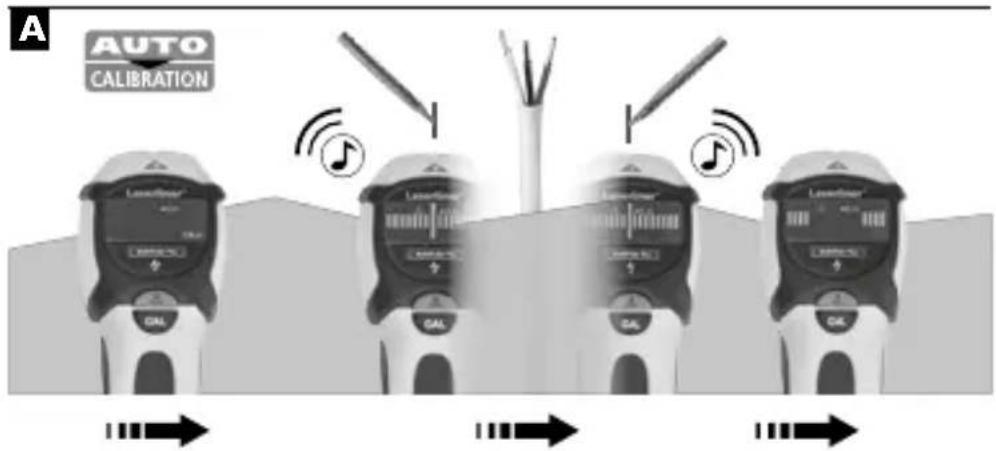

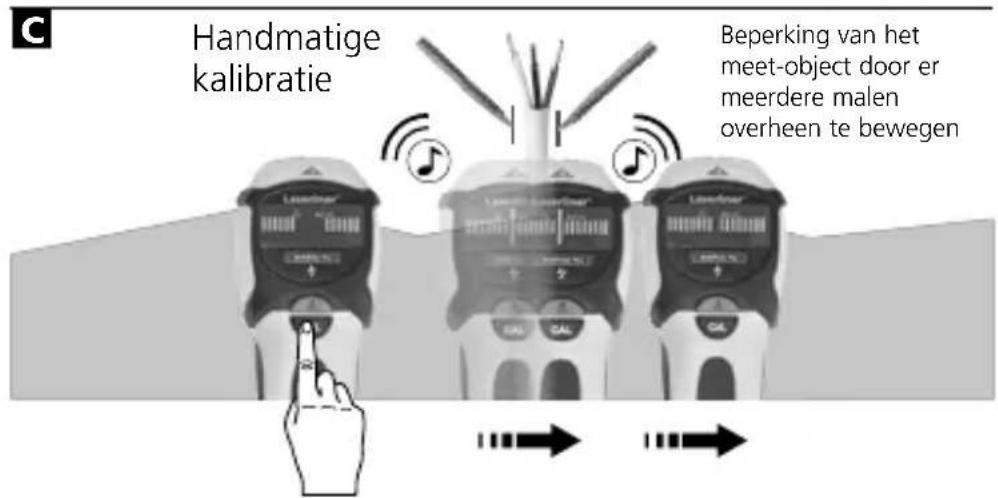

8 AC-SCAN-meting

Lokaliseren van spanningvoerende leidingen direct onder pleisterwerk resp. houtpanelen en andere nicht-metalen bekijingen. Spanningvoerende leidingen in droogbouwmuren met metalen regelwerk worden nicht gedetecteerd.

• Selecteer AC-SCAN (toets 4).
• Zodra CAL verandert in CAL OK kunt u het apparaat bewegen.
• MOVE: beweeg het apparaat langzaam over het oppervlak.

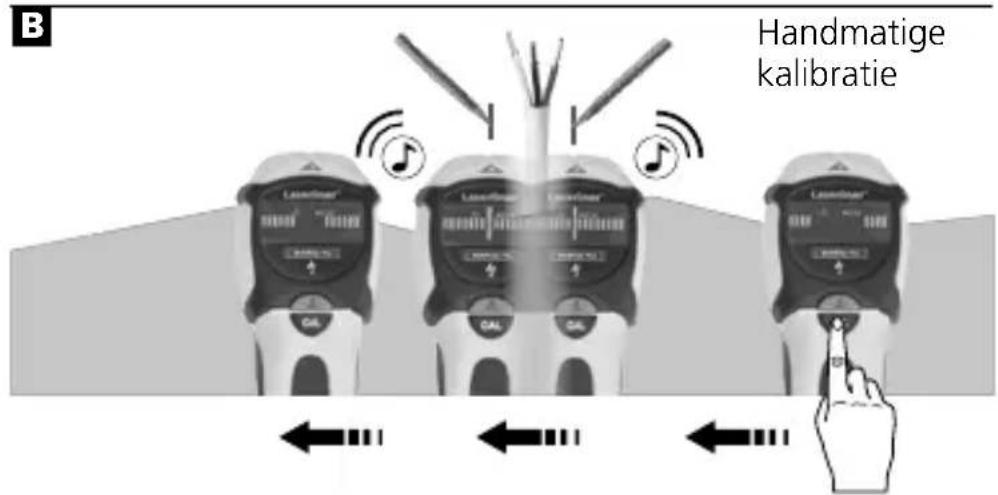

Tip 1: De handmatige kalibratie dient in de buurt van de als waarste gezonden positie te worden uitgevoerd, zie grafiek B/C. Herhaal deze werkstappen zo nodig.

Tip 2: Op grond van staatische oplading{kunnen naast de daad werkelijkke leidingpositie eventueel elektrische velden worden ontdek. Voer elektrische lading af door uw vrije hand op de muur te leggen.

Tip 3: Werk langzaam, odomat wrijving storende lading kanveroorzaken.

Tip 4: Wonneer u het vermoeden hebt dat leidingen voorhanden zijn, maar geen leidingen kut vinden, liggen deze eventueel afgeschermd in kabelkanalen. Gebruik METAL-SCAN om metalen kabelkanalen te lokaliseren.

Tip 5: Metaal in wanden (bijv. metalen regelwerk) dragen elektrische velden over en veroorzaken op deze wijze stoorin-vloeden. Schakel in dit geval overaar METAL-SCAN om de leiding te vinden.

Tip 6: De uitgangspositie is belangrijk: om de maximale gevee-ligheid te bereiken, begint u het proces door het apparaat Niet in de buurt van stroomvoerende leidingen te positioneren.

Opmerking: Bij objecten die zich zeer diep in de wand bevinden kan het gebeuren dat geen volledige uitslag aangegeven worden.

Leidingen die dieper liggen dan 4 cm, worden eventueel nicht herkend.

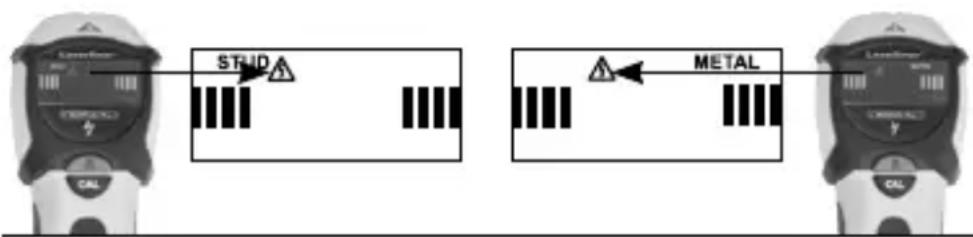

STUD-SCAN / METAL-SCAN Spannings waar schuwingen

Permanente spannings waarschuwingen in nicht-afgeschermde leidingen zodra een elektrisch veld herkend worden.

Schakel altijd de stroomverzorging uit, wanner u in de buurtvan elektrische leidingen werkt.

10 Backlight

Het apparaat beschikt over een achtergrondverlichting.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iota vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tjid Niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

Technische gegevens

Meetbereik AC 110 - 230V, 50 - 60 Hz
Werktemperatuur 0°C ... 40°C (32°F ... 104°F)
Opbergtemperatuur -20°C ... 70°C (-4°F ... 158°F)
Stroomvoorziening	1 x 9V alkalibatterij (type 6LR 61)
Afmetingen (B x H x D)	80 mm x 186 mm x 40 mm
Gewicht (incl. batterijen) 230 g
Meetdiepte
Balkdetectie hout / metaal (STUD-SCAN)	tot 4 cm diepte
Gerichte metaallokalisatie ferro-scan / non-ferro-scan (METAL-SCAN)	tot 10 cm / tot 5 cm diepte
Gerichte lokalisatie van stroomleidingen - spanningvoerend (AC-SCAN)	tot 4 cm diepte
Lokalisatie van stroom- leidingen – Niet-spanning- voerend	tot 4 cm diepte

Technische veranderingen voorbehouden. 06.2016

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassingijke normen voor het vrij geoderenverkeer binnen de EU.

Dit product is een elektrisch apparatus en要去 volgens de Europese rechtlijk voor oude elektrische en elektronische apparatuur geschaden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder: www.laserliner.com/info

！
