LaserCube - Handgereedschap Laserliner - Gratis gebruiksaanwijzing en handleiding

Soort product	Lijnlaser (waterpas)
Merk	Laserliner
Model	LaserCube
Categorie	Handgereedschap
Afmetingen (b x h x d)	38 x 38 x 38 mm
Gewicht (inclusief batterijen)	36 g
Voeding	3 alkalinebatterijen LR44 / AG13 / V13GA
Batterijduur	Ongeveer 4 uur
Nauwkeurigheid	±1 mm/m
Lasergolflengte	635 nm
Laserklasse	2 (< 1 mW) volgens EN 60825-1:2014/AC:2017
Hoofdfuncties	Horizontaal en verticaal waterpassen, gebruik op vloer en muur, ingebouwde waterpas, bevestiging op oppervlakken met speciale pinnen
Toepassingen	Afstelwerkzaamheden op vloer en muur, waterpassen, uitlijnen
Muurbevestiging	Speciale pinnen voor fijn stucwerk, behang, hout, multiplex
Bedrijfsomstandigheden	0°C tot 50°C, relatieve luchtvochtigheid max 80% RV, hoogte max 4000 m
Opslagomstandigheden	-10°C tot 70°C, relatieve luchtvochtigheid max 80% RV
Onderhoud en reiniging	Reinigen met een droge, zachte doek. Gebruik geen schurende middelen.
Veiligheid	Laserklasse 2: niet in de straal kijken, reflecties vermijden, buiten bereik van kinderen houden
Onderdelen en repareerbaarheid	Batterijen vervangbaar; reparatie mogelijk bij de fabrikant
Inhoud van de verpakking	Apparaat, batterijen, bevestigingspinnen
Fabrikant	Umarex GmbH & Co KG - Laserliner
Normen en certificeringen	Conform aan EU- en GB-richtlijnen, recycling volgens WEEE

Veelgestelde vragen - LaserCube Laserliner

Hoe zet ik de LaserCube aan?

Druk op de AAN/UIT schakelaar aan de zijkant van het apparaat.

Welke batterijen gebruiken?

Gebruik 3 alkalinebatterijen van het type LR44, AG13 of V13GA.

Hoe vervang ik de batterijen?

Open het batterijvak aan de onderkant en plaats de batterijen met inachtneming van de aangegeven polariteit.

Is de laser gevaarlijk?

Het is een klasse 2 laser (<1 mW). Kijk niet direct in de straal en vermijd reflecties op glanzende oppervlakken.

Hoe bevestig ik het apparaat aan de muur?

Plaats de speciale pinnen in de daarvoor bestemde gaten en druk het apparaat tegen de muur.

Wat is de nauwkeurigheid van het apparaat?

De nauwkeurigheid is ±1 mm per meter.

Kan het apparaat als waterpas worden gebruikt?

Ja, het apparaat is uitgerust met horizontale en verticale waterpassen voor nauwkeurige uitlijning, maar alleen op steunvlakken A.

Wat is de batterijduur?

Ongeveer 4 uur met nieuwe alkalinebatterijen.

Wat te doen als de laser niet meer werkt?

Controleer de batterijlading en vervang ze indien nodig. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe reinig ik het apparaat?

Reinig het met een droge, zachte doek. Gebruik geen chemische of schurende producten.

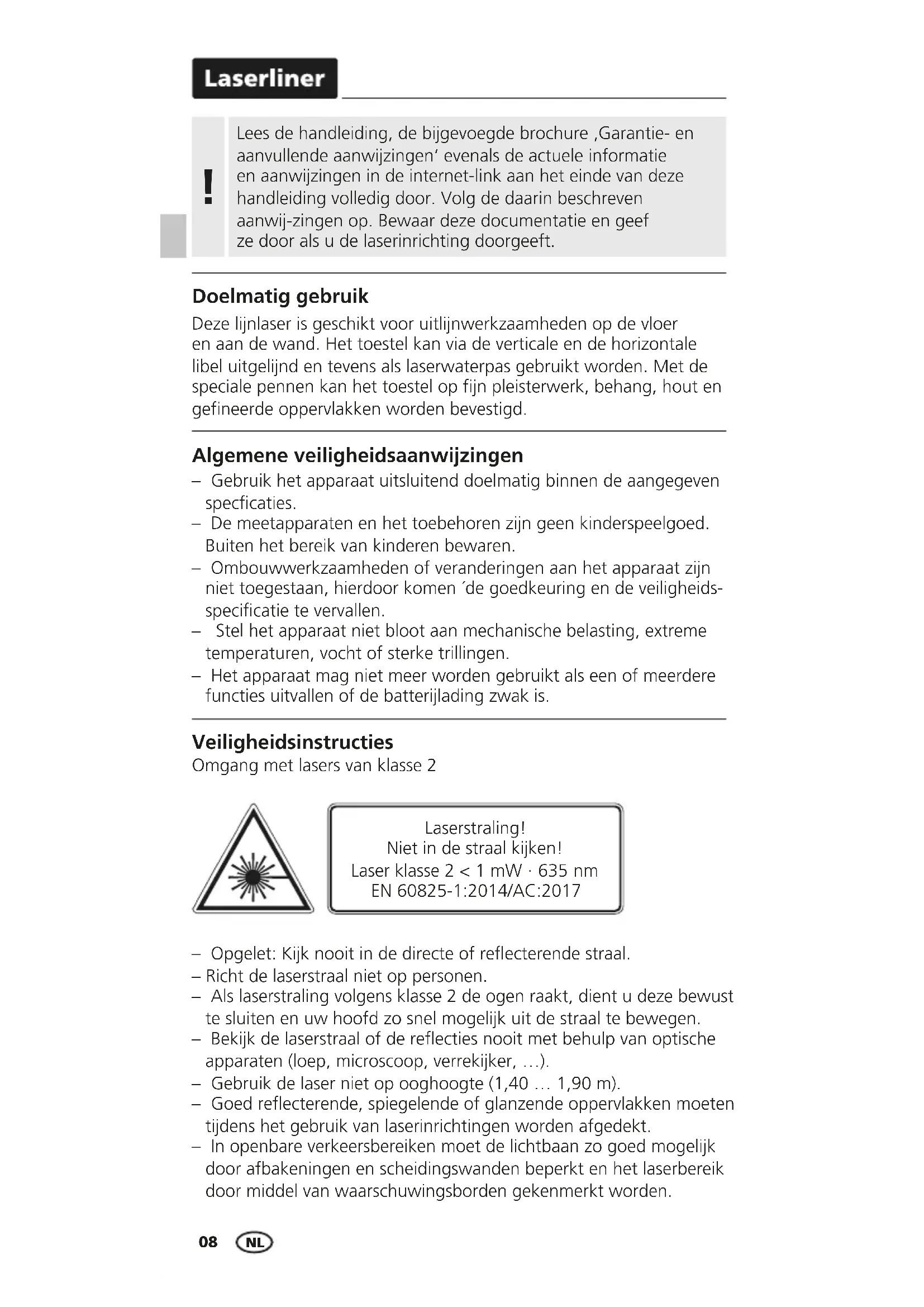

GEBRUIKSAANWIJZING LaserCube Laserliner

Lees de handleiding, de bijgevoegde brochure, Garantie- en aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwij-zingen op. Bewaar deze documentatie en geef ze door als u de laserinrichting doorgeeft.

Doelmatig gebruik

Deze lijnlaser is geschikt voor uitlijnwerkzaamheden op de vloer en aan de wand. Het toestel kan via de verticale en de horizontale libel uitgelijnd en tevens als laserwaterpas gebruikt worden. Met de speciale pennen kan het toestel op fijn pleisterwerk, behang, hout en gefineerde oppervlakken worden bevestigd.

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• Ombouwwerkzaamheden of veranderingen aan het apparaat zijn niet toegestaan, hierdoor komen 'de goedkeuring en de veiligheids-specificatie te vervallen.
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen of de batterijlading zwak is.

Veiligheidsinstructies

Omgang met lasers van klasse 2

Niet in de straal kijken!

Laser klasse 2 < 1 mW · 635 nm

EN 60825-1:2014/AC:2017

• Opgelet: Kijk nooit in de directe of reflecterende straal.
  – Richt de laserstraal niet op personen.
• Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust te sluiten en uw hoofd zo snel mogelijk uit de straal te bewegen.
• Bekijk de laserstraal of de reflecties nooit met behulp van optische apparaten (loep, microscoop, verrekijker, ...).
• Gebruik de laser niet op ooghoogte (1,40 ... 1,90 m).
• Goed reflecterende, spiegelende of glanzende oppervlakken moeten tijdens het gebruik van laserinrichtingen worden afgedekt.
• In openbare verkeersbereiken moet de lichtbaan zo goed mogelijk door afbakeningen en scheidingswanden beperkt en het laserbereik door middel van waarschuwingsborden gekenmerkt worden.

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU die wordt afgedekt door de radio-apparatuurrichtlijn 2014/53/EU (RED).
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.
• Bij de toepassing in de buurt van hoge spanningen of hoge elektromagnetische wisselvelden kan de meetnauwkeurigheid negatief worden beïnvloed.

1 Batterij plaatsen

Open het batterijvakje en plaats de batterijen overeenkomstig de installatiesymbolen. Let daarbij op de juiste polariteit.

1 Laseruitlaat
2 Batterijvakje (onderzijde)
3 AAN- / UIT-schakelaar
4 Libellen

2 Toepassingen op de vloer

Plaats het apparaat op de grond en schakel het in.

De libellen zijn alleen afgesteld op de vier steunvlakken A (zie af-beeling). Als het apparaat op de vlakken B steunt, kan het niet worden gebruikt als waterpas.

Laserliner

3 Toepassingen op de wand

Plaats het apparaat op de wand voor de horizontale en verticale nivellering. Lijn het apparaat vervolgens uit met de libellen.

4 Bevestiging op de wand

1. Apparaat op de muur plaatsen.
2. Steek de speciale pennen door de dienovereenkomstige gaten.

Technische gegevens
(Technische veranderingen voorbehouden. 23W10)

Nauwkeurigheid ± 1 mm / m
Lasergolflengte 635 nm
Laserklasse	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Stroomvoorziejning	3 x alkalibatterijen(LR 44 / AG13 / V13GA)
Gebruiksduur	4 uur (alkalibatterijen)
Werkomstandigheden	0°C ... 40°C, luchtvochtigheid max.80% rH, niet-condenserend,werkhoogte max. 4000 m boven NAP(Nieuw Amsterdams Peil)
Opslagvoorwaarden	-10°C ... 70°C, luchtvochtigheidmax. 80% rH
Afmetingen (B x H x D) 38	x 38 x 38 mm
Gewicht	36 g (incl. batterijen)

EU- en UK-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU en met het UK.

Dit product, inclusief toebehoren en verpakking, is een elektrisch apparaat dat op een milieuvriendelijke manier moet worden gerecycled in overeenstemming met de Europese en Britse richtlijnen betreffende afgedankte elektrische en elektronische apparatuur, batterijen en verpakkingen, om waardevolle grondstoffen terug te winnen.

Verdere veiligheids- en aanvullende instructies onder:

https://packd.li/II/ACT/in

!
