ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ LaserCube Laserliner

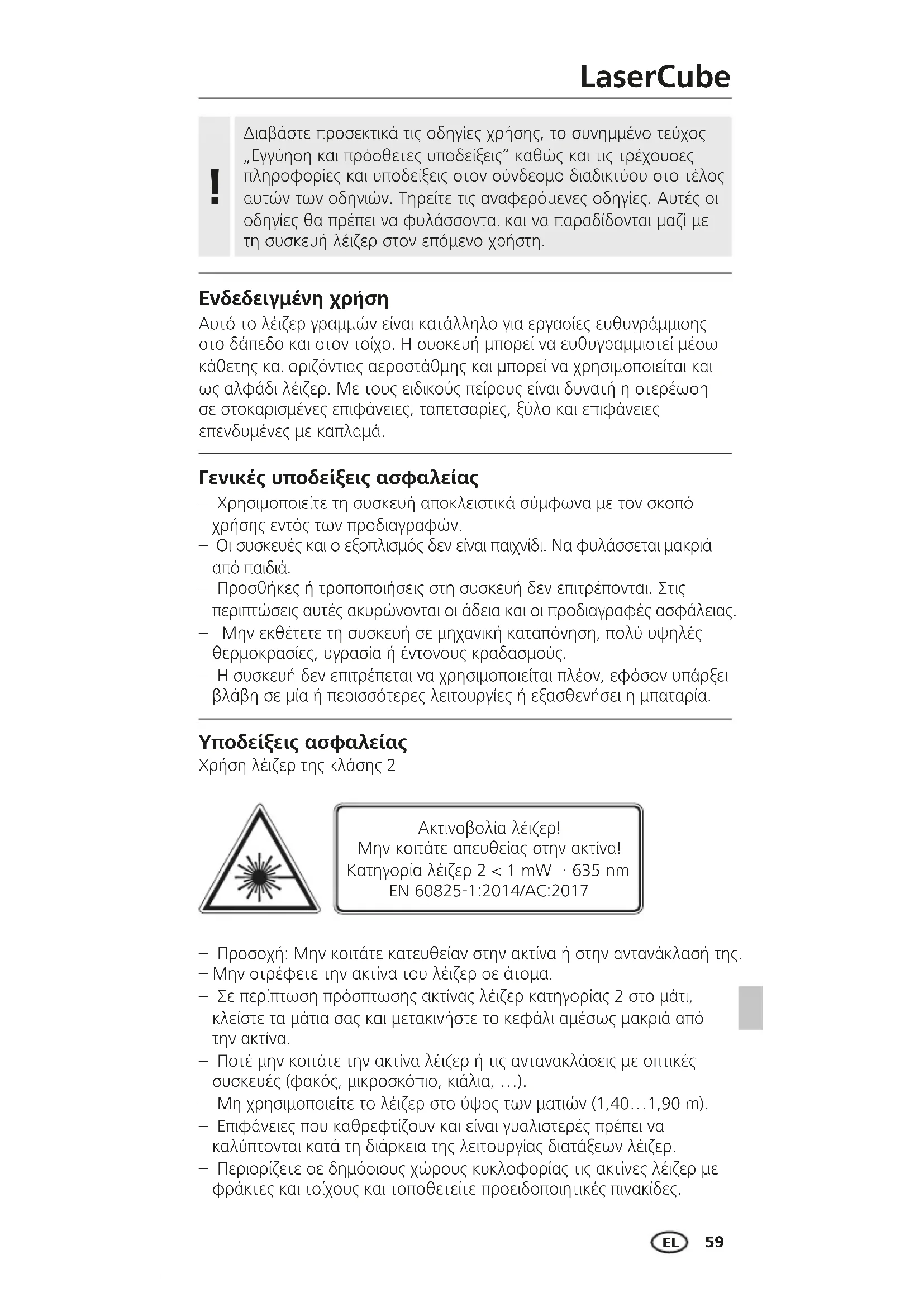

Διαβάστε προσεκτικά τις οδηγίες χρήσης, το συνημμένο τεύχος „Εγγύηση και πρόσθετες υποδείξεις“ καθώς και τις τρέχουσες πληροφορίες και υποδείξεις στον σύνδεσμο διαδικτύου στο τέλος αυτών των οδηγιών. Τηρείτε τις αναφερόμενες οδηγίες. Αυτές οι οδηγίες θα πρέπει να φυλάσσονται και να παραδίδονται μαζί με τη συσκευή λέιζερ στον επόμενο χρήστη.

Ενδεδειγμένη χρήση Αυτό το λέιζερ γραμμών είναι κατάλληλο για εργασίες ευθυγράμμισης στο δάπεδο και στον τοίχο. Η συσκευή μπορεί να ευθυγραμμιστεί μέσω κάθετης και οριζόντιας αεροστάθμης και μπορεί να χρησιμοποιείται και ως αλφάδι λέιζερ. Με τους ειδικούς πείρους είναι δυνατή η στερέωση σε στοκαρισμένες επιφάνειες, ταπετσαρίες, ξύλο και επιφάνειες επενδυμένες με καπλαμά. Γενικές υποδείξεις ασφαλείας – Χρησιμοποιείτε τη συσκευή αποκλειστικά σύμφωνα με τον σκοπό χρήσης εντός των προδιαγραφών. – Οι συσκευές και ο εξοπλισμός δεν είναι παιχνίδι. Να φυλάσσεται μακριά από παιδιά. – Προσθήκες ή τροποποιήσεις στη συσκευή δεν επιτρέπονται. Στις περιπτώσεις αυτές ακυρώνονται οι άδεια και οι προδιαγραφές ασφάλειας. – Μην εκθέτετε τη συσκευή σε μηχανική καταπόνηση, πολύ υψηλές θερμοκρασίες, υγρασία ή έντονους κραδασμούς. – Η συσκευή δεν επιτρέπεται να χρησιμοποιείται πλέον, εφόσον υπάρξει βλάβη σε μία ή περισσότερες λειτουργίες ή εξασθενήσει η μπαταρία. – Προσοχή: Μην κοιτάτε κατευθείαν στην ακτίνα ή στην αντανάκλασή της. – Μην στρέφετε την ακτίνα του λέιζερ σε άτομα. – Σε περίπτωση πρόσπτωσης ακτίνας λέιζερ κατηγορίας 2 στο μάτι, κλείστε τα μάτια σας και μετακινήστε το κεφάλι αμέσως μακριά από την ακτίνα. – Ποτέ μην κοιτάτε την ακτίνα λέιζερ ή τις αντανακλάσεις με οπτικές συσκευές (φακός, μικροσκόπιο, κιάλια, …). – Μη χρησιμοποιείτε το λέιζερ στο ύψος των ματιών (1,40…1,90 m). – Επιφάνειες που καθρεφτίζουν και είναι γυαλιστερές πρέπει να καλύπτονται κατά τη διάρκεια της λειτουργίας διατάξεων λέιζερ. – Περιορίζετε σε δημόσιους χώρους κυκλοφορίας τις ακτίνες λέιζερ με φράκτες και τοίχους και τοποθετείτε προειδοποιητικές πινακίδες. Υποδείξεις ασφαλείας Χρήση λέιζερ της κλάσης 2 Ακτινοβολία λέιζερ! Μην κοιτάτε απευθείας στην ακτίνα! Κατηγορία λέιζερ 2 < 1 mW · 635 nm EN 60825-1:2014/AC:2017EL

Υποδείξεις ασφαλείας Αντιμετώπιση της ηλεκτρομαγνητικής ακτινοβολίας – Η συσκευή μέτρησης τηρεί τις προδιαγραφές και οριακές τιμές περί ηλεκτρομαγνητικής συμβατότητας σύμφωνα με την Οδηγία ΗΜΣ 2014/ 30/EΕ η οποία καλύπτεται από την Οδηγία RED-2014/53/EΕ. – Θα πρέπει να δίνεται προσοχή στους κατά τόπους περιορισμούς της λειτουργίας των συσκευών π.χ. σε νοσοκομεία ή αεροπλάνα., σε πρατήρια καυσίμων, ή κοντά σε άτομα με βηματοδότη. Υπάρχει πιθανότητα εμφάνισης βλαβών ή αρνητικής επίδρασης από και μέσω ηλεκτρονικών συσκευών. – Αν υπάρχουν κοντά υψηλές τάσεις ή υψηλά ηλεκτρομαγνητικά εναλλασσόμενα πεδία μπορεί να επηρεαστεί η ακρίβεια μέτρησης.

Τοποθέτηση μπαταριών Ανοίξτε τη θήκη μπαταρίας και τοποθετήστε τις μπαταρίες σύμφωνα με τα σύμβολα εγκατάστασης. Προσέξτε τη σωστή πολικότητα. Παράθυρο εξόδου

Θήκη μπαταρίας (κάτω πλευρά) Διακόπτης ON / OFF Αεροστάθμες

Οι αεροστάθμες είναι ρυθμισμένες μόνο για τοποθέτηση στις 4 επιφάνειες A (βλέπε εικόνα). Σε τοποθέτηση στις επιφάνειες B η συσκευή δεν μπορεί να χρησιμοποιηθεί σαν αλφάδι.

Εφαρμογές στο δάπεδο Τοποθετήστε τη συσκευή στο δάπεδο και ενεργοποιήστε την.LaserCube

1. Τοποθετήστε τη συσκευή στον τοίχο.

2. Τοποθετήστε τους ειδικούς πείρους στις

προβλεπόμενες οπές. Στερέωση στον τοίχο Εφαρμογές στον τοίχο Για την οριζόντια και κάθετη χωροστάθμηση πρέπει να τοποθετηθεί η συσκευή στον τοίχο. Στη συνέχεια ευθυγραμμίστε τη συσκευή με τη βοήθεια των αεροσταθμών. Τεχνικά χαρακτηριστικά (Με επιφύλαξη τεχνικών αλλαγών. 23W10) Ακρίβεια ± 1 mm / m Μήκος κύματος λέιζερ 635 nm Κατηγορία λέιζερ 2 / < 1 mW (EN 60825-1:2014/AC:2017) Τροφοδοσία ρεύματος 3 x αλκαλικές μπαταρίες (LR 44 / AG13 / V13GA) διάρκεια λειτουργίας 4 ώρες (αλκαλικές μπαταρίες) Συνθήκες εργασίας 0°C … 40°C, υγρασία αέρα μέγ. 80% rH, χωρίς συμπύκνωση, ύψος εργασίας μέγ. 4000 m πάνω από το μέσο επίπεδο της

Συνθήκες αποθήκευσης -10°C … 70°C, υγρασία αέρα μέγ. 80% rH Διαστάσεις (Π x Υ x Β) 38 x 38 x 38 mm Βάρος 36 g (με μπαταρίες) Κανονισμοί ΕΕ και ΗΒ και απόρριψη Η συσκευή πληροί όλα τα αναγκαία πρότυπα για την ελεύθερη κυκλοφορία προϊόντων εντός της ΕΕ και του ΗΒ. Αυτό το προϊόν, μαζί με τα αξεσουάρ και τη συσκευασία, είναι μια ηλεκτρική συσκευή που πρέπει, σύμφωνα με τις ευρωπαϊκές οδηγίες και τις οδηγίες του ΗΒ για ηλεκτρικές και ηλεκτρονικές συσκευές στο τέλος του κύκλου ζωής τους, για τις μπαταρίες και τις συσκευές, να προσάγονται σε ανακύκλωση, για να ανακτώνται πολύτιμες πρώτες ύλες. Περαιτέρω υποδείξεις ασφαλείας και πρόσθετες υποδείξεις στην ιστοσελίδα: https://packd.li/ll/ACT/inSL
