Produkttype	Linjelaser (lasernivå)
Merke	Laserliner
Modell	LaserCube
Kategori	Håndverktøy
Mål (l x h x d)	38 x 38 x 38 mm
Vekt (batterier inkludert)	36 g
Strømforsyning	3 alkalinebatterier LR44 / AG13 / V13GA
Batteritid	Omtrent 4 timer
Nøyaktighet	±1 mm/m
Laserbølgelengde	635 nm
Laserklasse	2 (< 1 mW) i henhold til EN 60825-1:2014/AC:2017
Hovedfunksjoner	Horisontal og vertikal avretting, bruk på gulv og vegg, innebygd vater, feste på overflater med spesielle pinner
Bruksområder	Justeringsarbeid på gulv og vegg, avretting, oppretting
Veggfeste	Spesielle pinner for finpuss, tapet, tre, kryssfinér
Driftsforhold	0°C til 50°C, relativ luftfuktighet maks 80% RH, høyde maks 4000 m
Lagringsforhold	-10°C til 70°C, relativ luftfuktighet maks 80% RH
Vedlikehold og rengjøring	Rengjør med en tørr og myk klut. Ikke bruk slipende produkter.
Sikkerhet	Laser klasse 2: ikke se inn i strålen, unngå refleksjoner, hold utilgjengelig for barn
Reservedeler og reparasjonsmuligheter	Batterier kan skiftes; reparasjon mulig hos produsent
Innhold i emballasje	Enhet, batterier, festepinner
Produsent	Umarex GmbH & Co KG - Laserliner
Standarder og sertifiseringer	I samsvar med EU- og GB-direktiver, resirkulering i henhold til WEEE

Ofte stilte spørsmål - LaserCube Laserliner

Hvordan slår jeg på LaserCube?

Trykk på PÅ/AV-bryteren på siden av enheten.

Hvilke batterier skal jeg bruke?

Bruk 3 alkalinebatterier av typen LR44, AG13 eller V13GA.

Hvordan skifter jeg batterier?

Åpne batterirommet nederst og sett inn batteriene i henhold til angitt polaritet.

Er laseren farlig?

Det er en klasse 2-laser (<1 mW). Ikke se direkte inn i strålen og unngå refleksjoner fra blanke overflater.

Hvordan fester jeg enheten til veggen?

Sett de spesielle pinnene inn i de beregnede hullene, trykk deretter enheten mot veggen.

Hva er nøyaktigheten til enheten?

Nøyaktigheten er ±1 mm per meter.

Kan enheten brukes som vater?

Ja, enheten er utstyrt med horisontal og vertikal vater for presis justering, men kun på bæreflatene A.

Hva er batteritiden?

Omtrent 4 timer med nye alkalinebatterier.

Hva gjør jeg hvis laseren ikke fungerer?

Kontroller batterinivået og skift dem om nødvendig. Hvis problemet vedvarer, kontakt kundeservice.

Hvordan rengjør jeg enheten?

Rengjør den med en tørr og myk klut. Ikke bruk kjemiske eller slipende produkter.

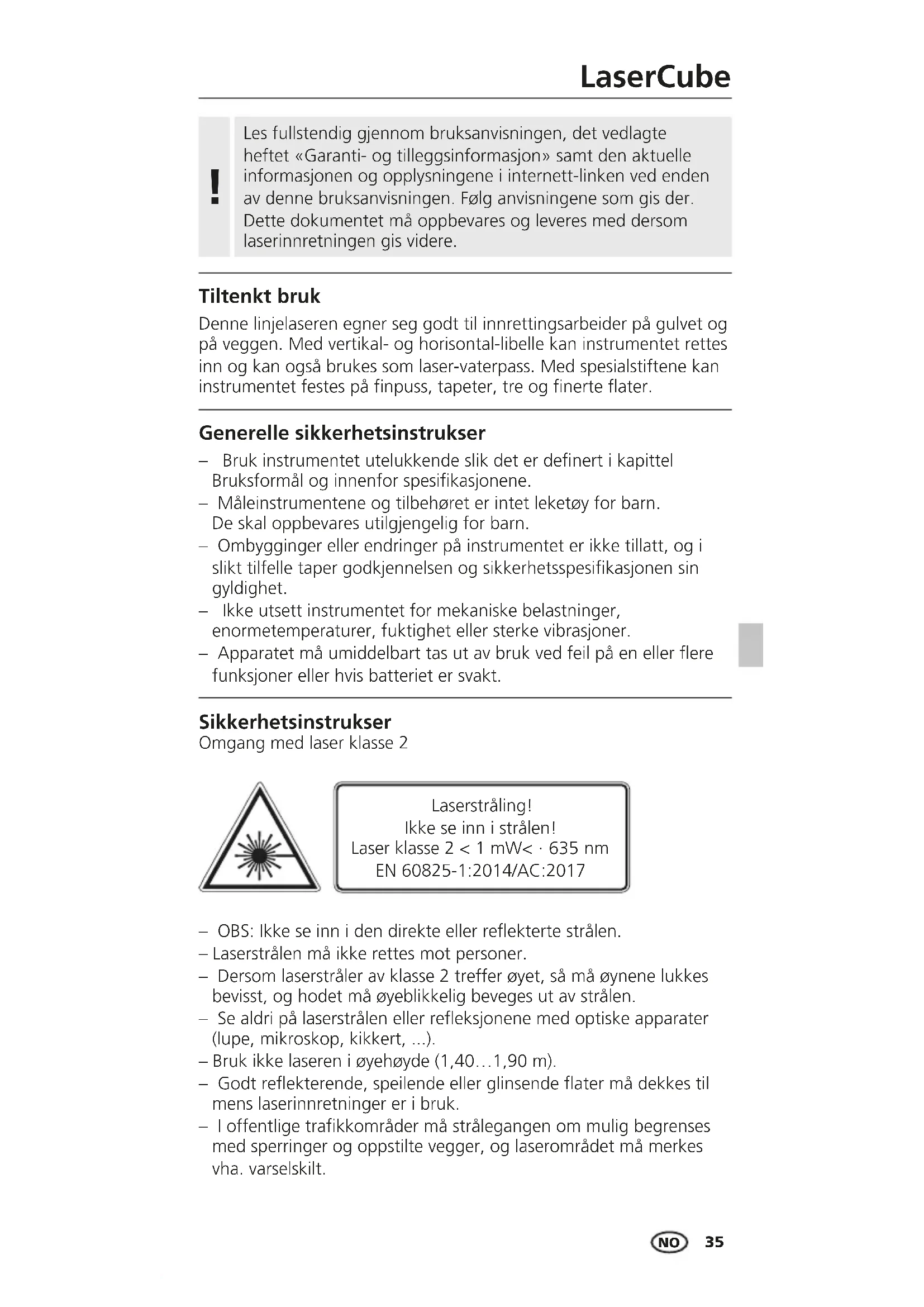

BRUKSANVISNING LaserCube Laserliner

EU- og UK-bestemmelser og bortskaffelse

Hantering av laser klass 2

Les fullstendig gjennom bruksanvisningen, det vedlagte heftet «Garanti- og tilleggsinformasjon» samt den aktuelle informasjonen og opplysningene i internett-linken ved enden av denne bruksanvisningen. Følg anvisningene som gis der. Dette dokumentet må oppbevares og leveres med dersom laserinnretningen gis videre.

Tiltenkt bruk

Denne linjelaseren egner seg godt til innrettingsarbeider på gulvet og på veggen. Med vertikal- og horisontal-libelle kan instrumentet rettes inn og kan også brukes som laser-vaterpass. Med spesialstiftene kan instrumentet festes på finpuss, tapeter, tre og finerte flater.

Generelle sikkerhetsinstrukser

• Bruk instrumentet utelukkende slik det er definert i kapittel Bruksformål og innenfor spesifikasjonene.
• Måleinstrumentene og tilbehøret er intet leketøy for barn. De skal oppbevares utilgjengelig for barn.
• Ombygginger eller endringer på instrumentet er ikke tillatt, og i slikt tilfelle taper godkjennelsen og sikkerhetsspesifikasjonen sin gyldighet.
• Ikke utsett instrumentet for mekaniske belastninger, enormetemperaturer, fuktighet eller sterke vibrasjoner.
• Apparatet må umiddelbart tas ut av bruk ved feil på en eller flere funksjoner eller hvis batteriet er svakt.

Sikkerhetsinstrukser

Ikke se inn i strålen!

Laser klasse 2 < 1 mW< · 635 nm

EN 60825-1:2014/AC:2017

• OBS: Ikke se inn i den direkte eller reflekterte strålen.
  – Laserstrålen må ikke rettes mot personer.
• Dersom laserstråler av klasse 2 treffer øyet, så må øynene lukkes bevisst, og hodet må øyeblikkelig beveges ut av strålen.
• Se aldri på laserstrålen eller refleksjonene med optiske apparater (lupe, mikroskop, kikkert, ...).
  – Bruk ikke laseren i øyehøyde (1,40...1,90 m).
• Godt reflekterende, speilende eller glinsende flater må dekkes til mens laserinnretninger er i bruk.
• I offentlige trafikkområder må strålegangen om mulig begrenses med sperringer og oppstilte vegger, og laserområdet må merkes vha. varselskilt.

Laserliner

Sikkerhetsinstrukser

Omgang med elektromagnetisk stråling

• Måleapparatet overholder forskriftene og grenseverdiene for elektromagnetisk kompatibilitet iht. EMC-direktiv 2014/30/EU, som dekkes av RED-direktiv 2014/53/EU.
• Vær oppmerksom på lokale innskrenkninger når det gjelder drift, eksempelvis på sykehus, i fly, på bensinstasjoner eller i nærheten av personer med pacemaker. Farlig interferens eller forstyrrelse av elektroniske enheter er mulig.
• Ved bruk i nærheten av høy spenning eller under høye elektromagnetiske vekselfelt kan målenøyaktigheten påvirkes.

1 Innlegging av batterier

Åpne batterirommet og sett inn batteriene ifølge installasjons-symbolene. Sørg for at polene blir lagt riktig.

Libellene er kun justert imot de fire underlagsflatene A (se illustrasjonen). Når det legges på flatene B, kan apparatet ikke anvendes som vaterpass.

3 Anvendelser på veggen

Still apparatet på veggen for å nivellere horisontalt og vertikalt. Finposisjoner deretter apparatet ved hjelp av vaterpasset.

4 Feste på veggen

1. Sett apparatet mot veggen.
2. Stikk spesialstiftene gjennom hullene.

Tekniske data (Det tas forbehold om tekniske endringer. 23W10)
Nøyaktighet ± 1 mm / m
Laserbølgelengde 635 nm
Laserklasse	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Strømforsyning	3 x alkalibatterier(LR 44 / AG13 / V13GA)
Driftstid 4 timer (alkalibatterier)
Arbeidsbetingelser	0°C ... 40°C, luftfuktighet maks. 80% rH, ikke kondenserende, arbeidshøyde maks. 4000 m.o.h.
Lagringsbetingelser	-10°C ... 70°C, luftfuktighet maks. 80% rH
Mål (B x H x D) 38 x 38 x 38 mm
Vekt 36 g (inkl. batterier)

EU- og UK-bestemmelser og avfallshåndtering

Instrumentet oppfyller alle relevante normer for fri varehandel innenfor EU og UK.

Dette produktet, inkludert tilbehør og emballasje er et elektroapparat som ifølge europeiske og UK-direktiver for kassering av elektriske og elektroniske produkter, batterier og emballasjer skal tilføres en miljøvennlig resirkulering for å gjenvinne verdifulle råstoffer.

Ytterligere sikkerhetsinstrukser og tilleggsinformasjon på: https://packd.li/II/ACT/in
