MANUAL DE UTILIZADOR LaserCube Laserliner

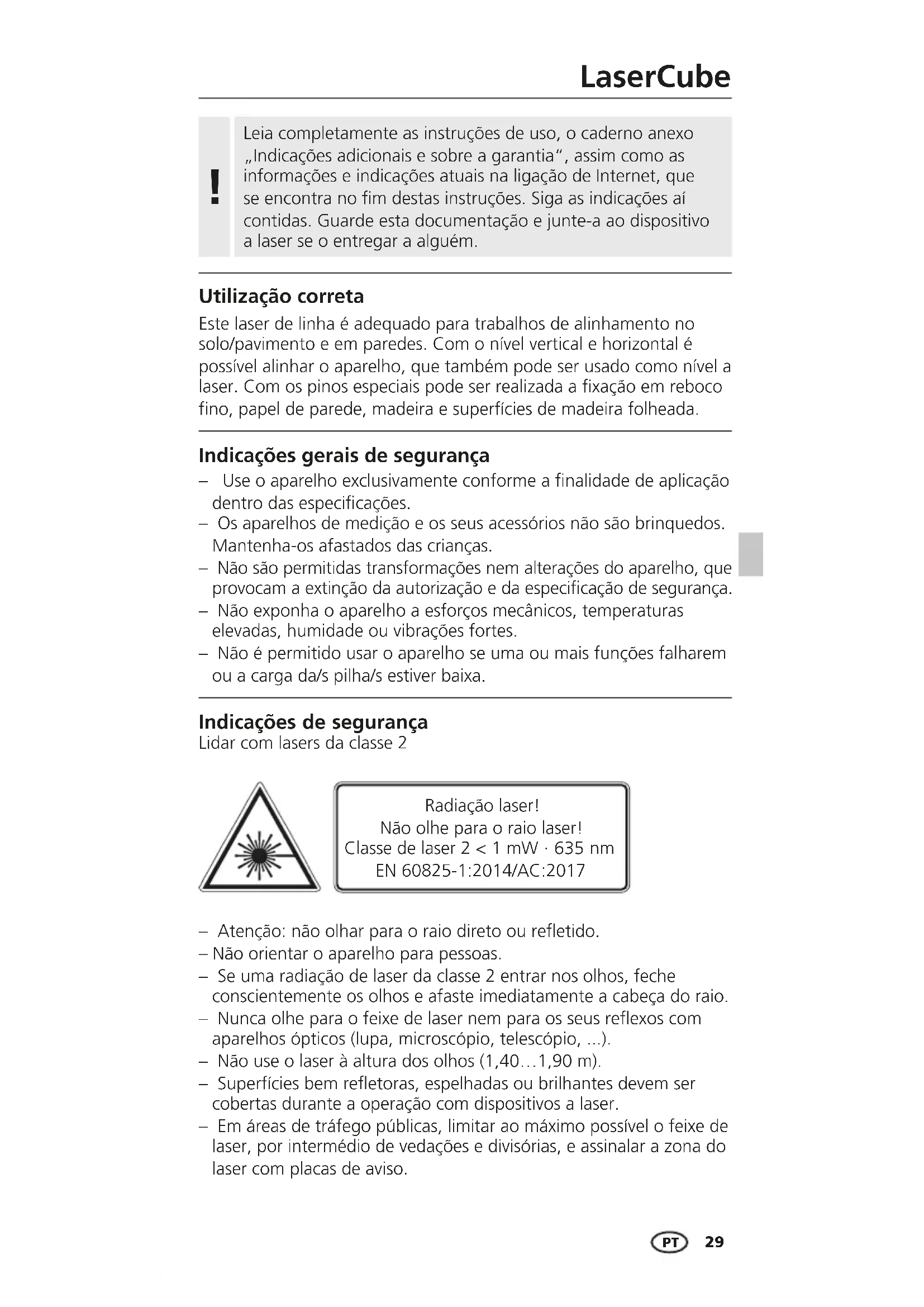

Leia completamente as instruções de uso, o caderno anexo „Indicações adicionais e sobre a garantia“, assim como as informações e indicações atuais na ligação de Internet, que se encontra no fim destas instruções. Siga as indicações aí contidas. Guarde esta documentação e junte-a ao dispositivo a laser se o entregar a alguém.

Utilização correta

Este laser de linha é adequado para trabalhos de alinhamento no solo/pavimento e em paredes. Com o nível vertical e horizontal é possível alinhar o aparelho, que também pode ser usado como nível a laser. Com os pinos especiais pode ser realizada a fixação em reboco fino, papel de parede, madeira e superfícies de madeira folheada.

Indicações gerais de segurança

• Use o aparelho exclusivamente conforme a finalidade de aplicação dentro das especificações.
• Os aparelhos de medição e os seus acessórios não são brinquedos. Mantenha-os afastados das crianças.
• Não são permitidas transformações nem alterações do aparelho, que provocam a extinção da autorização e da especificação de segurança.
• Não exponha o aparelho a esforços mecânicos, temperaturas elevadas, humidade ou vibrações fortes.
• Não é permitido usar o aparelho se uma ou mais funções falharem ou a carga da/s pilha/s estiver baixa.

Indicações de segurança

Lidar com lasers da classe 2

Não olhe para o raio laser!

Classe de laser 2 < 1 mW · 635 nm

EN 60825-1:2014/AC:2017

• Atenção: não olhar para o raio direto ou refletido.
• Não orientar o aparelho para pessoas.
• Se uma radiação de laser da classe 2 entrar nos olhos, feche conscientemente os olhos e afaste imediatamente a cabeça do raio.
• Nunca olhe para o feixe de laser nem para os seus reflexos com aparelhos ópticos (lupa, microscópio, telescópio, ...).
• Não use o laser à altura dos olhos (1,40...1,90 m).
• Superfícies bem refletoras, espelhadas ou brilhantes devem ser cobertas durante a operação com dispositivos a laser.
• Em áreas de tráfego públicas, limitar ao máximo possível o feixe de laser, por intermédio de vedações e divisórias, e assinalar a zona do laser com placas de aviso.

Laserliner

Indicações de segurança

Lidar com radiação eletromagnética

• O aparelho cumpre os regulamentos e valores limite relativos à compatibilidade eletromagnética nos termos da diretiva CEM 2014/30/UE, que é abrangida pela diretiva RED 2014/53/UE.
• Observar limitações operacionais locais, como p. ex. em hospitais, aviões, estações de serviço, ou perto de pessoas com pacemarkers. Existe a possibilidade de uma influência ou perturbação perigosa de aparelhos eletrónicos e devido a aparelhos eletrónicos.
• A utilização perto de tensões elevadas ou sob campos eletromagnéticos alterados elevados pode influenciar a precisão de medição.

1 Colocar as pilhas

Abra o compartimento de pilhas e insira as pilhas de acordo com os símbolos de instalação. Observe a polaridade correta.

1 Janela de saída do laser
2 Compartimento de pilhas (lado inferior)
3 Botão para ligar / desligar
4 Níveis de bolha de ar

2 Aplicações no solo ou pavimento

Coloque o aparelho sobre o solo ou pavimento e ligue-o.

Os níveis de bolha de ar estão ajustados apenas em relação às quatro superfícies de contacto A (v. figura). Com base sobre as super-fícies B, o aparelho não pode ser usado como nível.

3 Aplicações na parede

Coloque o aparelho contra a parede para a nivelação horizontal e vertical. A seguir, alinhe o aparelho com a ajuda do nível de bolha.

4 Fixação na parede

1. Coloque o aparelho contra a parede.
2. Insira os pinos especiais pelos furos preparados para o efeito.

Dados técnicos (Sujeito a alterações técnicas. 23W10)
Exatidão ± 1 mm / m
Comprimento de onda laser	635 nm
Classe de laser	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Alimentação elétrica	3 x pilhas alcalinas(LR 44 / AG13 / V13GA)
Duração operacional 4 horas (pilhas alcalinas)
Condições de trabalho	0°C ... 40°C, humidade de ar máx.80% rH, sem condensação, altura detrabalho máx. de 4000 m em relação ao NM (nível do mar)
Condições de armazenamento	-10°C ... 70°C, humidade de ar máx. 80% rH
Dimensões (L x A x P)	38 x 38 x 38 mm
Peso 36 g (incl. pilhas)

Disposições da UE e do Reino Unido e eliminação

O aparelho respeita todas as normas necessárias para a livre circulação de mercadorias dentro da UE e do Reino Unido.

Este produto, incluindo acessórios e embalagens, é um aparelho elétrico que tem de ser reciclado de forma ecológica, de acordo com as diretivas europeias e britânicas sobre aparelhos elétricos e eletrónicos usados, pilhas e embalagens, a fim de recuperar matérias-primas com valor.

Mais instruções de segurança e indicações adicionais em:

https://packd.li/II/ACT/in
