NÁVOD NA OBSLUHU LaserCube Laserliner
Postavte prístroj na zem a zapněte jej.

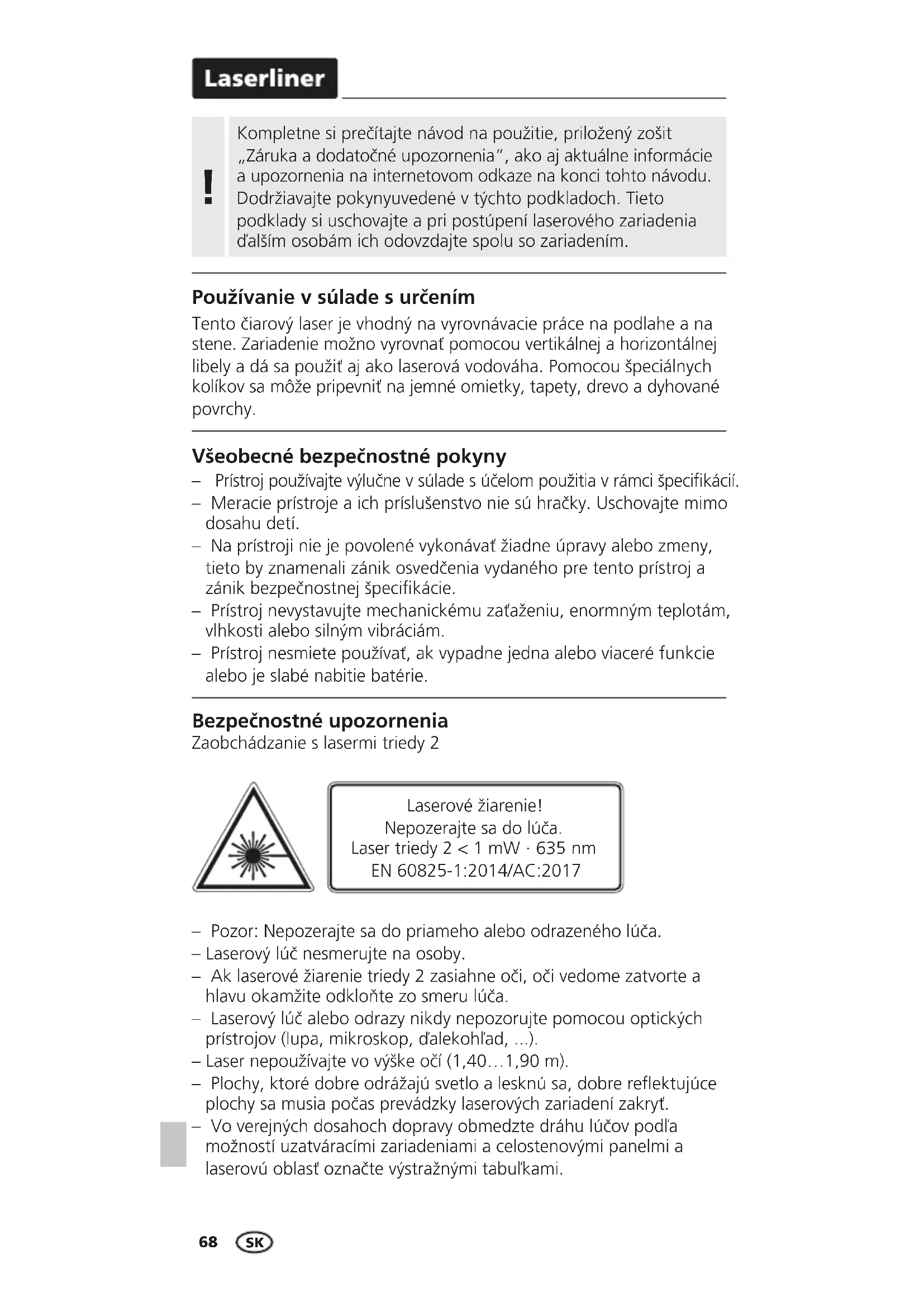

Kompletne si prečítajte návod na použitie, priložený zošit „Záruka a dodatočné upozornenia“, ako aj aktuálne informácie a upozornenia na internetovom odkaze na konci tohto návodu. Dodržiavajte pokynyuvedené v týchto podkladoch. Tieto podklady si uschovajte a pri postúpení laserového zariadenia d'alším osobám ich odovzdajte spolu so zariadením.
Používanie v súlade s určením
Tento čiarový laser je vhodný na vyrovnávacie práce na podlahe a na stene. Zariadenie možno vyrovnat pomocou vertikálnej a horizontálnej libely a dá sa použit aj ako laserová vodováha. Pomocou špeciálnych kolíkov sa môže pripevnit na jemné omietky, tapety, drevo a dyhované povrchy.
- Prístroj používajte výlučne v súlade s účelom použitia v rámci špecifikácií.
- Meracie prístroje a ich príslušenstvo nie sú hračky. Uschovajte mimo dosahu detí.
- Na prístroji nie je povolené vykonávať žiadne úpravy alebo zmeny, tieto by znamenali zánik osvedčenia vydaného pre tento prístroj a zánik bezpečnostnej špecifikácie.
- Prístroj nevystavujte mechanickému zaťaženiu, enormným teplotám, vlhkosti alebo silným vibráciám.
- Prístroj nesmiete používať, ak vypadne jedna alebo viaceré funkcie alebo je slabé nabitie batérie.
Bezpečnostné upozornenia
Zaobchádzanie s lasermi triedy 2
Nepozerajte sa do lúča.
Laser triedy 2 < 1 mW · 635 nm
EN 60825-1:2014/AC:2017
– Pozor: Nepozerajte sa do priameho alebo odrazeného lúča.
– Laserový lúč nesmerujte na osoby.
- Ak laserové žiarenie triedy 2 zasiahne oči, oči vedomе zatvorte a hlavu okamžite odkloňte zo smeru lúča.
- Laserový lúč alebo odrazy nikdy nepozorujte pomocou optických prístrojov (lupa, mikroskop, d'alekohl'ad, ...).
– Laser nepoužívajte vo výške očí (1,40...1,90 m).
- Plochy, ktoré dobre odrážajú svetlo a lesknú sa, dobre reflektujúce plochy sa musia počas prevádzky laserových zariadení zakryt.
- Vo verejných dosahoch dopravy obmedzte dráhu lúčov podľa možností uzatváracími zariadeniami a celostenovými panelmi a laserovú oblast' označte výstražnými tabul'kami.
Bezpečnostné upozornenia
Zaobchádzanie s elektromagnetickým žiarením
- Merací prístroj dodržiava predpisy a medzné hodnoty pre elektromagnetickú kompatibilitu v súlade so smernicou EMC 2014/30/EÚ a smernicou RED 2014/53/EÚ.
- Miestne prevádzkové obmedzenia, napr. v nemocniciach, lietadlách, na čerpacích staniciach alebo v blízkosti osób s kardiostimulátorom sa musia dodržiavať. Existuje tu možnosť nebezpečného vplyvu alebo rušenia elektronických prístrojov a elektronickými prístrojmi.
- Presnost merania môže byť ovplyvnené pri použití prístroja v blízkosti vysokého napätia alebo striedavých elektromagnetických polí.
1 Vloženie batérií
Otvorte priečinok na batérie a podľa inštalačných symbolov vložte batérie. Dbajte pritom na správnu polaritu.
1 Priezor na výstup laserových lúčov
2 Batériový priečinok (spodná strana)
3 Spínač ZAP/VYP
4 Vodováhy
Vodováhy sú nastavené iba k štyrom dosadacím plochám A (pozri obrázok). Pri položení na plochy B prístroj nemožno používať ako vodováhu.
Laserliner
3 Použitie na stenu
Na horizontálne a vertikálne nivelovanie prístroj priložte k stene. Potom prístroj pomocou vodováh vyrovnajte.
4 Upevnenie na stenu
- Prístroj nasad'te na stenu.
- Hroty zasuňte do predurčených dierok.
Technické údaje (Technické zmeny vyhradené. 23W10)
| Presnost ± 1 mm / m | |
| Vlnová dlžka lasera 635 nm | |
| Trieda lasera | 2 / < 1 mW (EN 60825-1:2014/AC:2017) |
| Napájanie prúdom | 3 x alkalické batérie(LR 44 / AG13 / V13GA) |
| Životnosť 2 hod. (alkalické | batérie) |
| Pracovné podmienky | 0°C ... 40°C, vlhkost' vzduchu max. 80% rH, bez kondenzácie, pracovná výška max. 4000 m nad morom (m n. m.) |
| Podmienky skladovania | -10°C ... 70°C, vlhkost' vzduchu max. 80% rH |
| Rozmery (Š x V x H) | 38 x 38 x 38 mm |
| Hmotnosť 36 g (vrátane batérie) | |
Predpisy pre EÚ a Spojené král'ovstvo a spôsob zneškodnenia
Tento výrobok vrátane príslušenstva a obalu je elektrospotrebič, ktorý sa musí recyklovať ekologickým spôsobom v súlade so smernicami o odpade z elektrických a elektronických zariadení, batérií a obalov platnými v EÚ a Spojenom král’ovstve, aby sa získali spät cenné suroviny.
Ďalšie pokyny k bezpečnosti a doplnkové pokyny nájdete na:
https://packd.li/II/ACT/in
