LaserCube - Ruční nástroj Laserliner - Bezplatný návod k obsluze

Typ produktu	Liniový laser (laserová vodováha)
Značka	Laserliner
Model	LaserCube
Kategorie	Ruční nástroj
Rozměry (d x v x h)	38 x 38 x 38 mm
Hmotnost (včetně baterií)	36 g
Napájení	3 alkalické baterie LR44 / AG13 / V13GA
Výdrž	Přibližně 4 hodiny
Přesnost	±1 mm/m
Vlnová délka laseru	635 nm
Třída laseru	2 (< 1 mW) dle EN 60825-1:2014/AC:2017
Hlavní funkce	Horizontální a vertikální nivelace, použití na podlaze a na zdi, integrovaná vodováha, upevnění na povrchy pomocí speciálních kolíků
Použití	Práce na nastavení na podlaze a na zdi, nivelace, vyrovnání
Upevnění na zeď	Speciální kolíky pro jemnou omítku, tapety, dřevo, překližku
Provozní podmínky	0°C až 50°C, relativní vlhkost max 80% RH, nadmořská výška max 4000 m
Skladovací podmínky	-10°C až 70°C, relativní vlhkost max 80% RH
Údržba a čištění	Čistěte suchým a měkkým hadříkem. Nepoužívejte abrazivní prostředky.
Bezpečnost	Laser třídy 2: nedívejte se do svazku, vyhněte se odrazům, uchovávejte mimo dosah dětí
Náhradní díly a opravitelnost	Vyměnitelné baterie; oprava možná u výrobce
Obsah balení	Přístroj, baterie, upevňovací kolíky
Výrobce	Umarex GmbH & Co KG - Laserliner
Normy a certifikace	V souladu se směrnicemi EU a GB, recyklace podle DEEE (OEEZ)

Často kladené otázky - LaserCube Laserliner

Jak zapnout LaserCube?

Stiskněte vypínač ZAP/VYP umístěný na boku přístroje.

Jaké baterie použít?

Použijte 3 alkalické baterie typu LR44, AG13 nebo V13GA.

Jak vyměnit baterie?

Otevřete přihrádku na baterie ve spodní části a vložte baterie s ohledem na vyznačenou polaritu.

Je laser nebezpečný?

Jedná se o laser třídy 2 (<1 mW). Nedívejte se přímo do svazku a vyhněte se odrazům na lesklých površích.

Jak upevnit přístroj na zeď?

Vložte speciální kolíky do určených otvorů a poté přitiskněte přístroj ke zdi.

Jaká je přesnost přístroje?

Přesnost je ±1 mm na metr.

Lze přístroj použít jako vodováhu?

Ano, přístroj je vybaven horizontální a vertikální bublinou pro přesné vyrovnání, ale pouze na opěrných plochách A.

Jaká je výdrž baterie?

Přibližně 4 hodiny s novými alkalickými bateriemi.

Co dělat, když laser přestane fungovat?

Zkontrolujte úroveň nabití baterií a v případě potřeby je vyměňte. Pokud problém přetrvává, kontaktujte zákaznický servis.

Jak čistit přístroj?

Čistěte jej suchým a měkkým hadříkem. Nepoužívejte chemické nebo abrazivní prostředky.

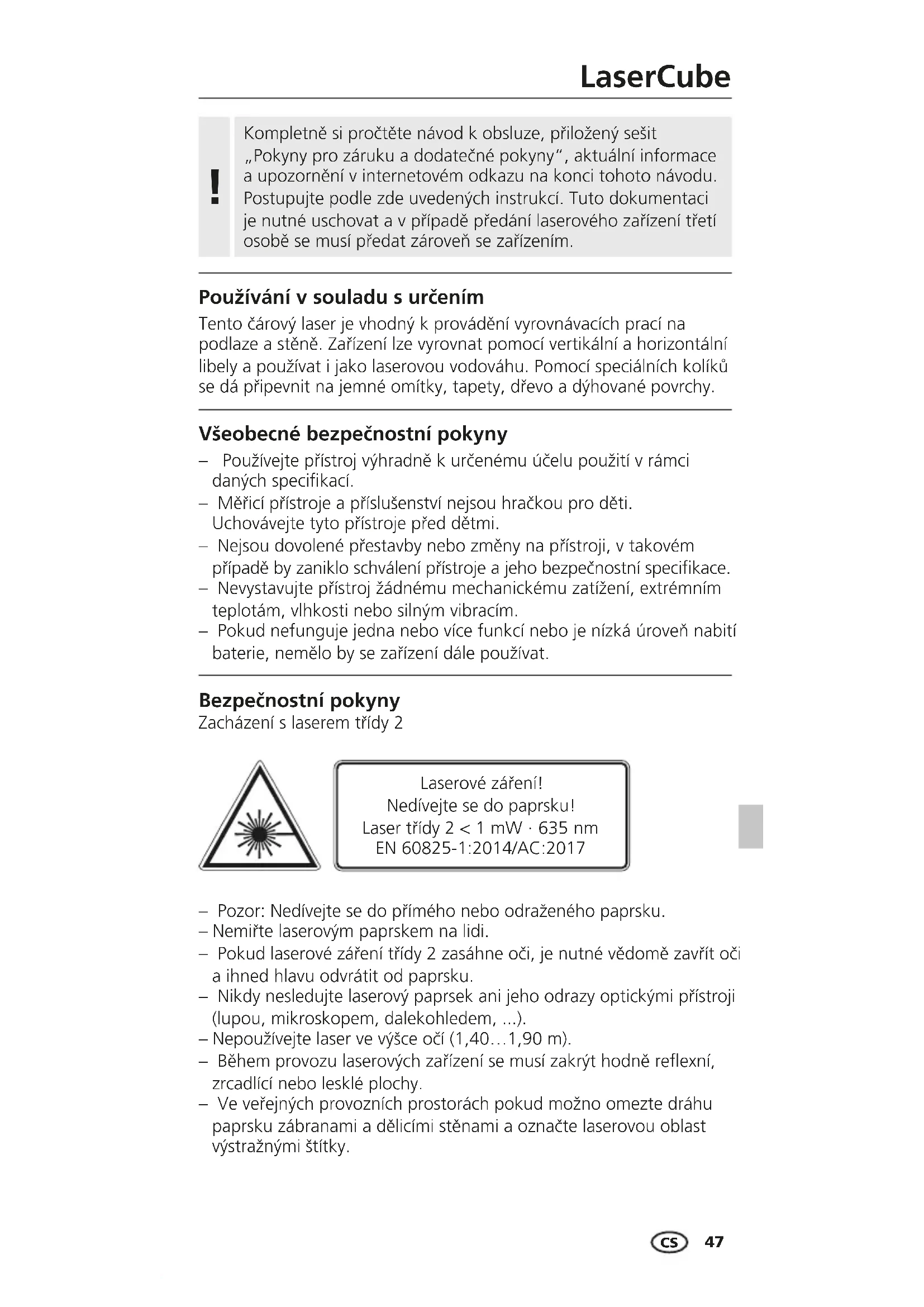

NÁVOD K OBSLUZE LaserCube Laserliner

Kompletně si pročtěte návod k obsluze, přiložený sešit „Pokyny pro záruku a dodatečné pokyny“, aktuální informace a upozornění v internetovém odkazu na konci tohoto návodu. Postupujte podle zde uvedených instrukcí. Tuto dokumentaci je nutné uschovat a v případě předání laserového zařízení třetí osobě se musí předat zároveň se zařízením.

Používání v souladu s určením

Tento čárový laser je vhodný k provádění vyrovnávacích prací na podlaze a stěně. Zařízení lze vyrovnat pomocí vertikální a horizontální libely a používat i jako laserovou vodováhu. Pomocí speciálních kolíků se dá připevnit na jemné omítky, tapety, dřevo a dýhované povrchy.

Všeobecné bezpečnostní pokyny

• Používejte přístroj výhradně k určenému účelu použití v rámci daných specifikací.
• Měřicí přístroje a příslušenství nejsou hračkou pro děti. Uchovávejte tyto přístroje před dětmi.
  – Nejsou dovolené přestavby nebo změny na přístroji, v takovém případě by zaniklo schválení přístroje a jeho bezpečnostní specifikace.
  – Nevystavujte přístroj žádnému mechanickému zatížení, extrémním teplotám, vlhkosti nebo silným vibracím.
• Pokud nefunguje jedna nebo více funkcí nebo je nízká úroveň nabití baterie, nemělo by se zařízení dále používat.

Bezpečnostní pokyny

Zacházení s laserem třídy 2

Nedívejte se do paprsku!

Laser třídy 2 < 1 mW · 635 nm

EN 60825-1:2014/AC:2017

– Pozor: Nedívejte se do přímého nebo odraženého paprsku.
– Nemířte laserovým paprskem na lidi.
- Pokud laserové záření třídy 2 zasáhne oči, je nutné vědomě zavřít oči a ihned hlavu odvrátit od paprsku.
– Nikdy nesledujte laserový paprsek ani jeho odrazy optickými přístroji (lupou, mikroskopem, dalekohledem, ...).
– Nepoužívejte laser ve výšce očí (1,40...1,90 m).
- Během provozu laserových zařízení se musí zakrýt hodně reflexní, zrcadlící nebo lesklé plochy.
– Ve veřejných provozních prostorách pokud možno omezte dráhu paprsku zábranami a dělicími stěnami a označte laserovou oblast výstražnými štítky.

Laserliner

Bezpečnostní pokyny

Zacházení s elektromagnetickým zářením

• Měřicí přístroj dodržuje předpisy a mezní hodnoty pro elektromagnetickou kompatibilitu podle směrnice o EMK 2014/30/EU, která je pokryta směrnicí RED 2014/53/EU.
  – Je třeba dodržovat místní omezení, např. v nemocnicích, letadlech, čerpacích stanicích nebo v blízkosti osob s kardiostimulátory. Existuje možnost nebezpečného ovlivnění nebo poruchy elektronických přístrojů.
• Při použití v blízkosti vysokého napětí nebo pod elektromagnetickými střídavými poli může být ovlivněna přesnost měření.

1 Vkládání baterií

Otevřete přihrádku na baterie a podle symbolů pro instalování vložte baterie. Dbejte přitom na správnou polaritu.

1 Okno pro výstup laserového paprsku
2 Bateriový kryt (spodní strana)
3 Vypínač s funkcí ZAP/VYP
4 Libely

2 Použití na zemi

Libely jsou nyní seřízeny ke čtyřem styčným plochám A (viz obrázek). Při dosednutí na plochy B nelze přístroj použít jako vodováhu.

3 Použití na stěně

Pro horizontální a vertikální nivelaci dejte přístroj na stěnu. Potom přístroj pomocí libel vyrovnejte.

4 Připevnění na stěnu

1. Umístěte přístroj na stěnu.

2. Speciální kolíčky prostrčte určenými otvory.

Technické parametry (Technické změny vyhrazeny. 23W10)
Přesnost ± 1 mm / m
Vlnová délka laserového paprsku	635 nm
Třída laseru 2 / < 1 mW (EN 60825-1:2014/AC:2017)
Napájení	3 x alkalické baterie(LR 44 / AG13 / V13GA)
Provozní doba	4 hod. (alkalické baterie)
Pracovní podmínky	0°C ... 40°C, vlhkost vzduchu max.80% rH, nekondenzující, pracovní výškamax. 4000 m n.m (normální nulový bod)
Skladovací podmínky	-10°C ... 70°C, vlhkost vzduchumax. 80% rH
Rozměry (Š x V x H) 38 x 38	8 x 38 mm
Hmotnost	36 g (včetně baterií)

Ustanovení EU a UK a likvidace

Přístroj splňuje všechny potřebné normy pro volný pohyb zboží v rámci EU a UK.

Tento výrobek, včetně příslušenství a obalu, je elektrický spotřebič, který podle evropských a britských směrnic o odpadních elektrických a elektronických zařízeních, bateriích a obalech musí být recyklován způsobem šetrným

k životnímu prostředí, aby se znovu získaly cenné suroviny.

Další bezpečnostní a dodatkové pokyny najdete na:
