LaserCube - Narzędzie ręczne Laserliner - Bezpłatna instrukcja obsługi

Typ produktu	Laser liniowy (poziomnica laserowa)
Marka	Laserliner
Model	LaserCube
Kategoria	Narzędzie ręczne
Wymiary (dł. x wys. x gł.)	38 x 38 x 38 mm
Waga (z bateriami)	36 g
Zasilanie	3 baterie alkaliczne LR44 / AG13 / V13GA
Czas pracy	Około 4 godzin
Dokładność	±1 mm/m
Długość fali lasera	635 nm
Klasa lasera	2 (< 1 mW) zgodnie z EN 60825-1:2014/AC:2017
Główne funkcje	Poziomowanie poziome i pionowe, użycie na podłodze i ścianie, wbudowana libella, mocowanie na powierzchniach za pomocą specjalnych kołków
Zastosowania	Prace dopasowujące na podłodze i ścianie, poziomowanie, wyrównywanie
Mocowanie ścienne	Specjalne kołki do cienkiego tynku, tapet, drewna, sklejki
Warunki pracy	0°C do 50°C, wilgotność względna maks. 80% RH, wysokość maks. 4000 m
Warunki przechowywania	-10°C do 70°C, wilgotność względna maks. 80% RH
Konserwacja i czyszczenie	Czyścić suchą, miękką szmatką. Nie używać środków ściernych.
Bezpieczeństwo	Laser klasy 2: nie patrzeć w wiązkę, unikać odbić, trzymać poza zasięgiem dzieci
Części zamienne i naprawialność	Baterie wymienne; naprawa możliwa u producenta
Zawartość opakowania	Urządzenie, baterie, kołki mocujące
Producent	Umarex GmbH & Co KG - Laserliner
Normy i certyfikaty	Zgodne z dyrektywami UE i GB, recykling zgodnie z WEEE

Często zadawane pytania - LaserCube Laserliner

Jak włączyć LaserCube?

Naciśnij przełącznik WŁ./WYŁ. znajdujący się z boku urządzenia.

Jakich baterii użyć?

Użyj 3 baterii alkalicznych typu LR44, AG13 lub V13GA.

Jak wymienić baterie?

Otwórz komorę baterii w dolnej części i włóż baterie zgodnie z oznaczoną polaryzacją.

Czy laser jest niebezpieczny?

Jest to laser klasy 2 (<1 mW). Nie patrz bezpośrednio w wiązkę i unikaj odbić od błyszczących powierzchni.

Jak przymocować urządzenie do ściany?

Włóż specjalne kołki w przeznaczone otwory, a następnie przyłóż urządzenie do ściany.

Jaka jest dokładność urządzenia?

Dokładność wynosi ±1 mm na metr.

Czy można używać urządzenia jako poziomicy?

Tak, urządzenie jest wyposażone w libelle poziomą i pionową do precyzyjnego ustawienia, ale tylko na powierzchniach podparcia A.

Jaki jest czas pracy baterii?

Około 4 godzin przy nowych bateriach alkalicznych.

Co zrobić, jeśli laser przestanie działać?

Sprawdź poziom naładowania baterii i wymień je w razie potrzeby. Jeśli problem nadal występuje, skontaktuj się z serwisem.

Jak czyścić urządzenie?

Czyść je suchą, miękką szmatką. Nie używaj chemikaliów ani środków ściernych.

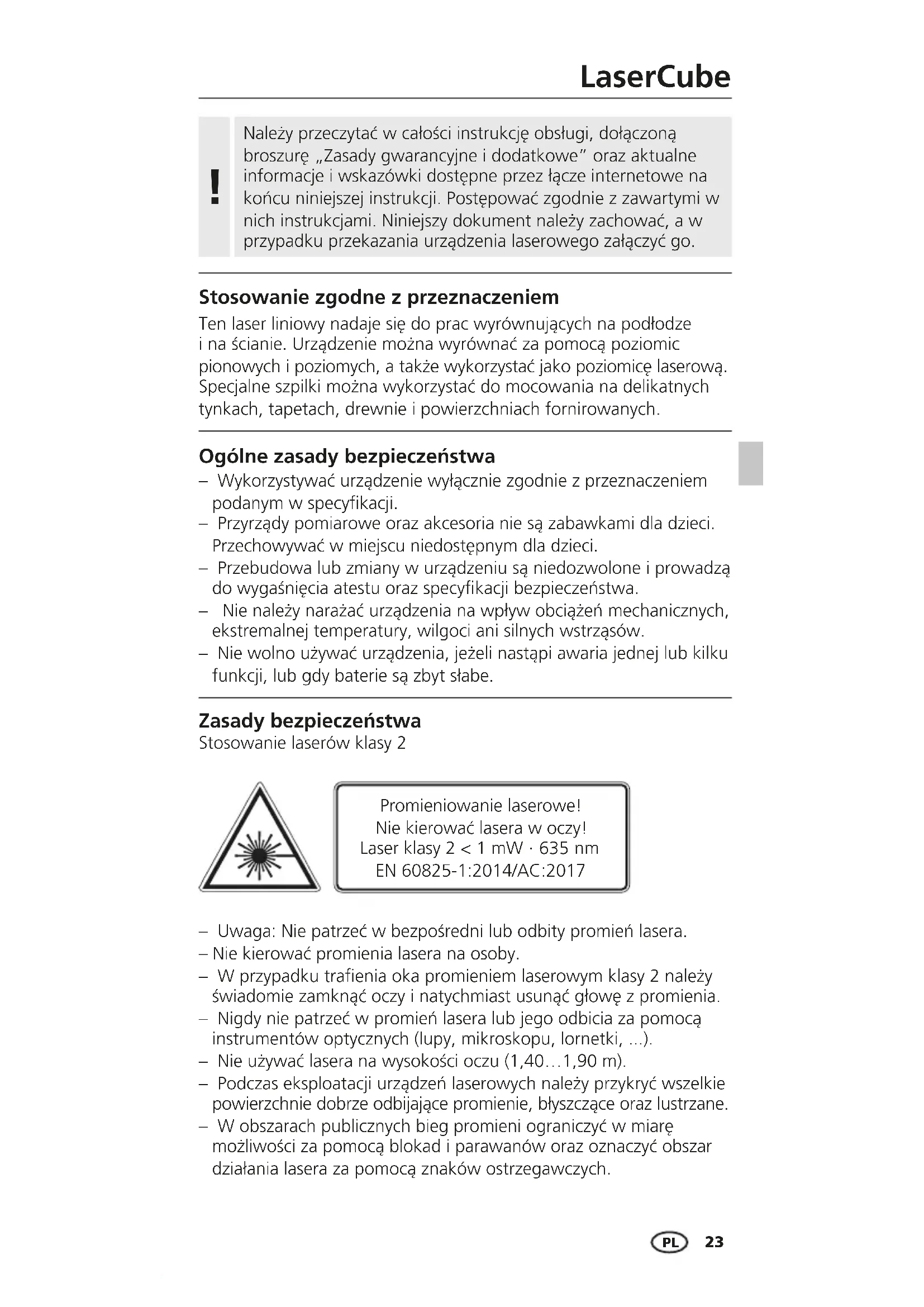

INSTRUKCJA OBSŁUGI LaserCube Laserliner

Należy przeczytać w całości instrukcję obsługi, dołączoną broszurę „Zasady gwarancyjne i dodatkowe” oraz aktualne informacje i wskazówki dostępne przez łącze internetowe na końcu niniejszej instrukcji. Postępować zgodnie z zawartymi w nich instrukcjami. Niniejszy dokument należy zachować, a w przypadku przekazania urządzenia laserowego załączyć go.

Stosowanie zgodne z przeznaczeniem

Ten laser liniowy nadaje się do prac wyrównujących na podłodze i na ścianie. Urządzenie można wyrównać za pomocą poziomic pionowych i poziomych, a także wykorzystać jako poziomicę laserową. Specjalne szpilki można wykorzystać do mocowania na delikatnych tynkach, tapetach, drewnie i powierzchniach fornirowanych.

Ogólne zasady bezpieczeństwa

• Wykorzystywać urządzenie wyłącznie zgodnie z przeznaczeniem podanym w specyfikacji.
  – Przyrządy pomiarowe oraz akcesoria nie są zabawkami dla dzieci. Przechowywać w miejscu niedostępnym dla dzieci.
  – Przebudowa lub zmiany w urządzeniu są niedozwolone i prowadzą do wygaśnięcia atestu oraz specyfikacji bezpieczeństwa.
  – Nie należy narażać urządzenia na wpływ obciążení mechanicznych, ekstremalnej temperatury, wilgoci ani silnych wstrząsów.
  – Nie wolno używać urządzenia, jeżeli nastąpi awaria jednej lub kilku funkcji, lub gdy baterie są zbyt słabe.

Zasady bezpieczeństwa

Stosowanie laserów klasy 2

Promieniowanie laserowe! Nie kierować lasera w oczy! Laser klasy 2 < 1 mW · 635 nm EN 60825-1:2014/AC:2017

– Uwaga: Nie patrzeć w bezpośredni lub odbity promień lasera.
– Nie kierować promienia lasera na osoby.
– W przypadku trafienia oka promieniem laserowym klasy 2 należy świadomie zamknąć oczy i natychmiast usunąć głowę z promienia.
– Nigdy nie patrzeć w promień lasera lub jego odbicia za pomocą instrumentów optycznych (lupy, mikroskopu, lornetki, ...).
– Nie używać lasera na wysokości oczu (1,40...1,90 m).
- Podczas eksploatacji urządzeń laserowych należy przykryć wszelkie powierzchnie dobrze odbijające promienie, błyszczące oraz lustrzane.
– W obszarach publicznych bieg promieni ograniczyć w miarę możliwości za pomocą blokad i parawanów oraz oznaczyć obszar działania lasera za pomocą znaków ostrzegawczych.

Laserliner

Zasady bezpieczeństwa

Postępowanie z promieniowaniem elektromagnetycznym

- Przyrząd pomiarowy odpowiada przepisom i wartościom granicznym kompatybilności elektromagnetycznej zgodnie z dyrektywą EMC 2014/30/UE, która pokrywa się z dyrektywą RED 2014/53/UE.

– Należy zwracać uwagę na lokalne ograniczenia stosowania np. w szpitalach, w samolotach, na stacjach paliw oraz w pobliżu osób z rozrusznikami serca. Występuje możliwość niebezpiecznego oddziaływania lub zakłóceń w urządzeniach elektronicznych i przez urządzenia elektroniczne.

- W przypadku dokonywania pomiaru w pobliżu wysokiego napięcia lub w silnym przemiennym polu elektromagnetycznym dokładność pomiaru może być zaburzona.

1 Zakładanie baterii

Otworzyć komorę baterii i włożyć baterie zgodnie z symbolami instalacyjnymi. Zwrócić przy tym uwagę na prawidłową biegunowość.

1 Okienko promieni lasera
2 Komora baterii (od dołu)
3 Przełącznik WŁ./WYŁ
4 Libelki

2 Stosowanie na podłożu

Ustawić urządzenie na podłożu i włączyć.

Libelki ustawione są tylko do czterech powierzchni przylegania A (patrz rysunek). W przypadku przyłożenia do powierzchni B urządzenie nie może być używane jako poziomica.

3 Stosowanie na ścianie

W celu niwelowania poziomego i pionowego przyłożyć urządzenie do ściany. Następnie ustawić urządzenie za pomocą libelek.

4 Mocowanie do ściany

1. Przyłożyć przyrząd do ściany.
2. Wsunąć specjalne kołki do przewidzianych do tego otworów.

Dane techniczne (Zmiany zastrzeżone. 23W10)
Dokładność ± 1 mm / m
Długość fali lasera 635 nm
Klasa lasera 2 / < 1 mW (EN 60825-1:2014/AC:2017)
Pobór mocy	3 x baterie alkaliczne(LR 44 / AG13 / V13GA)
Czas pracy baterie 4 godzin (baterie alkaliczne)
Warunki pracy	0°C ... 40°C, wilgotność powietrza maks. 80% wilgotności względnej, bez skraplania, wysokość robocza maks. 4000 m nad punktem zerowym normalnym
Warunki przechowywania	-10°C ... 70°C, wilgotność powietrza maks. 80% wilgotności względnej
Wymiary (szer. x wys. x gł.)	38 x 38 x 38 mm
Masa 36 g (z baterie)

Przepisy UE i UK oraz utylizacja

Urządzenie spełnia wszelkie normy wymagane do wolnego obrotu towarów w UE i UK.

Ten produkt, wraz z akcesoriami i opakowaniem, jest urządzeniem elektrycznym, które należy poddać recyklingowi w sposób przyjazny dla środowiska, zgodnie z dyrektywami europejskimi i brytyjskimi dotyczącymi zużytego sprzętu elektrycznego i elektronicznego, baterii i opakowań, w celu odzyskania cennych surowców.

Dalsze wskazówki dotyczące bezpieczeństwa i informacje dodatkowe patrz: https://packd.li/II/ACT/in
