MetricMaster Plus - Narzędzie ręczne Laserliner - Bezpłatna instrukcja obsługi

Typ produktu	Suwmiarka cyfrowa
Marka	Laserliner
Model	MetricMaster Plus
Kategoria	Narzędzie ręczne
Zakres pomiarowy	0 … 150 mm / 0 … 6 cali
Rozdzielczość	0,01 mm / 0,0005 cala
Dokładność	± 0,03 mm / 0,0005 cala
Wyświetlacz	Wyświetlacz ciekłokrystaliczny (LCD) 5-cyfrowy
Funkcje pomiarowe	Pomiar zewnętrzny, wewnętrzny, głębokości, różnicowy (zerowanie), stopniowy
Przełączanie jednostek	mm / cal za pomocą dedykowanego przycisku
Zasilanie	1 bateria guzikowa LR44
Automatyczne wyłączanie	Po około 5 minutach bezczynności
Wymiary (dł. x szer. x wys.)	246 x 77 x 17 mm
Waga (z baterią)	175 g
Warunki pracy	0 °C … 30 °C, wilgotność względna maks. 80 % (bez kondensacji)
Warunki przechowywania	0 °C … 50 °C, wilgotność względna maks. 80 % (bez kondensacji)
Konserwacja i czyszczenie	Czyścić lekko wilgotną szmatką; nie używać agresywnych środków czyszczących ani rozpuszczalników. Wyjąć baterię w przypadku dłuższego przechowywania.
Instrukcje bezpieczeństwa	Ostre powierzchnie pomiarowe – obchodzić się ostrożnie. Nie narażać urządzenia na wstrząsy ani ekstremalne temperatury. Używać wyłącznie zgodnie z przeznaczeniem.
Zalecana kalibracja	Sprawdzić pozycję zerową przed każdym użyciem; zalecana coroczna kalibracja
Zgodność	CE (dyrektywa EMC 2014/30/UE), WEEE

Często zadawane pytania - MetricMaster Plus Laserliner

Jak zainstalować baterię w MetricMaster Plus?

Otwórz komorę baterii (oznaczenie 12) i włóż baterię guzikową LR44, przestrzegając symboli biegunowości. Zamknij komorę.

Jak przełączać między jednostkami mm a cal?

Naciśnij krótko przycisk 2 (Przełączanie jednostki miary), aby przełączać między milimetrami a calami, nawet podczas pomiaru.

Co oznaczają migające cyfry na wyświetlaczu?

Migające cyfry wskazują na słabe napięcie baterii. Wymień baterię na nową.

Jak skalibrować suwmiarkę?

Przed każdym użyciem całkowicie zamknij szczęki pomiarowe i sprawdź, czy wyświetlacz wskazuje 0. W razie potrzeby naciśnij przycisk zerowania (oznaczenie 4). Zalecana jest coroczna kalibracja.

Jak czyścić urządzenie?

Czyścić lekko wilgotną szmatką. Nie używać ściernych środków czyszczących, rozpuszczalników ani alkoholu. Wyjąć baterię przed dłuższym przechowywaniem.

Co zrobić, jeśli wyświetlacz pozostaje wyłączony?

Sprawdź baterię: wymień ją, jeśli jest zużyta. Jeśli problem nie ustąpi, wyczyść styki baterii. Jeśli wyświetlacz nadal jest wyłączony, wyjmij baterię, odczekaj 1 minutę i włóż ją ponownie.

Jak używać funkcji pomiaru głębokości?

Użyj głębokościomierza (oznaczenie 7) znajdującego się na końcu urządzenia. Umieść podstawę przyrządu na krawędzi obiektu i opuść głębokościomierz do dna.

Jak zatrzymać zmierzoną wartość?

Dokręć śrubę blokującą (oznaczenie 10), aby zablokować wyświetlaną wartość. Pozwala to zachować pomiar po zdjęciu przyrządu.

Jaka jest dokładność przyrządu?

Dokładność wynosi ± 0,03 mm (0,0005 cala) w całym zakresie pomiarowym, w określonych warunkach pracy.

Czy urządzenie jest wodoodporne lub odporne na wodę?

Nie, urządzenie nie jest wodoodporne. Unikaj kontaktu z wodą i nadmierną wilgocią. Przechowuj w suchym miejscu.

INSTRUKCJA OBSŁUGI MetricMaster Plus Laserliner

Naleź przyȩcytać w całosci instrukcję obshugi, dołączona broszure „Zasady gwarancyjne i dodatkowej" oraz aktualne informacja i wskazowych dostepné przyȩcie internetowej na koncu niniejszej instrukcjymi. Postepować zgodnia z zawartymi w nich instrukcjami. Niniejsza instrukcjymi sązy zachowania, w przypadku przyȩkania urzadzenia, wraczyć kolejnemu posiadaczowy.

Funkcja / zastosowanie

Cyfrowa suwmiarka do preczyjngo pomiaru dugoosci

• Funkcje: pomiar zewnetrzny, pomiar wewnetrzny, pomiar glebokosci, pomiar roznicowy za pomoca pozyci zerowej, pomiar stopniowy
• Ustalenie okreslonego zakresu pomiarowej za pomocą s Ruby zaciskowej
  -5-cyfrowwy wyswietlacz
  Zakres pomiaru: 0 ... 150 mm

Ogólne zasady bezpiecznychstwa

• Wykorystywać urzadzenia wyłącznie do zastosowania podanego w specyfikacje.
• Urzadzenie i seinem akcesoria nie są jabawkami dla przyeci.
• Nie modyfikować konstrukcji urzadzenia.
• Nie nalezy narzać urzadzenia na wphyw obciążen mechanicznych, ekstremalnej temperatury, wilgoci ani silnych wstrzasów.
• NiebezpieczeNSTwo uszkodzenia! Powierzchnie pomiarowe moga zarysować delikatny mierzony przyedmiot.
• Niebezpiecznebstwo skaleczenia! Powierzchnie pomiarowe są ostre i spiczaste, w związku z czym moga powodowej obrażeniacia. Dlatego naleź zawsze chwytać za odpowiednie uchwyty.

Zasady bezpieczneystwa

Postepowanie z promieniowaniem elektromagnetycznym

• Przyrzad pomiarowy zostal skonstruowany zgodnie z przypeisi i wartosciami granicznych kompatybilnosci elektromagnetycznej wq dyrektywy EMC 2014/30/UE.
• Naleź y zwracać uwage na lokalne ograniczenia stosowania np. w szpitalach, w samolotach, na stacjach paliw oraz w povlizu osob z rozrusznikami serca. Wystepuje moziwość niebezpiecznego oddziatywania lub zakłocen w urzadzeniach elektronicznych i przyez urzadzenia elektronicze.

1 Zakladanie baterii

Otworzyc komore baterii i wiozyc baterie (1x LR44 bateria plaska) zgodnie z symbolami instalacynymi. Zwrocic przy tym uwage na prawidlowa biegunowosc.

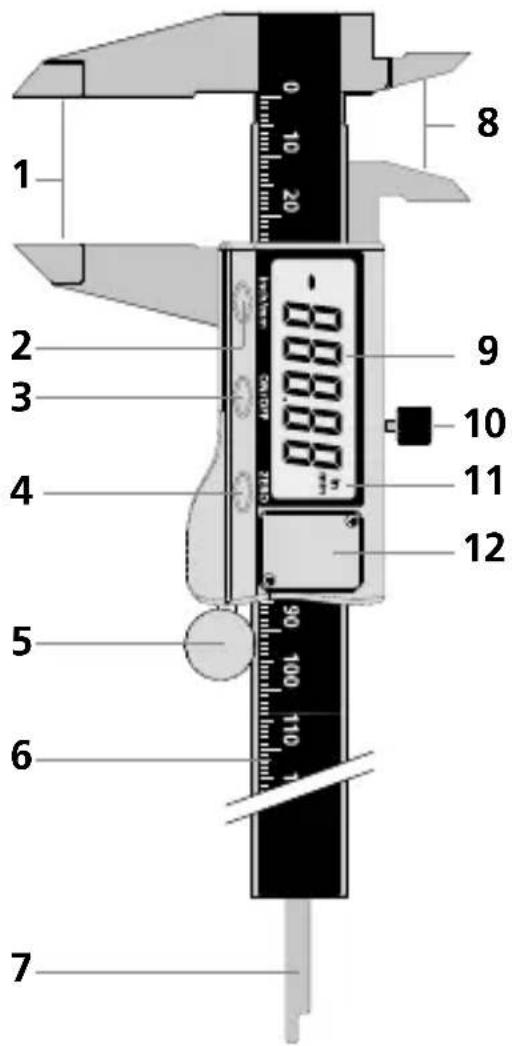

1 Ramiona pomiarowe do pomiaru zewnetrznego
2 Przeloczanie jegnostki pomiarowej in / mm
3 Wylacznik wącz / wyłacz
4 Pozycja zerowa wskaźnika cyfrowego
5 Pokretlo do regulacci preczyjnej
6 Skala 0 ... 150 mm
7 Gfegobokosciomierz
8 Ramiona pomiarowe do pomiaru wewnetrznego
9 Wyswietlacz LCD
10 Sruba zaciskowa doustalenia wartosci pomiarowej
11 Jednostka pomiaru in / mm
12 Komora baterii

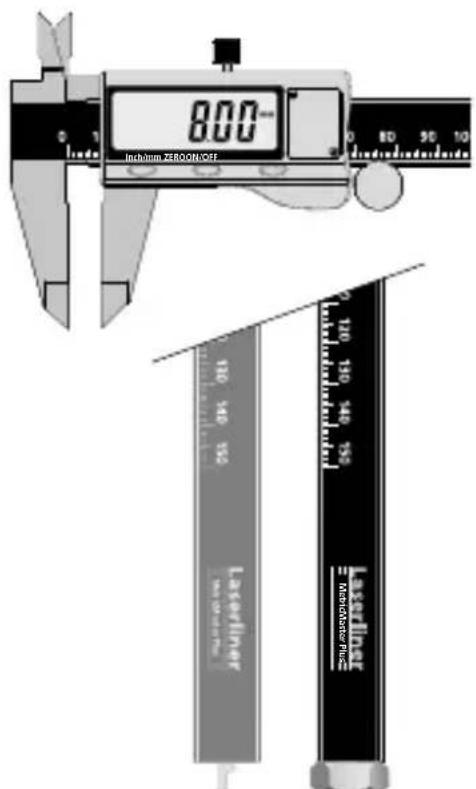

1 Pomiar zewnetrzny Pomiar 3ebokosci

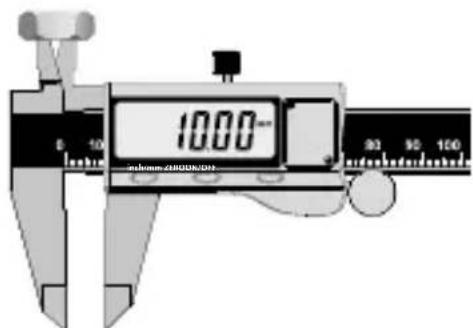

Pomiar wewnetrzny

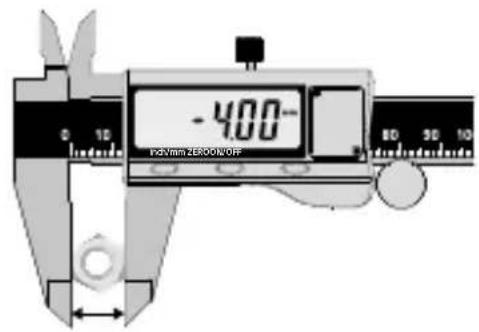

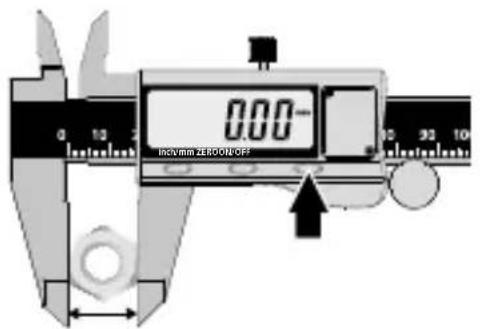

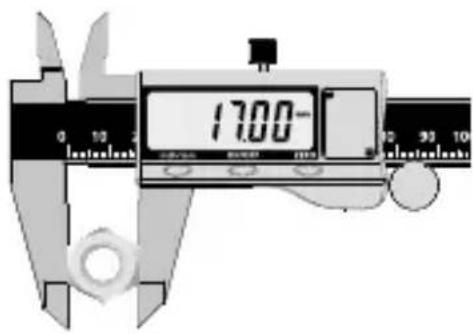

4 Pomiar roznicowy za pomocagozycji zerowej

17 mm 13 mm

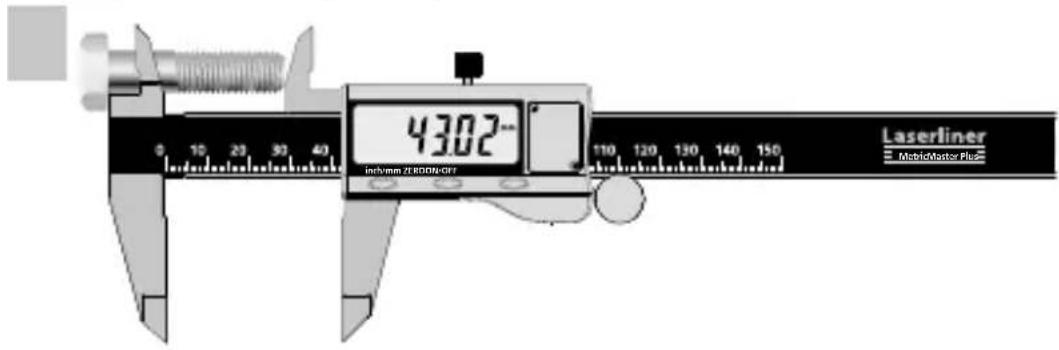

5 Pomiar stopniowy

Przeloczanie jegnostki pomiaru

Abyzmienic Jednostke pomiaru z mm na cal, nacisnac krtoko przycisk 2. Przelaczenia maybe wykonac w trakcie aktywnego pomiaru.

Automatyczne wyłaczanie

Urzadzenie wyłacza są automatycznie po ok. 5 minutach braku aktywnosci.

Rozwiagywanie problemów

Problem Mnżliwa	przyczyna	Rozwiȩzanie
Migȩść cyfry Niskie	napiȩcie Wymienić baterié
Brak wskazania Niskie	napiȩcie Wymienić baterié
Brak wskazania Zły kontakt WyczyScić baterié
Nieregularne lub zamarznięte wskazanie	Będ wewétrzny Wyjȩć baterié, odkȩć 1 minuţe, wȩżyć baterié

Kalibracja

Przyrzad pomiarowy napiecia musi byc regularnie kalibrowany i testowany w celu zapewnienia dokladnosciwyników pomiarowy. Zalecamy przyepamrowadzać kalibracja raz na rok.

Przed kaźdym uzyciem skontrolować pozycje zerówn poprzej zsuniecie ramion pomiarowych.

Wskazówki dotyczé konserwacje i pielegnacje

OczySci wszystkie komponenty lekko zwilzona sciereczka; unika stosowania srodkow czyszczacych, srodkow do szorOWania i rozpuszczalnikow. Przed dluzszym skladowaniem wyja c baterie. Przechowywauc uradzenie w czystm, suchym mistrscu.

Dane Techniczne

(Zastrzega są mözgliwość zmieian technicznych. 18W40)
Zakres pomiaru 0 ... 150 mm / 0 ... 6"
Rozdzielczość 0,01 mm / 0.00	05"
Dokładnosć ± 0,03 mm / 0,00	05"
Warunki pracy	0°C...30°C, Wilgotność powietrza maks. 80% wilgotność wzwględnej, bez skraplania, Wysokość robocza maks. 4000 m nad punktem zerowym normalnym
Warunki przechowywnia	0°C...50°C, Wilgotność powietrza maks. 80% wilgotność wzwględnej
Zasilanie 1x LR44 bateria pląska
Wymiary (szer. x wys. x gl.) 246 x 77 x 17 mm
Masa (z bateriaj) 175 g

Przepisy UE i usuwanie

Przyrzad spelnilia wzystkie normy wymagane do wolnego obrotu toward w UE.

Produkt ten jest urzadzeniem elektrycznym i zgodnia z europejska dyrektywa dotyczaca złomu elektryczné i elektronicznego naleźy je zbierać i usuwac oddzielnie.

Dalsze wskazówki dotyczne bezpiecznychwa i informacja dodatkowe patrz:

http://laserliner.com/info/?an=AGZ
