Tipo de producto	Calibrador digital
Marca	Laserliner
Modelo	MetricMaster Plus
Categoría	Herramienta manual
Rango de medición	0 … 150 mm / 0 … 6 pulgadas
Resolución	0,01 mm / 0,0005 pulgada
Precisión	± 0,03 mm / 0,0005 pulgada
Pantalla	Pantalla de cristal líquido (LCD) de 5 dígitos
Funciones de medición	Medición exterior, interior, de profundidad, diferencial (puesta a cero), a escalones
Cambio de unidad	mm / pulgada mediante tecla dedicada
Alimentación	1 pila botón LR44
Apagado automático	Después de aproximadamente 5 minutos de inactividad
Dimensiones (L x An x Al)	246 x 77 x 17 mm
Peso (pila incluida)	175 g
Condiciones de trabajo	0 °C … 30 °C, humedad relativa máx. 80 % (sin condensación)
Condiciones de almacenamiento	0 °C … 50 °C, humedad relativa máx. 80 % (sin condensación)
Mantenimiento y limpieza	Limpiar con un paño ligeramente húmedo; no usar productos de limpieza agresivos ni disolventes. Retirar la pila en caso de almacenamiento prolongado.
Instrucciones de seguridad	Superficies de medición afiladas – manipular con precaución. No someter el aparato a golpes ni a temperaturas extremas. Utilizar solo para los fines previstos.
Calibración recomendada	Verificar la posición cero antes de cada uso; calibración anual recomendada
Conformidad	CE (directiva EMC 2014/30/UE), RAEE

Preguntas frecuentes - MetricMaster Plus Laserliner

¿Cómo instalar la pila del MetricMaster Plus?

Abra el compartimento de pilas (referencia 12) e inserte una pila botón LR44 respetando los símbolos de polaridad. Cierre el compartimento.

¿Cómo cambiar entre las unidades mm y pulgada?

Presione brevemente la tecla 2 (Cambio de unidad de medida) para alternar entre milímetros y pulgadas, incluso durante una medición.

¿Qué significan los números parpadeantes en la pantalla?

Los números parpadeantes indican baja tensión de la pila. Reemplace la pila por una nueva.

¿Cómo calibrar el calibrador?

Antes de cada uso, cierre completamente las ramas de medición y verifique que la pantalla indique 0. Si es necesario, presione la tecla de puesta a cero (referencia 4). Se recomienda una calibración anual.

¿Cómo limpiar el aparato?

Limpie con un paño ligeramente húmedo. No use productos de limpieza abrasivos, disolventes ni alcohol. Retire la pila antes de un almacenamiento prolongado.

¿Qué hacer si la pantalla permanece apagada?

Verifique la pila: reemplácela si está agotada. Si el problema persiste, limpie los contactos de la pila. Si la pantalla sigue apagada, retire la pila, espere 1 minuto y vuelva a colocarla.

¿Cómo usar la función de medición de profundidad?

Use la sonda de profundidad (referencia 7) situada en el extremo del aparato. Coloque la base del instrumento en el borde del objeto y baje la sonda hasta el fondo.

¿Cómo congelar un valor medido?

Apriete el tornillo de fijación (referencia 10) para bloquear el valor mostrado. Esto permite conservar la medición después de retirar el instrumento.

¿Cuál es la precisión del instrumento?

La precisión es de ± 0,03 mm (0,0005 pulgada) en todo el rango de medición, en las condiciones de trabajo especificadas.

¿El aparato es hermético o resistente al agua?

No, el aparato no es hermético. Evite todo contacto con agua y humedad excesiva. Almacénelo en un lugar seco.

MANUAL DE USUARIO MetricMaster Plus Laserliner

Lea atentamente las instrucciones y el libro adjunto de «Garantía e información complementaria», asi como toda la información eindicaciones en el enlace de Internet indicado al final de estas instrucciones. Siga las instrucciones indicadas en ellas. Conserve esta documento y entrega con el dispositivo si cambia de manos.

Función / Uso

Calibre pie de rey digital para medir longitudes con precision
- Funciones: medicación exterior, interior, de profundidad, de referencia via punto cero y de desniveles
- Fijación del rango de medicación calculado con el botón de freno
- Pantalla de 5 digitos
- Gama de medicación: 0 ... 150 mm

Indicaciones generales de seguridad

• Utilice el aparato únicamente para los usos previstos dentro de las specifications.
• El aparato y sus accesorios no son juguetes infantiles.
• No está permitido modifier la construcción del aparato.
• No exponga el aparato a cargas mecánicas, temperatas muy elevadas, humedad o vibraciones fuertes.
• Peligro de danos! Las superficies de medicacion peuvent rayar los objetivos a medir sensibles.
• Peligro de corte! Las superficies de medicacion son afiladas y punzantes y pueda causar lesiones, por lo que se debe agarrar el aparato siempre por el mango previsto.

Instrucciones de seguridad

Manejo de radiación electromagnética

• El instrumento de medicación cumple las normas y limitaciones de compatibiliad electromagnética según la Directiva 2014/30/UE de compatibiliad electromagnética (EMC).
• Es Neededo observar las limitaciones de uso locales, por ejemplo en hospitales, aviones, gasolineras o circa de personas con marcapasos. Se pueda produir efectos peligrosos o interferencias sobre los dispositivos electronicos o por causa de这些东西.

1 Poner la bateria

Abra la caja para pilas e inserte la bateria (1 pila de botón LR44) según los simbolos de instalación. Coloque la bateria en el polo correcto.

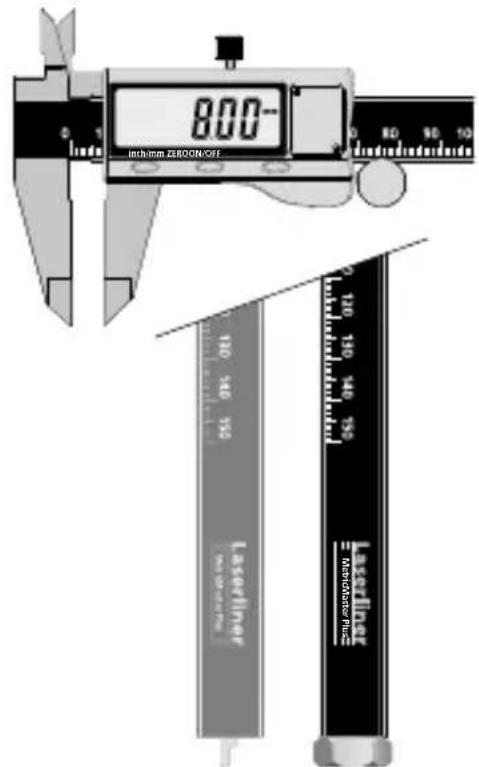

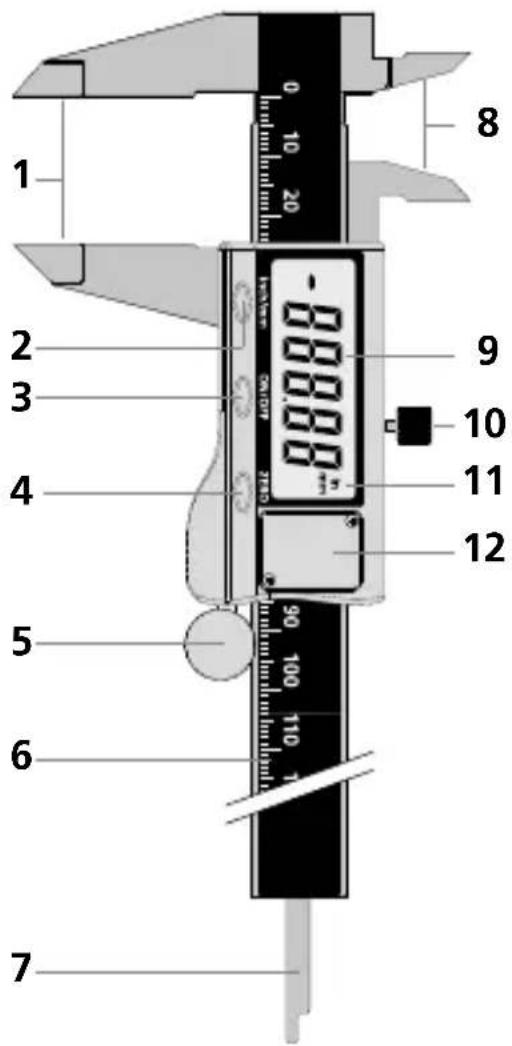

MetricMaster Plus

1 Mordaza para la medicación exterior
2 Cambio de la unidad de medicación pulgadas / mm
3 Interruptor On/Off
4 Botón para poder a cero la pantalla digital
5 Rueda de ajuste fino
6 Escala de 0 ... 150 mm
7 Barra para medicación de profundidad
8 Mordaza para la medicación interior
9 Pantalla LC
10 Botón de freno para fijar el valor medido
11 Unidad de medicación pulgadas / mm
12 Compartimento de pilas

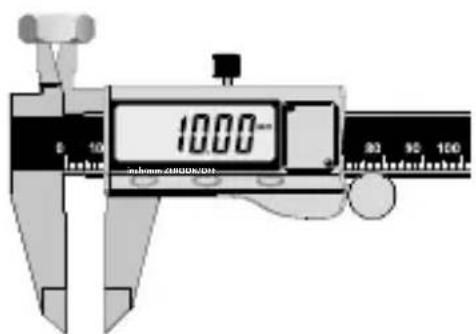

3Medicion exterior Medicion d profundidad

2 Medicación interior

Laserliner

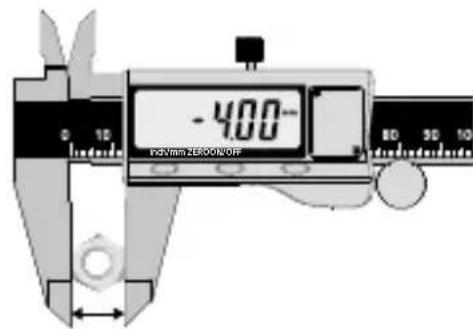

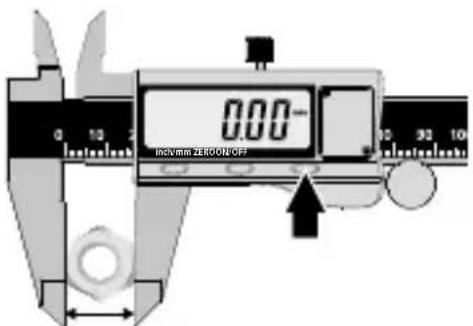

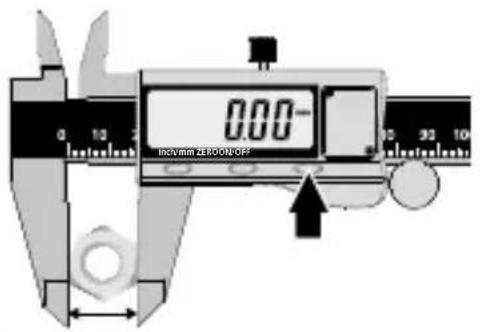

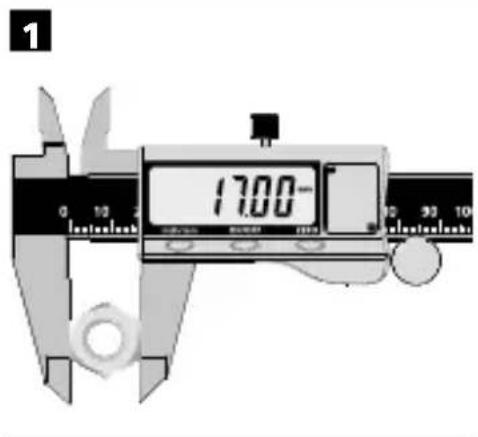

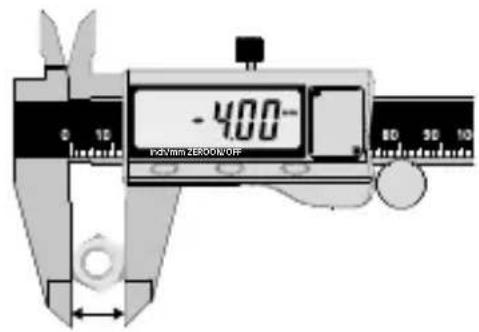

4 Medicion de referencia via punto cero

17 mm 13 mm

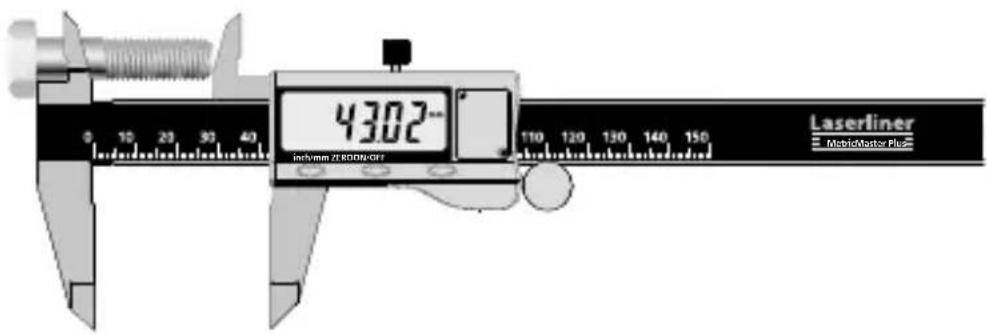

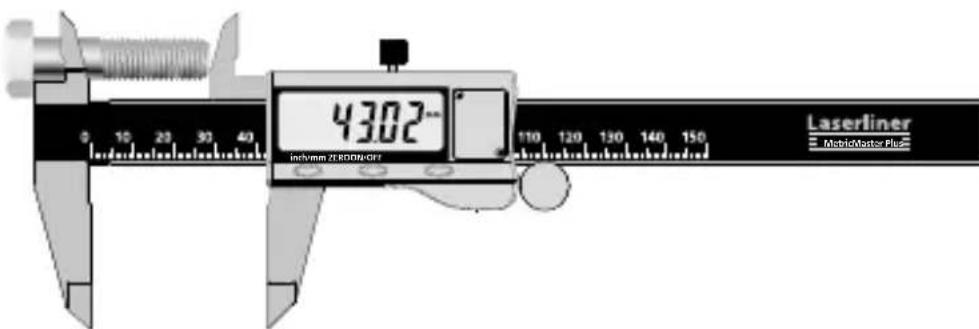

5 Medicion de desniveles

Cambio de unidades

Paracaebari entre las unidades de medico de mm y pulgadas, pulse brevemente el boton 2. El cambio possible efectuarse durante la medicacion.

Apagado automatico

El aparato se apaga automatistically al cabo de los 5 Minutes de inactividad.

Corrección de erros

Problema Posible causa Solución
Cifras intermitentes Tensión baja Cambiar la pila	pila
Ninguna indicación en pantalla	Tensión baja Cambiarla pila
Ninguna indicación en pantalla	Contacto deficientelimpiar la pila
Indicación irregular o congelada	Error interno Retirar la pila,esperar 1 minuto y colocarla de nuevo

Calibración

El aparato tiene que ser calibrado y verificado con regularidad parapoder garantizar la precision en los resultados de medicación. Se recomienda un intervalo de calibración de un año.

Antes de cada uso se debe controlar la posicion cero cerrando las mordazas de medicacion.

Indicaciones sobre el mantenimiento y el cuidado

Limpie todos los componentes con un paño ligeramente humedecido y evite el uso de productos de limpieza, abrasivos y insolventes. Retire la/s pila/s para guardar el aparato por un periodo prolongado. Conserve el aparato en un lugar limpio y seco.

Datas táncicos (Sujeto a Modifications tícnicas. 18W40)
Gama de medicación 0 ... 150 mm / 0 ... 6"
Resolución 0,01 mm / 0.0005"
Precisión ± 0,03 mm / 0,0005"
Condicaciones de trabajo	0°C...30°C, Humedad del aire max. 80% rH, no condensante, Altitud de trabajo max. 4000 m sobre el nivel del mar (nivel normal cero)
Condicaciones de almacén	0°C...50°C, Humedad del aire max. 80% rH
Alimentación 1 pila de botón	LR44
Medidas (An x Al x F) 246 x 77 x 17 mm
Peso (pila incluida) 175 g

Dispositiones europeas y eliminación

El aparato cumple todas las normasrequireidas para el libre refrico de mercancias en la UE.

Se tratate de un aparato electrico, por lo que debes ser recogido y eliminado por分开arido conforme a la directiva europea relativ a los aparatos electricos y electronicos usados.

Más información detallada y de seguridad en:

http://laserliner.com/info/?an=AGZ
