AutoCrossLaser 3C Plus - Herramienta de mano Laserliner - Manual de uso y guía de instrucciones gratis

Tipo de producto	Nivel láser de líneas (herramienta manual)
Modelo	AutoCrossLaser 3C Plus
Marca	Laserliner
Láseres	1 horizontal, 2 verticales, 1 plomada (punto inferior)
Longitud de onda del láser	635 nm (láser de línea) / 650 nm (láser de plomada)
Clase de láser	2M (línea) / 2 (plomada)
Potencia de salida	< 5 mW (línea) / < 1 mW (plomada)
Rango de autonivelación	± 2.5°
Precisión	± 2 mm / 10 m
Fuente de alimentación	3 pilas AA de 1.5 V
Tiempo de funcionamiento	Aprox. 16 horas
Temperatura de funcionamiento	0 °C a +50 °C
Temperatura de almacenamiento	-10 °C a +70 °C
Peso (incl. pilas)	1.4 kg
Dimensiones (An x Al x Pr)	120 x 190 x 120 mm
Rosca de montaje	5/8" (inferior)
Características especiales	Tecnología PowerBright, RX-READY, ajuste vernier, patas ajustables, bloqueo del péndulo, adaptador de trípode
Indicador de batería	Advertencia de batería baja mediante el nivel de burbuja parpadeante
Verificación de calibración	Realizada por el usuario con el método de dos paredes
Seguridad	Láser clase 2M, no mirar fijamente al haz, mantener alejado de los niños
Mantenimiento	Verificar la calibración regularmente, limpiar con un paño suave, almacenar en un lugar seco
Cumplimiento	CE, directiva WEEE

Preguntas frecuentes - AutoCrossLaser 3C Plus Laserliner

¿Cómo enciendo el AutoCrossLaser 3C Plus?

Gire el cierre de transporte (2) en sentido horario para liberar el bloqueo del péndulo. El dispositivo se autonivelará y el láser horizontal se encenderá constantemente. Use los botones H y V para encender/apagar los láseres individualmente.

¿Qué debo hacer si los láseres parpadean continuamente?

El parpadeo indica que el dispositivo está fuera de su rango de autonivelación (±2.5°). Use las patas ajustables (6) para nivelar el dispositivo o colóquelo sobre una superficie más nivelada. El nivel de burbuja circular (8) ayuda con la alineación aproximada.

¿Cómo puedo verificar la calibración del nivel láser?

Coloque el dispositivo a medio camino entre dos paredes separadas al menos 5 m. Marque los puntos A1 y A2, luego mueva el dispositivo cerca de una pared y marque A3. La diferencia entre A2 y A3 debe ser ≤ 2 mm por 10 m. Si no, contacte al servicio técnico.

¿Puedo usar el AutoCrossLaser 3C Plus con un receptor láser?

Sí, presione el botón de modo receptor manual (10) para cambiar al modo de pulsación. Las líneas láser se oscurecen pero pueden ser detectadas por receptores láser RX compatibles para largas distancias o luz brillante.

¿Cómo reemplazo las pilas?

Abra el compartimiento de pilas (9) en la parte inferior. Inserte 3 pilas AA de 1.5 V según los símbolos de polaridad. Cierre el compartimiento. La advertencia de batería baja se indica mediante el nivel de burbuja parpadeante (8).

¿Qué es el bloqueo de transporte y cómo lo uso?

El cierre de transporte (2) bloquea el sistema de péndulo. Siempre gírelo en sentido antihorario para bloquear el péndulo antes de mover o almacenar el dispositivo para evitar daños. Apague el dispositivo primero.

¿Qué precisión tiene el AutoCrossLaser 3C Plus?

El dispositivo tiene una precisión de ± 2 mm por 10 m. El rango de autonivelación es de ±2.5°. Las verificaciones de calibración regulares aseguran la precisión. La precisión de la línea vertical se puede comprobar con una plomada con una desviación ≤ ±1.5 mm.

¿Qué son las tecnologías PowerBright y RX-READY?

PowerBright utiliza diodos de alto rendimiento para líneas láser súper brillantes visibles a largas distancias y con luz brillante. RX-READY hace que las líneas láser pulsen a alta frecuencia para ser detectadas por receptores láser en condiciones de luz desfavorables.

¿Puedo usar el AutoCrossLaser 3C Plus en exteriores?

Sí, pero la visibilidad puede reducirse con luz solar intensa. Se recomienda usar el modo receptor manual con un receptor láser para uso en exteriores a largas distancias. El dispositivo funciona a temperaturas de 0 °C a +50 °C.

¿Cómo limpio y mantengo el nivel láser?

Mantenga las ventanas láser limpias con un paño suave y seco. No use disolventes. Almacene el dispositivo en un lugar seco con el péndulo bloqueado. Verifique la calibración antes de usar, después del transporte y después de un almacenamiento prolongado.

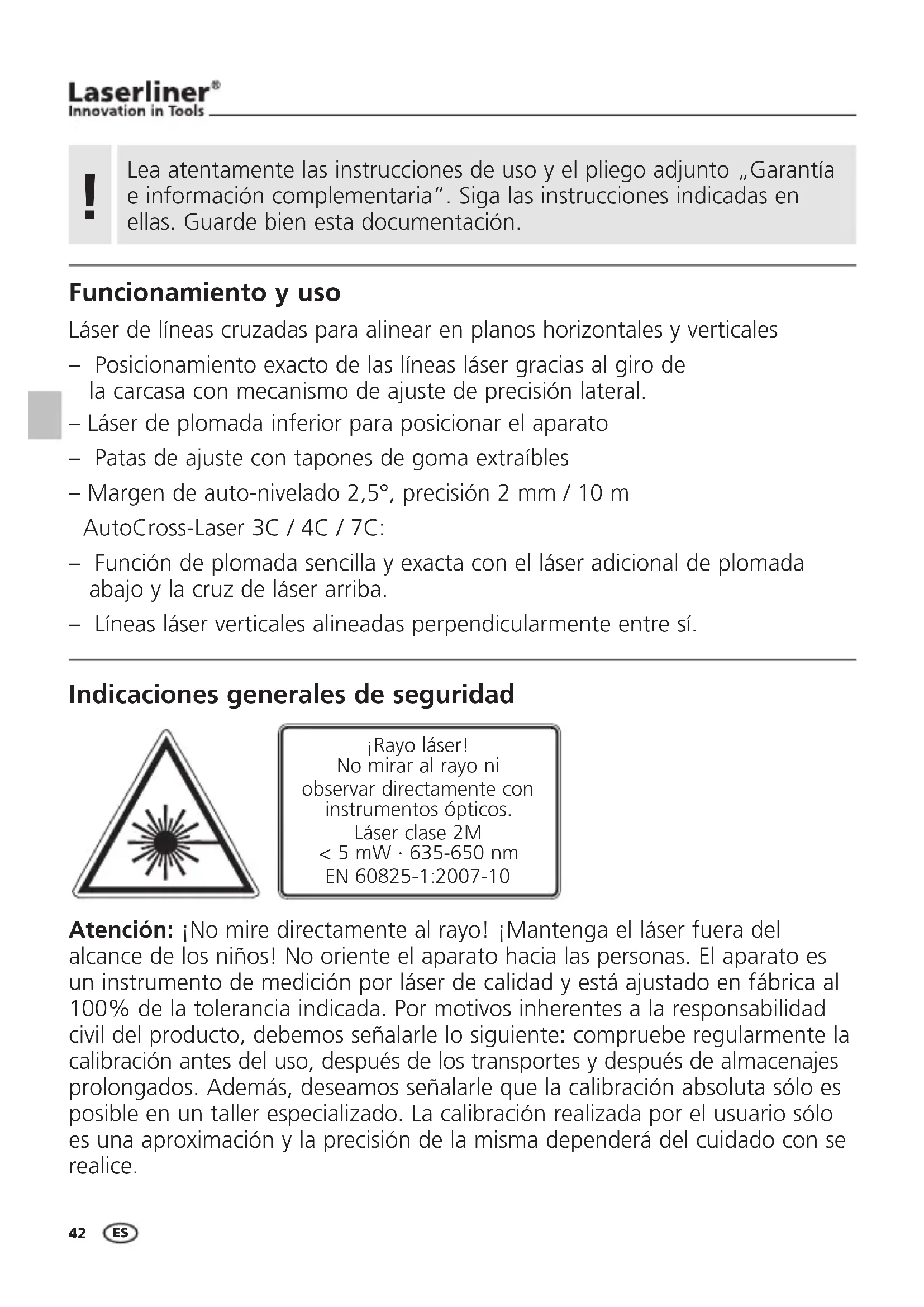

MANUAL DE USUARIO AutoCrossLaser 3C Plus Laserliner

Lea atentamente las instrucciones de uso y el pliego adjunto „Garantía e información complementaria“. Siga las instrucciones indicadas en ellas. Guarde bien esta documentación.

Funcionamiento y uso

Láser de líneas cruzadas para alinear en planos horizontales y verticales

• Posicionamiento exacto de las líneas láser gracias al giro de la carcasa con mecanismo de ajuste de precisión lateral.
• Láser de plomada inferior para posicionar el aparato
• Patas de ajuste con tapones de goma extraíbles
• Margen de auto-nivelado 2,5°, precisión 2 mm / 10 m

AutoCross-Laser 3C / 4C / 7C:

• Función de plomada sencilla y exacta con el láser adicional de plomada abajo y la cruz de láser arriba.
• Líneas láser verticales alineadas perpendicularmente entre sí.

Indicaciones generales de seguridad

¡Rayo láser! No mirar al rayo ni observar directamente con instrumentos ópticos.

Láser clase 2M < 5 mW · 635-650 nm EN 60825-1:2007-10

Atención: ¡No mire directamente al rayo! ¡Mantenga el láser fuera del alcance de los niños! No oriente el aparato hacia las personas. El aparato es un instrumento de medición por láser de calidad y está ajustado en fábrica al 100% de la tolerancia indicada. Por motivos inherentes a la responsabilidad civil del producto, debemos señalarle lo siguiente: compruebe regularmente la calibración antes del uso, después de los transportes y después de almacenajes prolongados. Además, deseamos señalarle que la calibración absoluta sólo es posible en un taller especializado. La calibración realizada por el usuario sólo es una aproximación y la precisión de la misma dependerá del cuidado con se realice.

Características especiales

LEVEL Alineación automática del aparato mediante sistema de péndulo con amortiguación magnética. Una vez colocado el aparato en la posción base éste se alinea automáticamente.

BLOQUEO de transporte: El aparato cuenta con un bloqueo pendular como sistema de protección para el transporte.

Los diodos especiales de alto rendimiento generan unas líneas láser super brillantes en los aparatos con tecnología PowerBright. Las líneas son visibles a largas distancias, en condiciones de abundante luz ambiental y sobre superficies oscura.

La tecnología RX-READY hace posible el uso de los láser de líneas también con malas condiciones de luz. En esos casos las líneas láser vibran con una alta frecuencia y son detectadas a grandes distancias por los receptores de láser especiales.

Número y disposición de los láseres

H = láser horizontal / V = láser vertical / D = láser de plomada (downpoint)

AutoCross-Laser 2C

1H 1V 1D

AutoCross-Laser 4C

1H 3V 1D

AutoCross-Laser 3C

1H 2V 1D

AutoCross-Laser 7C

3H 4V 1D

1insertar las pilas

Abra la caja para pilas (9) e insierte las pilas según los símbolos de Instalación.

Coloque las pilas en el polo correcto.

AutoCross-Laser 2C / 3C / 4C

1 Ventana de salida láser
2 Interruptor CON / DES; Seguro para el transporte
3 Rueda para regular el ajuste de precisión
4 Rosca 5/8" (lado inferior)
5 Salida de láser de plomada (lado inferior)

6 Patas de ajuste con tapones de goma extraíbles
7 Adaptador para trípode
8 Nivel de burbuja para ajustes aproximados / Indicación de batería baja: batería baja cuando parpadea el nivel de burbuja

AutoCross-Laser 4C AutoCross-Laser 7C

9 Compartimento de pilas
10 Modo de receptor manual
11 Líneas láser horizontales
12 Línea láser vertical
13 Casquillo de conexión para fuente de alimentación (6V / 1000mA, sin función de carga)

Para transportar el aparato, desconecte siempre el seguro de transporte (2) para evitar que el aparato sufra daños.

2 Nivelación horizontal y vertical

Gire el seguro para el transporte (2) hacia la derecha y suelte el péndulo. A continuación el láser se alinea automáticamente con el sistema de péndulo y la luz del láser horizontal es constante. Con los botones H y V se puede activar o desactivar los láseres por separado. Ahora ya se puede efectuar la nivelación horizontal o vertical.

Si el aparato fue colocado con demasiada inclinación (fuera de los 2,5°), los láser conectados parpadean. A continuación, oriente el aparato con los pies de ajuste o colóquelo en una superficie nivelada. El nivel esférico (8) sirve para orientar.

3Posicionar las líneas láser

La parte superior del aparato puede girarse sobre el casquillo para una alineación aproximada del láser. El posicionamiento exacto puede determinarse con la rueda de ajuste fino (3). Los pies de ajuste (6) permiten colocar el aparato en superficies inclinadas.

4 RX Ready Modo de receptor manual

Opcional: Trabajar con el receptor láser RX

Utilice un receptor de láser RX (opcional) para nivelar a grandes distancias o para líneas láser no visibles.

Para trabajar con el receptor de láser es necesario cambiar el láser de líneas al modo de receptor manual con el botón (10) correspondiente a ese modo de trabajo. Ahora las líneas láser emiten pulsaciones con una elevada frecuencia y las líneas láser se oscurecen. El receptor de láser RX detecta las líneas de láser con ayuda de esas pulsaciones.

Observe el manual de instrucciones del receptor láser respectivo.

Preparativos para la comprobación de la calibración:

Usted mismo puede comprobar la calibración del láser. Coloque el aparato en el medio entre 2 paredes, separadas como mínimo 5 m. Encienda el aparato, suelte para ello el seguro de transporte (cruz de láser activado). Para una comprobación óptima, por favor utilice un trípode / soporte.

1. Marque el punto A1 en la pared.
2. Gire el aparato 180° y marque el punto A2. Ahora tiene una referencia horizontal entre A1 y A2.

Comprobar la calibración:

1. Ponga el aparato lo más cerca posible de la pared, a la altura del punto A1 marcado.
2. Gire el aparato 180° y marque el punto A3. La diferencia entre A2 y A3 es la tolerancia.

Si A2 y A3 se encuentran a más de 2 mm / 10 m entre sí, será necesaria un ajuste. Póngase en contacto con su distribuidor especializado o diríjase al Servicio Técnico de UMAREX-LASERLINER.

Control de la línea vertical:

Coloque el aparato a unos 5 m de una pared. Fije una plomada con una cuerda de 2,5 m en la pared, la plomada debe poderse mover libremente. Conecte el aparato y oriente el láser vertical según la cuerda de plomada. La precisión se encuentra dentro de la tolerancia si la desviación entre la línea de láser y la cuerda de plomada no supera los ± 1,5 mm.

Control de la línea horizontal:

Coloque el aparato a unos 5 m de una pared y conecte la cruz del láser. Marque el punto B en la pared. Gire la cruz de láser unos 2,5 m hacia la derecha. Verifique si la línea horizontal del punto C se encuentra ± 2 mm en la misma altura que el punto B. Repita el proceso, pero ahora girando la cruz de láser hacia la izquierda.

Compruebe regularmente la calibración antes del uso, después de transportes y de almacenajes prolongados.

Disposiciones europeas y eliminación

El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE.

Se trata de un aparato eléctrico, por lo que debe ser recogido y eliminado por separado conforme a la directiva europea relativa a los aparatos eléctricos y electrónicos usados.

Más información detallada y de seguridad en:

www.laserliner.com/info

Datos técnicos (Sujeto a modificaciones técnicas)
Margen de auto-nivelado ± 2,5°
Precisión ± 2 mm / 10 m
Longitud de onda del láserLáser de líneas / láser de plomada	635 nm / 650 nm
Láser de líneas / Potencia de salida del láser	2M / < 5 mW(EN 60825-1:2007-10)
Láser de plomada / Potencia de salida del láser	2 / < 1 mW(EN 60825-1:2007-10)
Alimentación	3 x 1,5V AA
Duración ACL 2C / ACL 3C aprox. 16 h
Duración ACL 4C aprox. 12 h
Duración ACL 7C aprox. 9 h
Temperatura de trabajo 0°C ... + 50°C
Temperatura de almacenaje -10°C ... + 70°C
Peso ACL 2C (pila incluida) 1,2 kg
Peso ACL 3C / ACL 7C (pila incluida) 1,4 kg
Peso ACL 4C (pila incluida) 1,6 kg
Dimensiones ACL 2C (An x Al x F) 110 x 185 x 115 mm
Dimensiones ACL 3C (An x Al x F) 120 x 190 x 120 mm
Dimensiones ACL 4C / 7C (An x Al x F) 120 x 195 x 130 mm

!
