Typ produktu	Niwelator laserowy krzyżowy (narzędzie ręczne)
Model	AutoCrossLaser 3C Plus
Marka	Laserliner
Lasery	1 poziomy, 2 pionowe, 1 piony (dół)
Długość fali lasera	635 nm (laser liniowy) / 650 nm (laser pionowy)
Klasa lasera	2M (liniowy) / 2 (pionowy)
Moc wyjściowa	< 5 mW (liniowy) / < 1 mW (pionowy)
Zakres samopoziomowania	± 2,5°
Dokładność	± 2 mm / 10 m
Zasilanie	3 x baterie AA 1,5V
Czas pracy	ok. 16 godzin
Temperatura pracy	0°C do +50°C
Temperatura przechowywania	-10°C do +70°C
Waga (z bateriami)	1,4 kg
Wymiary (szer. x wys. x gł.)	120 x 190 x 120 mm
Gwint mocowania	5/8" (dół)
Specjalne funkcje	technologia PowerBright, RX-READY, regulacja noniuszowa, regulowane nóżki, blokada wahadła, adapter statywu
Wskaźnik baterii	ostrzeżenie o niskim poziomie baterii poprzez migającą libellę
Sprawdzanie kalibracji	wykonywane przez użytkownika metodą dwóch ścian
Bezpieczeństwo	laser klasy 2M, nie patrzeć w wiązkę, przechowywać poza zasięgiem dzieci
Konserwacja	regularnie sprawdzać kalibrację, czyścić miękką szmatką, przechowywać w suchym miejscu
Zgodność	CE, dyrektywa WEEE

Często zadawane pytania - AutoCrossLaser 3C Plus Laserliner

Jak włączyć AutoCrossLaser 3C Plus?

Obróć zapięcie transportowe (2) zgodnie z ruchem wskazówek zegara, aby zwolnić blokadę wahadła. Urządzenie samopoziomuje się, a laser poziomy zaświeci się stale. Użyj przycisków H i V, aby włączać/wyłączać poszczególne lasery.

Co zrobić, jeśli lasery migają nieprzerwanie?

Miganie oznacza, że urządzenie jest poza zakresem samopoziomowania (±2,5°). Użyj regulowanych nóżek (6), aby wypoziomować urządzenie lub umieść je na bardziej równej powierzchni. Okrągła libella (8) pomaga w przybliżonym ustawieniu.

Jak sprawdzić kalibrację niwelatora laserowego?

Umieść urządzenie pośrodku między dwiema ścianami oddalonymi od siebie co najmniej 5 m. Zaznacz punkty A1 i A2, a następnie przesuń urządzenie blisko jednej ściany i zaznacz A3. Różnica między A2 a A3 powinna wynosić ≤ 2 mm na 10 m. Jeśli nie, skontaktuj się z serwisem.

Czy mogę używać AutoCrossLaser 3C Plus z odbiornikiem laserowym?

Tak, naciśnij przycisk trybu odbiornika ręcznego (10), aby przełączyć na tryb pulsacyjny. Linie laserowe stają się ciemniejsze, ale mogą być wykrywane przez kompatybilne odbiorniki laserowe RX na duże odległości lub w jasnym świetle.

Jak wymienić baterie?

Otwórz komorę baterii (9) na spodzie. Włóż 3 baterie AA 1,5V zgodnie z symbolami biegunowości. Zamknij komorę. Ostrzeżenie o niskim poziomie baterii jest sygnalizowane migającą libellą (8).

Co to jest blokada transportowa i jak jej używać?

Zapięcie transportowe (2) blokuje układ wahadła. Zawsze obracaj je przeciwnie do ruchu wskazówek zegara, aby zablokować wahadło przed przenoszeniem lub przechowywaniem urządzenia, aby zapobiec uszkodzeniu. Najpierw wyłącz urządzenie.

Jaka jest dokładność AutoCrossLaser 3C Plus?

Urządzenie ma dokładność ± 2 mm na 10 m. Zakres samopoziomowania wynosi ±2,5°. Regularne sprawdzanie kalibracji zapewnia dokładność. Dokładność linii pionowej można sprawdzić za pomocą pionu z odchyleniem ≤ ±1,5 mm.

Czym są technologie PowerBright i RX-READY?

PowerBright wykorzystuje diody o wysokiej wydajności do uzyskania super jasnych linii laserowych widocznych na duże odległości i w jasnym świetle. RX-READY sprawia, że linie laserowe pulsują z wysoką częstotliwością, aby mogły być wykrywane przez odbiorniki laserowe w niekorzystnych warunkach oświetleniowych.

Czy mogę używać AutoCrossLaser 3C Plus na zewnątrz?

Tak, ale widoczność może być ograniczona w jasnym świetle słonecznym. Zaleca się używanie trybu odbiornika ręcznego z odbiornikiem laserowym do użytku na zewnątrz na duże odległości. Urządzenie działa w temperaturach od 0°C do +50°C.

Jak czyścić i konserwować niwelator laserowy?

Utrzymuj okna laserowe w czystości za pomocą miękkiej, suchej szmatki. Nie używaj rozpuszczalników. Przechowuj urządzenie w suchym miejscu z zablokowanym wahadłem. Sprawdź kalibrację przed użyciem, po transporcie i po długim przechowywaniu.

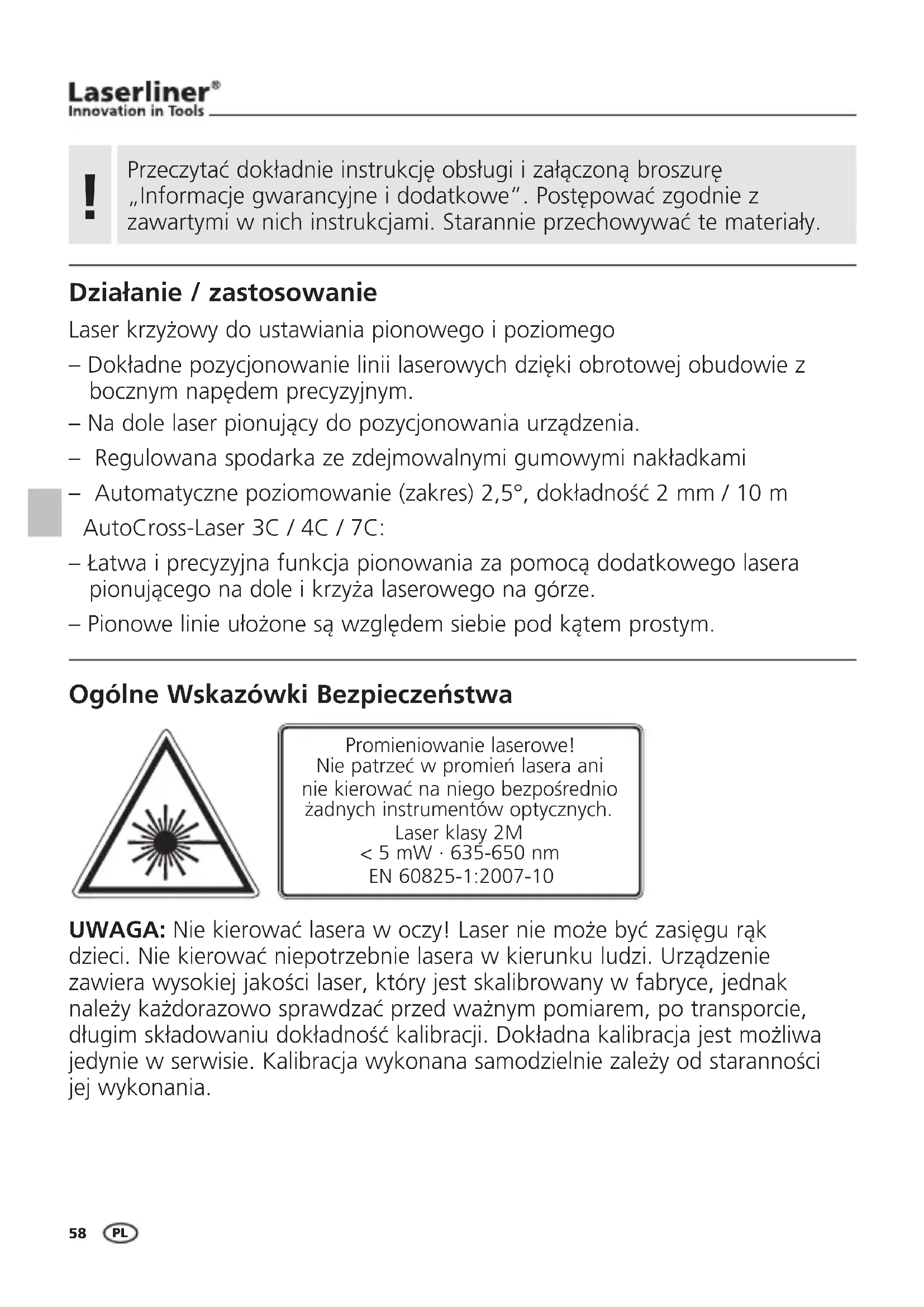

INSTRUKCJA OBSŁUGI AutoCrossLaser 3C Plus Laserliner

Przeczytać dokładnie instrukcję obsługi i załączoną broszurę „Informacje gwarancyjne i dodatkowe”. Postępować zgodnie z zawartymi w nich instrukcjami. Starannie przechowywać te materiały.

Działanie / zastosowanie

Laser krzyżowy do ustawiania pionowego i poziomego

– Dokładne pozycjonowanie linii laserowych dzięki obrotowej obudowie z bocznym napędem precyzyjnym.
– Na dole laser pionujący do pozycjonowania urządzenia.
– Regulowana spodarka ze zdejmowalnymi gumowymi nakładkami
- Automatyczne poziomowanie (zakres) 2,5°, dokładność 2 mm / 10 m AutoCross-Laser 3C / 4C / 7C:

– Łatwa i precyzyjna funkcja pionowania za pomocą dodatkowego lasera pionującego na dole i krzyża laserowego na górze.

– Pionowe linie ułożone są względem siebie pod kątem prostym.

Ogólne Wskazówki Bezpieczeństwa

Promieniowanie laserowe! Nie patrzeć w promień lasera ani nie kierować na niego bezpośrednio żadnych instrumentów optycznych.

Laser klasy 2M < 5 mW · 635-650 nm EN 60825-1:2007-10

UWAGA: Nie kierować lasera w oczy! Laser nie może być zasięgu rąk dzieci. Nie kierować niepotrzebnie lasera w kierunku ludzi. Urządzenie zawiera wysokiej jakości laser, który jest skalibrowany w fabryce, jednak należy każdorazowo sprawdzać przed ważnym pomiarem, po transporcie, długim składowaniu dokładność kalibracji. Dokładna kalibracja jest możliwa jedynie w serwisie. Kalibracja wykonana samodzielnie zależy od staranności jej wykonania.

Cechy szczególne produktu

LEVEL Automatyczne ustawianie za pomocą magnetycznie tłumionego systemu wahadła. Urządzenie ustawiane jest w pozycji podstawowej, a następnie reguluje się samoczynnie.

Blokada transportowa: Blokada wahadła chroni urządzenie podczas transportu.

PowerBright Laser Urządzenia z technologią PowerBright posiadają specjalne diody o wysokiej wydajności, tworzące niezwykle jasne linie lasera. Pozostają one widoczne nawet na dłuższych dystansach, w silnym świetle i na ciemnych powierzchniach.

Technologia RX-READY ułatwia korzystanie z niwelatorów liniowych w niesprzyjających warunkach. Urządzenia te emitują pulsującą wiązkę światła o wysokiej częstotliwości, rozpoznawaną przez odbiorniki lasera na dużych odległościach.

Liczba i rozmieszczenie laserów

H = lasery poziome / V = lasery pionowe / D = laser pionujący (downpoint)

AutoCross-Laser 2C

1H 1V 1D

AutoCross-Laser 3C

1H 2V 1D

AutoCross-Laser 4C

1H 3V 1D

AutoCross-Laser 7C

3H 4V 1D

1 Wkładanie baterii

Otworzyć komorę baterii (9) i włożyć Baterie zgodnie z symbolami instalacyjnymi. Zwrócić przy tym uwagę na prawidłową biegunowość.

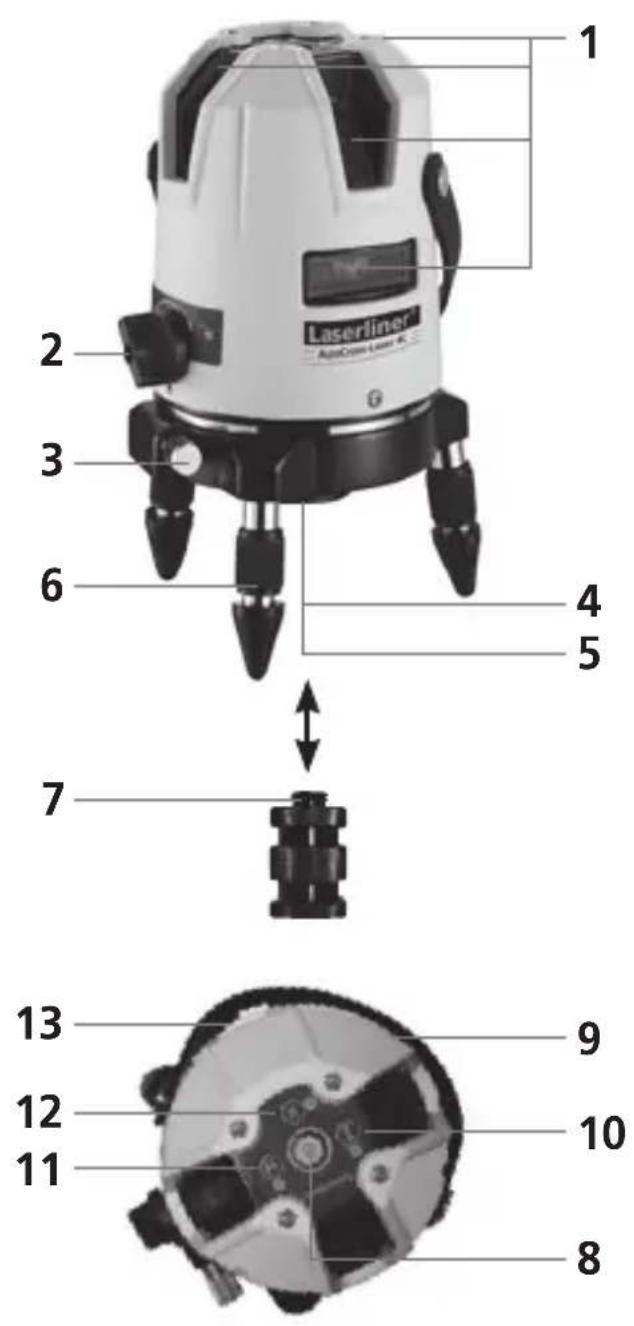

AutoCross-Laser 2C / 3C / 4C

1 Okienko wylotu lasera
2 Wł / Wył;
Blokada transportowa
3 Śruba leniwa
4 Gwint 5/8" (od dołu)
5 Wyjście pionu laserowego (spód)

6 Regulowana spodarka ze zdejmowalnymi gumowymi nakładkami
7 Adapter do statywu
8 Libelka do wstępnego ustawienia / Wskazanie Low Bat.: stan naładowania akumulatora niski, gdy libelka miga

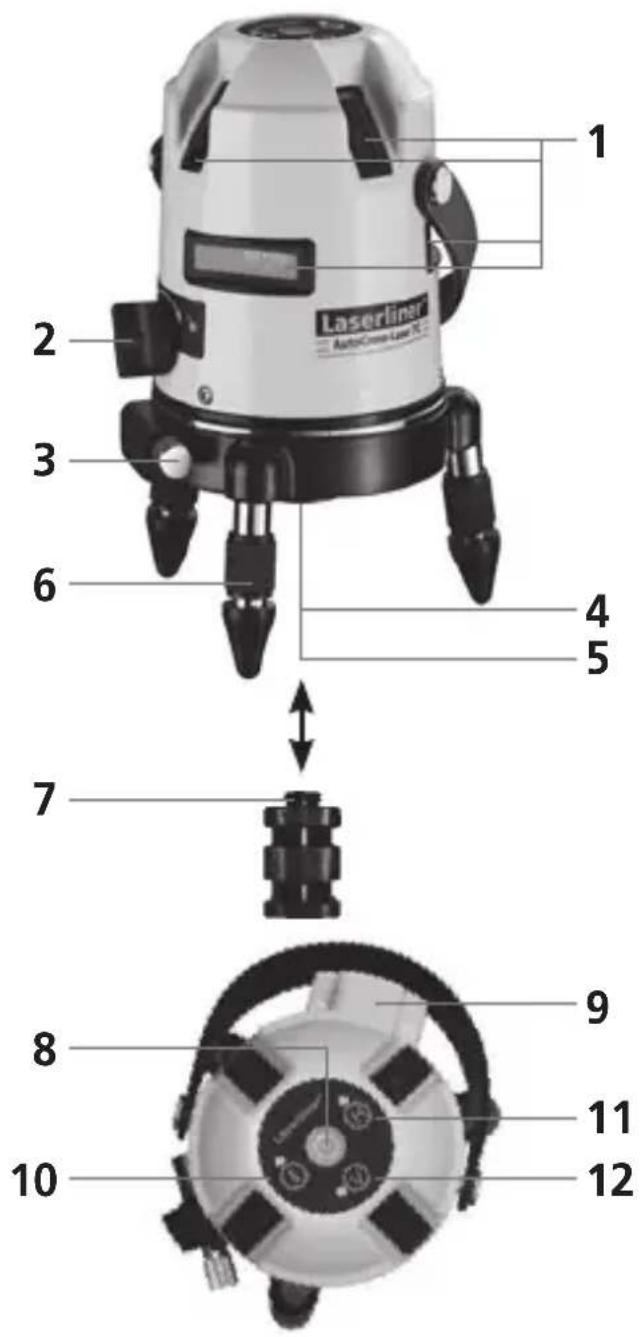

AutoCross-Laser 4C AutoCross-Laser 7C

9 Komora baterii
10 Tryb odbiornika ręcznego
11 Poziome linie laserowe
12 Pionowe linie laserowe
13 Gniazdo przyłączeniowe zasilacza (6 V / 1000 mA, bez funkcji ładowania)

Przy transportowaniu zawsze wyłączać zabezpieczenie (2) (OFF), w celu ochrony przed uszkodzeniem.

2 Niwelowanie poziome i pionowe

Obrócić zabezpieczenie transportowe (2) w prawo i zwolnić blokadę wahadła. Teraz lasery są automatycznie ustawiane za pomocą wahadła, a laser poziomy świeci. Lasery można włączać i wyłączać pojedynczo przyciskami H i V. Teraz możliwe jest niwelowanie poziome i pionowe.

!

Jeżeli laser ustawiono zbyt pochyło (> 2,5°) lasery migają. Należy w takim przypadku ustawić śrubami podstawy (6) go bardziej poziomo, lub postawić na poziomej podstawie. Libela (8) służy do wstępnego poziomowania.

B Pozycjonowanie linii laserowych

Aby z grubsza ustawić lasery, można obracać górną część urządzenia na cokole. Dokładne pozycjonowanie następuje za pomocą bocznego napędu precyzyjnego (3). Nóżki regulacyjne (6) umożliwiają ustawienie urządzenia na pochyłych powierzchniach.

4 📄 OK ✅ READY Tryb odbiornika ręcznego

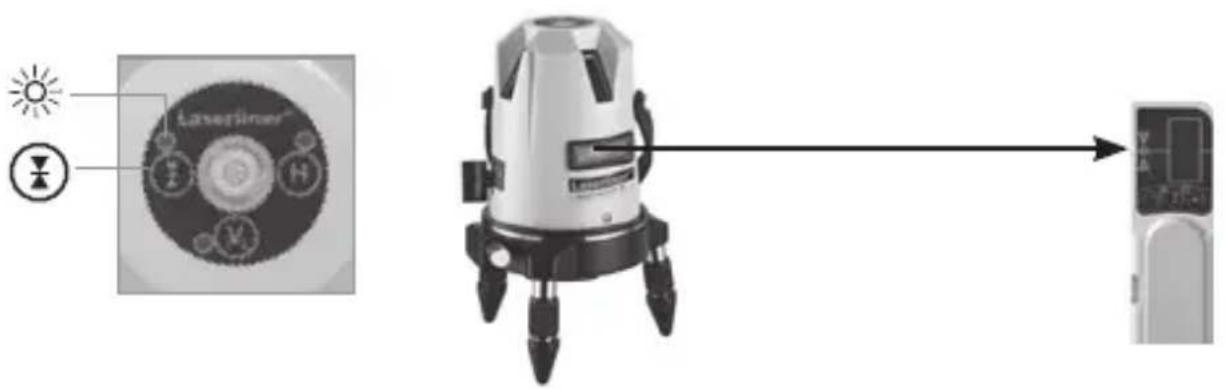

Opcjonalnie: Praca z odbiornikiem lasera RX

Do niwelowania na dużą odległość lub w przypadku niewidocznych już linii laserowych należy użyć odbiornik lasera RX (opcja).

Do pracy z odbiornikiem lasera należy za pomocą przycisku trybu odbiornika ręcznego przełączyć laser liniowy w tryb odbiornika ręcznego. Teraz linie laserowe pulsują z dużą częstotliwością, a linie laserowe stają się ciemniejsze. Dzięki temu pulsowaniu odbiornik lasera rozpoznaje linie laserowe.

!

Należy przestrzegać instrukcji obsługi odpowiedniego odbiornika lasera.

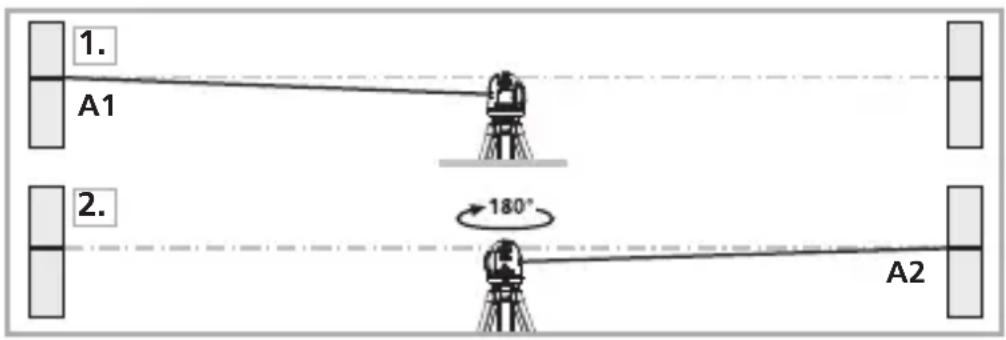

Kontrola Kalibracji - przygotowanie:

Można w każdej chwili sprawdzić kalibrację. Stawiamy niwelator w środku pomiędzy dwiema łatami (ścianami), które są oddalone o co najmniej 5 m. Włączyć urządzenie, zwalniając w tym celu zabezpieczenie do transportu (krzyż laserowy włączony). Dla najlepszego skontrolowania używamy statywu.

1. Zaznaczamy punkt A1 na ścianie.
2. Obracamy niwelator o 180° i zaznaczamy punkt A2. Pomiędzy A1 i A2 mają Państwo teraz poziomą linię odniesienia.

Kontrola Kalibracji:

1. Ustaw najbliżej jak to możliwe ściany na wysokości punktu zaznaczonego A1.
2. Obróć niwelator o 180° i zaznacz punkt A3. Różnica pomiędzy A2 i A3 jest tolerancją.

Jeżeli A2 i A3 są oddalone od siebie o więcej niż 2 mm na 10 m, niezbędne jest justowanie. Skontaktuj się z lokalnym handlowcem lub serwisem Umarex Laserliner.

Sprawdzanie linii pionowej:

Instrument ustawić ok. 5m od jednej ze ścian. Na ścianie zawiesić pion o długości sznurka 2,5 m. Pion powinien być luźno zawieszony. Włączyć instrument i naprowadzić pionowy laser na sznurek pionu. Instrument spełnia wymagania tolerancji, jeżeli odchylenie linii lasera od sznurka jest mniejsze niż ± 1,5 mm.

Sprawdzanie linii poziomej:

Instrument ustawić ok. 5m od jednej ze ścian i włączyć. Zaznaczyć na ścianie punkt B. Odsunąć laser o ok. 2,5 m w prawo i zaznaczyć punkt C. Sprawdzić, czy punkty B i C leżą w poziomie (tolerancja ± 2 mm). Pomiar powtórzyć przesuwając laser w lewo.

Należy regularnie sprawdzać justowanie przed użyciem, po zakończeniu transportu i po dłuższym przechowywaniu.

Przepisy UE i usuwanie

Przyrząd spełnia wszystkie normy wymagane do wolnego obrotu towarów w UE.

Produkt ten jest urządzeniem elektrycznym i zgodnie z europejską dyrektywą dotyczącą złomu elektrycznego i elektronicznego należy je zbierać i usuwać oddzielnie.

Dalsze wskazówki dotyczące bezpieczeństwa i informacje dodatkowe patrz: www.laserliner.com/info

Dane Techniczne (Zmiany zastrzeżone)
Zakres samopoziomowania ± 2,5°
Dokładność ± 2 mm / 10 m
Długość fali lasera liniowego / pionującego	635 nm / 650 nm
Klasa lasera / moc wyjściowa lasera liniowego	2M / < 5 mW(EN 60825-1:2007-10)
Klasa lasera / moc wyjściowa lasera pionującego	2 / < 1 mW(EN 60825-1:2007-10)
Pobór mocy	3 x 1,5V AA
Czas pracy ACL 2C / ACL 3C ok. 16 h
Czas pracy ACL 4C ok. 12 h
Czas pracy ACL 7C ok. 9 h
Temperatura pracy 0°C ... + 50°C
Temperatura składowania -10°C ... + 70°C
Masa ACL 2C (z baterią) 1,2 kg
Masa ACL 3C / ACL 7C (z baterią) 1,4 kg
Masa ACL 4C (z baterią) 1,6 kg
Wymiary ACL 2C (szer. x wys. x gł.) 110 x 185 x 1	15 mm
Wymiary ACL 3C (szer. x wys. x gł.) 120 x 190 x 1	20 mm
Wymiary ACL 4C / 7C (szer. x wys. x gł.) 120 x 19	5 x 130 mm

!
