BEDIENUNGSANLEITUNG AutoCrossLaser 3C Plus Laserliner

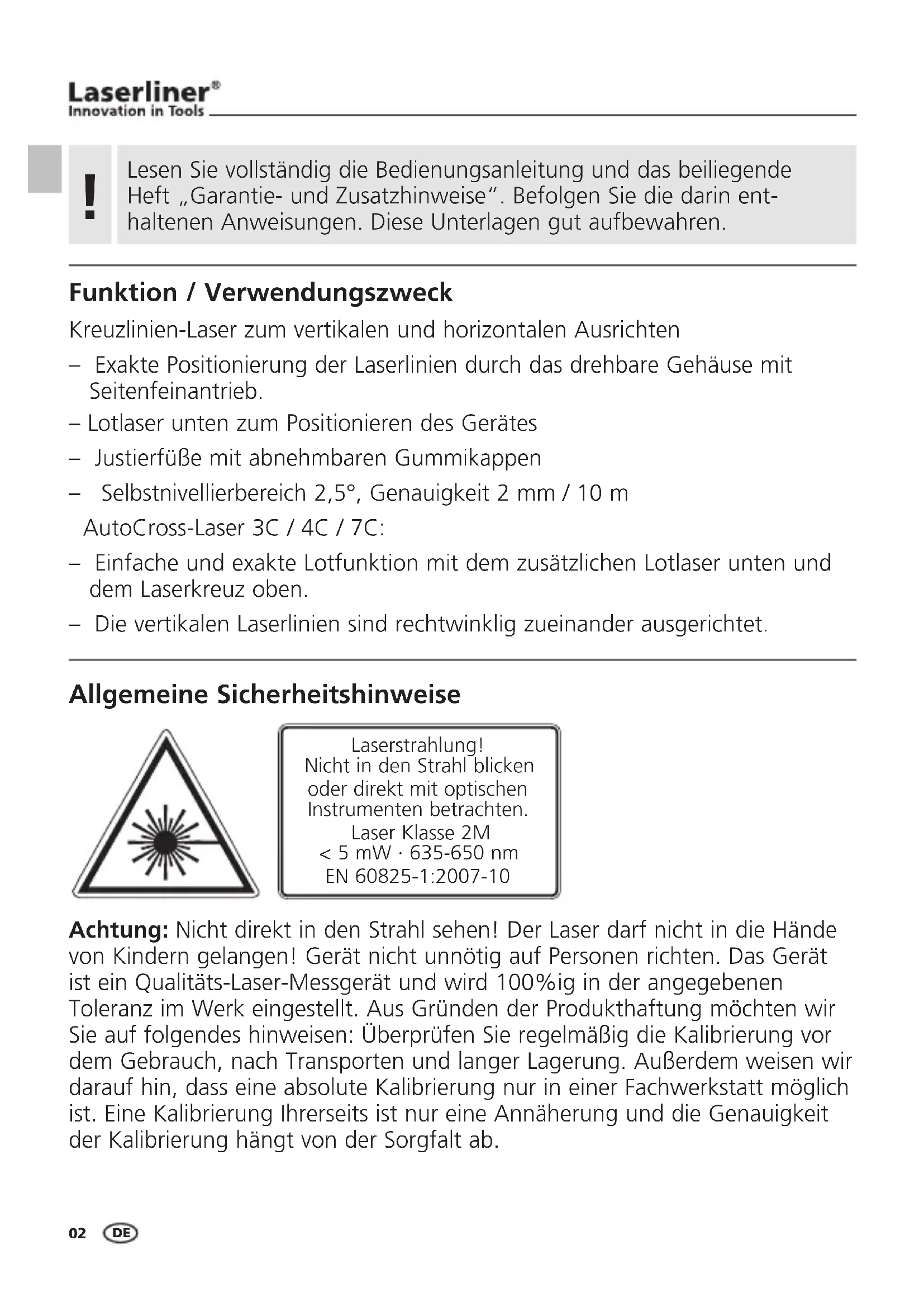

Lesen Sie vollständig die Bedienungsanleitung und das beiliegende Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen gut aufbewahren.

Funktion / Verwendungszweck

Kreuzlinien-Laser zum vertikalen und horizontalen Ausrichten

• Exakte Positionierung der Laserlinien durch das drehbare Gehäuse mit Seitenfeinantrieb.
  – Lotlaser unten zum Positionieren des Gerätes
• Justierfüße mit abnehmbaren Gummikappen
  – Selbstnivellierbereich 2,5°, Genauigkeit 2 mm / 10 m

AutoCross-Laser 3C / 4C / 7C:

• Einfache und exakte Lotfunktion mit dem zusätzlichen Lotlaser unten und dem Laserkreuz oben.
  – Die vertikalen Laserlinien sind rechtwinklig zueinander ausgerichtet.

Allgemeine Sicherheitshinweise

Laserstrahlung! Nicht in den Strahl blicken oder direkt mit optischen Instrumenten betrachten.

Laser Klasse 2M < 5 mW · 635-650 nm EN 60825-1:2007-10

Achtung: Nicht direkt in den Strahl sehen! Der Laser darf nicht in die Hände von Kindern gelangen! Gerät nicht unnötig auf Personen richten. Das Gerät ist ein Qualitäts-Laser-Messgerät und wird 100%ig in der angegebenen Toleranz im Werk eingestellt. Aus Gründen der Produkthaftung möchten wir Sie auf folgendes hinweisen: Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch, nach Transporten und langer Lagerung. Außerdem weisen wir darauf hin, dass eine absolute Kalibrierung nur in einer Fachwerkstatt möglich ist. Eine Kalibrierung Ihrerseits ist nur eine Annäherung und die Genauigkeit der Kalibrierung hängt von der Sorgfalt ab.

Besondere Produkteigenschaften

LEVEL Automatische Ausrichtung des Gerätes durch ein magnetisch gedämpftes Pendelsystem. Das Gerät wird in Grundstellung gebracht und richtet sich selbständig aus.

Transport.

Transport LOCK: Eine Pendelarretierung schützt das Gerät beim

Spezielle Hochleistungsdiven erzeugen superhelle Laserlinien in Geräte mit PowerBright-Technologie. Diese bleiben sichtbar auf längere Entfernungen, bei hellem Umgebungslicht und auf dunklen Oberflächen.

Mit der RX-READY-Technologie können Linienlaser auch bei ungünstigen Lichtverhältnissen verwendet werden. Die Laserlinien pulsieren dann mit einer hohen Frequenz und werden durch spezielle Laserempfänger auf große Entfernungen erkannt.

Anzahl und Anordnung der Laser

H = horizontale Laser / V = vertikale Laser / D = Lotlaser (downpoint)

AutoCross-Laser 2C

1H 1V 1D

AutoCross-Laser 4C

1H 3V 1D

AutoCross-Laser 3C

1H 2V 1D

AutoCross-Laser 7C

3H 4V 1D

1Einlegen der Batterien

Batteriefach (9) öffnen und Batterien gemäß den Installationssymbolen einlegen. Dabei auf korrekte Polarität achten.

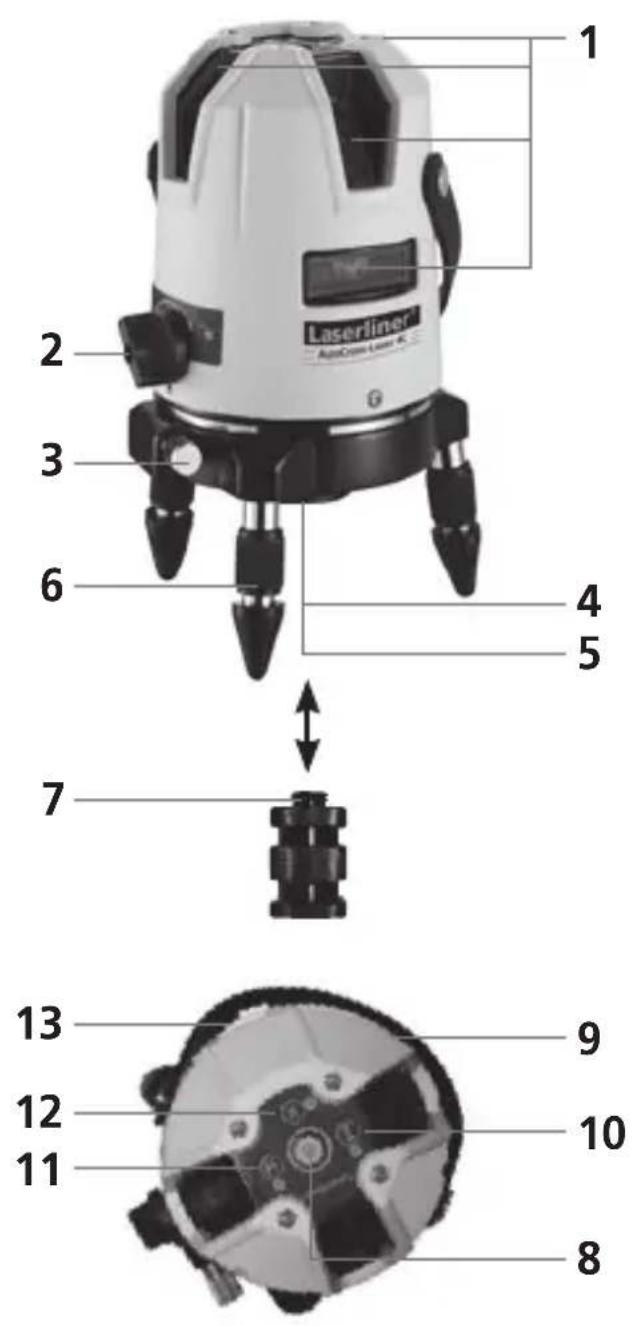

AutoCross-Laser 2C / 3C / 4C

1 Laseraustrittsfenster
2 AN- / AUS-Schalter Transportsicherung
3 Seitenfeinantrieb
4 5/8" Gewinde (Unterseite)
5 Austritt Lotlaser (Unterseite)

6 Justierfüße mit abnehmbaren Gummikappen
7 Stativadapter
8 Libelle zur groben Ausrichtung / Low Bat.-Anzeige: Batterieladung gering, wenn die Libelle blinkt
9 Batteriefach

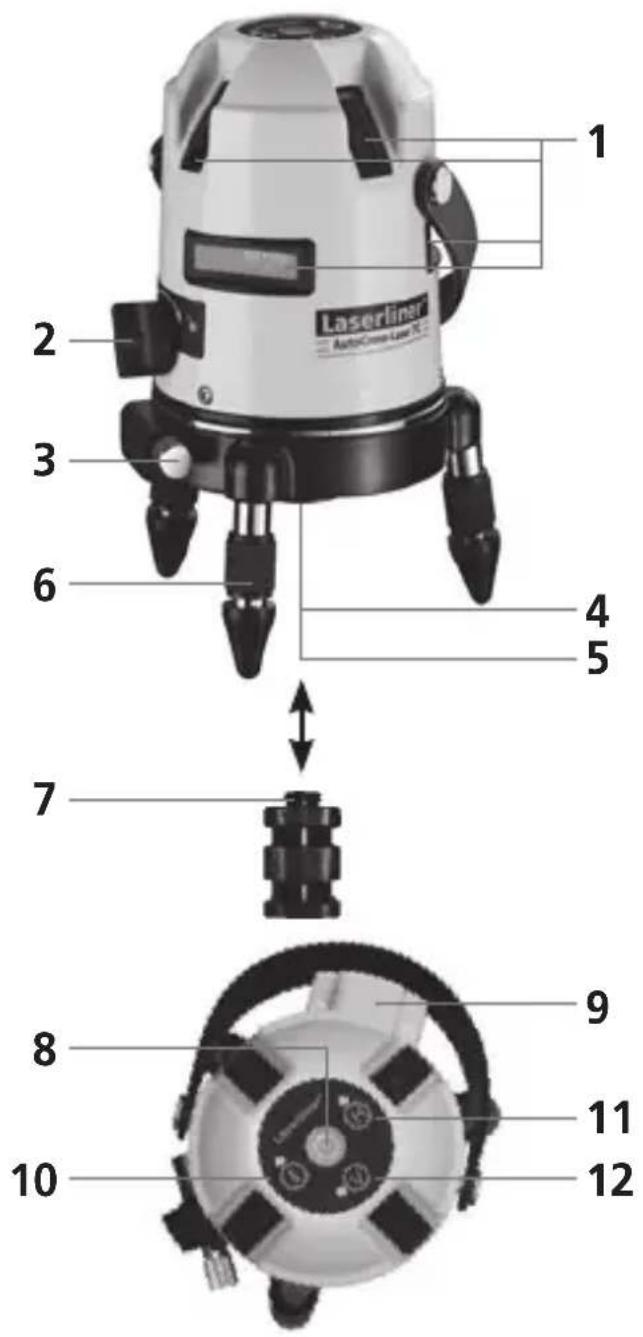

AutoCross-Laser 4C AutoCross-Laser 7C

1 2 3 4 5 6 7 8 9 10 11 12 13

1 2 3 4 5 6 7 8 9 10 11 12 Laserliner AutoDrive Lab

10 Handempfängermodus
11 Horizontale Laserlinie
12 Vertikale Laserlinien
13 Anschlussbuchse für Netzteil (6V/1000mA, keine Ladefunktion)

!

Zum Transport immer das Gerät mit der Transport-sicherung (2) ausschalten, damit das Gerät vor Beschädigung geschützt wird.

2 Horizontales und vertikales Nivellieren

Die Transportsicherung (2) nach rechts drehen und die Pendelarretierung lösen. Jetzt werden die Laser durch das Pendelsystem automatisch ausgerichtet und der horizontale Laser leuchtet konstant. Die Laser lassen sich einzeln mit den Tasten H und V ein- bzw. ausschalten. Nun kann horizontal bzw. vertikal nivelliert werden.

Wenn das Gerät zu schräg aufgestellt wurde (außerhalb von 2,5°), blinken die Laser. Dann das Gerät mit den Justierfüßen (6) ausrichten oder auf einer ebeneren Fläche aufstellen. Die Dosenlibelle (8) dient dabei zur Orientierung.

3 Laserlinien positionieren

Das Oberteil des Gerätes läßt sich zur groben Ausrichtung der Laser auf dem Sockel drehen. Die genaue Positionierung kann mit dem Seitenfein antrieb (3) bestimmt werden. Die Justierfüße (6) ermöglichen das Aufstellen des Gerätes auf schrägen Flächen.

4 RX READY Handempfängermodus

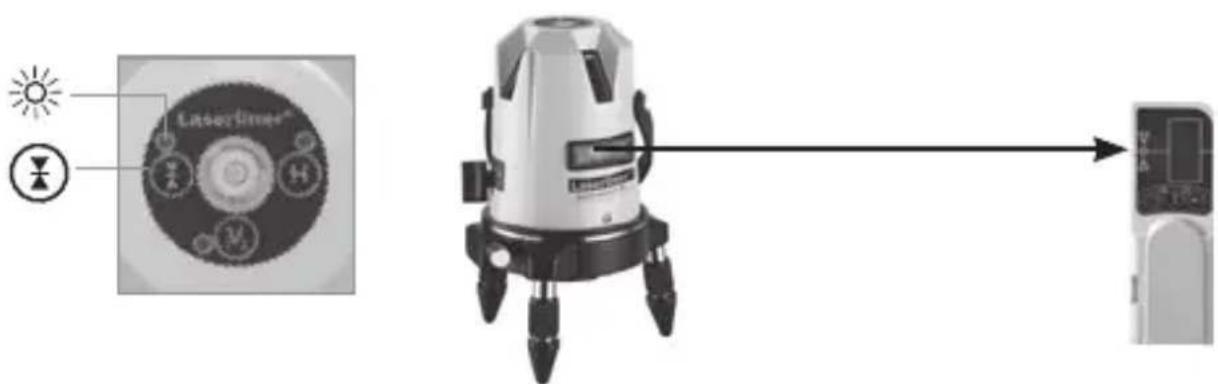

Optional: Arbeiten mit dem Laserempfänger RX

Verwenden Sie zum Nivellieren auf große Entfernungen oder bei nicht mehr sichtbaren Laserlinien einen Laserempfänger RX (optional).

Zum Arbeiten mit dem Laserempfänger den Linienlaser mit der Handempfängermodus-Taste (10) in den Handempfänger-Modus schalten. Jetzt pulsieren die Laserlinien mit einer hohen Frequenz und die Laserlinien werden dunkler. Der Laserempfänger RX erkennt durch dieses Pulsieren die Laserlinien.

Beachten Sie die Bedienungsanleitung des entsprechenden Laser- empfängers.

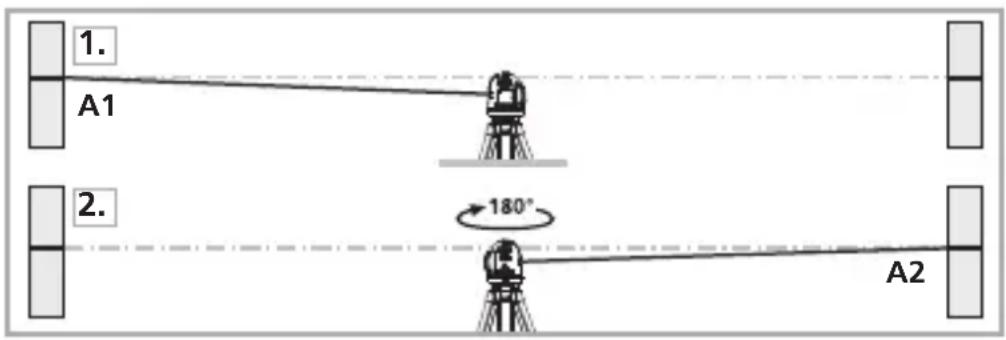

Kalibrierungsüberprüfung vorbereiten:

Sie können die Kalibrierung des Laser kontrollieren. Stellen Sie das Gerät in die Mitte zwischen 2 Wänden auf, die mind. 5 m voneinander entfernt sind. Schalten Sie das Gerät ein, dazu die Transportsicherung lösen (Laserkreuz an). Zur optimalen Überprüfung bitte ein Stativ verwenden.

1. Markieren Sie Punkt A1 auf der Wand.
2. Drehen Sie das Gerät um 180° u. markieren Sie Punkt A2. Zwischen A1 u. A2 haben Sie jetzt eine horizontale Referenz.

1. A1 2. 180° A2

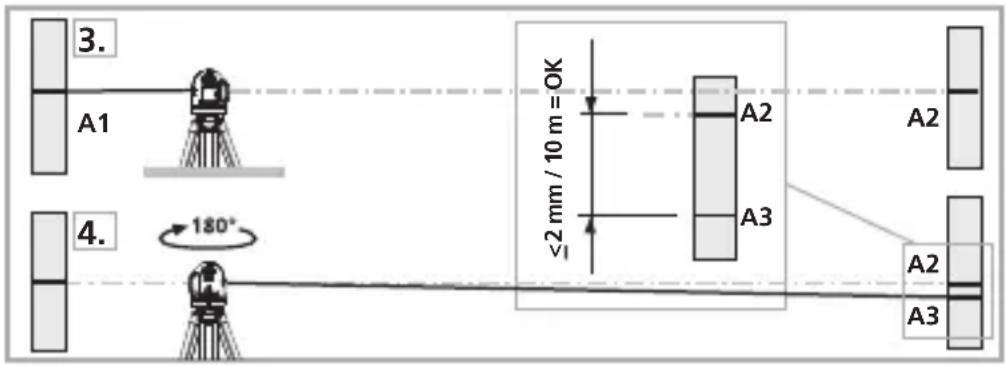

Kalibrierung überprüfen:

1. Stellen Sie das Gerät so nah wie möglich an die Wand auf Höhe des markierten Punktes A1.
2. Drehen Sie das Gerät um 180° und markieren Sie den Punkt A3. Die Differenz zwischen A2 u. A3 ist die Toleranz.

Wenn A2 und A3 mehr als 2 mm / 10 m auseinander liegen, ist eine Justierung erforderlich. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

Überprüfung der vertikalen Linie:

Gerät ca. 5 m von einer Wand aufstellen. An der Wand ein Lot mit einer 2,5 m langen Schnur befestigen, das Lot sollte dabei frei pendeln. Gerät einschalten und den vertikalen Laser auf die Lotschnur richten. Die Genauigkeit liegt innerhalb der Toleranz, wenn die Abweichung zwischen Laserlinie und Lotschnur nicht größer als ± 1,5 mm beträgt.

Überpüfung der horizontalen Linie:

Gerät ca. 5 m von einer Wand aufstellen und Laserkreuz einschalten. Punkt B an der Wand markieren. Laserkreuz ca. 2,5 m nach rechts schwenken und Punkt C markieren. Überprüfen Sie, ob waagerechte Linie von Punkt C ± 2 mm auf der gleichen Höhe mit dem Punkt B liegt. Vorgang durch Schwenken nach links wiederholen.

<2 mm = OK B 2,5 m C

Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch, nach Transporten und langer Lagerung.

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

www.laserliner.com/info

CE —

Technische Daten (technische Änderungen vorbehalten)
Selbstnivellierbereich ± 2,5^
Genauigkeit ± 2 mm / 10 m
Laserwellenlänge Linienlaser / Lotlaser	635 nm / 650 nm
Laserklasse / Ausgangsleistung Linienlaser	2M / < 5 mW(EN 60825-1:2007-10)
Laserklasse / Ausgangsleistung Lotlaser	2 / < 1 mW(EN 60825-1:2007-10)
Stromversorgung	3 x 1,5V AA
Betriebsdauer ACL 2C / ACL 3C ca. 16 Std.
Betriebsdauer ACL 4C ca. 12 Std.
Betriebsdauer ACL 7C ca. 9 Std.
Arbeitstemperatur 0°C ... + 50°C
Lagertemperatur -10°C ... + 70°C
Gewicht ACL 2C (inkl. Batterien) 1,2 kg
Gewicht ACL 3C / ACL 7C (inkl. Batterien) 1,4 kg
Gewicht ACL 4C (inkl. Batterien) 1,6 kg
Abmessungen ACL 2C (B x H x T) 110 x 185 x 115 mm
Abmessungen ACL 3C (B x H x T) 120 x 190 x 120 mm
Abmessungen ACL 4C / 7C (B x H x T) 120 x 195 x 130 mm

!
