Produkttyp	Digitaler Messschieber
Marke	Laserliner
Modell	MetricMaster Plus
Kategorie	Handwerkzeug
Messbereich	0 … 150 mm / 0 … 6 Zoll
Auflösung	0,01 mm / 0,0005 Zoll
Genauigkeit	± 0,03 mm / 0,0005 Zoll
Display	5-stelliges Flüssigkristall-Display (LCD)
Messfunktionen	Außenmessung, Innenmessung, Tiefenmessung, Differenzmessung (Nullsetzung), Stufenmessung
Einheitenumschaltung	mm / Zoll über eigene Taste
Stromversorgung	1 Knopfzelle LR44
Automatische Abschaltung	Nach ca. 5 Minuten Inaktivität
Abmessungen (L x B x H)	246 x 77 x 17 mm
Gewicht (mit Batterie)	175 g
Arbeitsbedingungen	0 °C … 30 °C, relative Luftfeuchtigkeit max. 80 % (nicht kondensierend)
Lagerbedingungen	0 °C … 50 °C, relative Luftfeuchtigkeit max. 80 % (nicht kondensierend)
Pflege und Reinigung	Mit leicht feuchtem Tuch reinigen; keine aggressiven Reinigungsmittel oder Lösungsmittel verwenden. Bei längerer Lagerung Batterie entnehmen.
Sicherheitshinweise	Scharfe Messflächen – vorsichtig handhaben. Gerät keinen Stößen oder extremen Temperaturen aussetzen. Nur bestimmungsgemäß verwenden.
Empfohlene Kalibrierung	Nullstellung vor jeder Nutzung prüfen; jährliche Kalibrierung empfohlen
Konformität	CE (EMV-Richtlinie 2014/30/EU), WEEE

Häufig gestellte Fragen - MetricMaster Plus Laserliner

Wie wird die Batterie des MetricMaster Plus eingelegt?

Öffnen Sie das Batteriefach (Markierung 12) und legen Sie eine Knopfzelle LR44 unter Beachtung der Polaritätssymbole ein. Schließen Sie das Fach.

Wie wechsle ich zwischen mm und Zoll?

Drücken Sie kurz die Taste 2 (Einheitenumschaltung), um zwischen Millimetern und Zoll zu wechseln, auch während einer Messung.

Was bedeuten blinkende Ziffern auf dem Display?

Blinkende Ziffern weisen auf eine schwache Batterie hin. Ersetzen Sie die Batterie durch eine neue.

Wie kalibriere ich den Messschieber?

Schließen Sie vor jeder Nutzung die Messschenkel vollständig und prüfen Sie, ob das Display 0 anzeigt. Drücken Sie bei Bedarf die Taste für die Nullsetzung (Markierung 4). Eine jährliche Kalibrierung wird empfohlen.

Wie reinige ich das Gerät?

Reinigen Sie es mit einem leicht feuchten Tuch. Verwenden Sie keine scheuernden Reinigungsmittel, Lösungsmittel oder Alkohol. Entfernen Sie die Batterie vor längerer Lagerung.

Was tun, wenn das Display dunkel bleibt?

Überprüfen Sie die Batterie: Ersetzen Sie sie, wenn sie leer ist. Wenn das Problem weiterhin besteht, reinigen Sie die Batteriekontakte. Bleibt das Display dunkel, entfernen Sie die Batterie, warten Sie 1 Minute und setzen Sie sie wieder ein.

Wie verwende ich die Tiefenmessfunktion?

Verwenden Sie den Tiefenmesser (Markierung 7) am Ende des Geräts. Setzen Sie die Basis des Instruments auf die Kante des Objekts und senken Sie den Tiefenmesser bis zum Boden ab.

Wie friere ich einen Messwert ein?

Ziehen Sie die Klemmschraube (Markierung 10) an, um den angezeigten Wert zu fixieren. So bleibt die Messung nach dem Entfernen des Instruments erhalten.

Wie genau ist das Instrument?

Die Genauigkeit beträgt ± 0,03 mm (0,0005 Zoll) über den gesamten Messbereich unter den angegebenen Arbeitsbedingungen.

Ist das Gerät wasserdicht oder wasserbeständig?

Nein, das Gerät ist nicht wasserdicht. Vermeiden Sie jeden Kontakt mit Wasser und übermäßiger Feuchtigkeit. Lagern Sie es an einem trockenen Ort.

BEDIENUNGSANLEITUNG MetricMaster Plus Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusammenhinweise" sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des Gerätes mitzugegeben.

Funktion / Verwendung

Digitaler Messschieber zur prazisen Messung von Längen

• Funktionen: Außenmessung, Innenmessung, Tiefenmessung, Differenzmessung durch Nullstellung, Stufenmessung
• Fixierung des ermittelten Messbereichs mittels Klemmschraube
  -5-stelliges Display
• Messbereich: 0 ... 150 mm

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungs-zweck innerhalb der Spezifikationen ein.
• Das Gerät und sein Zubehör sind kein Kinderspielzeug.
  Baulich darfas Gerat nicht verändert werden.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Beschädigungsgefahr! Die Messflächen konnen empfindliches Messgut zerkratzen.
• Schneidgefahr! Die Messflächen sind scharf, spitz und konnen zu Verletzungen führen -DMAH nur an den vorgesehenen Handgriffen anfassen.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
• Lokale Betriebseinschrankungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Höhe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.

1 Batterie einlagen

Das Batteriefach öffnen und Batterie (1x LR44 Knopfelle) gemäß den Installations symbolen einlagen. Dabei auf korrekte Polarität achten.

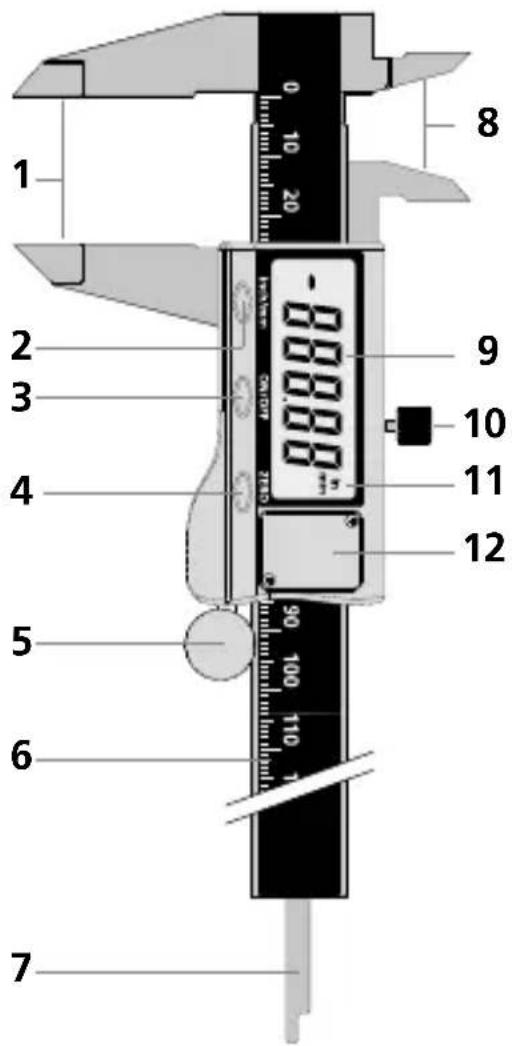

1 Messschenkel Außenmessung
2 Umschaltung Messeinheit in / mm
3 An/Aus-Schalter
4 Nullstellung der Digitalanzeige
5 Feineinstellrad
6 Skala 0 ... 150 mm
7 Tiefenmaβstab
8 Messschenkel Innenmessung
9 LC-Display
10 Klemmschraube zur Messwertfixierung
11 Messeinheit in / mm
12 Batteriefach

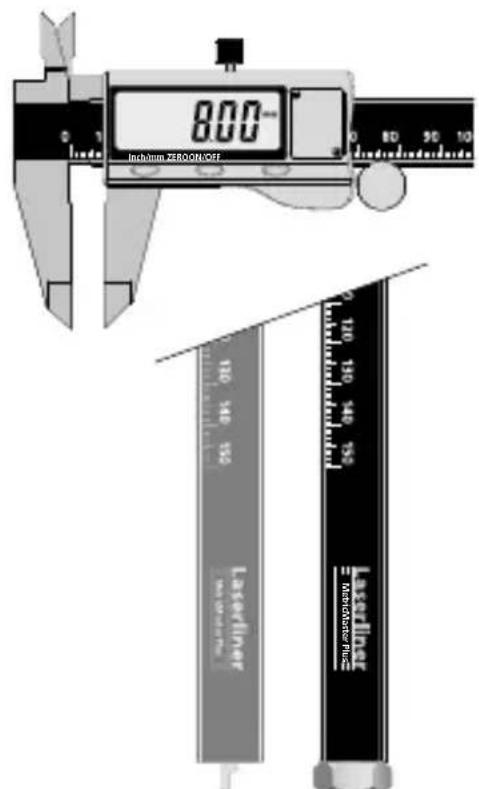

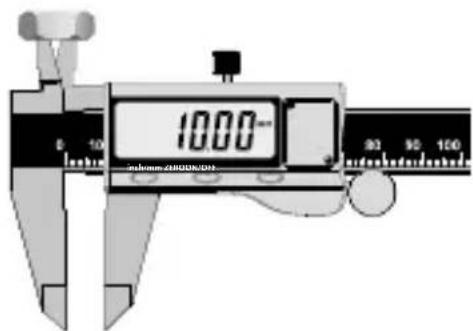

1 Außenmessung Tiefenmessung

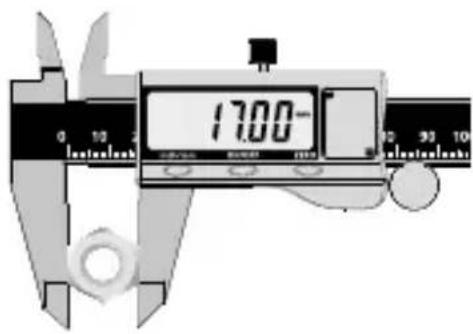

2 Innenmessung

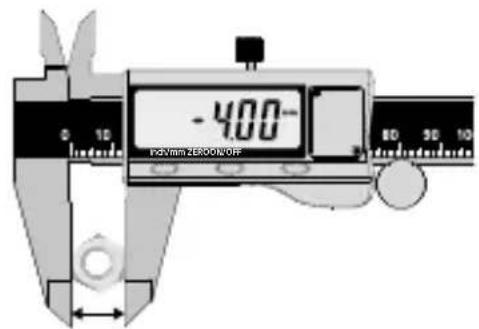

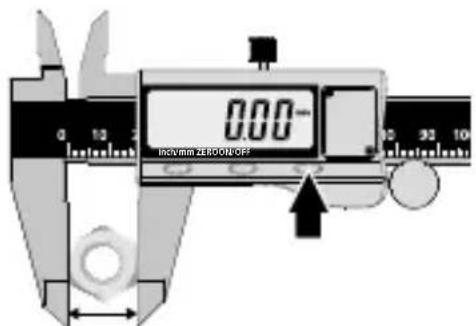

4 Differenzmessung durch Nullstellung

17 mm 13 mm

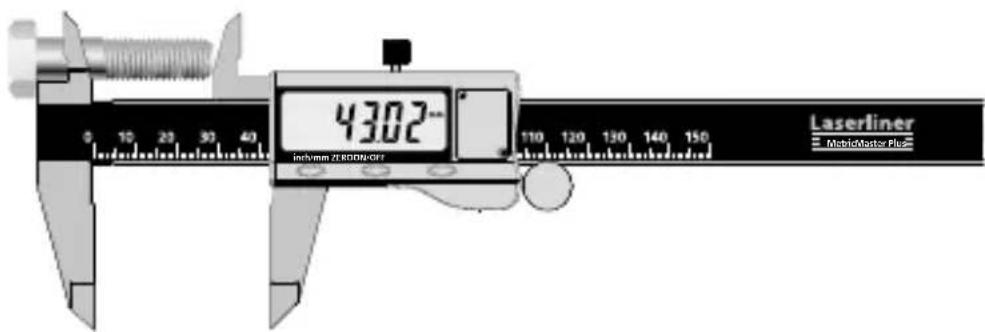

5 Stufenmessung

Messeinheiten umschalten

Um zwischen den Messeinheiten mm und inch zu wechsel, die Taste 2 kurz drücken. Die Umschaltung kann während einer aktiven Messung erfolgen.

Automatische Abschaltung

Das Gerät schaltet sich nach ca. 5 Minuten Inaktivität automatisch ab.

Fehlerbehebung

Problem Mögliche Ursache Lösung
Blinkende Ziffern Spannung niedrig Batterie austauschen
Keine Anzeige Spannung niedrig Batterie austauschen
Keine Anzeige Schlechter Kontakt Batterie reinigen
Unregelmäßige oder eingefrorene Anzeige	Internet Fehler Batterie entfernen, 1 Minute warten, Batterie einsetzen

Kalibrierung

Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die Genauigkeit der Messergebnisse zu gewährleisten. Wir empfehlen ein Kalibrierungsinterval von einem Jahr.

Vor jedem Gebrauch ist durch Zusammenchieben der Messschenkel die Nullstellung zu kontrollieren.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnahmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Technische Daten (Technische Änderungen vorbehalten. 18W40)

Messbereich 0 ... 150 mm / 0	... 6"
Auflösung 0,01 mm / 0.0005	'
Genauigkeit ± 0,03 mm / 0,0005"
Arbeitsbedingungen	0°C...30°C, Luftfeuchtigkeit max. 80%rH, nicht kondensierend, Arbeitshöhe max. 4000 m über NN (Normalnull)
Lagerbedingungen	0°C...50°C, Luftfeuchtigkeit max. 80%rH
Stromversorgung 1 x LR44 Knopfelle
Abmessungen (B x H x T) 246	x 77 x 17 mm
Gewicht (inkl. Batterie) 175 g

EU-Bestimmungen und Entsorgung

Das Gerät erfollt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusammenweis unter: http://laserliner.com/info/?an=AGZ
