Ürün Tipi	Dijital Kumpas
Marka	Laserliner
Model	MetricMaster Plus
Kategori	El Aleti
Ölçüm Aralığı	0 … 150 mm / 0 … 6 inç
Çözünürlük	0,01 mm / 0,0005 inç
Hassasiyet	± 0,03 mm / 0,0005 inç
Ekran	5 haneli Sıvı Kristal Ekran (LCD)
Ölçüm Fonksiyonları	Dış, iç, derinlik, diferansiyel (sıfırlama), kademe ölçümü
Birim Değiştirme	mm / inç özel tuş ile
Güç Kaynağı	1 adet LR44 yassı pil
Otomatik Kapanma	Yaklaşık 5 dakika hareketsizlikten sonra
Boyutlar (U x G x Y)	246 x 77 x 17 mm
Ağırlık (pil dahil)	175 g
Çalışma Koşulları	0 °C … 30 °C, bağıl nem maks. %80 (yoğuşmasız)
Depolama Koşulları	0 °C … 50 °C, bağıl nem maks. %80 (yoğuşmasız)
Bakım ve Temizlik	Hafif nemli bir bezle temizleyin; agresif temizlik maddeleri veya çözücüler kullanmayın. Uzun süreli depolamada pili çıkarın.
Güvenlik Talimatları	Keskin ölçüm yüzeyleri – dikkatli kullanın. Cihazı darbeye veya aşırı sıcaklıklara maruz bırakmayın. Sadece amaçlanan kullanım için kullanın.
Önerilen Kalibrasyon	Her kullanımdan önce sıfır konumunu kontrol edin; yıllık kalibrasyon önerilir.
Uygunluk	CE (EMC yönergesi 2014/30/AB), WEEE

Sık sorulan sorular - MetricMaster Plus Laserliner

MetricMaster Plus'ın pili nasıl takılır?

Pil bölmesini (12 numaralı işaret) açın ve polarite sembollerine uygun bir LR44 yassı pil takın. Bölmeyi kapatın.

mm ve inç birimleri arasında nasıl geçiş yapılır?

Ölçüm sırasında bile milimetre ve inç arasında geçiş yapmak için 2 numaralı tuşa (Ölçüm Birimi Değiştirme) kısaca basın.

Ekranda yanıp sönen rakamlar ne anlama gelir?

Yanıp sönen rakamlar, pilin düşük voltajını gösterir. Pili yenisiyle değiştirin.

Kumpas nasıl kalibre edilir?

Her kullanımdan önce ölçüm çenelerini tamamen kapatın ve ekranın 0 gösterdiğini kontrol edin. Gerekirse sıfırlama tuşuna (4 numaralı işaret) basın. Yıllık kalibrasyon önerilir.

Cihaz nasıl temizlenir?

Hafif nemli bir bezle temizleyin. Aşındırıcı temizlik maddeleri, çözücüler veya alkol kullanmayın. Uzun süreli depolamadan önce pili çıkarın.

Ekran kapalı kalırsa ne yapmalıyım?

Pili kontrol edin: eskimişse değiştirin. Sorun devam ederse pil kontaklarını temizleyin. Ekran hala kapalıysa pili çıkarın, 1 dakika bekleyin ve tekrar takın.

Derinlik ölçüm fonksiyonu nasıl kullanılır?

Cihazın ucundaki derinlik göstergesini (7 numaralı işaret) kullanın. Aletin tabanını nesnenin kenarına yerleştirin ve göstergeyi dibe kadar indirin.

Ölçülen bir değer nasıl sabitlenir?

Görüntülenen değeri kilitlemek için sıkma vidasını (10 numaralı işaret) sıkın. Bu, aleti çıkardıktan sonra ölçümü korumanızı sağlar.

Aletin hassasiyeti nedir?

Hassasiyet, belirtilen çalışma koşullarında tüm ölçüm aralığında ± 0,03 mm (0,0005 inç)'dir.

Cihaz su geçirmez mi veya suya dayanıklı mı?

Hayır, cihaz su geçirmez değildir. Su ve aşırı nem ile temastan kaçının. Kuru bir yerde saklayın.

KULLANIM KILAVUZU MetricMaster Plus Laserliner

Kullanim kilavuzunu, ekinde bulunan, Garanti ve Ek Uyarilar' defterini ve de bu kilavuzun sonunda bulunan Internet link'i ile ulasacağıniz aktüel bilgiler ve uyarlanı eksiksiz okuyunuz. Içinde yer alan talimatlari dikkate aliniz. Bu belge saklanmak zorundadir ve cihaz elden Çikarildigianda beraberinde verilmelidir.

Fonksiyon / Kullanim

Uzunluklarin titizlikle ölcülmesi icin djital kumpas

• Fonksiyonlar: Dis ölçüm, iç ölçüm, derinlik ölçümü, sifirlama ile fark ölçümü, kademe ölçümü
• Belirlenen ölçüm aralıgünın sikişirma vidası aracyla sabitlenmesi
  -5 haneli ekran
• Olçüm sahabi: 0 ... 150 mm

Genel güvenlik bilgileri

• Cihazi sadece kullanim amacina uygun sekilde teknik Özellikleri dahilinde kullaniniz.
• Cihaz ve aksesuarlari;cocuk oyuncagidegildir.
• Yapisal acidan cihazin degistirilmesi yasaktir.
• Cihazi mekanik yüklere, asiri sicakliklara, neme veya siddetli titresimiIre maruz birakmayiniz
• Hasar gorme tehlikesi! Olçüm alanlanı olçulecek hassas nesnelerin Çizilmesine neden olabilir.
• Kesik tehlikesi! Olçüm alanlı keskın ve sivridir ve yaralanmalarasa sebep olabilirler. Bu sebeple cihaza sadece öngörülen tutamaklardan tutun.

Emniyet Direktifleri

Elektromanyetak i sinlar ile muamele

• Cihaz, elektromanyetik uyumluluğa Piyasaya Arzina liskin 2014/30/AB (EMC) sayil direktifinde belirtilen, elektromanyetik uyumluluğa dair yönetmeliklere ve sinir degerlerine uygundur.
• Mekansal kullanim kisitlamalarin, orn. hastanelerde, uçaklarda, benzin istasyonlarinda veya kalp pili taşyan atanlrn yakininda, dikkate alınması gerekmektedir. Elektronik cihazlarin ve elektronik cihazlardan dolayi bunlarin tehlikeli boyutta etkilemeleri veya arizalanmaları mümkündür.

1 Pili yerleştiniz

Pil yuvasini aciniz ve pili (1x LR44 lityum pil) gosterilen sekillere uygun bir sekilde yerlestiriniz. Bu arada kutuplarinogrulu olmasina dikkat ediniz.

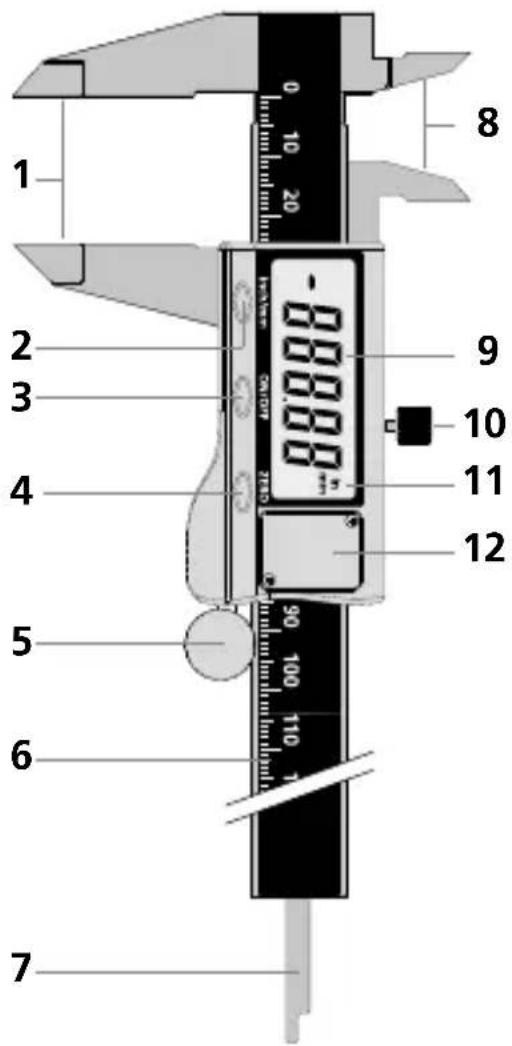

MetricMaster Plus

1 Olcum kolu dis olcum
2 Ölçüm birimini in / mm olarak degişirme
3 ACMA/KAPAMA salteri
4 Dijital gostergeyi sifirlama
5 Ince ayar carki
6 Skala 0 ... 150 mm
7 Derinlik ölçegi
8 Olcum kolu ic olcum
9 LC Ekran
10 Olcum degerisabitleme icinsikistirma vidasi
11 Olcum birimi in / mm
12 Pil yuvasi

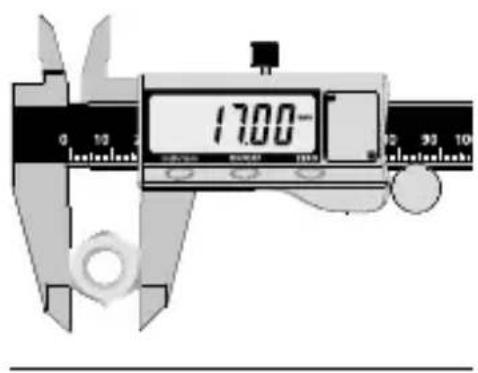

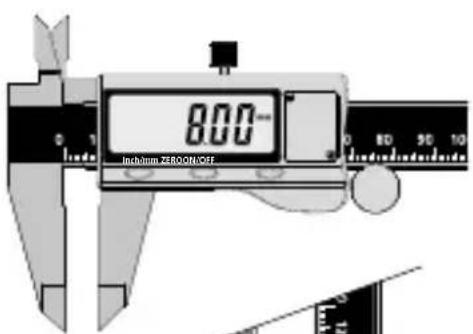

1 Dis ölcüm Derinlik ölcümü 3

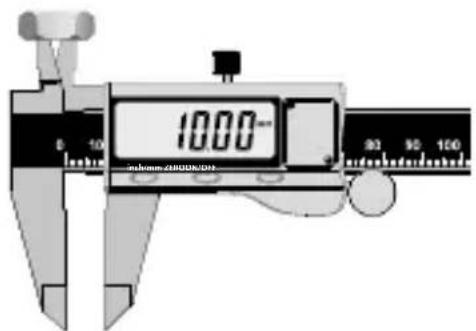

2 iç ölcüm

Laserliner

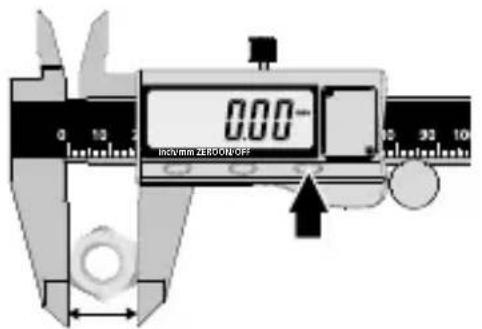

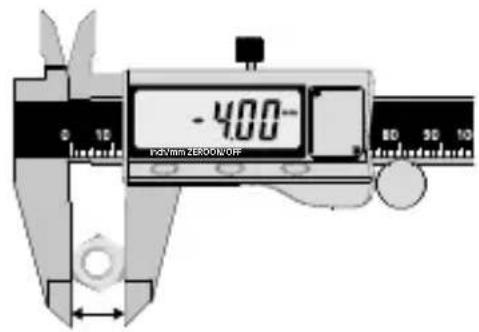

4 Sifirlama ile fark olcumü

17 mm 13 mm

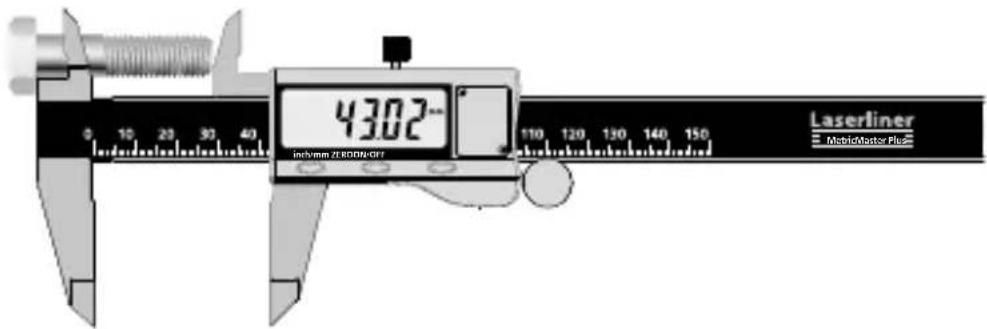

5 Kademe ölcümü

Ölçüm birimlerinidehyşir

Ölçüm birimleri mm ve incarasındadehyisim yapmak icin,2 tusuna kisaca basin.Degistirme,olçüm aktifken yapilabilir.

Otomatik kapama

Cihaz kullanilmadigiinda yakl. 5 dakika sonra otomatik olarak kapanir.

Hata giderimi

Problem Olasi nedeni Çüzüm
YanıpSONENrakamlar	Alçak gerilim Pilidehyişir
GÖsterge yok Alçak gerilim Pilidehyişir
Gösterge yok Kṭü temas Pili temizle
Düzensiz veyadonmugas Gösterge	Dahilihana Piliçıkart,1bakikabekle ve piliyerlestir

Kalibravimas

Her kullanimdan once olçüm kollari birleşirilerek sifr noktası kontrol edilmelidir.

Bakima koruma islemlerine iliskin bilgiler

Tüm bileşenleri hafıçne nemlendirilmış bir bez ile temizleyin ve temizlik, ovalama veçozücu maddelerinin kullanından kaçının. Uzun sureli bir depolama öncesinde bataryaları).(ikariniz. Cihazi temiz ve kuru bir yerde saklayiniz.

Teknik Özellikler (Teknikdehyicişlik yapma hak)..18W40)
Ölcüm saHASİ 0...150 mm/0...6"
Çozülüm 0,01 mm/0.0005"
Hassasiyet ± 0,03 mm/0,0005"	5"
Çalıstirma-SAartlari	0°C...30°C, Hava nemi maks. 80% rH, yüzmasız, Çalımsa yükbeklik maks. 4000 m normal sifir üzeri
Saklama kosulları	0°C...50°C, Hava nemi maks. 80% rH
Elektrik beslemesi 1x LR44 lityum pil
Ebatlar (G x Y x D) 246 x 77 x	17 mm
Masé (batarya dahil) 175 g

AB Düzenlemeleri ve Atık Aritma

Bu cihaz, AB dahilindeki serbest mal ticareti icin geleerli atan tum gerekli standartlarin istemlerini yerine getirmektedir.

Bu urun elektrikli bir cihaz olup Avrupa Birligi'nin Atik Elektrik ve Elektronik Esyalar Direktifi uyarinca ayri olarak toplanmali ve bertaraf edilmelidir.

Diger emniyet uyarilari ve ek direktifler icin:

http://laserliner.com/info/?an=AGZ
