EasyCross Laser - El aleti Laserliner - Ücretsiz kullanım kılavuzu

Ürün Tipi	Otomatik Çapraz Hat Lazeri
Marka	Laserliner
Model	EasyCross Laser (EasyCross-Laser Green)
Kategori	El Aleti
Boyutlar (G x Y x D)	62 x 72 x 61 mm
Ağırlık	202 g (piller dahil)
Güç Kaynağı	3 adet AAA 1,5 V pil (LR03)
Çalışma Süresi	Yaklaşık 5 saat
Hassasiyet	± 0,5 mm/m
Kendiliğinden Tesviye Aralığı	± 3°
Lazer Sınıfı	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Dalga Boyu	515 nm (yeşil lazer)
Tipik Görünürlük	40 m (maks. 300 lx'te)
Çalışma Koşulları	0°C ila 50°C, maks. %80 bağıl nem (yoğuşmasız), maks. 4000 m rakım
Depolama Koşulları	-10°C ila 70°C, maks. %80 bağıl nem
Tripod Dişi	1/4"
Ana Fonksiyonlar	Yatay ve dikey tesviye, eğim modu, seviye dışı algılama (Out-Of-Level) optik sinyallerle, taşıma kilidi
Güvenlik	Sınıf 2 lazer, ışına bakmayın, yansıtıcı yüzeyleri kapatın, dikkatli kullanın
Bakım ve Temizlik	Hafif nemli bir bezle temizleyin, solventlerden kaçının, uzun süreli saklamadan önce pilleri çıkarın, kuru ve temiz yerde saklayın
Yedek Parçalar ve Onarılabilirlik	Kullanıcı tarafından doğrulanabilir kalibrasyon; ayar veya onarım için UMAREX-LASERLINER satış sonrası servisine başvurun
Genel Bilgiler	CE sertifikalı, WEEE direktifine uygun, kullanım kılavuzu birden fazla dilde mevcuttur

Sık sorulan sorular - EasyCross Laser Laserliner

Laserliner EasyCross Laser'in pilleri nasıl takılır?

Pil bölmesini (arkada) açın ve belirtilen kutuplara dikkat ederek 3 adet AAA (LR03) pil takın. Bölmeyi kapatın.

Lazer nasıl açılır ve otomatik tesviye nasıl elde edilir?

Taşıma kilidini çıkarmak için anahtarı (3) sola (a konumu) kaydırın. LED (1) sabit yeşil yanar ve lazer çaprazı belirir. Cihaz ±3° aralığında otomatik tesviye yapar.

Lazer çizgileri yeşil yanıp sönüyorsa ne yapmalı?

Lazer çizgileri ve LED (1) yanıp sönüyorsa, cihaz eğim modunda (anahtar sağda) veya kendiliğinden tesviye aralığının dışında (≥3°) demektir. Anahtar konumunu ve cihazın eğimini kontrol edin.

Eğim modu nasıl kullanılır?

Taşıma kilidini çıkarmayın: anahtarı (3) sağ konumda (b) bırakın. Bu modda lazer otomatik olarak yönlenmez, bu sayede eğimli yüzeylerde çizgiler yansıtılabilir. LED ve çizgiler yanıp söner.

EasyCross Laser'in kalibrasyonu nasıl kontrol edilir?

Cihazı en az 5 m aralıklı iki duvarın ortasına yerleştirin. Lazeri açın (kilit çıkarılmış), kılavuzda belirtildiği gibi A1, A2, A3 noktalarını işaretleyin. A2 ile A3 arasındaki fark metre başına 0,5 mm'yi geçmemelidir. Aksi takdirde müşteri hizmetlerine başvurun.

Bu lazerin hassasiyeti nedir?

Hassasiyet ±0,5 mm/m'dir. 10 m'deki yatay bir çizgi için maksimum hata ±5 mm'dir.

Lazer dışarıda kullanılabilir mi?

Evet, ancak tipik görünürlük 300 lx'te 40 m'dir. Tam güneş ışığında bir lazer dedektörü (dahil değil) kullanın. Neme uzun süre maruz kalmaktan kaçının ve çalışma koşullarına uyun (0-50°C, maks. %80 bağıl nem).

Arıza durumunda veya cihaz açılmıyorsa ne yapmalı?

Pilleri kontrol edin (yön ve şarj). Sorun devam ederse UMAREX-LASERLINER satış sonrası servisiyle iletişime geçin. Cihazı kendiniz açmayın veya değiştirmeyin.

Laserliner EasyCross Laser nasıl temizlenir?

Yüzeyleri temizlemek için hafif nemli bir bez kullanın. Agresif temizlik ürünleri, solventler veya aşındırıcı bezler kullanmayın. Uzun süreli saklamadan önce pilleri çıkarın.

Yedek parçalar nereden bulunur veya cihaz nasıl tamir ettirilir?

Yedek parçalar standart olarak listelenmemiştir. Herhangi bir ayar veya onarım için satıcınıza veya UMAREX-LASERLINER satış sonrası servisine başvurun. Daha fazla bilgi için laserliner.com sitesini ziyaret edin.

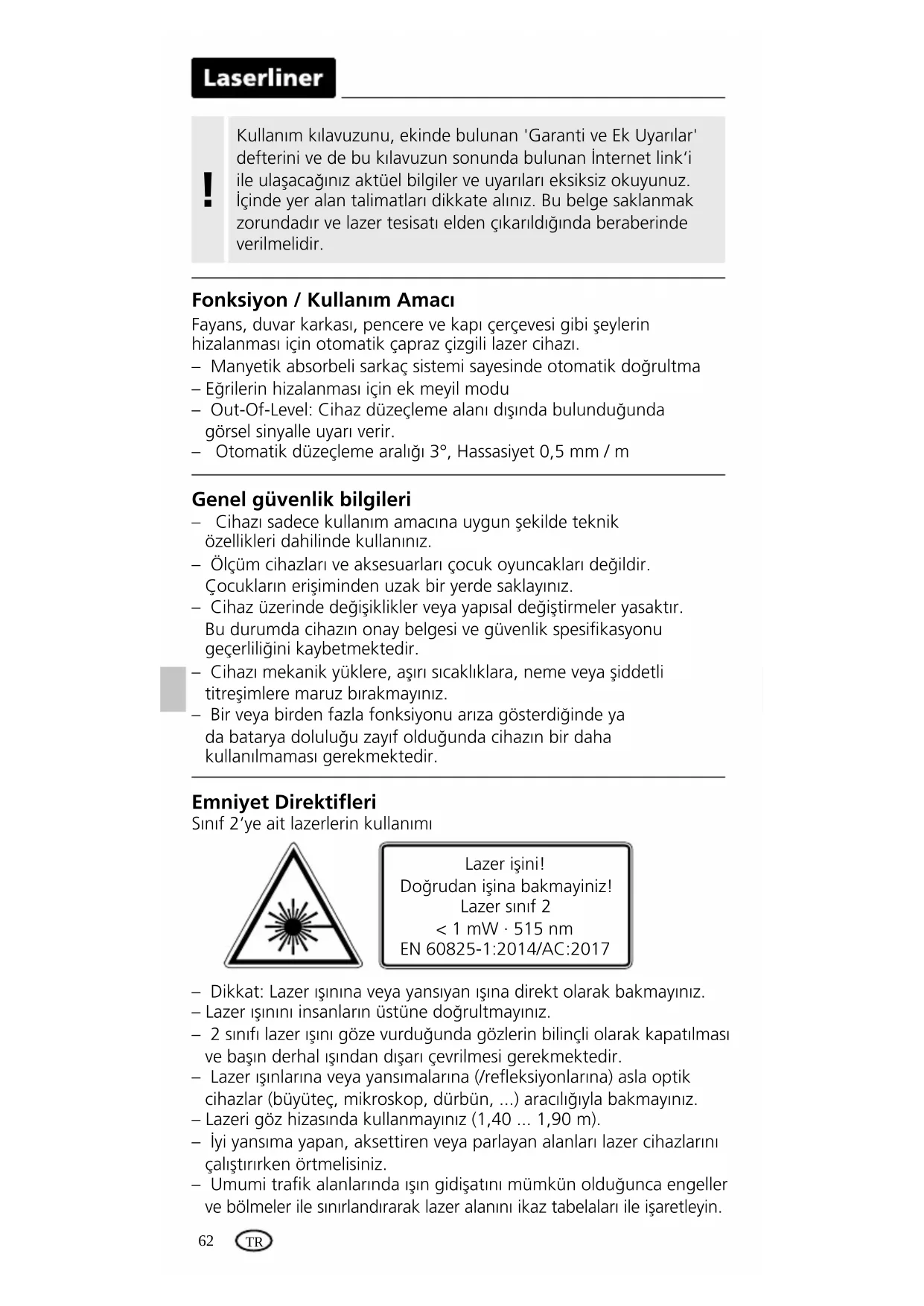

KULLANIM KILAVUZU EasyCross Laser Laserliner

Kullanım kılavuzunu, ekinde bulunan 'Garanti ve Ek Uyarılar' defterini ve de bu kılavuzun sonunda bulunan İnternet link'i ile ulaşacağını aktüel bilgiler ve uyarıları eksiksiz okuyunuz. İçinde yer alan talimatları dikkate alınız. Bu belge saklanmak zorundadır ve lazer tesisatı elden çıkarıldığında beraberinde verilmelidir.

Fonksiyon / Kullanım Amacı

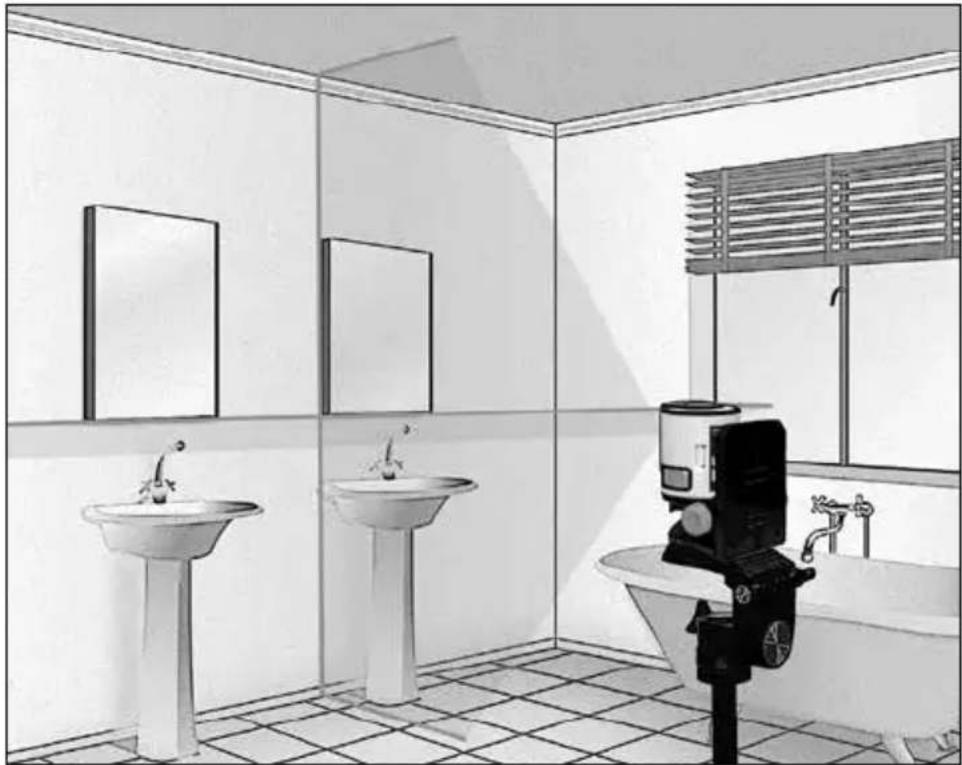

Fayans, duvar karkası, pencere ve kapı çerçevesi gibi şeylerin hizalanması için otomatik çapraz çizgili lazer cihazı.

• Manyetik absorbeli sarkaç sistemi sayesinde otomatik doğrultma
  – Eğrilerin hizalanması için ek meyil modu
• Out-Of-Level: Cihaz düzleme alanı dışında bulunduğunda görsel sinyalle uyarı verir.
• Otomatik düzecleme aralığı 3°, Hassasiyet 0,5 mm / m

Genel güvenlik bilgileri

• Cihazı sadece kullanım amacına uygun şekilde teknik özellikleri dahilinde kullanınız.
• Ölçüm cihazları ve aksesuarları çocuk oyuncakları değildir. Çocukların erişiminden uzak bir yerde saklayınız.
• Cihaz üzerinde değişiklikler veya yapısal değiştirmeler yasaktır. Bu durumda cihazın onay belgesi ve güvenlik spesifikasyonu geçerliliğini kaybetmektedir.
• Cihazı mekanik yüklere, aşırı sıcaklıklara, neme veya şiddetli titreşimlere maruz bırakmayınız.
• Bir veya birden fazla fonksiyonu arıza gösterdiğini de ya da batarya doluluğu zayıf olduğunda cihazın bir daha kullanılmaması gerekmektedir.

Emniyet Direktifleri

Sınıf 2'ye ait lazerlerin kullanımı

Lazer işini! Doğrudan işina bakmayiniz! Lazer sınıf 2 < 1 mW · 515 nm EN 60825-1:2014/AC:2017

– Dikkat: Lazer ışınına veya yansıyan ışına direkt olarak bakmayınız.
– Lazer ışınıni insanların üstüne doğrultmayınız.
- 2 sınıfı lazer ışını göze vurduğunda gözlerin bilinçli olarak kapatılması ve başın derhal ışından dışarı çevrilmesi gerekmektedir.
- Lazer ışınlarına veya yansımalarına (/refleksiyonlarına) asla optik cihazlar (büyüteç, mikroskop, dürbün, ...) aracılığıyla bakmayınız.
– Lazeri göz hizasında kullanmayınız (1,40 ... 1,90 m).
- İyi yansıma yapan, aksettiren veya parlayan alanları lazer cihazlarını çalıştırırken örtmelisiniz.
- Umumi trafik alanlarında ışın gidişatını mümkün olduğunca engeller ve bölmeler ile sınırlandırarak lazer alanını ikaz tabelaları ile işaretleyin.

Emniyet Direktifleri

Elektromanyetik ışınlar ile muamele

• Ölçüm cihazı, 2014/30/AB sayılı Elektro Manyetik Uyumluluk Yönetmeliğinde (EMV) belirtilen, elektromanyetik uyumluluğa dair kurallara ve sınır değerlerine uygundur.
• Mekansal kullanım kısıtlamalarının, örn. hastanelerde, uçaklarda, benzin istasyonlarında veya kalp pili taşıyan insanların yakınında, dikkate alınması gerekmektedir. Elektronik cihazların ve elektronik cihazlardan dolayı bunların tehlikeli boyutta etkilenmeleri veya arızalanmaları mümkündür.

Taşınması için daima tüm lazerleri kapatınız ve sarkaçları kilitleyiniz, sürmeli şalteri (3) sağ tarafa çekin.

Yeşil lazer teknolojisi

DLD tasarımlı lazer modülleri çizgide üstün kalitenin, temiz ve duru ve bundan dolayı iyi görülebilen çizgi tablosunun ifadesidir. Eski jenerasyonlara bakış bu modeller ısıya daha dayanıklı ve enerji tüketimi daha tasarruflu.

Ayrıca insan gözü yeşi lazerin dalga alanında örneğin kırmızı lazerin ki ile kıyasla daha yüksek bir hassasiyete sahiptir. Bu nedenle yeşil lazer diyodu kırmızı lazer diyodu ile kıyaslandığında daha parlak görünür.

Yeşil lazerler -bilhassa DLD tasarımında- uygunsuz koşullar altında lazer çizgisinin görünürlüğü açısından daha fazla avantaj sunmaktadır.

630 - 660 nm'lik tipik, kırmızı bir lazerden yakl. 6 kat daha aydınlık

1 Pilleri yerleştiriniz

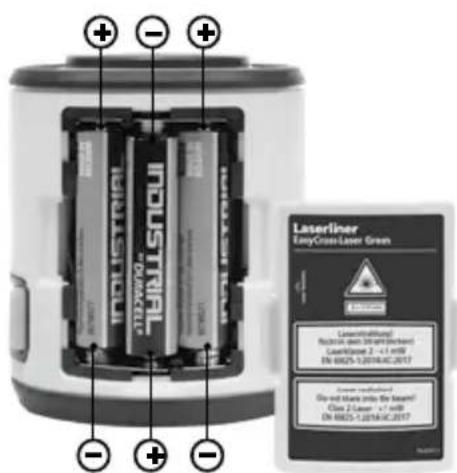

Pil yuvasını açınız ve pilleri (3 x AAA tipi) gösterilen şekillere uygun bir şekilde yerleştiriniz. Bu arada kutupların doğru olmasına dikkat ediniz.

1 LED nivelmanı LED yanıp söner: nivelman kapalı LED açık: nivelman açık / AÇ/Kapa tuşu
2 Batarya / Pil yeri (arka yüzü)
3 Sürmeli şalter a Açık b Kapalı / taşıma emniyeti / meyil modu
4 Lazer işini çıkış boşluğu
5 Statif vida dişi 1/4" (alt tarafı)

2 Yatay ve düşey düzecleme

Taşıma emniyetini çözün, sürmeli şalteri (3) sol tarafa çekin. Lazer artışı görülür.

!

Yatay ve düşey düzleme için taşıma emniyetinin çözülmüş olması gerekmektedir. LED sabit şekilde yeşil yanar. Cihaz otomatik düzleme aralığı olan 3°'nin dışında bulunduğu zaman, lazer çizgileri yanıp sönmeye başlarlar. Cihazı, düzleme aralığı içinde bulunacak şekilde konumlandırınız. Lazer çizgileri yine durağan yanarlar.

3 Eğim modu

Taşıma emniyetini çözmeyin, kayar şalteri (3) sağa kaydırın. Lazeri AÇMA/KAPAMA tuşundan açın. Şimdi eğimli düzlemler ayarlanabilir. Bu modda lazer çizgileri otomatik olarak ayarlanmadığından yatay ve düşey düzenleme yapılamaz. LED (1) ve lazer çizgileri yeşil yanıp söner.

Kalibrasyon kontrolünün hazırlanması

Lazerin kalibrasyonunu kontrol edebilirsiniz. Cihazı birbirlerine en az 5 m mesafesinde bulunan iki duvarın arasında kurunuz. Cihazı çalıştırınız, bunun için taşıma emniyetlerini çözünüz (LAZER ARTISI AÇIK). En iyi kontrol sonuçlarını alabilmek için, lütfen bir sehpa kullanınız.

EasyCross-Laser Green

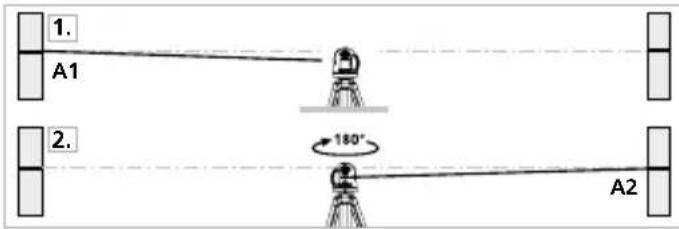

1. Duvarda A1 noktasını işaretleyiniz.
2. Cihazı 180 derece çeviriniz ve A2 noktasını işaretleyiniz. Şimdi A1 ve A2 noktaları arasında yatay bir referans çizginiz vardır.

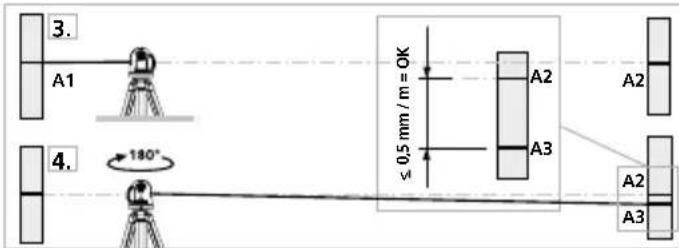

Kalibrasyon kontrolü

1. Cihazı olabildiğince duvara yaklaştırıp A1 noktasının hizasına kurunuz.
2. Cihazı 180 derece çeviriniz ve A3 noktasını işaretleyiniz. A2 ve A3 noktaları arasındaki mesafe, cihazın hassasiyet değeridir.

A2 ve A3 noktaları birbirlerine 0,5 mm / m'den daha büyük bir uzaklıkta bulunuyorlarsa, ayarlama yapılması gerekmektedir. Bu durumda yetkili satıcınızla ya da UMAREX LASERLINER'in müşteri servisi departmanıyla irtibata geçiniz.

Düşey çizginin kontrolü

Cihazı bir duvara yaklaşık 5 m mesafede kurunuz. Duvara 2,5 m uzunluğunda bir ipi bulunan çekül bağlayınız. Çekül boşta sarkabil-melidir. Cihazı çalıştırıp düşey lazer çizgisini çekül ipine doğrultunuz. Lazer çizgisi ile çekül ipi arasındaki sapma ± 2,5 mm'den fazla olmadığı takdirde, hassasiyet tolerans dahilinde olur.

Yatay çizginin kontrolü

Cihazı bir duvara yaklaşık 5 m mesafede kurup lazer artısını çalıştırınız. Duvarda B noktasını işaretleyiniz. Lazer artısını yakl.

2,5 sağa kaydırıp, C noktasını işaretleyiniz.

C noktasındaki yatay çizginin B noktasıyla ± 2,5 mm'lik bir aralıkta aynı hizada bulunup bulunmadığın kontrol ediniz. Aynı işlemi bu sefer sola kaydırarak tekrar ediniz.

Ürünün kalibrasyonunu her kullanımdan önce, nakil ve uzun muhafazadan sonra kontrol ediniz.

Laserliner

Bakıma koruma işlemlerine ilişkin bilgiler

Tüm bileşenleri hafifçe nemlendirilmiş bir bez ile temizleyin ve temizlik, ovalama ve çözücü maddelerinin kullanımından kaçının. Uzun süreli bir depolama öncesinde bataryaları çıkarınız. Cihazı temiz ve kuru bir yerde saklayınız.

Teknik özellikler Teknik değişiklik yapma hakkı saklıdır. 20W11

Otomatik düzenleme aralığı	± 3^
Hassasiyet ± 0,5 mm / m
Düzeçleme otomatik
Görülebilirlik (tipik)*	40 m
Lazer dalga boyu 515 nm
Lazer sınıfı	2 / < 1 mW(EN 60825-1:2014/AC:2017)
Güç beslemesi 3 x 1,5V LR03	(AAA)
Kullanım süresi	yak. 5 saat
Çalıştırma şartları	0°C ... 50°C, hava nemi maks. 80% rH,yoğuşmasız, çalışma yükseklik maks.4000 m normal sıfır üzeri
Saklama koşulları	-10°C ... 70°C,hava nemi maks. 80% rH
Ebatlar (G x Y x D)	62 x 72 x 61 mm
Ağırlığı 202 g (piller dahil)

* maks. 300 lüks değerinde

AB Düzenlemeleri ve Atık Arıtma

Bu cihaz, AB dahilindeki serbest mal ticareti için geçerli olan tüm gerekli standartların istemlerini yerine getirmektedir.

Bu ürün elektrikli bir cihaz olup Avrupa Birliği'nin Atık Elektrik ve Elektronik Eşyalar Direktifi uyarınca ayrı olarak toplanmalı ve bertaraf edilmelidir.

Diğer emniyet uyarıları ve ek direktifler için:

http://laserliner.com/info?an=ACN

EasyCross-Laser Green

EasyCross-Laser Green
