EasyCross Laser - Narzędzie ręczne Laserliner - Bezpłatna instrukcja obsługi

Typ produktu	Automatyczna krzyżowa laserowa linia
Marka	Laserliner
Model	EasyCross Laser (EasyCross-Laser Green)
Kategoria	Narzędzie ręczne
Wymiary (Dł x Wys x Gł)	62 x 72 x 61 mm
Waga	202 g (z bateriami)
Zasilanie	3 baterie AAA 1,5 V (LR03)
Czas pracy	Około 5 godzin
Dokładność	± 0,5 mm/m
Zakres samopoziomowania	± 3°
Klasa lasera	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Długość fali	515 nm (laser zielony)
Typowa widoczność	40 m (przy 300 lx maks.)
Warunki pracy	0°C do 50°C, wilgotność wzgl. maks. 80% bez kondensacji, wys. maks. 4000 m
Warunki przechowywania	-10°C do 70°C, wilgotność wzgl. maks. 80%
Gwint do statywu	1/4"
Główne funkcje	Poziomowanie poziome i pionowe, tryb nachylenia, wykrywanie poziomu (Out-Of-Level) z sygnałami optycznymi, blokada transportowa
Bezpieczeństwo	Laser klasy 2, nie patrzeć w wiązkę, zakrywać powierzchnie odblaskowe, używać ostrożnie
Konserwacja i czyszczenie	Czyścić lekko wilgotną szmatką, unikać rozpuszczalników, wyjąć baterie przed dłuższym przechowywaniem, przechowywać w suchym i czystym miejscu
Części zamienne i naprawy	Kalibracja weryfikowalna przez użytkownika; regulacja lub naprawa w serwisie UMAREX-LASERLINER
Informacje ogólne	Certyfikat CE, zgodny z dyrektywą WEEE, instrukcja dostępna w wielu językach

Często zadawane pytania - EasyCross Laser Laserliner

Jak umieścić baterie w Laserliner EasyCross Laser?

Otwórz komorę baterii (z tyłu) i włóż 3 baterie AAA (LR03) zgodnie z oznaczeniami biegunów. Zamknij komorę.

Jak włączyć laser i uzyskać automatyczne poziomowanie?

Przesuń przełącznik (3) w lewo (pozycja a), aby zwolnić blokadę transportową. Dioda LED (1) świeci się na stałe zielony, a krzyż lasera pojawia się. Urządzenie dokonuje automatycznego poziomowania w zakresie ±3°.

Co zrobić, jeśli linie lasera migają na zielono?

Miganie linii lasera i diody LED (1) oznacza, że urządzenie jest w trybie nachylenia (przełącznik w prawo) lub znajduje się poza zakresem samopoziomowania (≥3°). Sprawdź położenie przełącznika i nachylenie urządzenia.

Jak używać trybu nachylenia?

Nie zwalniaj blokady transportowej: pozostaw przełącznik (3) w pozycji prawej (b). W tym trybie laser nie orientuje się automatycznie, co pozwala wyświetlać linie na pochyłych powierzchniach. Dioda LED i linie migają.

Jak sprawdzić kalibrację lasera EasyCross?

Umieść urządzenie na środku między dwoma ścianami oddalonymi co najmniej 5 m. Włącz laser (zwolniona blokada), zaznacz punkty A1, A2, A3 zgodnie z instrukcją. Różnica między A2 a A3 nie może przekraczać 0,5 mm na metr. W przeciwnym razie skontaktuj się z serwisem.

Jaka jest dokładność tego lasera?

Dokładność wynosi ±0,5 mm/m. Dla linii poziomej na 10 m maksymalny błąd wynosi ±5 mm.

Czy mogę używać lasera na zewnątrz?

Tak, ale typowa widoczność wynosi 40 m przy 300 lx. W pełnym słońcu użyj detektora lasera (nie w zestawie). Unikaj długotrwałego narażenia na wilgoć i przestrzegaj warunków pracy (0-50°C, wilgotność wzgl. maks. 80%).

Co zrobić w przypadku awarii lub gdy urządzenie nie włącza się?

Sprawdź baterie (kierunek i stan). Jeśli problem się utrzymuje, skontaktuj się z serwisem UMAREX-LASERLINER. Nie otwieraj ani nie modyfikuj urządzenia samodzielnie.

Jak czyścić Laserliner EasyCross Laser?

Użyj lekko wilgotnej szmatki do czyszczenia powierzchni. Nie używaj agresywnych środków czyszczących, rozpuszczalników ani szorstkich szmatek. Wyjmij baterie przed dłuższym przechowywaniem.

Gdzie znaleźć części zamienne lub naprawić urządzenie?

Części zamienne nie są standardowo wymienione. W przypadku regulacji lub naprawy skontaktuj się ze sprzedawcą lub serwisem UMAREX-LASERLINER. Odwiedź stronę laserliner.com po więcej informacji.

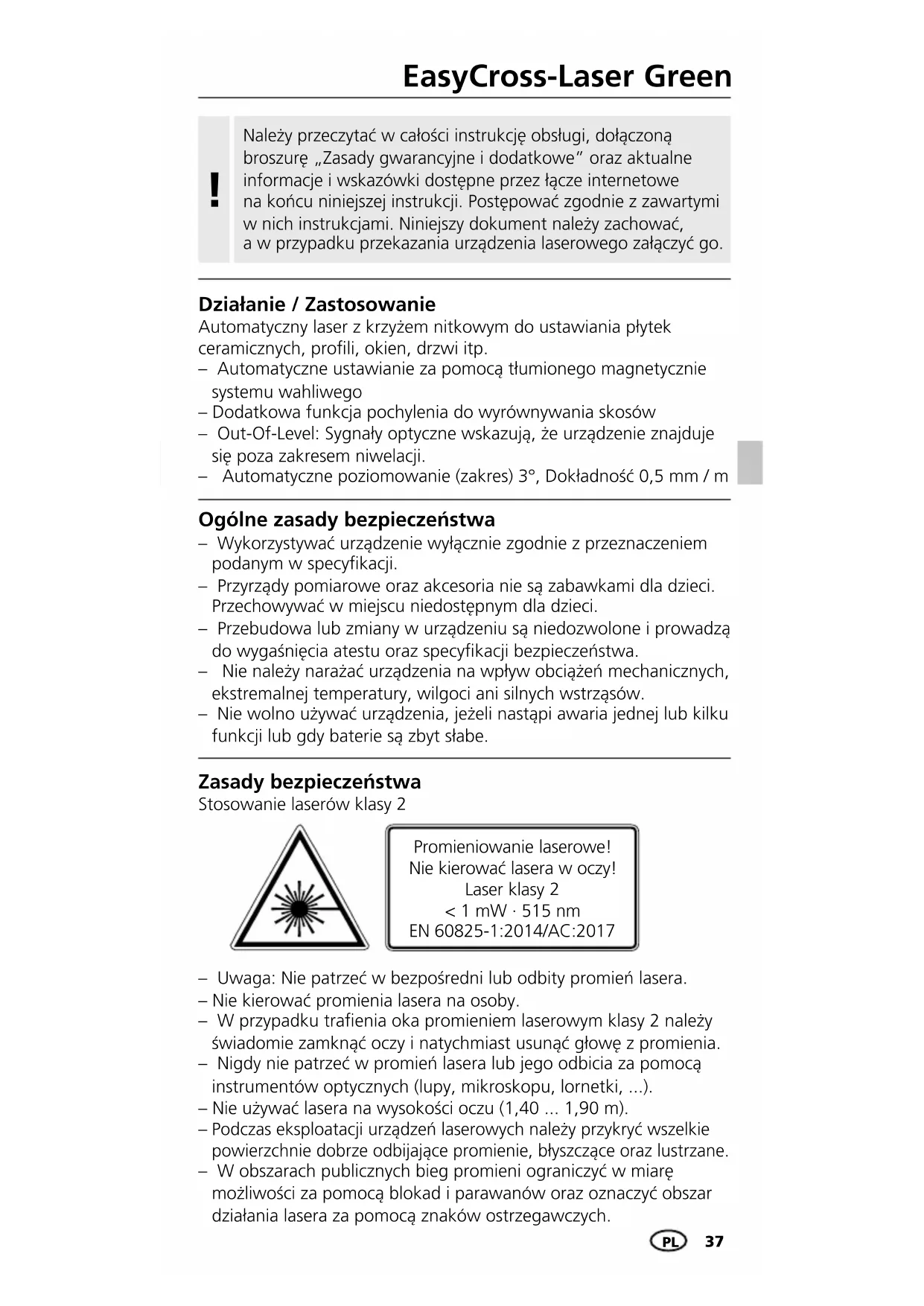

INSTRUKCJA OBSŁUGI EasyCross Laser Laserliner

Należy przeczytać w całości instrukcję obsługi, dołączoną broszurę „Zasady gwarancyjne i dodatkowe” oraz aktualne informacje i wskazówki dostępne przez łącze internetowe na końcu niniejszej instrukcji. Postępować zgodnie z zawartymi w nich instrukcjami. Niniejszy dokument należy zachować, a w przypadku przekazania urządzenia laserowego załączyć go.

Działanie / Zastosowanie

Automatyczny laser z krzyżem nitkowym do ustawiania płytek ceramicznych, profili, okien, drzwi itp.

– Automatyczne ustawianie za pomocą tłumionego magnetycznie systemu wahliwego
– Dodatkowa funkcja pochylenia do wyrównywania skosów
- Out-Of-Level: Sygnały optyczne wskazują, że urządzenie znajduje się poza zakresem niwelacji.
– Automatyczne poziomowanie (zakres) 3°, Dokładność 0,5 mm / m

Ogólne zasady bezpieczeństwa

• Wykorzystywać urządzenie wyłącznie zgodnie z przeznaczeniem podanym w specyfikacji.
  – Przyrządy pomiarowe oraz akcesoria nie są zabawkami dla dzieci. Przechowywać w miejscu niedostępnym dla dzieci.
  – Przebudowa lub zmiany w urządzeniu są niedozwolone i prowadzą do wygaśnięcia atestu oraz specyfikacji bezpieczeństwa.
  – Nie należy narażać urządzenia na wpływ obciążeń mechanicznych, ekstremalnej temperatury, wilgoci ani silnych wstrząsów.
  – Nie wolno używać urządzenia, jeżeli nastąpi awaria jednej lub kilku funkcji lub gdy baterie są zbyt słabe.

Zasady bezpieczeństwa

Stosowanie laserów klasy 2

Promieniowanie laserowe!

Nie kierować lasera w oczy!

Laser klasy 2

< 1 mW · 515 nm

EN 60825-1:2014/AC:2017

– Uwaga: Nie patrzeć w bezpośredni lub odbity promień lasera.
– Nie kierować promienia lasera na osoby.
– W przypadku trafienia oka promieniem laserowym klasy 2 należy świadomie zamknąć oczy i natychmiast usunąć głowę z promienia.
– Nigdy nie patrzeć w promień lasera lub jego odbicia za pomocą instrumentów optycznych (lupy, mikroskopu, lornetki, ...).
– Nie używać lasera na wysokości oczu (1,40 ... 1,90 m).
– Podczas eksploatacji urządzeń laserowych należy przykryć wszelkie powierzchnie dobrze odbijające promienie, błyszczące oraz lustrzane.
– W obszarach publicznych bieg promieni ograniczyć w miarę możliwości za pomocą blokad i parawanów oraz oznaczyć obszar działania lasera za pomocą znaków ostrzegawczych.

Laserliner

Zasady bezpieczeństwa

Postępowanie z promieniowaniem elektromagnetycznym

– Przyrząd pomiarowy odpowiada przepisom i wartościom granicznym kompatybilności elektromagnetycznej zgodnie z dyrektywą EMC 2014/30/UE.

– Należy zwracać uwagę na lokalne ograniczenia stosowania np. w szpitalach, w samolotach, na stacjach paliw oraz w pobliżu osób z rozrusznikami serca. Występuje możliwość niebezpiecznego oddziaływania lub zakłóceń w urządzeniach elektronicznych i przez urządzenia elektroniczne.

Do transportu należy zawsze wyłączać wszystkie lasery, zaryglować wahadło i przesunąć włącznik suwakowy (3) w prawo.

Technologia zielonego lasera

Moduły laserowe w wersji DLD gwarantują wysoką jakość linii oraz czysty, klarowny i dzięki temu dobrze widoczny obraz linii. W przeciwieństwie do poprzednich wersji cechują się one większą stabilnością termiczną i wyższą sprawnością energetyczną.

Ludzkie oko ma poza tym wyższą wrażliwość w zakresie fal zielonego lasera, niż na przykład w przypadku lasera czerwonego. Dzięki temu zielona dioda laserowa wydaje się być dużo bardziej jasna w porównaniu do czerwonej.

Zielone lasery - szczególnie w wersji DLD - mają więc przewagę w zakresie widoczności linii laserowej w niekorzystnych warunkach.

Ok. 6 razy jaśniejszy niż typowy czerwony laser o długości 630–660 nm

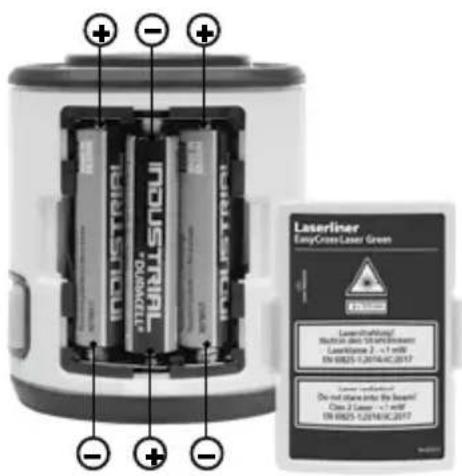

1 Zakładanie baterii

Otworzyć komorę baterii i włożyć baterie (3 x typ AAA) zgodnie z symbolami instala-cyjnymi. Zwrócić przy tym uwagę na prawidłową biegunowość.

1 Dioda niwelacji Dioda LED pulsuje: Niwelacja wyłączona Dioda LED świeci: Niwelacja włączona / Przycisk WŁ./WYŁ.

2 Komora baterii (tył)

3 Włącznik suwakowy a Wł. b WYŁ. / Zabezpieczenie transportowe / Tryb pochylenia

4 Okienko promieni lasera

5 Gwint statywu 1/4" (od dołu)

2 Niwelowanie poziome i pionowe

Zwolnić zabezpieczenie transportowe, przesunąć włącznik suwakowy (3) w lewo. Pojawia się krzyż laserowy.

!

Do niwelacji poziomej i pionowej zabezpieczenie transportowe musi być zwolnione. Dioda LED (1) świeci stałym zielonym światłem. Gdy urządzenie znajduje się poza automatycznym zakresem niwelacji wynoszącym 3°, linie laserowe migają. Ustawić urządzenie tak, aby znalazło się w zakresie niwelacji. Linie laserowe ponownie świecą w sposób ciągły.

3 Tryb nachylenia

Nie zwalniać zabezpieczenia transportowego, przesunąć włącznik suwakowy (3) w prawo. Można teraz wygenerować skośne płaszczyzny. W tym trybie niemożliwe jest niwelowanie poziome lub pionowe, gdyż linie lasera nie są już ustawiane automatycznie. Dioda LED (1) i linie laserowe migają na czerwono.

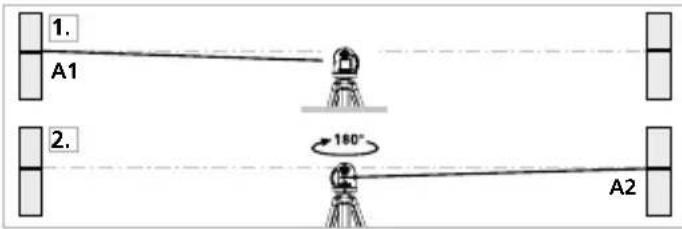

Kontrola Kalibracji - przygotowanie

Można w każdej chwili sprawdzić kalibrację. Stawiamy niwelator w środku pomiędzy dwiema łatami (ścianami), które są oddalone o co najmniej 5 m. Włączyć urządzenie, zwalniając w tym celu zabezpieczenie do transportu (KRZYŻ LASEROWY WŁĄCZONY). Dla najlepszego skontrolowania używamy statywu.

Laserliner

1. Zaznaczamy punkt A1 na ścianie.
2. Obracamy niwelator o 180° i zaznaczamy punkt A2. Pomędzy A1 i A2 mają Państwo teraz poziomą linię odniesienia.

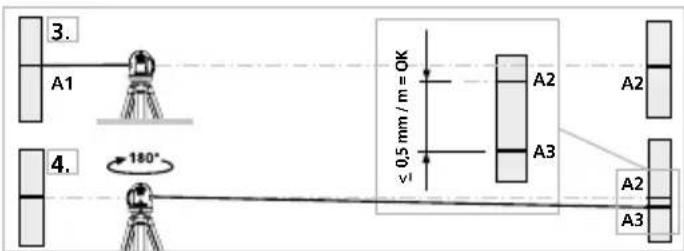

Kontrola Kalibracji

1. Ustaw najbliżej jak to możliwe ściany na wysokości punktu zaznaczonego A1.
2. Obróć niwelator o 180° i zaznacz punkt A3. Różnica pomiędzy A2 i A3 jest tolerancją.

Jeżeli A2 i A3 są oddalone od siebie o więcej niż 0,5 mm na m, niezbędne jest justowanie. Skontaktuj się z lokalnym handlowcem lub serwisem. UMAREX-LASERLINER.

Sprawdzanie linii pionowej

Instrument ustawić ok. 5 m od jednej ze ścian. Na ścianie zawiesić pion o długości sznurka 2,5 m. Pion powinien być luźno zawieszony. Włączyć instrument i naprowadzić pionowy laser na sznurek pionu. Instrument spełnia wymagania tolerancji, jeżeli odchylenie linii lasera od sznurka jest mniejsze niż ± 2,5 mm.

Sprawdzanie linii poziomej

Instrument ustawić ok. 5 m od jednej ze ścian i włączyć. Zaznaczyć na ścianie punkt B. Odsunąć laser o ok. 2,5 m w prawo i zaznaczyć punkt C. Sprawdzić, czy punkty B i C leżą w poziomie (tolerancja ± 2,5 mm). Pomiar powtórzyć przesuwając laser w lewo.

Należy regularnie sprawdzać kalibrację przed użyciem, po zakończeniu transportu i po dłuższym przechowywaniu.

Wskazówki dotyczące konserwacji i pielęgnacji

Oczyścić wszystkie komponenty lekko zwilżoną ściereczką; unikać stosowania środków czyszczących, środków do szorowania i rozpuszczalników. Przed dłuższym składowaniem wyjąć baterie.

Przechowywać urządzenie w czystym, suchym miejscu.

Dane techniczne Zmiany zastrzeżone. 20W11

Automatyczne poziomowanie (zakres)	± 3^
Dokładność ± 0,5 mm / m
Niwelacja automatyczne
Widoczność (typowo)*	40 m
Długość fali lasera 515 nm
Klasa lasera	2 / < 1 mW(EN 60825-1:2014/AC:2017)
Pobór mocy 3 x 1,5V LR03 (AAA)
Czas pracy baterie ok. 5 godzin
Warunki pracy	0°C ... 50°C, wilgotność powietrza maks. 80% wilgotności względnej, bez skraplania, wysokość robocza maks. 4000 m nad punktem zerowym normalnym
Warunki przechowywania	-10°C ... 70°C, wilgotność powietrza maks. 80% wilgotności względnej
Wymiary (szer. x wys. x gł.) 62 x	72 x 61 mm
Masa 202 g (z baterie)

* przy maks. 300 luksów

Przepisy UE i usuwanie

Przyrząd spełnia wszystkie normy wymagane do wolnego obrotu towarów w UE.

Produkt ten jest urządzeniem elektrycznym i zgodnie z europejską dyrektywą dotyczącą złomu elektrycznego i elektronicznego należy je zbierać i usuwać oddzielnie.

Dalsze wskazówki dotyczące bezpieczeństwa i informacje dodatkowe patrz:

http://laserliner.com/info?an=ACN
