MetricStar - Narzędzie ręczne Laserliner - Bezpłatna instrukcja obsługi

Typ produktu	Suwmiarka cyfrowa
Marka	Laserliner
Model	MetricStar
Zakres pomiarowy	0 - 150 mm
Rozdzielczość	0,1 mm
Dokładność	± 0,2 mm
Zasilanie	1 bateria LR44 (AG13) 1,5V
Wymiary (Dł x Wys x Gł)	240 x 80 x 16 mm
Waga (z baterią)	50 g
Wyświetlacz	Wyświetlacz ciekłokrystaliczny 5-cyfrowy
Funkcje pomiarowe	Zewnętrzne, wewnętrzne, głębokościowe, różnicowe (zerowanie), schodkowe
Funkcja HOLD	Zatrzymanie zmierzonej wartości
Automatyczne wyłączanie	Po ok. 5 minutach bezczynności
Temperatura robocza	0°C do 40°C
Temperatura przechowywania	-20°C do 70°C
Maks. wilgotność	80% RH, bez kondensacji
Maks. wysokość pracy	4000 m n.p.m.
Konserwacja i czyszczenie	Czyścić lekko wilgotną szmatką, bez środków ściernych
Zasady bezpieczeństwa	Nie używać na obracających się elementach; ostre powierzchnie pomiarowe, trzymać za uchwyty
Zalecana kalibracja	Co 1 do 2 lat
Przepisy UE	Zgodne z WEEE i EMC 2014/30/UE
Części zamienne	Standardowa bateria LR44 dostępna w handlu
Możliwość naprawy	Kalibracja i naprawa przez serwis UMAREX-LASERLINER

Często zadawane pytania - MetricStar Laserliner

Jak wymienić baterię w Laserliner MetricStar?

Otwórz komorę baterii (oznaczenie 9) znajdującą się na urządzeniu. Włóż okrągłą baterię LR44 (AG13) zgodnie z biegunowością. Zamknij komorę.

Co zrobić, gdy wyświetlacz miga lub pozostaje wyłączony?

Migające cyfry oznaczają słabą baterię – wymień ją. Jeśli wyświetlacz pozostaje wyłączony, sprawdź kontakt baterii lub wyczyść go. Jeśli problem nadal występuje, wyjmij baterię, odczekaj minutę i włóż ją ponownie.

Jak wykonać pomiar zewnętrzny za pomocą MetricStar?

Umieść szczęki pomiaru zewnętrznego (oznaczenie 1) wokół mierzonego obiektu. Zamknij delikatnie aż do kontaktu. Odczytaj wartość na wyświetlaczu cyfrowym.

Jak używać funkcji zerowania (tara)?

Naciśnij przycisk zerowania (oznaczenie 3), aby ustawić punkt zerowy w aktualnej pozycji. Pozwala to na pomiar różnicowy, np. porównanie dwóch wymiarów.

Czy MetricStar może mierzyć głębokości?

Tak, użyj głębokościomierza (oznaczenie 5) znajdującego się z tyłu urządzenia. Umieść podstawę przyrządu na krawędzi obiektu i wysuń trzpień do dna.

Jaka jest dokładność Laserliner MetricStar?

Dokładność wynosi ±0,2 mm w całym zakresie pomiarowym (0-150 mm). Rozdzielczość wynosi 0,1 mm.

Jak czyścić i konserwować suwmiarkę?

Czyść elementy lekko wilgotną szmatką. Nie używaj środków czyszczących, ściernych ani rozpuszczalników. Wyjmij baterię podczas dłuższego przechowywania. Przechowuj urządzenie w suchym i czystym miejscu.

Jak często należy kalibrować MetricStar?

Zaleca się kalibrację przyrządu co 1 do 2 lat. W tym celu skontaktuj się ze sprzedawcą lub serwisem UMAREX-LASERLINER.

Jakie środki ostrożności należy zachować?

Nie używaj urządzenia na obracających się elementach (ryzyko obrażeń). Powierzchnie pomiarowe są ostre – trzymaj urządzenie tylko za uchwyty. Unikaj wstrząsów, ekstremalnych temperatur i dużej wilgotności.

Jak używać funkcji HOLD?

Naciśnij przycisk HOLD (oznaczenie 8), aby zatrzymać wyświetlaną wartość. Pozwala to na wygodny odczyt pomiaru po zdjęciu urządzenia.

INSTRUKCJA OBSŁUGI MetricStar Laserliner

Należy przeczytać w całości instrukcję obsługi, dołączoną broszurę „Zasady gwarancyjne i dodatkowe” oraz aktualne informacje i wskazówki dostępne przez łącze internetowe na końcu niniejszej instrukcji. Postępować zgodnie z zawartymi w nich instrukcjami. Niniejszą instrukcję należy zachować i, w przypadku przekazania urządzenia, wręczyć kolejnemu posiadaczowi.

Funkcja / zastosowanie

Cyfrowa suwmiarka do precyzyjnego pomiaru długości

- Funkcje: pomiar zewnętrzny, pomiar wewnętrzny, pomiar głębokości, pomiar różnicowy za pomocą pozycji zerowej, pomiar stopniowy

- 5-cyfrowy wyświetlacz

– Zakres pomiaru: 0 ... 150 mm

Ogólne zasady bezpieczeństwa

- Wykorzystywać urządzenie wyłącznie do zastosowania podanego w specyfikacji.

- Urządzenie i jego akcesoria nie są zabawkami dla dzieci.

– Nie modyfikować konstrukcji urządzenia.

- Nie należy narażać urządzenia na wpływ obciążen mechanicznych, ekstremalnej temperatury, wilgoci ani silnych wstrząsów.

- Przy zastosowaniu na zewnątrz należy zwracać uwagę na to, aby urządzenie było stosowane tylko w odpowiednich warunkach atmosferycznych bądź z zastosowaniem odpowiednich środków ochronnych.

- Zagrożenie obrażeniami ciała! Nie nadaje się do pomiaru wirujących detali.

- Niebezpieczeństwo skaleczenia! Powierzchnie pomiarowe są ostre i spiczaste, w związku z czym mogą powodować obrażenia ciała. Dlatego należy zawsze chwytać za odpowiednie uchwyty.

Zasady bezpieczeństwa

Postępowanie z promieniowaniem elektromagnetycznym

- Przyrząd pomiarowy został skonstruowany zgodnie z przepisami i wartościami granicznymi kompatybilności elektromagnetycznej wg dyrektywy EMC 2014/30/UE.

– Należy zwracać uwagę na lokalne ograniczenia stosowania np. w szpitalach, w samolotach, na stacjach paliw oraz w pobliżu osób z rozrusznikami serca. Występuje możliwość niebezpiecznego oddziaływania lub zakłóceń w urządzeniach elektronicznych i przez urządzenia elektroniczne.

- W przypadku dokonywania pomiaru w pobliżu wysokiego napięcia lub w silnym przemiennym polu elektromagnetycznym dokładność pomiaru może być zaburzona.

Opis urządzenia (patrz rys. A)

1 Ramiona pomiarowe do pomiaru zewnętrznego

2 Wyłącznik włącz / wyłącz

3 Pozycja zerowa wskaźnika cyfrowego

4 Skala 0 ... 150 mm

5 Głębokościomierz

6 Ramiona pomiarowe do pomiaru wewnętrznego

7 Wyświetlacz LCD

8 Unkcja hold

9 Komora baterii

1 Zakładanie baterii

Otworzyć komorę baterii i włożyć baterię (1x LR44 bateria płaska) zgodnie z symbolami instalacyjnymi. Zwrócić przy tym uwagę na prawidłową biegunowość.

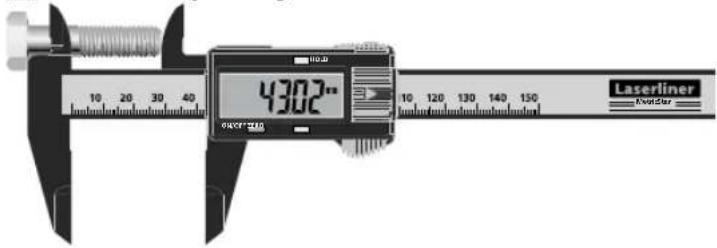

2 Pomiar zewnętrzny

3 Pomiar wewnętrzny

4 Pomiar głębokości

5 Pomiar różnicowy za pomocą pozycji zerowej

6 Pomiar stopniowy

7 Unkcja hold

Aby zachować na wyświetlaczu aktualny wynik pomiaru, wcisnąć przycisk HOLD (8).

Automatyczne wyłązanie

Urządzenie wyłącza się automatycznie po ok. 5 minutach braku aktywności.

Rozwiązywanie problemów

Problem	Możliwa przyczyna	Rozwiązanie
Migające cyfry	Niskie napięcie	Wymienić baterię
Brak wskazania	Niskie napięcie	Wymienić baterię
Brak wskazania	Zły kontakt	Wyczyścić baterię
Nieregularne lub zamarznięte wskazanie	Błąd wewnętrzny	Wyjąć baterię, odczekać 1 minutę, włożyć baterię

Laserliner

Wskazówki dotyczące konserwacji i pielęgnacji

Oczyścić wszystkie komponenty lekko zwilżoną ściereczką; unikać stosowania środków czyszczących, środków do szorowania i rozpuszczalników. Przed dłuższym składowaniem wyjąć baterie. Przechowywać urządzenie w czystym, suchym miejscu.

Kalibracja

Przyrząd pomiarowy musi być regularnie kalibrowany i testowany w celu zapewnienia dokładności i sprawności. Zalecana jest kalibracja co 1–2 lata. W tym celu należy w razie potrzeby skontaktować się ze sprzedawcą lub działem serwisu UMAREX-LASERLINER.

Przed każdym użyciem skontrolować pozycję zerową poprzez zsunięcie ramion pomiarowych.

Dane Techniczne(Zastrzega się możliwość zmian technicznych. 19W45)
Zakres pomiaru 0 ... 150 mm
Rozdzielczość 0,1 mm
Dokładność ± 0,2 mm
Zasilanie 1 x 1,5V LR44 (AG13)
Warunki pracy	0°C ... 40°C, Wilgotność powietrza maks. 80% wilgotności względnej, bez skrapłania, Wysokość robocza maks. 4000 m nad punktem zerowym normalnym
Warunki przechowywania	-20°C ... 70°C, Wilgotność powietrza maks. 80% wilgotności względnej
Wymiary (szer. x wys. x gł.)	240 x 80 x 16 mm
Masa 50 g (z baterią)

Przepisy UE i usuwanie

Przyrząd spełnia wszystkie normy wymagane do wolnego obrotu towarów w UE.

Produkt ten jest urządzeniem elektrycznym i zgodnie z europejską dyrektywą dotyczącą złomu elektrycznego i elektronicznego należy je zbierać i usuwać oddzielnie.

Dalsze wskazówki dotyczące bezpieczeństwa i informacje dodatkowe patrz:

http://laserliner.com/info/?an=AIV

!
