MetricStar - ръчен инструмент Laserliner - Безплатно ръководство за потребителя

Тип продукт	Цифров шублер
Марка	Laserliner
Модел	MetricStar
Диапазон на измерване	0 - 150 mm
Резолюция	0,1 mm
Точност	± 0,2 mm
Захранване	1 батерия LR44 (AG13) 1,5V
Размери (Д x В x Ш)	240 x 80 x 16 mm
Тегло (с батерия)	50 g
Дисплей	LCD екран с 5 цифри
Функции за измерване	Външна, вътрешна, дълбочина, диференциална (нулиране), стъпална
Функция HOLD	Задържане на измерената стойност
Автоматично изключване	След около 5 минути бездействие
Работна температура	0°C до 40°C
Температура на съхранение	-20°C до 70°C
Макс. влажност	80% RH, некондензираща
Макс. работна надморска височина	4000 m над морското равнище
Поддръжка и почистване	Почиствайте с леко влажна кърпа, без абразивни продукти
Инструкции за безопасност	Да не се използва върху въртящи се части; остри измервателни повърхности, дръжте за дръжките
Препоръчително калибриране	На всеки 1 до 2 години
Регламент на ЕС	Съответства на WEEE и ЕМС 2014/30/ЕС
Резервни части	Стандартна батерия LR44, налична в търговската мрежа
Възможност за ремонт	Калибриране и ремонт от сервиз за обслужване на UMAREX-LASERLINER

Често задавани въпроси - MetricStar Laserliner

Как да сменим батерията на Laserliner MetricStar?

Отворете отделението за батерии (означение 9) на устройството. Поставете кръгла батерия LR44 (AG13), като спазвате полярността. Затворете отделението.

Какво да направим, ако дисплеят мига или остане изключен?

Мигащи цифри показват слаба батерия – сменете я. Ако екранът остане изключен, проверете контакта на батерията или я почистете. Ако проблемът продължава, извадете батерията, изчакайте минута и я поставете отново.

Как да извършим външно измерване с MetricStar?

Поставете външните измервателни челюсти (означение 1) около обекта за измерване. Затворете ги внимателно до допир. Отчетете стойността на цифровия дисплей.

Как да използваме функцията за нулиране (тара)?

Натиснете бутона за нулиране (означение 3), за да зададете нулевата точка на текущата позиция. Това позволява диференциално измерване, например за сравняване на два размера.

Може ли MetricStar да измерва дълбочини?

Да, използвайте дълбочинния измервател (означение 5) отзад на устройството. Поставете основата на инструмента върху ръба на обекта и разгънете пръта до дъното.

Каква е точността на Laserliner MetricStar?

Точността е ±0,2 mm в целия диапазон на измерване (0-150 mm). Резолюцията е 0,1 mm.

Как да почистваме и поддържаме шублера?

Почиствайте компонентите с леко влажна кърпа. Не използвайте почистващи препарати, абразиви или разтворители. Извадете батерията при продължително съхранение. Съхранявайте устройството на сухо и чисто място.

Колко често трябва да се калибрира MetricStar?

Препоръчително е да калибрирате инструмента на всеки 1 до 2 години. За целта се свържете с вашия дистрибутор или сервиза за обслужване на UMAREX-LASERLINER.

Какви мерки за безопасност трябва да се спазват?

Не използвайте устройството върху въртящи се части (риск от нараняване). Измервателните повърхности са остри – дръжте устройството само за дръжките. Избягвайте удари, екстремни температури и висока влажност.

Как да използваме функцията HOLD?

Натиснете бутона HOLD (означение 8), за да замразите показаната стойност на екрана. Това позволява удобно отчитане на измерването след отстраняване на устройството.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ MetricStar Laserliner

Прочетете изцяло ръководството за експлоатация, приложената брошура „Гаранционни и допълнителни инструкции“, както и актуалната информация и указанията в препратката към интернет в края на това ръководство. Следвайте съдържащите се в тях инструкции. Този документ трябва да бъде съхранен и да бъде предаден при предаването на устройството.

Функция / Използване

Цифров шублер за прецизно измерване на дължини

– Функции: външно измерване, вътрешно измерване, измерване на дълбочина, измерване на разликата чрез нулиране, стъпково измерване
- 5-цифров дисплей
– Измервателен диапазон: 0 ... 150 mm

Общи инструкции за безопасност

– Използвайте прибора единствено съгласно предназначението за употреба в рамките на спецификациите.
– Уредът и неговите принадлежности не са детска играчка.
– Приборът не трябва да се променя конструктивно.
– Не излагайте уреда на механично натоварване, екстремни температури, влага или прекалено високи вибрации.
– При използване на открито обръщайте внимание, че с уреда може да се работи само при съответни метеорологични условия, съотв. при подходящи защитни мерки.
– Опасност от нараняване! Не е подходящ за измерване на въртящи се детайли.
- Опасност от порязване! Хващайте уреда само за предоставените ръкохватки, тъй като измервателните повърхности са остри или заострени и могат да причинят наранявания.

Работа с електромагнитно лъчение

– Измервателният уред спазва предписанията и граничните стойности за електромагнитната съвместимост съгласно Директива 2014/30/EC за електромагнитната съвместимост (EMC).
– Трябва да се спазват локалните ограничения в работата, като напр. в болници, в самолети, на бензиностанции или в близост до лица с пейсмейкъри. Съществува възможност за опасно влияние или смущение от електронни уреди.
– При използване в близост до високи напрежения или във високи електромагнитни променливи полета може да бъде повлияна точността на измерване.

Описание на уреда (вижте фигура А)

1 Измерващо рамо външно измерване
2 Превключвател Вкл / Изкл
3 Нулиране на цифровото показание
4 Скала 0 ... 150 mm

5 Мерителна пръчка за дълбочина
6 Измерващо рамо вътрешно измерване
7 Течнокристален дисплей
8 Функция Hold (Задържане)
9 Гнездо за батерията

1 Поставяне на батерията

Отворете гнездото за батерията и поставете батерията (1x LR44 бутонна батерия) съгласно символите за монтаж.

Laserliner

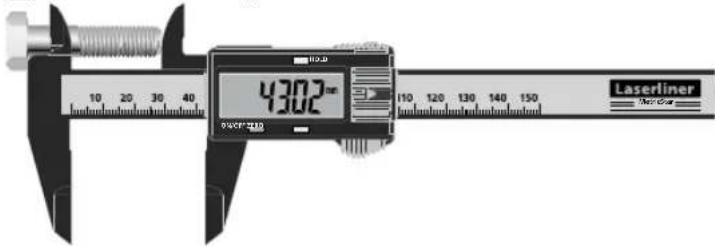

2 Външно измерване

Вътрешно измерване

4 Измерване на дълбочина

5 Измерване на разликата чрез нулиране

17 mm

13 mm

6 Стъпково измерване

7 Функция Hold (Задържане)

За да задържите текущата измерена стойност на дисплея, натиснете бутона HOLD (8).

Автоматично изключване

След около 5 минути неактивност уредът се изключва автоматично.

Отстраняване на грешки

Проблем	Възможна причина	Решение
Мигащи цифри	Ниско напрежение	Сменете батерията
Няма показание	Ниско напрежение	Сменете батерията
Няма показание	Лош контакт	Почистете батерията
Променливо или застинало показание	Вътрешна грешка	Отстранете батерията,изчакайте 1 минута,поставете батерията

Указания за техническо обслужване и поддръжка

Почиствайте всички компоненти с леко навлажнена кърпа и избягвайте използването на почистващи и абразивни препарати и разтворители. Сваляйте батерията / батериите преди продължително съхранение. Съхранявайте уреда на чисто и сухо място.

Калибриране

Измервателният уред трябва редовно да се калибрира и изпитва, за да се гарантира точността и функционирането. Ние препоръчваме интервали на калибриране от 1 – 2 години. При необходимост се свържете с Вашия дилър или се обърнете към сервисния отдел на UMAREX-LASERLINER.

Преди всяка употреба проверявайте нулевото положение чрез успоредно приближаване на измервателните рамена.

Технически характеристики

(Запазва се правото за технически изменения. 19W45)
Измервателен диапазон 0 ..	150 mm
Разделителна способност 0	1 mm
Точност ± 0,2 mm
Електрозахранване 1 x 1,5V	LR44 (AG13)
Условия на работа	0°C ... 40°C, Относителна влажност на въздуха макс. 80%, Без наличие на конденз, Работна височина макс. 4000 м над морското равнище
Условия за съхранение	-20°C ... 70°C, Относителна влажност на въздуха макс. 80%
Размери (Ш x В x Д) 240 x 80 x 16 mm
Тегло 50 g (вкл. батерия)

ЕС-разпоредби и изхвърляне

Уредът изпълнява всички необходими стандарти за свободно движение на стоки в рамките на ЕС.

Този продукт е електрически уред и трябва да се събира и изхвърля съгласно европейската директива относно отпадъците от електрическо и електронно оборудване (ОЕЕО).

Още инструкции за безопасност и допълнителни указания ще намерите на адрес:

http://laserliner.com/info/?an=AlV

Laserliner
