Tipo de producto	Pie de rey digital
Marca	Laserliner
Modelo	MetricStar
Rango de medición	0 - 150 mm
Resolución	0,1 mm
Precisión	± 0,2 mm
Alimentación	1 pila LR44 (AG13) 1,5V
Dimensiones (L x A x P)	240 x 80 x 16 mm
Peso (pila incluida)	50 g
Pantalla	Pantalla de cristal líquido de 5 dígitos
Funciones de medición	Exterior, interior, profundidad, diferencial (puesta a cero), por escalones
Función HOLD	Mantenimiento del valor medido
Apagado automático	Después de aprox. 5 minutos de inactividad
Temperatura de funcionamiento	0°C a 40°C
Temperatura de almacenamiento	-20°C a 70°C
Humedad máx.	80% HR, no condensante
Altitud de trabajo máx.	4000 m sobre el nivel del mar
Mantenimiento y limpieza	Limpiar con un paño ligeramente húmedo, sin productos abrasivos
Instrucciones de seguridad	No usar en piezas en rotación; superficies de medición afiladas, sujetar por las empuñaduras
Calibración recomendada	Cada 1 a 2 años
Reglamentación UE	Conforme a RAEE y CEM 2014/30/UE
Piezas de repuesto	Pila LR44 estándar disponible en el comercio
Reparabilidad	Calibración y reparación por el servicio postventa UMAREX-LASERLINER

Preguntas frecuentes - MetricStar Laserliner

¿Cómo cambiar la pila del Laserliner MetricStar?

Abra el compartimento de pilas (marca 9) situado en el aparato. Inserte una pila redonda LR44 (AG13) respetando la polaridad. Cierre el compartimento.

¿Qué hacer si la pantalla parpadea o permanece apagada?

Números parpadeantes indican pila baja – reemplácela. Si la pantalla permanece apagada, verifique el contacto de la pila o límpiela. Si el problema persiste, retire la pila, espere un minuto y vuelva a colocarla.

¿Cómo realizar una medición exterior con el MetricStar?

Coloque las patas de medición exterior (marca 1) alrededor del objeto a medir. Ciérrelas suavemente hasta el contacto. Lea el valor en la pantalla digital.

¿Cómo usar la función de puesta a cero (tara)?

Presione el botón de puesta a cero (marca 3) para definir el punto cero en la posición actual. Esto permite una medición diferencial, por ejemplo comparar dos dimensiones.

¿Puede el MetricStar medir profundidades?

Sí, use la sonda de profundidad (marca 5) ubicada en la parte posterior del aparato. Coloque la base del instrumento en el borde del objeto y extienda la varilla hasta el fondo.

¿Cuál es la precisión del Laserliner MetricStar?

La precisión es de ±0,2 mm en todo el rango de medición (0-150 mm). La resolución es de 0,1 mm.

¿Cómo limpiar y mantener el pie de rey?

Limpie los componentes con un paño ligeramente húmedo. No use productos de limpieza, abrasivos ni disolventes. Retire la pila en caso de almacenamiento prolongado. Conserve el aparato en un lugar seco y limpio.

¿Con qué frecuencia se debe calibrar el MetricStar?

Se recomienda calibrar el instrumento cada 1 a 2 años. Para ello, contacte a su distribuidor o al servicio postventa UMAREX-LASERLINER.

¿Cuáles son las precauciones de seguridad a seguir?

No use el aparato en piezas en rotación (riesgo de lesión). Las superficies de medición son afiladas – sostenga el aparato solo por las empuñaduras. Evite golpes, temperaturas extremas y alta humedad.

¿Cómo usar la función HOLD?

Presione el botón HOLD (marca 8) para congelar el valor mostrado en la pantalla. Esto permite leer cómodamente la medición después de retirar el aparato.

MANUAL DE USUARIO MetricStar Laserliner

Lea atentamente las instrucciones y el libro adjunto de «Garantía e información complementaria», así como toda la información e indicaciones en el enlace de Internet indicado al final de estas instrucciones. Siga las instrucciones indicadas en ellas. Conserve esta documentación y entreguela con el dispositivo si cambia de manos.

Función / Uso

Calibre pie de rey digital para medir longitudes con precisión

- Funciones: medición exterior, interior, de profundidad, de diferencia vía punto cero y de desniveles

- Pantalla de 5 dígitos

- Gama de medición: 0 ... 150 mm

Indicaciones generales de seguridad

• Utilice el aparato únicamente para los usos previstos dentro de las especificaciones.
• El aparato y sus accesorios no son juguetes infantiles.
• No está permitido modificar la construcción del aparato.
• No exponga el aparato a cargas mecánicas, temperaturas muy elevadas, humedad o vibraciones fuertes.
• Cuando utilice el aparato al aire libre procure que sea usado bajo las condiciones meteorológicas adecuadas o con las medidas de protección correspondientes.
• ¡Peligro de lesión! No apto para medir piezas rotativas.
• ¡Peligro de corte! Las superficies de medición son afiladas y punzantes y pueden causar lesiones, por lo que se debe agarrar el aparato siempre por el mango previsto.

Instrucciones de seguridad

Manejo de radiación electromagnética

• El instrumento de medición cumple las normas y limitaciones de compatibilidad electromagnética según la Directiva 2014/30/UE de compatibilidad electromagnética (EMC).
• Es necesario observar las limitaciones de uso locales, por ejemplo en hospitales, aviones, gasolineras o cerca de personas con marcapasos. Se pueden producir efectos peligrosos o interferencias sobre los dispositivos electrónicos o por causa de estos.
• El uso cerca de altas tensiones o bajo campos electromagnéticos alternos elevados puede mermar la precisión de la medición.

Descripción del equipo (ver imagen A)

1 Mordaza para la medición exterior
2 Interruptor On/Off
3 Botón para poner a cero la pantalla digital
4 Escala de 0 ... 150 mm

5 Barra para medición de profundidad
6 Mordaza para la medición interior
7 Pantalla LC
8 Función Hold
9 Compartimento de pilas

1 Poner la batería

Abra la caja para pilas e inserte la batería (1 pila de botón LR44) según los símbolos de instalación. Coloque la batería en el polo correcto.

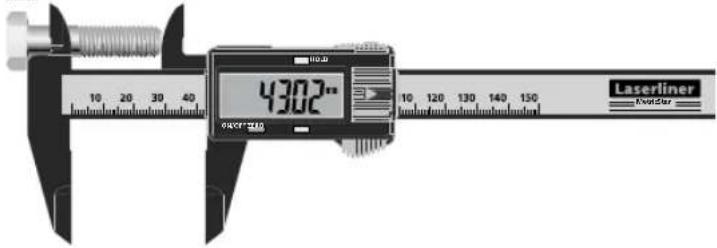

2 Medición exterior

3 Medición interior

4 Medición de profundidad

5 Medición de diferencia vía punto cero

6 Medición de desniveles

7 Función Hold

Para mantener la medición actual en la pantalla pulse la tecla HOLD (8).

Apagado automático

El aparato se apaga automáticamente al cabo de unos 5 minutos de inactividad.

Corrección de errores

Problema	Posible causa	Solución
Cifras intermitentes	Tensión baja	Cambiar la pila
Ninguna indicación en pantalla	Tensión baja	Cambiar la pila
Ninguna indicación en pantalla	Contacto deficiente	Limpiar la pila
Indicación irregular o congelada	Error interno	Retirar la pila, esperar 1 minuto y colocarla de nuevo

Laserliner

Indicaciones sobre el mantenimiento y el cuidado

Limpie todos los componentes con un paño ligeramente humedecido y evite el uso de productos de limpieza, abrasivos y disolventes. Retire la/s pila/s para guardar el aparato por un periodo prolongado. Conserve el aparato en un lugar limpio y seco.

Calibración

El aparato debería ser calibrado y verificado con regularidad para poder garantizar la precisión y el funcionamiento. Se recomienda una periodicidad de calibración 1 a 2 años. Dado el caso, puede ponerse en contacto con su distribuidor especializado o diríjase al Servicio Técnico de UMAREX-LASERLINER.

Antes de cada uso se debe controlar la posición cero cerrando las mordazas de medición.

Datos técnicos

(Sujeto a modificaciones técnicas. 19W45)
Gama de medición 0 ... 150 mm
Resolución 0,1 mm
Precisión ± 0,2 mm
Alimentación 1 x 1,5V LR44	(AG13)
Condiciones de trabajo	0°C ... 40°C, Humedad del aire máx. 80% h.r., no condensante, Altitud de trabajo máx. 4000 m sobre el nivel del mar (nivel normal cero)
Condiciones de almacén	-20°C ... 70°C, Humedad del aire máx. 80% h.r.
Medidas (An x Al x F) 240 x	80 x 16 mm
Peso 50 g (pila incluida)

Disposiciones europeas y eliminación

El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE.

Se trata de un aparato eléctrico, por lo que debe ser recogido y eliminado por separado conforme a la directiva europea relativa a los aparatos eléctricos y electrónicos usados.

Más información detallada y de seguridad en:

http://laserliner.com/info/?an=AIV

!
