MetricStar - Handgereedschap Laserliner - Gratis gebruiksaanwijzing en handleiding

Producttype	Digitale schuifmaat
Merk	Laserliner
Model	MetricStar
Meetbereik	0 - 150 mm
Resolutie	0,1 mm
Nauwkeurigheid	± 0,2 mm
Voeding	1 batterij LR44 (AG13) 1,5V
Afmetingen (L x H x D)	240 x 80 x 16 mm
Gewicht (inclusief batterij)	50 g
Weergave	5-cijferig LCD-scherm
Meetfuncties	Buiten-, binnen-, diepte-, differentieel (nulpunt), stapsgewijs
HOLD-functie	Vasthouden van de gemeten waarde
Automatische uitschakeling	Na ca. 5 minuten inactiviteit
Bedrijfstemperatuur	0°C tot 40°C
Opslagtemperatuur	-20°C tot 70°C
Max. luchtvochtigheid	80% RV, niet condenserend
Max. werkhoogte	4000 m boven zeeniveau
Onderhoud en reiniging	Reinigen met een licht vochtige doek, geen schurende middelen
Veiligheidsvoorschriften	Niet gebruiken op roterende delen; meetvlakken zijn scherp, alleen bij de handgrepen vasthouden
Aanbevolen kalibratie	Elke 1 tot 2 jaar
EU-regelgeving	Conform WEEE en EMC 2014/30/EU
Reserveonderdelen	Standaard LR44-batterij verkrijgbaar in de handel
Repareerbaarheid	Kalibratie en reparatie door de klantenservice van UMAREX-LASERLINER

Veelgestelde vragen - MetricStar Laserliner

Hoe vervang ik de batterij van de Laserliner MetricStar?

Open het batterijvak (markering 9) op het apparaat. Plaats een ronde LR44 (AG13) batterij en let op de polariteit. Sluit het vak.

Wat te doen als het display knippert of uit blijft?

Knipperende cijfers duiden op een zwakke batterij – vervang deze. Als het scherm uit blijft, controleer dan het batterijcontact of maak het schoon. Als het probleem aanhoudt, verwijder de batterij, wacht een minuut en plaats deze terug.

Hoe voer ik een buitenmeting uit met de MetricStar?

Plaats de buitenmeetbekken (markering 1) om het te meten object. Sluit ze voorzichtig tot contact. Lees de waarde op het digitale display.

Hoe gebruik ik de nulpuntfunctie (tara)?

Druk op de nulpunttoets (markering 3) om het nulpunt op de huidige positie in te stellen. Dit maakt een differentiële meting mogelijk, bijvoorbeeld om twee afmetingen te vergelijken.

Kan de MetricStar dieptes meten?

Ja, gebruik de dieptemeetpen (markering 5) aan de achterkant van het apparaat. Plaats de basis van het instrument op de rand van het object en schuif de stang uit tot de bodem.

Wat is de nauwkeurigheid van de Laserliner MetricStar?

De nauwkeurigheid is ±0,2 mm over het hele meetbereik (0-150 mm). De resolutie is 0,1 mm.

Hoe reinig en onderhoud ik de schuifmaat?

Reinig de onderdelen met een licht vochtige doek. Gebruik geen reinigingsmiddelen, schurende of oplosmiddelen. Verwijder de batterij bij langdurige opslag. Bewaar het apparaat op een droge en schone plaats.

Hoe vaak moet de MetricStar worden gekalibreerd?

Het wordt aanbevolen om het instrument elke 1 tot 2 jaar te kalibreren. Neem hiervoor contact op met uw leverancier of de klantenservice van UMAREX-LASERLINER.

Welke veiligheidsmaatregelen moeten worden genomen?

Gebruik het apparaat niet op roterende delen (kans op letsel). De meetvlakken zijn scherp – houd het apparaat alleen bij de handgrepen vast. Vermijd stoten, extreme temperaturen en hoge luchtvochtigheid.

Hoe gebruik ik de HOLD-functie?

Druk op de HOLD-toets (markering 8) om de weergegeven waarde vast te houden. Zo kunt u de meting comfortabel aflezen nadat u het apparaat hebt verwijderd.

GEBRUIKSAANWIJZING MetricStar Laserliner

Lees de handleiding, de bijgevoegde brochure, Garantieen aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u het apparaat doorgeeft.

Functie / Toepassing

Digitale schuifmaat voor de nauwkeurige meting van lengtes

- Functies: buitenmeting, binnenmeting, dieptemeting, verschilmeting door nulstelling, hoogtemeting

- 5-cijferig display

- Meetbereik: 0 ... 150 mm

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• Het apparaat en het toebehoren zijn geen kinderspeelgoed.
• De bouwwijze van het apparaat mag niet worden veranderd!
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• Let bij gebruik buitenshuis op dat het apparaat alleen onder dienovereenkomstige weersomstandigheden resp. na het treffen van geschikte veiligheidsmaatregelen toegepast wordt.
• Gevaar voor letsel! Niet geschikt voor de meting van draaiende werkstukken.
• Gevaar voor snijwonden! De meetvlakken zijn scherp en spits en kunnen verwondingen veroorzaken – pak hem daarom alleen vast aan de daarvoor bestemde handgrepen.

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.
• Bij de toepassing in de buurt van hoge spanningen of hoge elektromagnetische wisselvelden kan de meetnauwkeurigheid negatief worden beïnvloed.

Apparaatbeschrijving (zie afbeelding A)

1 Meetpoten 5 Dieptemaatstok
buitenmeting 6 Meetpoten 2 Aan- / uitschakelaar binnenmeting
3 Nulstelling van het 7 LC-display digitale display 8 Hold-functie
4 Schaal 0 ... 150 mm 9 Batterijvak

1 Batterij plaatsen

Open het batterijvakje en plaats de batterij (1x LR44 knoopcel) overeenkomstig de installatiesymbolen. Let daarbij op de juiste polariteit.

Laserliner

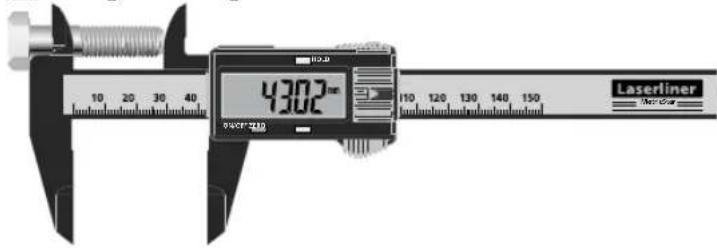

2 Buitenmeting

5 Verschilmeting door nulstelling

6 Hoogtemeting

7 Hold-functie

Druk op de HOLD-toets (8) om de actuele meetwaarde op het display vast te houden.

Automatische uitschakeling

Het apparaat schakelt na ca. 5 minuten van inactiviteit automatisch uit.

Storingen oplossen

Probleem	Mogelijke oorzaak	Oplossing
Knipperende cijfers	Spanning gering	Batterij vervangen
Geen weergave	Spanning gering	Batterij vervangen
Geen weergave	Slecht contact	Batterij reinigen
Onregelmatige of bevroren weergave	Interne fout	Batterij verwijderen, 1 minuut wachten, batterij weer plaatsen

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

Kalibratie

Het meettoestel dient regelmatig gekalibreerd en gecontroleerd te worden om de nauwkeurigheid en de functie te waarborgen. Wij adviseren, het toestel om de 1 - 2 jaar te kalibreren.

Neem hiervoor zo nodig contact op met uw handelaar of de serviceafdeling van UMAREX-LASERLINER.

Controleer voor elk gebruik de nulstand door de meetpoten in elkaar te schuiven.

Technische gegevens(Technische veranderingen voorbehouden. 19W45)
Meetbereik 0 ... 150 mm
Resolutie 0,1 mm
Nauwkeurigheid ± 0,2 mm
Stroomverzorging 1 x 1,5V	LR44 (AG13)
Werkomstandigheden	0°C ... 40°C, Luchtvochtigheid max. 80% rH, niet condenserend, Werkhoogte max. 4000 m boven NAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden	-20°C ... 70°C,Luchtvochtigheid max. 80% rH
Afmetingen (B x H x T) 240	x 80 x 16 mm
Gewicht 50 g (incl. batterij)

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU. Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder: http://laserliner.com/info/?an=AlV
