MetricStar - ручний інструмент Laserliner - Безкоштовний посібник користувача

Тип продукту	Цифровий штангенциркуль
Бренд	Laserliner
Модель	MetricStar
Діапазон вимірювання	0 - 150 мм
Роздільна здатність	0,1 мм
Точність	±0,2 мм
Живлення	1 батарейка LR44 (AG13) 1,5 В
Розміри (Д x В x Г)	240 x 80 x 16 мм
Вага (з батарейкою)	50 г
Дисплей	Рідкокристалічний дисплей 5 цифр
Функції вимірювання	Зовнішні, внутрішні, глибини, диференціальні (обнулення), ступінчасті
Функція HOLD	Утримання виміряного значення
Автовимкнення	Приблизно через 5 хвилин бездіяльності
Робоча температура	0°C до 40°C
Температура зберігання	-20°C до 70°C
Макс. вологість	80% ВВ, без конденсації
Макс. робоча висота	4000 м над рівнем моря
Догляд та очищення	Протирати злегка вологою ганчіркою, не використовувати абразивні засоби
Заходи безпеки	Не використовувати на обертових деталях; вимірювальні поверхні гострі, тримати за ручки
Рекомендоване калібрування	Кожні 1-2 роки
Регламент ЄС	Відповідає WEEE та EMC 2014/30/ЄС
Запчастини	Стандартна батарейка LR44, доступна в продажу
Ремонтопридатність	Калібрування та ремонт через післяпродажну службу UMAREX-LASERLINER

Часті запитання - MetricStar Laserliner

Як замінити батарейку Laserliner MetricStar?

Відкрийте відсік для батарейок (позначка 9) на пристрої. Вставте круглу батарейку LR44 (AG13) дотримуючись полярності. Закрийте відсік.

Що робити, якщо дисплей блимає або не вмикається?

Блимаючі цифри вказують на слабку батарейку - замініть її. Якщо екран залишається вимкненим, перевірте контакт батарейки або почистіть його. Якщо проблема не зникає, вийміть батарейку, зачекайте хвилину та вставте знову.

Як виконати зовнішнє вимірювання за допомогою MetricStar?

Розташуйте зовнішні вимірювальні губки (позначка 1) навколо об'єкта вимірювання. Обережно закрийте до контакту. Зчитайте значення на цифровому дисплеї.

Як використовувати функцію обнулення (тарування)?

Натисніть кнопку обнулення (позначка 3), щоб встановити нульову точку в поточному положенні. Це дозволяє виконати диференціальне вимірювання, наприклад порівняти два розміри.

Чи може MetricStar вимірювати глибину?

Так, використовуйте глибиномір (позначка 5), розташований на задній частині пристрою. Помістіть основу інструменту на край об'єкта та висуньте стрижень до дна.

Яка точність Laserliner MetricStar?

Точність становить ±0,2 мм на всьому діапазоні вимірювання (0-150 мм). Роздільна здатність - 0,1 мм.

Як чистити та доглядати за штангенциркулем?

Протирайте компоненти злегка вологою ганчіркою. Не використовуйте миючі засоби, абразиви або розчинники. Виймайте батарейку при тривалому зберіганні. Зберігайте пристрій у сухому та чистому місці.

Як часто потрібно калібрувати MetricStar?

Рекомендується калібрувати інструмент кожні 1-2 роки. Для цього зверніться до свого дистриб'ютора або післяпродажної служби UMAREX-LASERLINER.

Яких заходів безпеки слід дотримуватися?

Не використовуйте пристрій на обертових деталях (ризик травми). Вимірювальні поверхні гострі - тримайте пристрій лише за ручки. Уникайте ударів, екстремальних температур та високої вологості.

Як використовувати функцію HOLD?

Натисніть кнопку HOLD (позначка 8), щоб зафіксувати значення на екрані. Це дозволяє зручно зчитати вимірювання після зняття пристрою.

ПОСІБНИК КОРИСТУВАЧА MetricStar Laserliner

Уважно прочитайте інструкцію з експлуатації та брошуру «Інформація про гарантії та додаткові відомості», яка додається, та ознайомтесь з актуальними даними та рекомендаціями за посиланням в кінці цієї інструкції. Дотримуйтесь настанов, що в них містяться. Цей документ зберігати та докладати до пристрою, віддаючи в інші руки.

Функціонування / застосування

Електронний штангенциркуль для точного вимірювання розмірів

– Функції: вимірювання зовнішніх і внутрішніх розмірів, вимірювання глибини, вимірювання відносного значення за допомогою функції установки нуля, вимірювання виступів
- 5-сегментний дисплей
- Діапазон: 0 ... 150 мм

Загальні вказівки по безпеці

– Використовуйте прилад лише для відповідних цілей та в межах специфікацій.
– Прилад і приладдя до нього – це не дитяча іграшка.
– Забороняється змінювати конструкцію приладу.
– Не наражайте прилад на механічне навантаження, екстремальну температуру, вологість або сильні вібрації.
– Використовуючи прилад просто неба, зважайте на наявність відповідних погодних умов або вживайте належних запобіжних заходів.
– Небезпека травмування! Не призначений для вимірювання деталей, що обертаються.
– Небезпека колото-різаних ран! Гострі вимірювальні поверхні можуть стати причиною колото-різаних ран, тому прилад слід тримати тільки за ручку.

– Вимірювальний прилад відповідає вимогам і обмеженням щодо електромагнітної сумісності згідно з директивою ЄС про електромагнітної сумісності (EMC) 2014/30/EU.
– Необхідно дотримуватися локальних експлуатаційних обмежень, наприклад, в лікарнях, літаках, на заправних станціях або поруч з людьми з електрокардіостимулятором. Існує можливість негативного впливу або порушення роботи електронних пристроїв / через електронні пристрої.
– При використанні у безпосередній близькості від ліній високої напруги або електромагнітних змінних полів результати вимірювань можуть бути неточними.

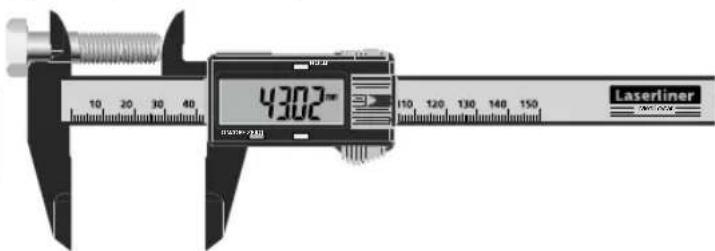

Опис приладу (див. зображення А)

1 Вимірювальні губки для вимірювання зовнішніх розмірів
2 Вимикач приладу
3 Обнулення цифрового дисплея
4 Шкала 0 - 150 мм

5 Лінійка глибиноміра
6 Вимірювальні губки для вимірювання внутрішніх розмірів
7 РК-дисплей
8 Функция втримання показань
9 Батарейний відсік

1 Встановити батарея

Відкрити відсік для

батарейок і вкласти батарея

(1 гудзиковий елемент живлення LR44) згідно з символами. Слідкувати за полярністю.

1.

Laserliner

2 Вимірювання зовнішніх розмірів

Вимірювання внутрішніх розмірів

4 Вимірювання глибини

Вимірювання відносного значення за допомогою функції установки нуля

6 Вимірювання виступів

7 Функція втримання показань

Для фіксації на дисплеї поточної вимірювальної величини слід натиснути кнопку Hold (8).

Автоматичне вимкнення

Прилад вимикається автоматично через 5 хвилин простою.

Усунення несправностей

Проблема	Можлива причина	Рішення
Миготливі цифри	Низька напруга	Замінити елементживлення
На дисплеї невідображаютьсяпоказники	Низька напруга	Замінити елементживлення
На дисплеї невідображаютьсяпоказники	Слабкий контакт	Очистити елементживлення
Збій показаньабо показники незмінюються	Внутрішня помилка	Витягнути елементживлення, почекати1 хвилину, встановитиелемент живлення

Інструкція з технічного обслуговування та догляд

Всі компоненти слід очищувати зволоженою тканиною, уникати застосування миючих або чистячих засобів, а також розчинників. Перед тривалим зберіганням слід витягнути елемент (-ти) живлення. Зберігати пристрій у чистому, сухому місці.

Калібрування

Для забезпечення точності результатів вимірювань і функціональності слід регулярно проводити калібрування та перевірку вимірювального приладу. Ми рекомендуємо інтервали калібрування 1 – 2 роки. З цього приводу ви можете звернутися до вашого продавця або співробітників служби підтримки UMAREX-LASERLINER.

Перед кожним використанням необхідно перевіряти нульове положення. Для цього слід зсунути вимірювальні губки.

Технічні дані
(Право на технічні зміни збережене. 19W45)

Діапазон 0 ... 150 мм
Роздільна здатність 0,1 мм
Похибка вимірів ± 0,2 мм
Живлення 1 x 1,5B LR44 (AG13)
Режим роботи	0°C ... 40°C, Вологість повітря max.80% rН, без конденсації, Робочависота max. 4000 м над рівнемморя (нормальний нуль)
Умови зберігання	-20°C ... 70°C,Вологість повітря max. 80% rН
Розміри (Ш x В x Г) 240 x 80 x 16 мм
Маса 50 g (з батареєю)

Нормативні вимоги ЄС й утилізація

Цей пристрій задовольняє всім необхідним нормам щодо вільного обігу товарів в межах ЄС.

Згідно з європейською директивою щодо електричних і електронних приладів, що відслужили свій термін, цей виріб як електроприлад підлягає збору й утилізації окремо від інших відходів.

Детальні вказівки щодо безпеки й додаткова інформація на сайті:

http://laserliner.com/info/?an=AlV
