LaserCube - ручний інструмент Laserliner - Безкоштовний посібник користувача

Тип продукту	Лінійний лазер (лазерний рівень)
Бренд	Laserliner
Модель	LaserCube
Категорія	Ручний інструмент
Розміри (Д х В х Г)	38 x 38 x 38 мм
Вага (з батарейками)	36 г
Живлення	3 лужні батарейки LR44 / AG13 / V13GA
Автономність	Близько 4 годин
Точність	±1 мм/м
Довжина хвилі лазера	635 нм
Клас лазера	2 (< 1 мВт) згідно EN 60825-1:2014/AC:2017
Основні функції	Горизонтальне та вертикальне нівелювання, використання на підлозі та стіні, вбудований спиртовий рівень, кріплення на поверхні за допомогою спеціальних штифтів
Застосування	Регулювальні роботи на підлозі та стіні, нівелювання, вирівнювання
Настінне кріплення	Спеціальні штифти для тонкої штукатурки, шпалер, дерева, фанери
Умови експлуатації	0°C до 50°C, відносна вологість макс. 80% RH, висота макс. 4000 м
Умови зберігання	-10°C до 70°C, відносна вологість макс. 80% RH
Догляд та очищення	Протирати сухою м'якою ганчіркою. Не використовувати абразивні засоби.
Безпека	Лазер класу 2: не дивитися в промінь, уникати відбиття, тримати подалі від дітей
Запчастини та ремонтопридатність	Батарейки замінні; ремонт можливий у виробника
Вміст упаковки	Прилад, батарейки, кріпильні штифти
Виробник	Umarex GmbH & Co KG - Laserliner
Стандарти та сертифікації	Відповідає директивам ЄС та GB, утилізація згідно WEEE

Часті запитання - LaserCube Laserliner

Як увімкнути LaserCube?

Натисніть на вимикач УВІМК./ВИМК., розташований збоку приладу.

Які батарейки використовувати?

Використовуйте 3 лужні батарейки типу LR44, AG13 або V13GA.

Як замінити батарейки?

Відкрийте відсік для батарейок знизу та вставте батарейки, дотримуючись вказаної полярності.

Чи небезпечний лазер?

Це лазер класу 2 (<1 мВт). Не дивіться безпосередньо в промінь та уникайте відбиття від блискучих поверхонь.

Як закріпити прилад на стіні?

Вставте спеціальні штифти в призначені отвори, потім притисніть прилад до стіни.

Яка точність приладу?

Точність становить ±1 мм на метр.

Чи можна використовувати прилад як спиртовий рівень?

Так, прилад оснащений горизонтальним та вертикальним бульбашковими рівнями для точного вирівнювання, але лише на опорних поверхнях A.

Яка автономність батарей?

Близько 4 годин з новими лужними батарейками.

Що робити, якщо лазер перестав працювати?

Перевірте рівень заряду батарейок та за потреби замініть їх. Якщо проблема не зникне, зверніться до служби підтримки.

Як чистити прилад?

Протирайте сухою м'якою ганчіркою. Не використовуйте хімічні або абразивні засоби.

ПОСІБНИК КОРИСТУВАЧА LaserCube Laserliner

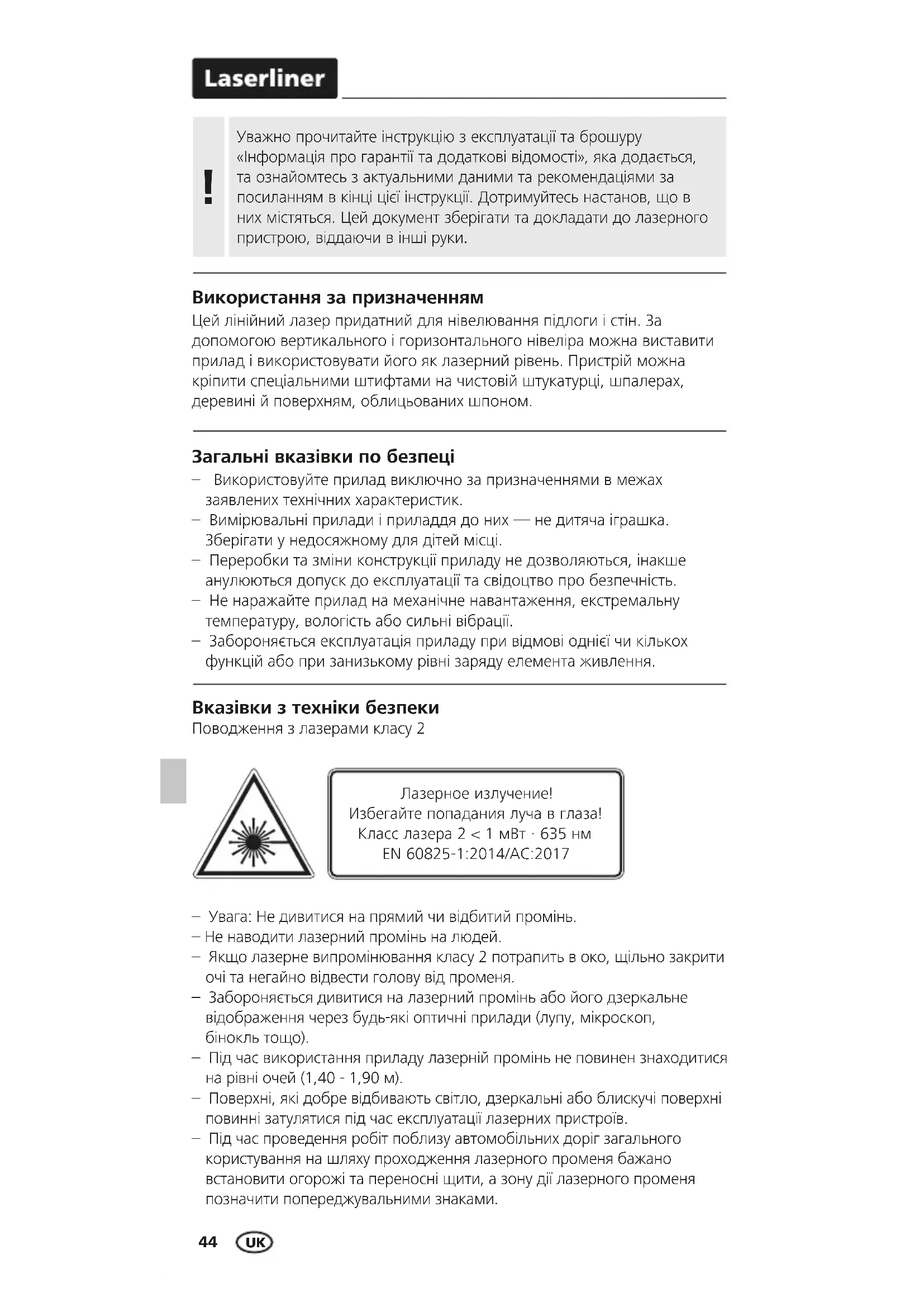

Уважно прочитайте інструкцію з експлуатації та брошуру «Інформація про гарантії та додаткові відомості», яка додається, та ознайомтесь з актуальними даними та рекомендаціями за посиланням в кінці цієї інструкції. Дотримуйтесь настанов, що в них містяться. Цей документ зберігати та докладати до лазерного пристрою, віддаючи в інші руки.

Використання за призначенням

Цей лінійний лазер придатний для нівелювання підлоги і стін. За допомогою вертикального і горизонтального нівеліра можна виставити прилад і використовувати його як лазерний рівень. Пристрій можна кріпити спеціальними штифтами на чистовій штукатурці, шпалерах, деревині й поверхням, облицьованих шпоном.

Загальні вказівки по безпеці

– Використовуйте прилад виключно за призначеннями в межах заявлених технічних характеристик.
– Вимірювальні прилади і приладдя до них — не дитяча іграшка. Зберігати у недосяжному для дітей місці.
– Переробки та зміни конструкції приладу не дозволяються, інакше анулюються допуск до експлуатації та свідоцтво про безпечність.
– Не наражайте прилад на механічне навантаження, екстремальну температуру, вологість або сильні вібрації.
– Забороняється експлуатація приладу при відмові однієї чи кількох функцій або при занизькому рівні заряду елемента живлення.

Вказівки з техніки безпеки

Поводження з лазерами класу 2

– Увага: Не дивитися на прямий чи відбитий промінь.
– Не наводити лазерний промінь на людей.
– Якщо лазерне випромінювання класу 2 потрапить в око, щільно закрити очі та негайно відвести голову від променя.
– Забороняється дивитися на лазерний промінь або його дзеркальне відображення через будь-які оптичні прилади (лупу, мікроскоп, бінокль тощо).
– Під час використання приладу лазерній промінь не повинен знаходитися на рівні очей (1,40 - 1,90 м).
– Поверхні, які добре відбивають світло, дзеркальні або блискучі поверхні повинні затулятися під час експлуатації лазерних пристроїв.
– Під час проведення робіт поблизу автомобільних доріг загального користування на шляху проходження лазерного променя бажано встановити огорожі та переносні щити, а зону дії лазерного променя позначити попереджувальними знаками.

Вказівки з техніки безпеки

Поводження з джерелами електромагнітного випромінювання

– Вимірювальний прилад відповідає вимогам і обмеженням щодо електромагнітної сумісності згідно директиви ЄС 2014/30/EU, яка підпадає під дію директиви ЄС про радіообладнання 2014/53/EU.
– Необхідно дотримуватися локальних експлуатаційних обмежень, наприклад, в лікарнях, літаках, на заправних станціях або поруч з людьми з електрокардіостимулятором. Існує можливість негативного впливу або порушення роботи електронних пристроїв / через електронні пристрої.

- При використанні в безпосередній близькості від ліній високої напруги або електромагнітних змінних полів результати вимірювань можуть бути неточними.

1 Встановити акумулятори

Відкрити відсік для батарейок і вкласти батарейки згідно з символами. Слідкувати за полярністю.

1 Отвір для виходу лазерного
2 Відсік для батарейок (нижня сторона)
3 Кнопка ввімкнення/ вимкнення
4 Нівелювання

2 Застосування на підлозі

Поставте пристрій на підлогу та увімкніть його.

Нівеліри відрегульовані тільки на чотирьох опорних поверхнях А (див. малюнок). У разі встановлення на поверхню В пристрій не можна буде використовувати як ватерпас.

Laserliner

Застосування на стіні

Для вирівнювання горизонтальних та вертикальних ліній установіть пристрій на стіну. Відрегулюйте пристрій за допомогою нівелірів.

4 Кріплення на стіні

1. Прикласти прилад до стіни.

2. Вставити крізь передбачені отвори спеціальні штифти.

Технічні дані (Право на технічні зміни збережене. 23W10)

Точність ± 1 мм/ м
Довжина хвиль лазера 635	НМ
Клас лазера 2 / < 1 мВт (EN	60825-1:2014/AC:2017)
Живлення	3 x лужні батарейки(LR 44 / AG13 / V13GA)
Термін експлуатації 4 Std. (пужні батарейки)
Режим роботи	0°C ... 40°C, вологість повітря max. 80% rH,без конденсації, робоча висота max. 4000м над рівнем моря (нормальний нуль)
Умови зберігання	-10°C ... 70°C, вологість повітряmax. 80% rH
Габаритні розміри(Ш x В x Г)	38 x 38 x 38 мм
Маса 36 г (з батарейки)

Приписи ЄС та Великобританії та утилізація

Цей пристрій відповідає всім необхідним нормам, які регламентують вільний товарообіг на території ЄС та Великої Британії.

Цей виріб, включаючи комплектуючі та упаковку, є електричним пристроєм, який згідно з директивами ЄС та Великобританії про старі електричні та електронні пристрої, елементи живлення, акумулятори та пакувальні матеріали повинен бути передано на утилізацію екологічно безпечним способом з метою отримання цінної сировини.

Детальні вказівки щодо безпеки й додаткова інформація на сайті: https://packd.li/II/ACT/in

!
