LaserCube - Håndværktøj Laserliner - Gratis brugsanvisning og manual

Produkttype	Linjelaser (laserniveau)
Mærke	Laserliner
Model	LaserCube
Kategori	Håndværktøj
Mål (l x h x d)	38 x 38 x 38 mm
Vægt (inkl. batterier)	36 g
Strømforsyning	3 alkaliske batterier LR44 / AG13 / V13GA
Driftstid	Cirka 4 timer
Præcision	±1 mm/m
Laserbølgelængde	635 nm
Laserklasse	2 (< 1 mW) iht. EN 60825-1:2014/AC:2017
Hovedfunktioner	Vandret og lodret nivellering, brug på gulv og væg, indbygget vaterpas, fastgørelse på overflader med specielle stifter
Anvendelser	Justeringsarbejde på gulv og væg, nivellering, opretning
Vægmontering	Specielle stifter til finpuds, tapet, træ, krydsfiner
Driftsbetingelser	0°C til 50°C, maks. relativ luftfugtighed 80% RH, maks. højde 4000 m
Opbevaringsbetingelser	-10°C til 70°C, maks. relativ luftfugtighed 80% RH
Vedligeholdelse og rengøring	Rengør med en tør, blød klud. Brug ikke slibende midler.
Sikkerhed	Laser klasse 2: kig ikke ind i strålen, undgå refleksioner, holdes utilgængeligt for børn
Reservedele og reparérbarhed	Batterier kan udskiftes; reparation mulig hos producenten
Emballagens indhold	Apparat, batterier, fastgørelsesstifter
Producent	Umarex GmbH & Co KG - Laserliner
Standarder og certificeringer	Overholder EU- og GB-direktiver, genbrug iht. WEEE

Ofte stillede spørgsmål - LaserCube Laserliner

Hvordan tænder jeg LaserCube?

Tryk på TÆND/SLUK-kontakten på siden af apparatet.

Hvilke batterier skal jeg bruge?

Brug 3 alkaliske batterier af typen LR44, AG13 eller V13GA.

Hvordan udskifter jeg batterierne?

Åbn batterirummet i bunden og indsæt batterierne med den angivne polaritet.

Er laseren farlig?

Det er en klasse 2-laser (<1 mW). Kig ikke direkte ind i strålen og undgå refleksioner fra blanke overflader.

Hvordan fastgør jeg apparatet til væggen?

Sæt de specielle stifter i de dertil beregnede huller, og tryk apparatet mod væggen.

Hvad er apparatets præcision?

Præcisionen er ±1 mm pr. meter.

Kan apparatet bruges som vaterpas?

Ja, apparatet er udstyret med vandret og lodret libelle for præcis opretning, men kun på støtteflader A.

Hvad er batteriets driftstid?

Cirka 4 timer med nye alkaliske batterier.

Hvad gør jeg, hvis laseren ikke virker?

Kontroller batteriniveauet og udskift dem om nødvendigt. Hvis problemet fortsætter, kontakt kundeservice.

Hvordan rengør jeg apparatet?

Rengør det med en tør, blød klud. Brug ikke kemiske eller slibende midler.

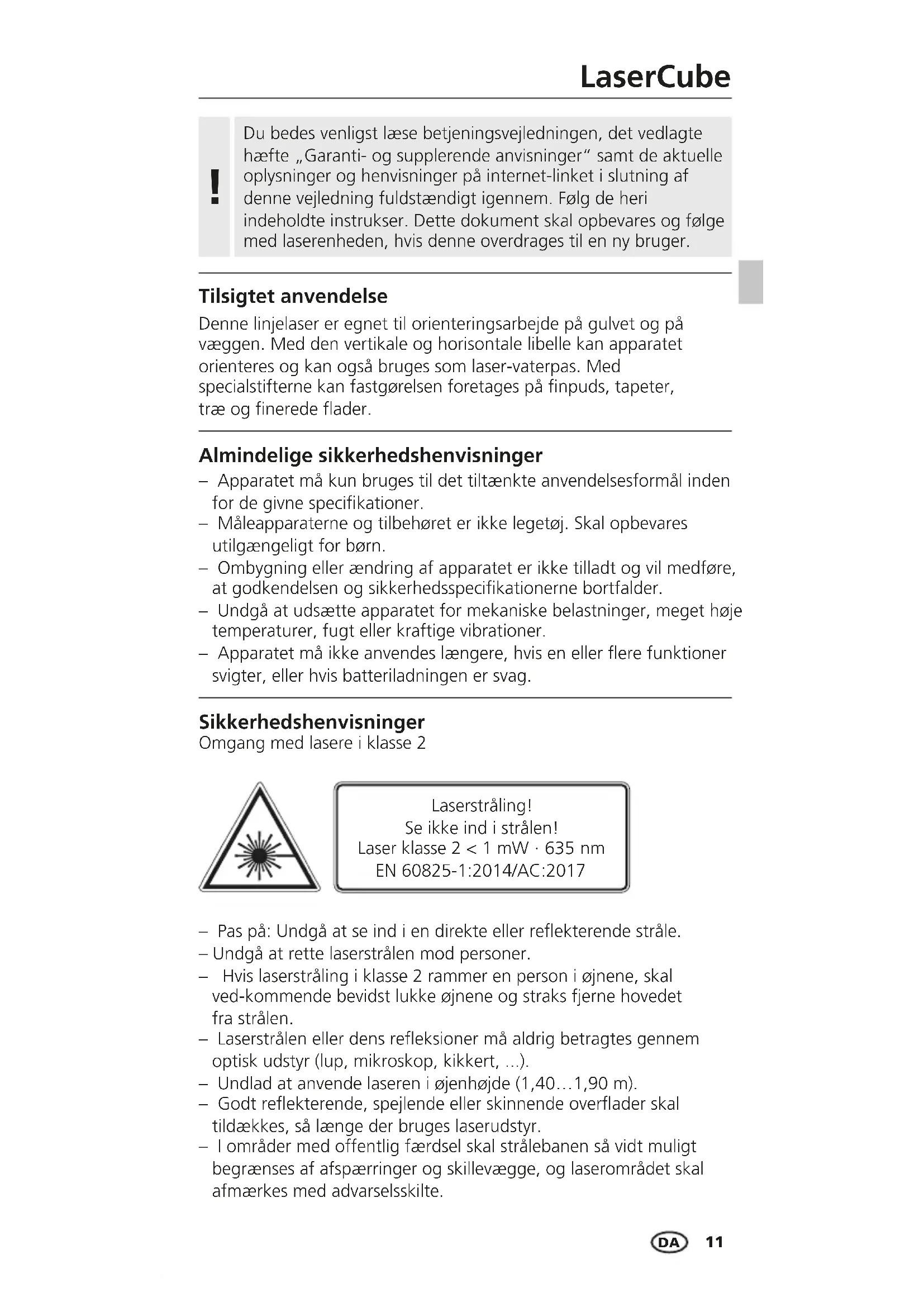

BRUGSANVISNING LaserCube Laserliner

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med laserenheden, hvis denne overdrages til en ny bruger.

Tilsigtet anvendelse

Denne linjelaser er egnet til orienteringsarbejde på gulvet og på væggen. Med den vertikale og horisontale libelle kan apparatet orienteres og kan også bruges som laser-vaterpas. Med specialstifterne kan fastgørelsen foretages på finpuds, tapeter, træ og finerede flader.

Almindelige sikkerhedshenvisninger

• Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer.
• Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares utilgængeligt for børn.
• Ombygning eller ændring af apparatet er ikke tilladt og vil medføre, at godkendelsen og sikkerhedsspecifikationerne bortfalder.
• Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt eller kraftige vibrationer.
• Apparatet må ikke anvendes længere, hvis en eller flere funktioner svigter, eller hvis batteriladningen er svag.

Sikkerhedshenvisninger

Se ikke ind i strålen!

Laser klasse 2 < 1 mW · 635 nm

EN 60825-1:2014/AC:2017

• Pas på: Undgå at se ind i en direkte eller reflekterende stråle.
• Undgå at rette laserstrålen mod personer.
• Hvis laserstråling i klasse 2 rammer en person i øjnene, skal ved-kommende bevidst lukke øjnene og straks fjerne hovedet fra strålen.
• Laserstrålen eller dens refleksioner må aldrig betragtes gennem optisk udstyr (lup, mikroskop, kikkert, ...).
• Undlad at anvende laseren i øjenhøjde (1,40...1,90 m).
• Godt reflekterende, spejlende eller skinnende overflader skal tildækkes, så længe der bruges laserudstyr.
• I områder med offentlig færdsel skal strålebanen så vidt muligt begrænses af afspærringer og skillevægge, og laserområdet skal afmærkes med advarselsskilte.

Laserliner

Sikkerhedshenvisninger

Omgang med elektromagnetisk stråling

• Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet iht. EMC-direktivet 2014/30/EU, som er omfattet af RUD-direktivet 2014/53/EU.
• Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly eller i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede.
• Ved anvendelse i nærheden af høje spændinger eller under høje elektromagnetiske vekselfelter kan måleapparatets nøjagtighed blive påvirket.

1 Isætning af batterier

Åbn batterihuset og læg batterierne i. Vær opmærksom på de angivne poler.

Apparatet stilles på gulvet og tændes.

Libellerne er kun justeret til de fire kontaktflader A (se figur). Ved påsætning på fladerne B kan apparatet ikke anvendes som vaterpas.

3 Anvendelse på væg

Til horisontal og vertikal nivellering skal apparatet sættes på væggen. Herefter indjusteres apparatet ved hjælp af libellerne.

4 Montering direkte på væggen

1. Sæt apparatet mod væggen.
2. Sæt specialstifterne ind i de hertil indrettede huller.

Tekniske data (Forbehold for tekniske ændringer. 23W10)
Nøjagtighed ± 1 mm / m
Laserbølgelængde 635 nm
Laserklasse	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Strømforsyning	3 x alkalibatterier(LR 44 / AG13 / V13GA)
Drifttid 4 timer (alkalibatterier)
Arbejdsbetingelser	0°C ... 40°C, luftfugtighed maks.80% rH, ikke-kondenserende,arbejdshøjde maks. 4000 m.o.h.
Opbevaringsbetingelser	-10°C ... 70°C, luftfugtighedmaks. 80% rH
Mål (b x h x l) 38 x 38 x 38 mm
Vægt 36 g (inkl. batterier)

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU og UK.

Dette produkt, herunder tilbehør og emballage, er et elektrisk apparat, der skal genanvendes i overensstemmelse med de europæiske og britiske retningslinjer for elektrisk og elektronisk affald, batterier og emballage for at genvinde værdifulde råmaterialer.

Flere sikkerhedsanvisninger og supplerende tips på: https://packd.li/II/ACT/in

Laserliner

!

Still apparatet ned på gulvet og slå det på.
