BRUGSANVISNING CompactCubeLaser 3 Plus Laserliner

Du bedes venligst lese betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger" samt de aktuelle oplyninger og henvisninger på internet-linket i slutting afijkevejledning fuldstændigt igennem. Følg de heri indeholdte instrukser.

Dette dokument skal opbevares og følge med laserenheden, hvisijke overdrages til en ny bruger.

Automatisk krydslinjelaser med 90^ -laser i siden og hældningsfunktion

Alminderige sikkerhedshenvisninger

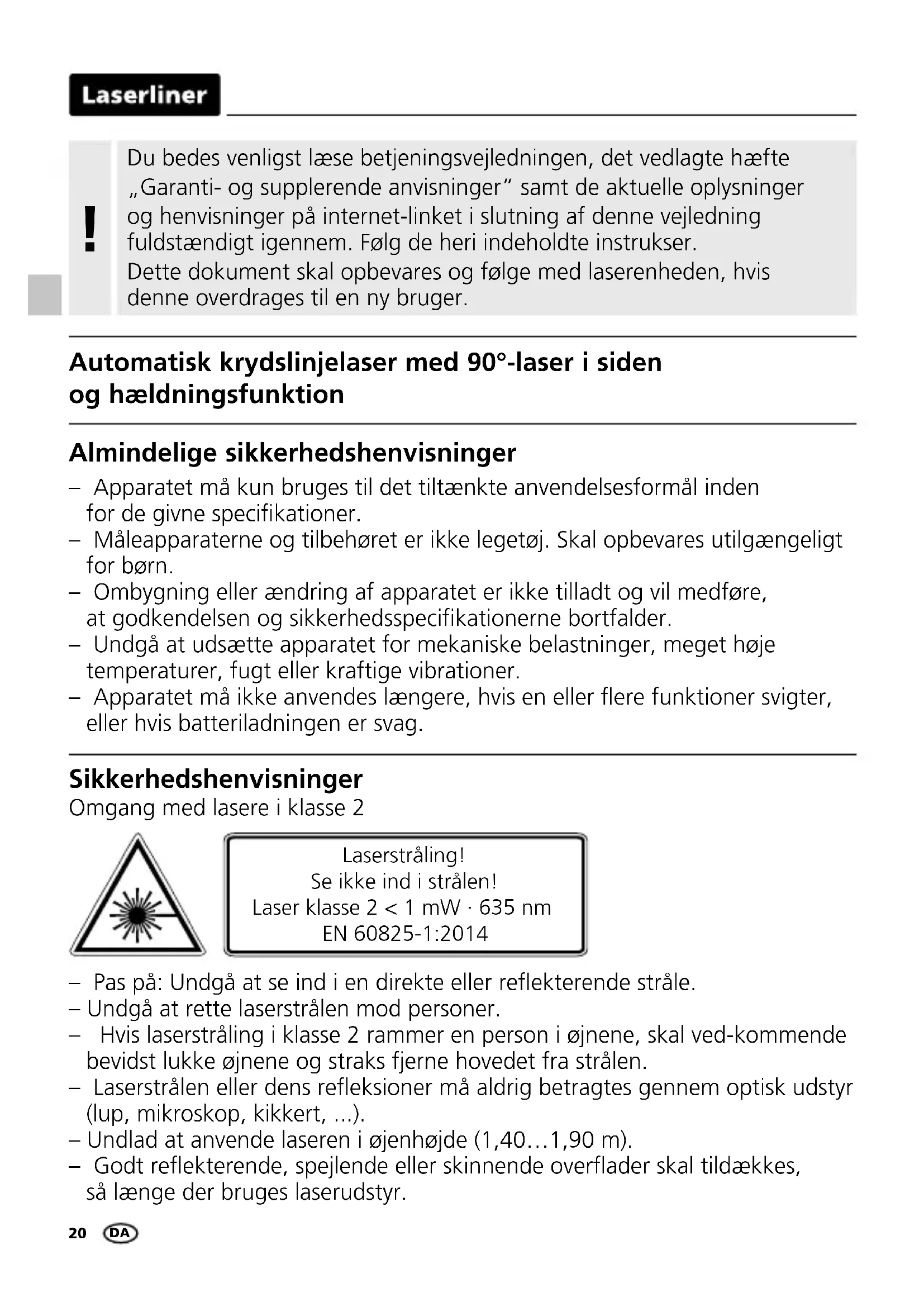

• Apparatet på kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer.
• Måleapparaterne og tilbehørret er/DDke legetoj. Skal opbevares utilgengeligt for børn.
• Ombynging eller ændring af apparatet er/DDt og vil medføre, at godkendelsen og sikkerhedsspecifikationerne bortfalder.
• Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt eller kraftige vibrationer.
• Apparatet må ikke anvendes længere, hvis en eller flere funktioner svigter, eller hvis batteriladningen er svag.

Sikkerhedshenvisninger

• Pas på: Undgå at se ind i en direkte eller reflekterende stråle.
• Undgå at rette laserstrålen mod personer.
• Hvis laserstråling i klasse 2 rammer en person i øjnene, skal ved-kommende bevidst lukke øjnene og straks fierne hovedet fra stralen.
• Laserstrålen eller dens refleksioner på aldrig detragtes gennem optisk udstyr (lup, mikroskop, kikkert, ...).
• Undlad at anvende laseren i øjenhøjde (1,40...1,90 m).

• Godt reflekterende, spejlende eller skinnende overflader skal tildækkes, sö länge der bruges laserudstyr.

• I områder med offentlig færdsel skal strålebanen sövidt muligt begrænses af afspæringer og skillevægge, og laserområdet skal afmærkes med advarselsskilte.

Sikkerhedshenvisninger

Omgang med elektromagnetisk stråling

• Måleapparatet overholder forskrifterne og grænseværderne for elektromagnetisk kompatibilitet iht. EMC-direktiv 2014/30/EU.
• Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly eller iærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede.

Særligeproduktegenskaber

Automatism indjustering af apparatet via et magnetisk dæmpet pendulsystem. Apparatet nulstilles og indstiller sig automatisk.

Transport LOCK (LÅS): Under transport beskyttes apparatet af en pendullås.

Specielle, kraftige dioder frembringer superskarpe laserlinjer i udstyr med PowerBright-teknologi. Disse kan ses på længere afstand, i skarpt omgivelseslys samt på mørke overflader.

Antal og placering af lasere

H = horizontal laserlinje

V = vertical laserlinje

S = haelningsfungtion

Isætning af batterier

Abn batterihuset og læg batterierne (3 x Type AAA) i.

Vær opmaerksom pa de angivne poler.

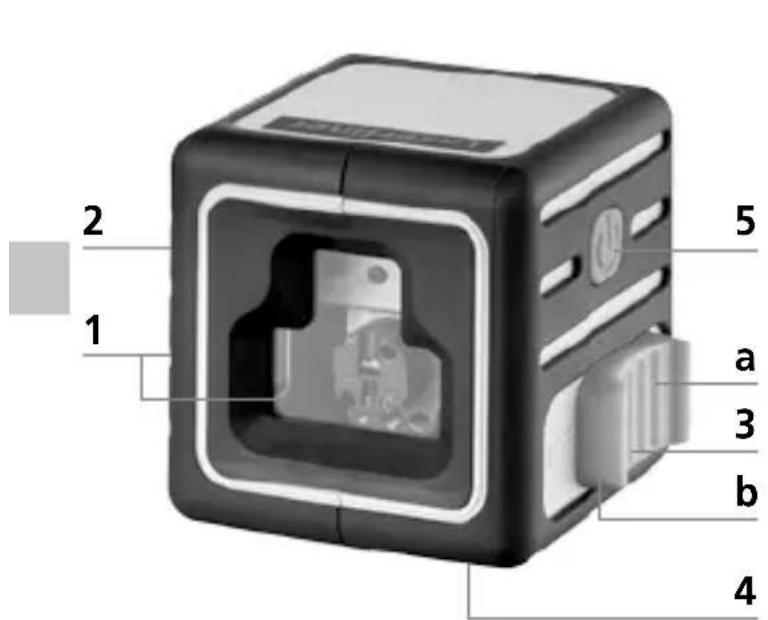

1 Lasers udgangsrude
2 Batterirum (bagside)
3 Skydekontakt a TIL
b FRA/Transportsikring/Haeldningsfunktion
4 1/4"-gevindbøsning (underside)
5 Tast til valg af laserlinje

！

Til transport skal man altid slukke alle lasere, fastlase penduler og stille skydekontakter på "OFF"!

Til horizontal og vertical nivelling skal transportsikringen ære løsnet. Så snart apparatet er,uden for det automatiske nivelleringsområde på 3^ ,blinker laserlinjerne og der lyder et signal.Apparatet skal positioneres således, at det er inden for nivelleringsområdet.

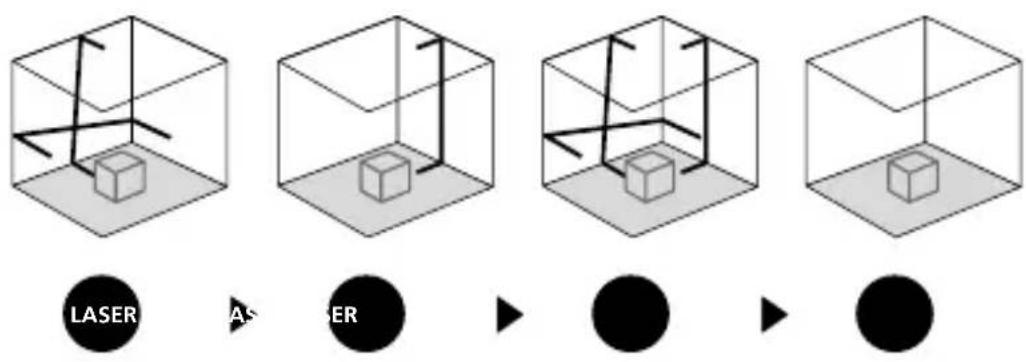

3 Haeldingsmodus

Undlad at lysne transportsikringen, stil skydekontakten (3) på "OFF". Aktivér og vælg laserne via valgtasten. Nu kan der anlagges skæve niveauer. I++, da laserlinjerne ikke indjüsterer sig automatisk. Dette indikeres ved, at laserlinjerne blinker.

Kontrol af lodret laserlinie

Laseren opstilles ca. 5 m fra en væg. På væggen ophænges et snorelod med 2,5 m snor, säledes at det hænger frit. Den lodrette laserstråle tændes, laseren sigtes ind, SSE den lodrette laserstråle flugter med snoren, og det kontrolleres, at linien ikke afviger mere end ± 2,5 mm fra snoren.

Kontrol af vendret laserlinie

Laseren opstilles ca. 5 m fra en væg, og det vandrette laserkryds tændes. Krydspunktet markeres på væggen, hvorefter laserkrydset drejes ca. 2,5 m til højre. Den vandrette streg mA ikke afvige mere end ± 2,5 mm fra markeringen af krydspunktet. Proceduren gentages med laserkrydset drejet 2,5 m til venstre.

Kontroller regelmæssigt - og altidør pabegyndelsen af en ny opgave laserens retvisning.

Forberedelse til kontrol af retvisning

Skal laserens revisning kontrolleres - hvilket bør gores med jævne mellemrum - opstilles laseren midt mellem 2 vægge med en indbyrdes afstand på mindst 5 meter og tændes. Slå transport sikringen fra ogænd for instrumentet (laser-krydset aktiveres). Brug hertil et stativ.

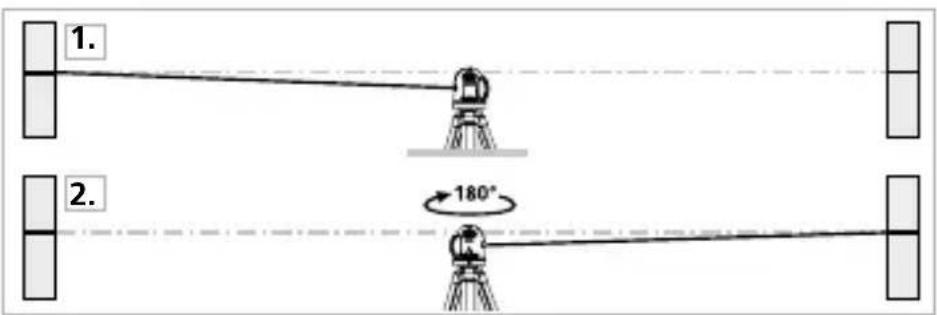

1. Markér laserplanet A1 på væggen.
2. Drej laseren nøjagtig 180^ og marker laserplanet A2 på den modstående væg. Da laseren er placeret nøjagtigmidt mellem de 2 vægge, vil markeringerne A1 og A2+vare nøjagtig vandret overfor hinanden.

Kontrol af retvisning

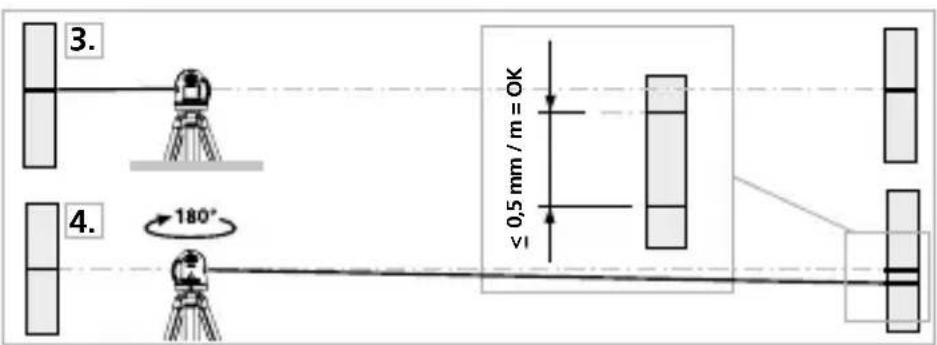

1. Anbring apparatet sà tæt til væggen som muligt i højde med det markerede punkt A1.
2. Drej apparatet 180^ , og marker punktet A3. Forskellen mellem A2 og A3 er tolerancen.

Hvis A2 og A3 ligger mere end 0,5 ~mm / m fra hinanden, skal der foretages en justering. Indlevér laseren til forhandleren, som sørger for det videre fornødne, eller kontakt serviceafdelingen hos UMAREX-LASERLINER.

Kalibrering

Måleapparatet skal regelmæssigt kalibreres og afprøves for at sikre, at maleresultaterne er nøjagtige. Vi anbefaler et kalibreringsinterval på etår.

Anmærkninger vedr. vedligeholdelse og pleje

Allekomponenterskalrengoresmeden letfugtetklud,ogmanskalundlade brug af rengorings-,skure- og oplosningsmidler.Batterierne skal tages ud inden laengere opbevaringsperioder.Apparatet skal opbevaresp et rent og tortsted.

Tekniske data	Forbehold for tekniskeændringer. 18W10
Selvnivelleringsområde	±3°
Nøjagtighed	±0,5 mm / m
Rækkevidde (afhængig af lysforhold)	15 m
Laserbølgelængde	635 nm
Laserklasse	2 / < 1 mW
Strømforsyning	3 x 1,5 V alkalibatterier (type AAA)
Drifttid med laserkryds foran med alle laserlinjer	ca. 20 timer ca. 9 timer
Arbejdsbetingelser	0...40°C, luftfugtighed maks. 80% rH, ikke-kondenserende, arbejdshøjde maks. 4000 m.o.h.
Opbevaringsbetingelser	-10°C...70°C, luftfugtighed maks. 80% rH
Mål (b x h x l) 69 x 69 x 65 mm
Vægt (inkl. batterier) 285 g

Apparatet opfylder alle pakraevede standarder for fri vareomsætning inden for EU.

Dette produit er et elapparat og skal indsamles og bortskaffes separati henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips på:

http://laserliner.com/info?an=comcublas3pl

！
