KÄYTTÖOHJE CompactCubeLaser 3 Plus Laserliner

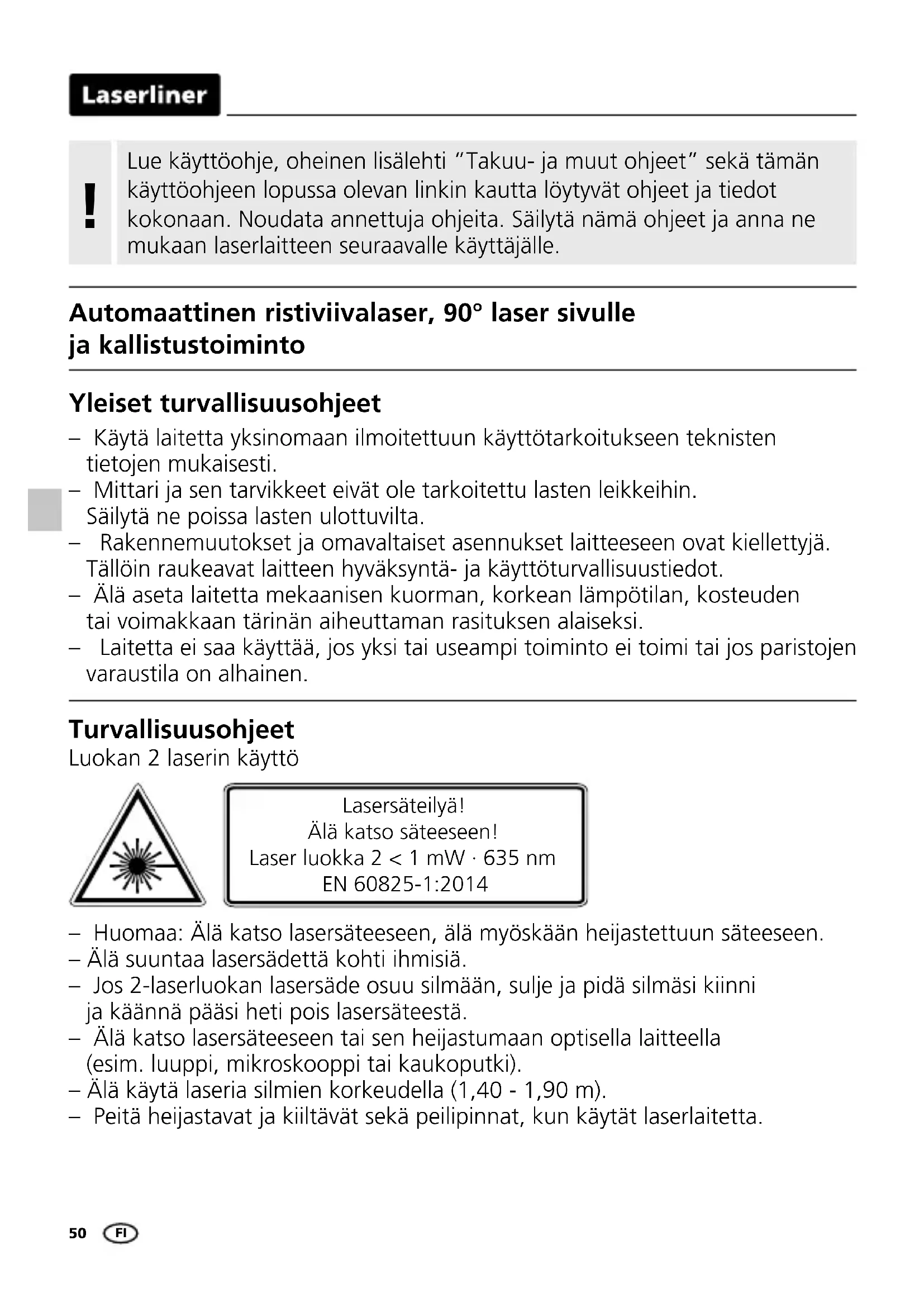

Zmiany zastrzeżone. 18W1050 Lue käyttöohje, oheinen lisälehti ”Takuu- ja muut ohjeet” sekä tämän käyttöohjeen lopussa olevan linkin kautta löytyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne mukaan laserlaitteen seuraavalle käyttäjälle.

– Huomaa: Älä katso lasersäteeseen, älä myöskään heijastettuun säteeseen. – Älä suuntaa lasersädettä kohti ihmisiä. – Jos 2-laserluokan lasersäde osuu silmään, sulje ja pidä silmäsi kiinni ja käännä pääsi heti pois lasersäteestä. – Älä katso lasersäteeseen tai sen heijastumaan optisella laitteella (esim. luuppi, mikroskooppi tai kaukoputki). – Älä käytä laseria silmien korkeudella (1,40 - 1,90 m). – Peitä heijastavat ja kiiltävät sekä peilipinnat, kun käytät laserlaitetta. Turvallisuusohjeet Luokan 2 laserin käyttö – Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti. – Mittari ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin. Säilytä ne poissa lasten ulottuvilta. – Rakennemuutokset ja omavaltaiset asennukset laitteeseen ovat kiellettyjä. Tällöin raukeavat laitteen hyväksyntä- ja käyttöturvallisuustiedot. – Älä aseta laitetta mekaanisen kuorman, korkean lämpötilan, kosteuden tai voimakkaan tärinän aiheuttaman rasituksen alaiseksi. – Laitetta ei saa käyttää, jos yksi tai useampi toiminto ei toimi tai jos paristojen varaustila on alhainen. Yleiset turvallisuusohjeet Lasersäteilyä! Älä katso säteeseen! Laser luokka 2 < 1 mW · 635 nm EN 60825-1:2014 Automaattinen ristiviivalaser, 90° laser sivulle ja kallistustoiminto FI51 CompactCube-Laser 3

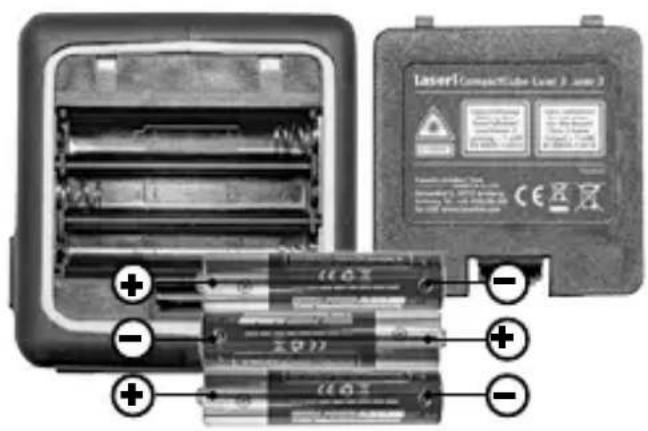

– Mittauslaite täyttää EMC-direktiivin 2014/30/EU sähkömagneettista sietokykyä koskevat vaatimukset ja raja-arvot. – Huomaa käyttörajoitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydäntahdistimia käyttävien henkilöiden läheisyydessä. Säteilyllä voi olla vaarallisia vaikutuksia sähköisissä laitteissa tai se voi aiheuttaa niihin häiriöitä. Turvallisuusohjeet Sähkömagneettinen säteily – Yleisellä kulkuväylällä työskennellessäsi rajaa lasersäde suluilla ja seinäkkeillä ja merkitse lasersäde varoituskilvin. Avaa paristolokero ja aseta paristot (3 x tyyppi AAA) sisään ohjeiden mukaisesti. Huomaa paristojen oikea napaisuus. Paristojen asettaminen 1H 2V S Laserien määrä ja järjestys H = vaakalaserviiva V = pystylaserviiva S = kallistustoiminto Erityisillä tehodiodeilla saadaan todella kirkkaat laserviivat laitteen PowerBright-tekniikalla. Laserviivat erottuvat pitkältäkin etäisyydeltä, kirkkaassa valossa ja tummilta pinnoilta. Transport LOCK (Kuljetuslukitus): Heilurijärjestelmässä on kuljetuksen ajaksi kytkettävä lukitus. Laitteen automaattitasaus magneettisesti vaimennetulla heilurijärjestelmällä. Laite asetetaan perusasentoon ja tasaus tapahtuu automaattisesti. Erityisiä tuoteominaisuuksia FI52

Sammuta aina kuljetuksen ajaksi kaikki laserit. Lukitse heiluri ja siirrä liukukytkin asentoon OFF!

Lasersäteen ulostuloikkuna Paristolokero (takasivulla) Liukukytkin a ON b OFF / Kuljetusvarmistus / Kallistusasetus Jalustan kierre 1/4” (takasivulla) Laserlinjojen valintapainike

Vaaka- ja pystysuuntaan tasaamista varten tulee kuljetusvarmistuksen olla vapautettuna. Kun laite on automaattisen tasausalueen 3° ulkopuolella, laserviivat vilkkuvat ja kuuluu merkkiääni. Sijoita laite tasaiselle alustalle niin, että laite on tasausalueella.

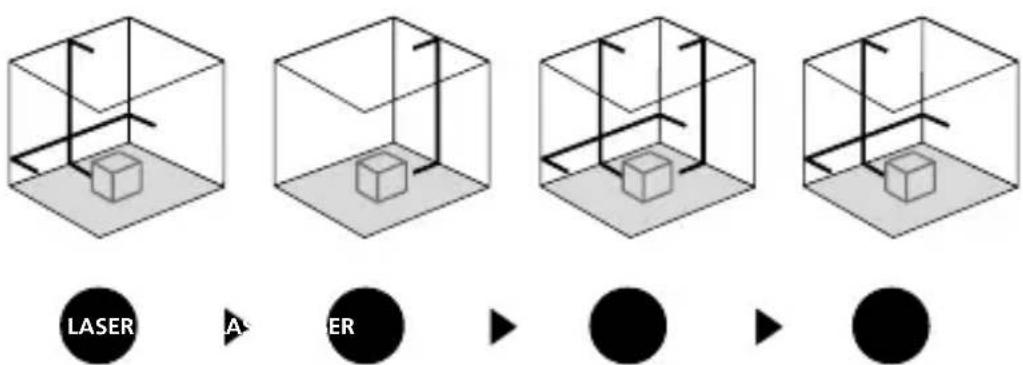

Vaaka- ja pystysuuntaan tasaaminen Avaa kuljetusvarmistus. Siirrä liukukytkin (3) asentoon ON. Laserristi tulee näkyviin. Laserviivat voi kytkeä päälle valintapainikkeella.53 CompactCube-Laser 3

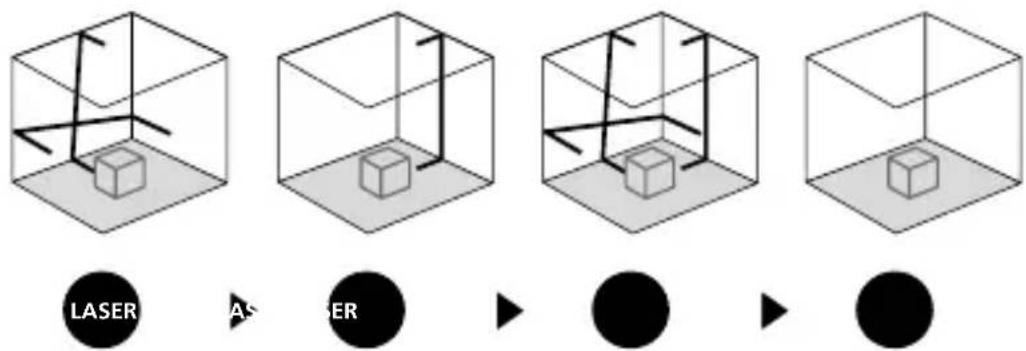

2,5 m< 2,5 mm = OKLASER LASER LASER LASER Älä avaa kuljetusvarmistusta. Siirrä liukukytkin (3) asentoon OFF. Käynnistä ja valitse laserviiva valintapainikkeella. Nyt voit mitata kaltevia pintoja. Tässä tilassa ei voida linjata vaaka- tai pystysuorassa, sillä laserlinjat eivät enää tasaudu automaattisesti. Tämä osoitetaan vilkkuvalla laserviivalla.

Kallistusasetus Vaakaviivan tarkistusAseta laite n. 5 m:n etäisyydelle seinästä ja kytke laserristi. Merkitse piste B seinään. Käännä laserristiä n. 2,5 m:n oikealle ja merkitse piste C. Tarkista onko pisteestä C lähtevä vaakaviiva ± 2,5 mm:n tarkkuudella samalla korkeudella pisteen B kanssa. Toista toiminto laitetta uudelleen vasemmalle kääntämällä.Pystyviivan tarkistusAseta laite n. 5 m:n etäisyydelle seinästä. Kiinnitä mittaluoti seinään 2,5 m:n pituisella langalla siten, että luoti pääsee vapaasti heilumaan. Käynnistä laite ja suuntaa pystysäde luotilangan kanssa. Tarkkuus on toleranssin rajoissa, kun laserviivan ja luotilangan välinen poikkeama on enintään ± 2,5 mm:n. Tarkista kalibrointi säännöllisesti ennen käyttöä ja kuljetuksen sekä pitkän säilytyksen jälkeen. !54

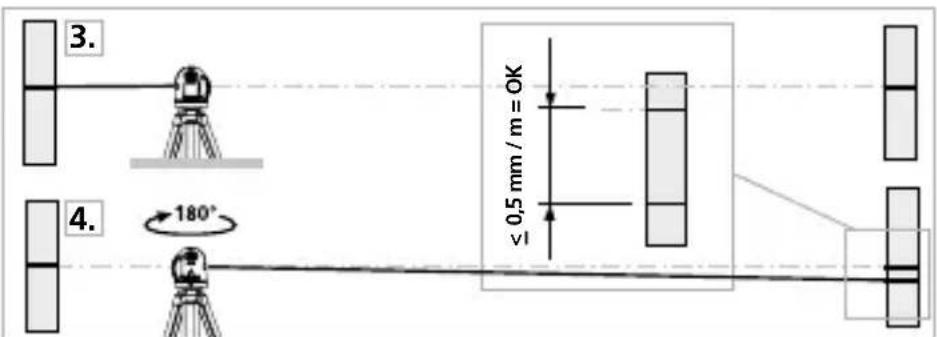

Jos A2 ja A3 ovat toisistaan etäämmällä kuin 0,5 mm / m, on säätö tarpeen. Ota yhteys paikalliseen laitetoimittajaan tai UMAREX-LASERLINER huolto-osastoon.

3. Aseta laite merkityn pisteen A1 korkeudella mahdollisimman

lähelle seinää, suuntaa laite.

4. Käännä laitetta 180° ja merkitse piste A3.

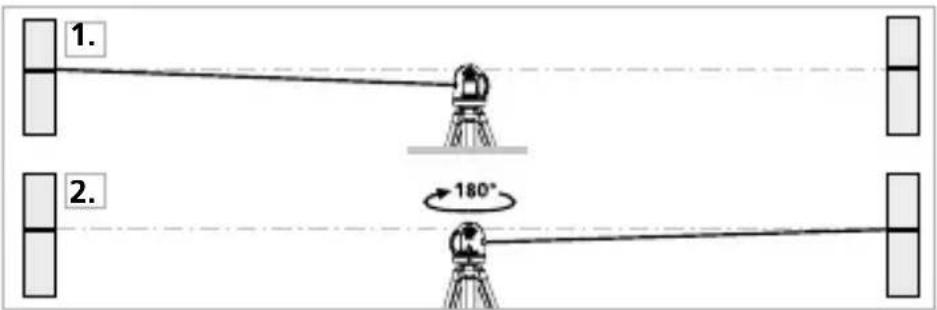

Pisteiden A2 ja A3 välinen erotus toleranssi. Kalibrointitarkistuksen valmistelutoimet Laserin kalibrointi on tarkistettavissa. Aseta laite kahden vähintään 5 metrin etäisyydellä olevan seinän väliin keskikohdalle. Käynnistä laite, avaa kuljetusvarmistus (Laserristi päällä). Optimaalinen tarkistustulos edellyttää kolmijalan käyttöä.

1. Merkitse piste A1 seinään.

2. Käännä laite 180° ja merkitse piste A2. Pisteiden A1 ja A2 välille

muodostuu vaakasuuntainen referenssilinja. Kalibroinnin tarkistus.55 CompactCube-Laser 3 Kalibrointi Mittalaite pitää kalibroida ja tarkastaa säännöllisin väliajoin mittaustulosten tarkkuuden varmistamiseksi. Suosittelemme, että laite kalibroidaan kerran vuodessa. Ohjeet huoltoa ja hoitoa varten Puhdista kaikki osat nihkeällä kankaalla. Älä käytä pesu- tai hankausaineita äläkä liuottimia. Ota paristo(t) pois laitteesta pitkän säilytyksen ajaksi. Säilytä laite puhtaassa ja kuivassa paikassa. EY-määräykset ja hävittäminen Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit. Tämä tuote on sähkölaite. Se on kierrätettävä tai hävitettävä vanhoja sähkö- ja elektroniikkalaitteita koskevan EY-direktiivin mukaan. Lisätietoja, turvallisuus- yms. ohjeita: http://laserliner.com/info?an=comcublas3pl Tekniset tiedot Automaattitasausalue ± 3° Tarkkuus ± 0,5 mm / m Työalue (valo-olosuhteista riippuen) 15 m Laserin aallonpituus 635 nm Laser luokka 2 / < 1 mW Virransyöttö 3 x 1,5 V alkaliparistoa (tyyppi AAA) Paristojen käyttöikä laserristi eteen kaikki laserviivat

n. 20 h n. 9 h Käyttöympäristö 0…40°C, ilmankosteus maks. 80% rH, ei kondensoituva, asennuskorkeus maks. 4000 m merenpinnasta Varastointiolosuhteet -10°C…70°C, ilmankosteus maks. 80% rH Mitat (L x K x S) 69 x 69 x 65 mm Paino (sis. paristot) 285 g
