MANUAL DE USUARIO CompactCubeLaser 3 Plus Laserliner

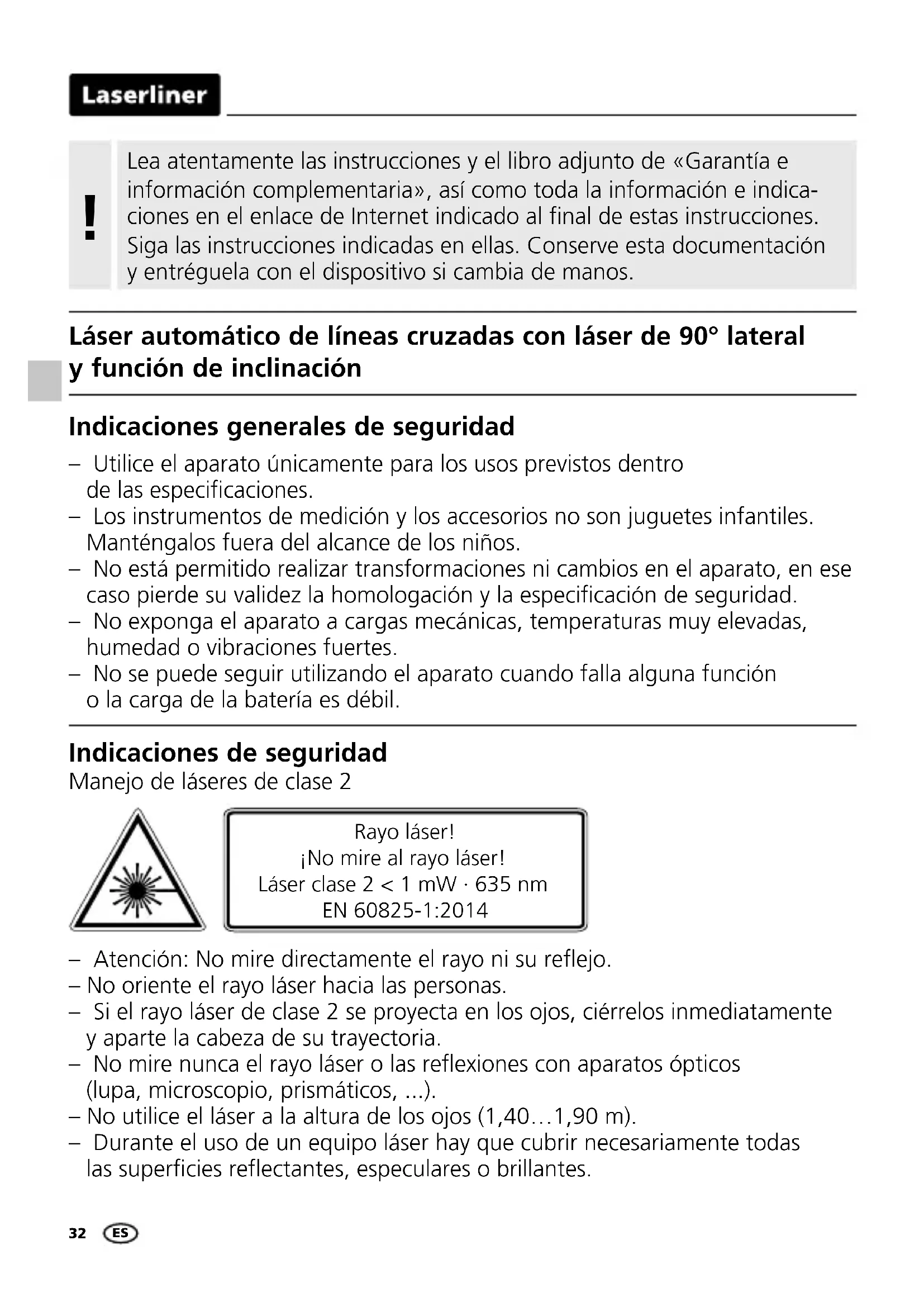

Sous réserve de modifications techniques. 18W1032 Lea atentamente las instrucciones y el libro adjunto de «Garantía e información complementaria», así como toda la información e indica- ciones en el enlace de Internet indicado al final de estas instrucciones. Siga las instrucciones indicadas en ellas. Conserve esta documentación y entréguela con el dispositivo si cambia de manos.

– Atención: No mire directamente el rayo ni su reejo. – No oriente el rayo láser hacia las personas. – Si el rayo láser de clase 2 se proyecta en los ojos, ciérrelos inmediatamente y aparte la cabeza de su trayectoria. – No mire nunca el rayo láser o las reexiones con aparatos ópticos (lupa, microscopio, prismáticos, ...). – No utilice el láser a la altura de los ojos (1,40…1,90 m). – Durante el uso de un equipo láser hay que cubrir necesariamente todas las supercies reectantes, especulares o brillantes. Indicaciones de seguridad Manejo de láseres de clase 2 Indicaciones generales de seguridad – Utilice el aparato únicamente para los usos previstos dentro de las especicaciones. – Los instrumentos de medición y los accesorios no son juguetes infantiles. Manténgalos fuera del alcance de los niños. – No está permitido realizar transformaciones ni cambios en el aparato, en ese caso pierde su validez la homologación y la especicación de seguridad. – No exponga el aparato a cargas mecánicas, temperaturas muy elevadas, humedad o vibraciones fuertes. – No se puede seguir utilizando el aparato cuando falla alguna función o la carga de la batería es débil. Rayo láser! ¡No mire al rayo láser! Láser clase 2 < 1 mW · 635 nm EN 60825-1:2014 Láser automático de líneas cruzadas con láser de 90° lateral y función de inclinación ES33 CompactCube-Laser 3

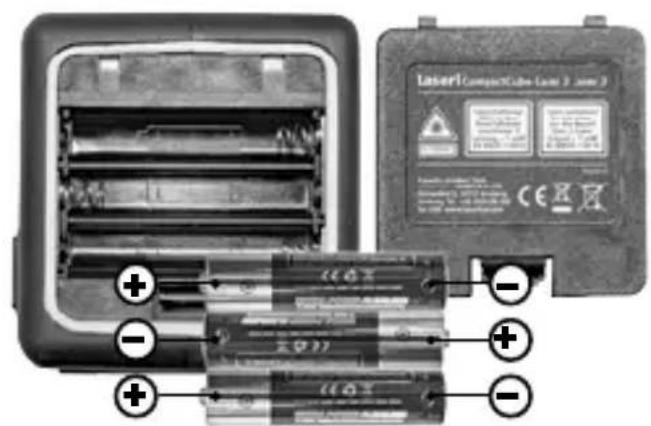

– El instrumento de medición cumple las normas y limitaciones de compatibi- lidad electromagnética según la Directiva europea CEM 2014/30/UE. – Es necesario observar las limitaciones de uso locales, por ejemplo en hospitales, aviones, gasolineras o cerca de personas con marcapasos. Se pueden producir efectos peligrosos o interferencias sobre los dispositivos electrónicos o por causa de estos. Indicaciones de seguridad Manejo de radiación electromagnética – En zonas de tráco públicas debe limitarse el recorrido de los rayos dentro de lo posible mediante barreras o tabiques móviles y marcar la zona de trabajo con láser con placas de advertencia. Poner las pilas Abra la caja para pilas e inserte las pilas (3 x Tipo AAA) según los símbolos de instalación. Coloque las pilas en el polo correcto. 1H 2V S Número y disposición de los láseres H = línea de láser horizontal V = línea de láser vertical S = función de inclinación Los diodos especiales de alto rendimiento generan unas líneas láser super brillantes en los aparatos con tecnología PowerBright. Las líneas son visibles a largas distancias, en condiciones de abundante luz ambiental y sobre superficies oscura. BLOQUEO de transporte: El aparato cuenta con un bloqueo pendular como sistema de protección para el transporte. Alineación automática del aparato mediante sistema de péndulo con amortiguación magnética. Una vez colocado el aparato en la posción base éste se alinea automáticamente. Características especiales ES34

Para el transporte, apagar siempre todos los láseres, bloquear el péndulo y cambiar el interruptor deslizante a “OFF”.

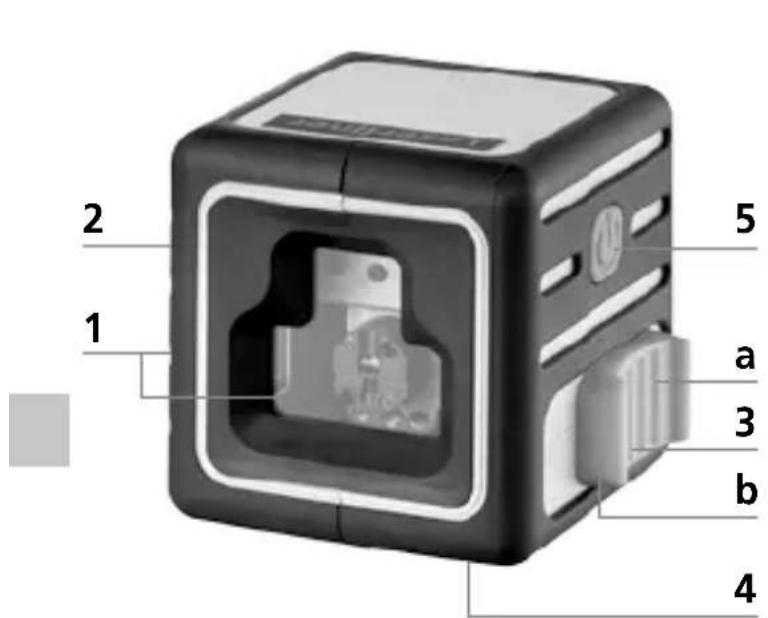

Ventana de salida láser Compartimento de pilas (dorso) Conmutador deslizante a Encendido (ON) b Apagado (OFF) / Bloqueo de transporte / Modo de inclinación Conexión de rosca 1/4” (dorso) Modo de receptor manual

Para poder efectuar la nivelación horizontal y vertical tiene que estar suelto el seguro de transporte. Cuando el aparato se encuentra fuera del rango automático de nivelación de 3° las líneas láser parpadean y suena una señal acústica. Coloque el aparato en una posición dentro del rango de nivelación.

Nivelación horizontal y vertical Soltar el seguro de transporte y cambiar el interruptor deslizante (3) a „ON“. Aparece la cruz del láser. Con el botón de selección se puede activar las líneas láser.35 CompactCube-Laser 3

2,5 m< 2,5 mm = OK No soltar el seguro de transporte y cambiar el interruptor deslizante (3) a „OFF“. Conectar y seleccionar los láser con la tecla de selección. Ahora pueden realizarse planos inclinados. En este modo no se puede nivelar horizontal o verticalmente, ya que las líneas láser no se orientan automáticamente. Esto se señala mediante el parpadeo de las líneas láser.

Modo de inclinación Control de la línea horizontalColoque el aparato a unos 5 m de una pared y conecte la cruz del láser. Marque el punto B en la pared. Gire la cruz de láser unos 2,5 m hacia la derecha. Verifique si la línea horizontal del punto C se encuentra ± 2,5 mm en la misma altura que el punto B. Repita el proceso, pero ahora girando la cruz de láser hacia la izquierda.Control de la línea verticalColoque el aparato a unos 5 m de una pared. Fije una plomada con una cuerda de 2,5 m en la pared, la plomada debe poderse mover libremente. Conecte el aparato y oriente el láser vertical según la cuerda de plomada. La precisión se encuentra dentro de la tolerancia si la desviación entre la línea de láser y la cuerda de plomada no supera los ± 2,5 mm.Compruebe regularmente la calibración antes del uso, después de los transportes y después de almacenajes prolongados. !36

Si A2 y A3 se encuentran a más de 0,5 mm / m entre sí, será necesaria un ajuste. Póngase en contacto con su distribuidor especializado o diríjase al Servicio Técnico de UMAREX-LASERLINER.

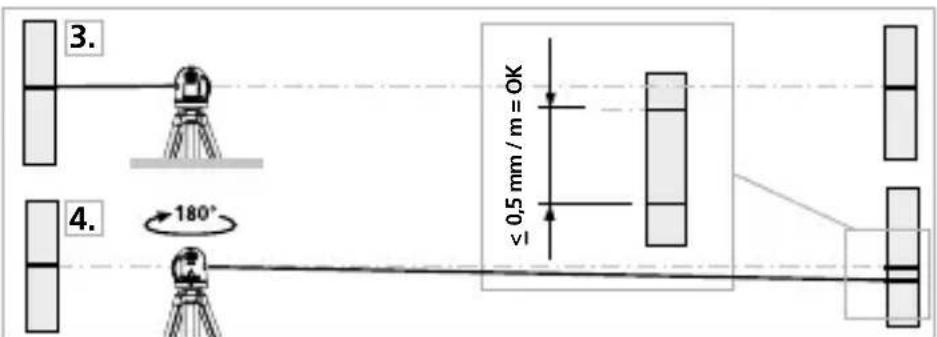

Comprobar la calibración

3. Ponga el aparato lo más cerca posible de la pared,

a la altura del punto A1 marcado.

4. Gire el aparato 180° y marque el punto A3.

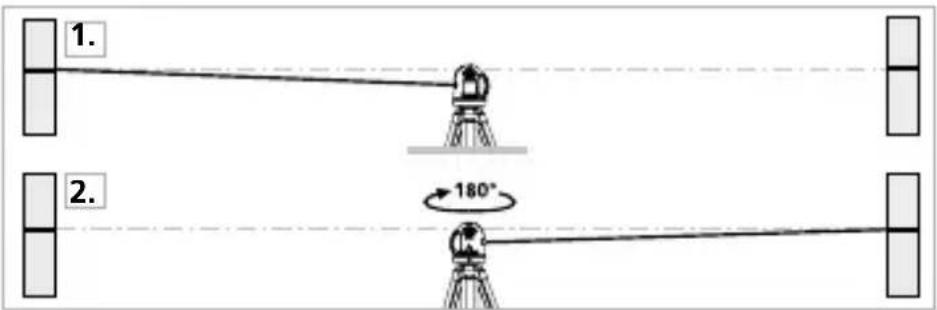

La diferencia entre A2 y A3 es la tolerancia. Preparativos para la comprobación de la calibración Usted mismo puede comprobar la calibración del láser. Coloque el aparato en el medio entre 2 paredes, separadas como mínimo 5 m. Encienda el aparato, suelte para ello el seguro de transporte (cruz de láser activado). Para una comprobación óptima, por favor utilice un trípode / soporte.

1. Marque el punto A1 en la pared.

2. Gire el aparato 180° y marque el punto A2.

Ahora tiene una referencia horizontal entre A1 y A2.37 CompactCube-Laser 3 Calibración El aparato tiene que ser calibrado y verificado con regularidad parapoder garantizar la precisión en los resultados de medición. Se recomienda un intervalo de calibración de un año. Indicaciones sobre el mantenimiento y el cuidado Limpie todos los componentes con un paño ligeramente humedecido y evite el uso de productos de limpieza, abrasivos y disolventes. Retire la/s pila/s para guardar el aparato por un periodo prolongado. Conserve el aparato en un lugar limpio y seco. Disposiciones europeas y eliminación El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE. Se trata de un aparato eléctrico, por lo que debe ser recogido y eliminado por separado conforme a la directiva europea relativa a los aparatos eléctricos y electrónicos usados. Más información detallada y de seguridad en: http://laserliner.com/info?an=comcublas3pl Datos técnicos Margen de autonivelado ± 3° Precisión ± 0,5 mm / m Alcance (depende de la claridad del cuarto) 15 m Longitud de onda del láser 635 nm Clase láser 2 / < 1 mW Alimentación 3 pilas alcalina de 1,5 V (tipo AAA) Autonomía de trabajo con cruz láser delante con todas las líneas láser aprox. 20 h aprox. 9 h Condiciones de trabajo 0…40°C, humedad del aire máx. 80% rH, no condensante, altitud de trabajo máx. 4000 m sobre el nivel del mar (nivel normal cero) Condiciones de almacén -10°C…70°C, humedad del aire máx. 80% rH Dimensiones (An x Al x F) 69 x 69 x 65 mm Peso (pilas incluida) 285 g
