MANUAL DE USUARIO MultiFinder Plus Laserliner

Desconecte el sumi- nistro de corriente siempre que trabaje en los modos METAL- SCAN y STUD-SCAN cerca de cables eléctricos.

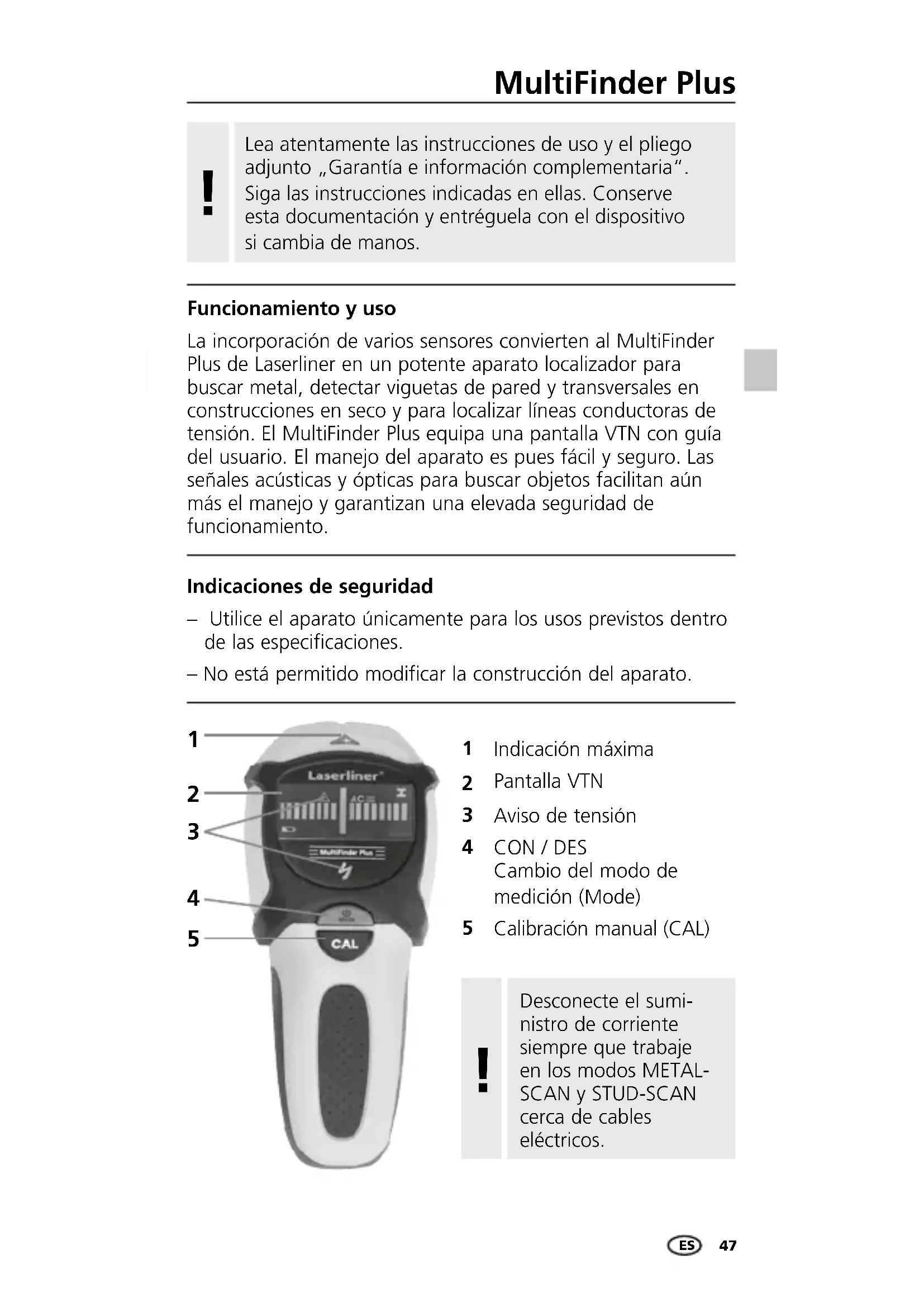

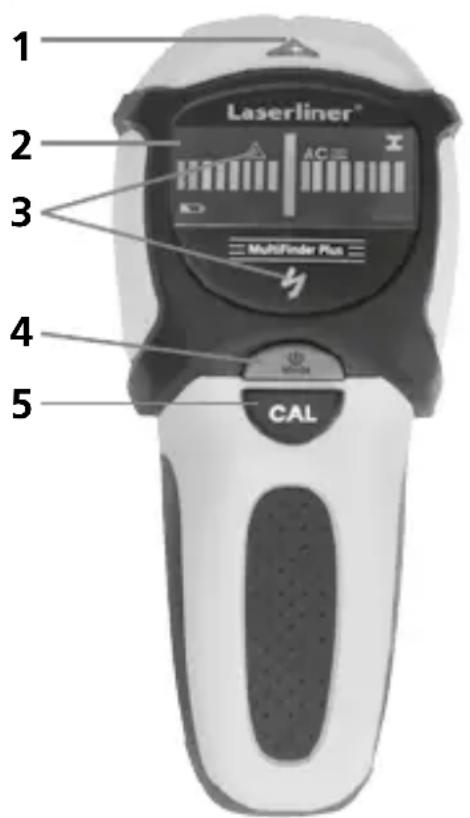

Indicación máxima Pantalla VTN Aviso de tensión CON / DES Cambio del modo de medición (Mode) Calibración manual (CAL) La incorporación de varios sensores convierten al MultiFinder Plus de Laserliner en un potente aparato localizador para buscar metal, detectar viguetas de pared y transversales en construcciones en seco y para localizar líneas conductoras de tensión. El MultiFinder Plus equipa una pantalla VTN con guía del usuario. El manejo del aparato es pues fácil y seguro. Las señales acústicas y ópticas para buscar objetos facilitan aún más el manejo y garantizan una elevada seguridad de funcionamiento. Funcionamiento y uso Lea atentamente las instrucciones de uso y el pliego adjunto „Garantía e información complementaria“. Siga las instrucciones indicadas en ellas. Conserve esta documentación y entréguela con el dispositivo si cambia de manos.

Indicaciones de seguridad – Utilice el aparato únicamente para los usos previstos dentro de las especificaciones. – No está permitido modificar la construcción del aparato.48

Abra el compartimiento de pilas del lado trasero del aparato y ponga una pila de 9V. Preste atención a la polaridad correcta. Instalación de la pila

Calibración Auto-Calibration La calibración automática se ejecuta en la medición de METAL- SCAN y AC-SCAN directamente al encender el aparato y cuando se cambia el modo de medición. Durante la calibración se visualiza en la pantalla la indicación „CAL“. No mueva el aparato durante esa operación. Cuando se visualice „CAL OK“ en la pantalla se podrá comenzar la búsqueda. Auto-Cal Plus En el momento en que se localiza un objeto, en la medición METAL-SCAN se ejecuta de nuevo una calibración automática. De este modo se facilita la delimitación de los objetos a medir y la adaptación del aparato a las diferentes bases. Símbolos Rojo = Aviso de tensión Modo METAL- y AC-SCAN Verde: metal o línea conductora de tensión cerca Rojo: metal o línea conductora de tensión localizada Modo STUD-SCAN Rojo: objeto cerca Verde: objeto localizado Encender: pulsar brevemente la tecla Con/Des (4) Apagar: pulsar la tecla Con/Des (4) durante 4 segundos AutoShutOff: el aparato se apaga automáticamente 2 minutos después de la última medición. Funcionamiento49 MultiFinder Plus

Medición METAL-SCAN El aparato detecta metales ocultos en todos los materiales que no sean metálicos tales como p. ej. piedra, hormigón, la baldosa, madera, plancha de cartón de yeso, hormigón poroso, materiales de construcción de cerámica y minerales. – Seleccione METAL-SCAN (Tecla 4). – Podrá mover el aparato cuando cambie la indicación de CAL a CAL OK. – MOVE: Deslice lentamente el aparato por la superficie de la pared. Selección del modo de medición Pulsar brevemente la tecla (4). METAL-SCAN: Buscar metal en todos los materiales no metálicos AC-SCAN: Localizar líneas conductoras de tensión directamente debajo de encofrados no metálicos. STUD-SCAN: Detectar viguetas de pared y transversales de madera y metal en construcciones en seco debajo de encofrados no metálicos. El aparato y la pared tiene que permanecer en contacto durante la calibración en el modo STUD-SCAN, así como durante las mediciones completas. También se debe mantener la mano en el aparato.

Calibración manual Pulsando la tecla CAL (5) se ejecuta una calibra- ción manual. De este modo se puede iniciar de nuevo una medición o delimitar los objetos con mayor precisión. Se consigue la máxima sensibilidad del aparato sujetándolo en el aire durante la calibración. Esto puede ser muy útil puntualmente en mediciones de METAL y AC-SCAN.50

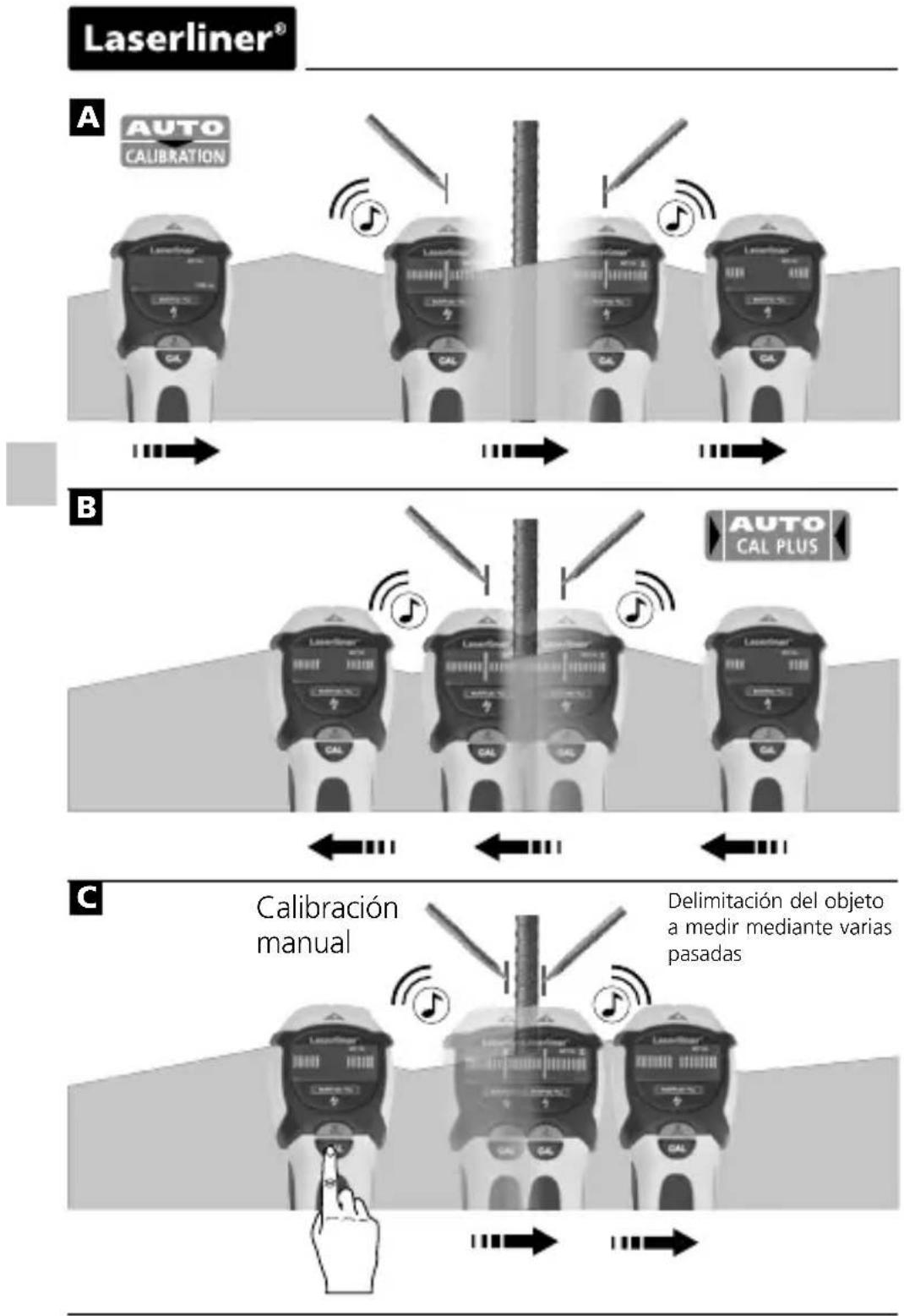

Delimitación del objeto a medir mediante varias pasadas Consejo 1: El centro del objeto metálico se encuentra entre las dos marcas. Los objetos metálicos gruesos aparecen más anchos que en la realidad debido a la alta sensibilidad de medición. Es decir, pasar de nuevo el aparato sobre el objeto encontrado, véase al gráfico B. El aparato se calibra para ello automáticamente. La calibración manual deberá realizarse cerca el último punto encontrado, véase gráfico C. Repita el procedimiento si es preciso. Calibración manual51 MultiFinder Plus

Consejo 2: La posición donde usted comienza es importante: Coloque el aparato en un punto detrás del cual no hay ningún objeto metálico. De lo contrario, el aparato indicará que se ha cometido un error (ERROR). Corrección de errores: Aleje el aparato algunos centímetros del punto actual y realice de nuevo la medición. Consejo 3: Para las aplicaciones complejas, como la explora- ción de barras de refuerzo, explore en los sentidos horizontal y vertical. Consejo 4: Además bajo ciertas circunstancias también pueden detectarse tubos flexibles de calefacción en suelos y paredes, que están tendidos revestidos con una lámina metálica cerca de la superficie de la pared. Pruebe esta función en los puntos donde ya sabe que se encuentra un tubo. Nota: si los objetos se encuentran muy profundos en la pared puede ocurrir que no llegue a la intensidad total. Detectar viguetas de pared y transversales de madera y metal en construcciones en seco p. ej. debajo de planchas de cartón de yeso, paneles de madera u otros encofrados no metálicos. – Seleccione STUD-SCAN (Tecla 4). – Ahora siga las instrucciones en la pantalla VTN. – ON WALL: Coloque el aparato contra la pared. – PRESS CAL: Pulse la tecla de calibración (7) y espere hasta que haya finalizado ésta: CAL OK – MOVE: Deslice lentamente el aparato por la superficie de la pared. Medición STUD-SCAN Calibración manual52 Si cables eléctricos, tuberías de plástico o metálicas se encuentran cerca de la superficie de una plancha de cartón de yeso o entran en contacto con ella, es posible que el MultiFinder Plus los detecte como viguetas.

Características especiales con materiales diversos No se pueden detectar viguetas de madera a través de: – Suelos de losetas de cerámica – Alfombra con acolchado – Empapelado con fibras o láminas metálicas – Paredes recién pintadas. Éstas tienen que estar secas ya desde hace una semana. – Si experimenta algún problema, utilice la función METAL- SCAN para buscar en las láminas de yeso los clavos o tornillos que se alinean verticalmente donde se coloca el poste.

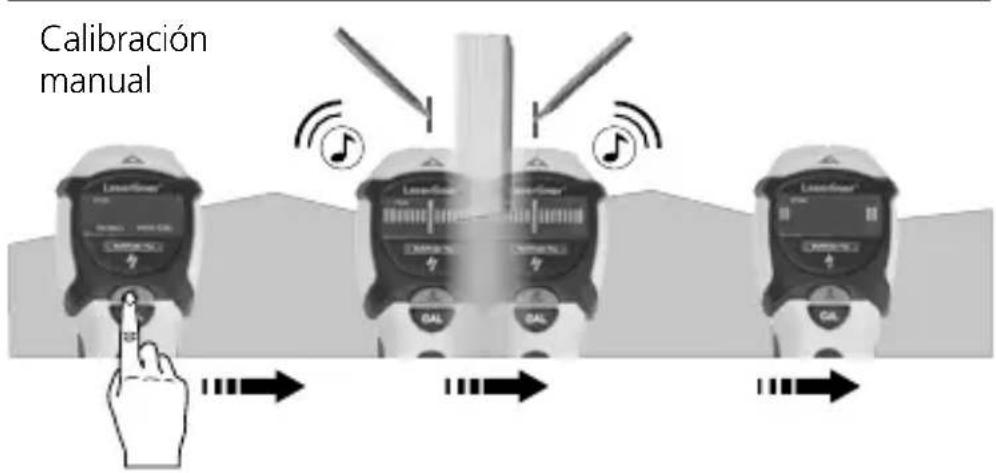

Consejo 1: El centro de la vigueta se encuentra entre las marcas. Consejo 2: La posición donde usted comienza es importante: Coloque el aparato en un punto detrás del cual se encuentra la vigueta. De lo contrario, el aparato indicará que se ha come- tido un error (ERROR). Corrección de errores: Aleje el aparato algunos centímetros del punto actual y realice de nuevo la medición. Consejo 3: Para evitar interferencias mientras se realiza la exploración, mantenga su mano libre y demás objetos, a un mínimo de 15 cm de distancia del MultiFinder Plus. Consejo 4: El aparato MultiFinder Plus detectará únicamente el borde exterior de postes dobles que rodean puertas, ventanas y esquinas. Consejo 5: Para cerciorarse de que lo que ha encontrado es una vigueta, verifique si hay otras viguetas a ambos lados a la misma equidistancia, generalmente a 30, 40 ó 60 cm. Verifique además en varios puntos si se trata de una vigueta, midiendo directamente encima y debajo del primer punto encontrado. Consejo 6: Techos con relieve: El techo tiene que estar protegido con cartón. Nota: si los objetos se encuentran muy profundos en la pared puede ocurrir que no llegue a la intensidad total.53 MultiFinder Plus

Delimitación del objeto a medir mediante varias pasadas

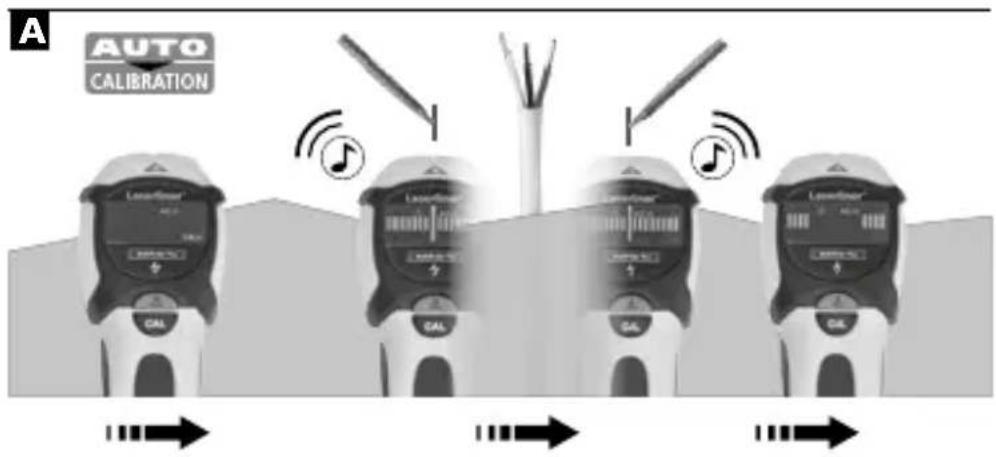

Localizar cables con corriente tendidos directamente debajo del revoque o de paneles de madera y otros encofrados no metálicos. Los cables con corriente no se detectan en paredes de mamparo con celosía de montantes vertical de metal. – Seleccione AC-SCAN (Tecla 4). – Podrá mover el aparato cuando cambie la indicación de CAL a CAL OK. – MOVE: Deslice lentamente el aparato por la superficie de la pared. Medición AC-SCAN Calibración manual Calibración manual54

Es posible que no se detecten los cables que se encuentren a una profundidad de más de 4 cm de la superficie.

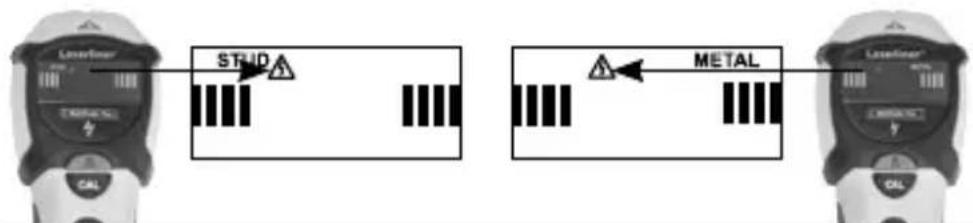

Aviso permanente de tensión en cables no blindados tan pronto como se reconozca un campo eléctrico. STUD-SCAN / METAL-SCAN Tensión de alerta 10 Backlight Siempre apague la electricidad cuando trabaje cerca de alambres eléctricos.

El aparato dispone de iluminación de fondo.

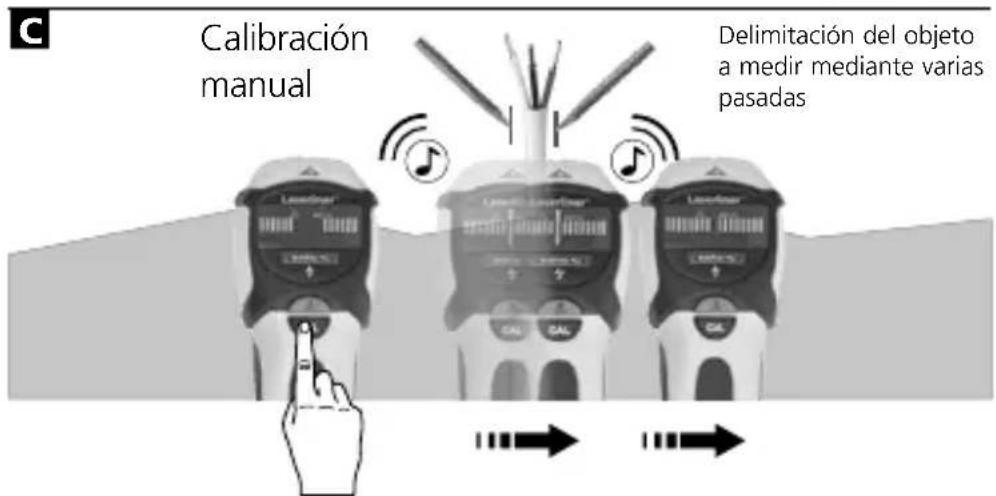

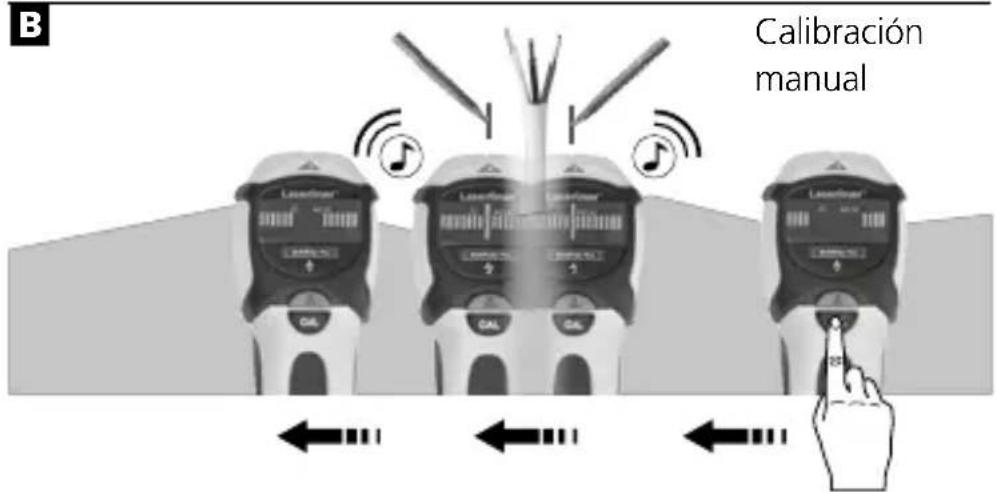

Consejo 1: La calibración manual deberá realizarse cerca el último punto encontrado, véase gráfico B/C. Repita el procedimiento si es preciso. Consejo 2: Debido a una carga estática, pueden detectarse campos eléctricos esparcidos en sentido lateral de la posición real del cable. Desvíe esta carga colocando la mano libre en la pared. Consejo 3: Trabaje lentamente ya que la fricción puede generar una carga perturbadora. Consejo 4: Si usted sospecha que en algún lugar se encuentran cables eléctricos pero no encuentra ninguno, es posible que se encuentren protegidos por un conducto. Utilice la función METAL-SCAN para encontrar conductos metálicos de cables. Consejo 5: Los metales en las paredes (p. ej. celosías de montantes verticales de metal) transmiten campos eléctricos, generando así perturbaciones. En este caso cambie a METAL-SCAN para buscar el cable. Consejo 6: La posición donde usted comienza es importante: Para disponer de la máxima sensibilidad, comience por colocar el aparato en una posición alejada de cables con corriente. Nota: si los objetos se encuentran muy profundos en la pared puede ocurrir que no llegue a la intensidad total.55 MultiFinder Plus

• Disposiciones europeas y eliminación El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE. Se trata de un aparato eléctrico, por lo que debe ser recogido y eliminado por separado conforme a la directiva europea relativa a los aparatos eléctricos y electrónicos usados. Más información detallada y de seguridad en: www.laserliner.com/info Sujeto a modicaciones técnicas 06.2016 Datos técnicos Rango de medición AC 110 - 230V, 50 - 60 Hz Temperatura de trabajo 0°C p. 40
• °C (32°F p. 104
• °F) Temperatura de almacenaje -20°C p. 70
• °C (-4°F °F) Alimentación 1 x 9V pila alcalina (tipo 6LR 61) Dimensiones (An x Al x F) 80 mm x 186 mm x 40 mm Peso (pila incluida) 230 g Profundidad de medición Localización de vigas de madera/metal (STUD-SCAN) hasta 4 cm de profundidad Localización directa de metales/no metales (METAL-SCAN) hasta 10 cm / hasta 5 cm de profundidad Localización directa de conducciones eléctricas con tensión (AC-SCAN) hasta 4 cm de profundidad Localización de conducciones eléctricas sin tensión hasta 4 cm de profundidad Indicaciones sobre el mantenimiento y el cuidado Limpie todos los componentes con un paño ligeramente humedecido y evite el uso de productos de limpieza, abrasivos y disolventes. Retire la/s pila/s para guardar el aparato por un periodo prolongado. Conserve el aparato en un lugar limpio y seco.56 p. 158
