Produkttyp	Mehrzweckdetektor
Marke	Laserliner
Modell	MultiFinder Plus
Abmessungen (L x H x T)	80 x 186 x 40 mm
Gewicht (Batterie inbegriffen)	230 g
Stromversorgung	1 Alkali-Batterie 9V (Typ 6LR61)
AC-Messbereich	110 – 230 V, 50 – 60 Hz
Betriebstemperatur	0°C bis 40°C
Lagertemperatur	-20°C bis 70°C
Erfassungstiefe Holz/Metall (STUD-SCAN)	Bis zu 4 cm
Erfassungstiefe Eisenmetalle (METAL-SCAN)	Bis zu 10 cm
Erfassungstiefe Nichteisenmetalle (METAL-SCAN)	Bis zu 5 cm
Erfassungstiefe stromführende Kabel (AC-SCAN)	Bis zu 4 cm
Erfassungstiefe nicht stromführende Kabel	Bis zu 4 cm
Hauptfunktionen	Metallerkennung, Balkenerkennung (Holz/Metall), Ortung stromführender Leitungen
Anzeige	VTN-Display, hintergrundbeleuchtet
Signalisierung	Akustisch und optisch (LED rot/grün)
Kalibrierung	Automatisch und manuell
Automatische Abschaltung	Nach 2 Minuten Inaktivität
Wartung und Reinigung	Mit einem leicht feuchten Tuch reinigen, aggressive Mittel vermeiden
Sicherheitshinweise	Vor Arbeiten in der Nähe von Stromleitungen die Stromversorgung unterbrechen; integrierter Spannungsdetektor

Häufig gestellte Fragen - MultiFinder Plus Laserliner

Welche Messmodi bietet der MultiFinder Plus?

Das Gerät bietet drei Modi: METAL-SCAN zur Erkennung von Eisen- und Nichteisenmetallen, STUD-SCAN zur Erkennung von Holz- oder Metallbalken in Wänden und AC-SCAN zur Ortung stromführender Stromleitungen.

Wie führe ich die automatische Kalibrierung durch?

Die automatische Kalibrierung erfolgt direkt nach dem Einschalten oder nach einem Moduswechsel. Das Display zeigt 'CAL' und dann 'CAL OK' an. Das Gerät darf während dieses Vorgangs nicht bewegt werden. Im Modus STUD-SCAN muss das Gerät in Kontakt mit der Wand bleiben.

Was tun, wenn das Display 'ERROR' anzeigt?

Der Fehler tritt auf, wenn die Startposition über einem Metallobjekt oder einem Balken liegt. Verschieben Sie das Gerät einige Zentimeter von der aktuellen Position und beginnen Sie die Messung erneut. Stellen Sie sicher, dass der Startbereich frei von Objekten ist.

Wie verwende ich den Modus METAL-SCAN, um ein Metallrohr zu lokalisieren?

Wählen Sie mit der Modustaste METAL-SCAN. Warten Sie, bis 'CAL OK' angezeigt wird, und bewegen Sie das Gerät langsam über die Oberfläche. Die Mitte des Objekts befindet sich zwischen den beiden Markierungen. Bei großen Objekten führen Sie nach automatischer oder manueller Kalibrierung einen erneuten Scan durch.

Wie erkenne ich Holzbalken mit STUD-SCAN?

Wählen Sie STUD-SCAN. Drücken Sie das Gerät gegen die Wand und drücken Sie die CAL-Taste, um die Kalibrierung zu starten. Warten Sie auf 'CAL OK', dann bewegen Sie das Gerät langsam. Die Mitte des Balkens befindet sich zwischen den beiden Markierungen. Überprüfen Sie die regelmäßigen Abstände (30, 40 oder 60 cm) zur Bestätigung.

Welche Vorsichtsmaßnahmen sind im Modus AC-SCAN zu beachten?

Unterbrechen Sie immer die Stromversorgung, bevor Sie in der Nähe von Stromleitungen arbeiten. Im Modus AC-SCAN erkennt das Gerät stromführende Kabel bis zu einer Tiefe von 4 cm. Um Störungen durch statische Aufladung zu vermeiden, legen Sie Ihre freie Hand an die Wand.

Was bedeutet die rote oder grüne Anzeige?

Im Modus METAL-SCAN und AC-SCAN: grün = Metall oder stromführende Leitung in der Nähe, rot = Metall oder Leitung gefunden. Im Modus STUD-SCAN: rot = Objekt in der Nähe, grün = Objekt gefunden.

Wie pflege ich das Gerät?

Reinigen Sie alle Komponenten mit einem leicht feuchten Tuch. Verwenden Sie keine aggressiven Reinigungsmittel, Scheuermittel oder Lösungsmittel. Entfernen Sie die Batterie vor längerer Lagerung und bewahren Sie das Gerät an einem trockenen und sauberen Ort auf.

Welche Batterie verwenden und wie wechseln?

Verwenden Sie eine Alkali-Batterie 9V (Typ 6LR61). Öffnen Sie das Batteriefach auf der Rückseite des Gehäuses, legen Sie die Batterie polrichtig ein und schließen Sie das Fach.

Wie groß ist die maximale Erfassungstiefe für jeden Modus?

Für STUD-SCAN (Holz/Metall): bis zu 4 cm. Für METAL-SCAN: Eisenmetalle bis zu 10 cm, Nichteisenmetalle bis zu 5 cm. Für AC-SCAN (stromführende Kabel): bis zu 4 cm. Nicht stromführende Kabel werden bis zu 4 cm erkannt.

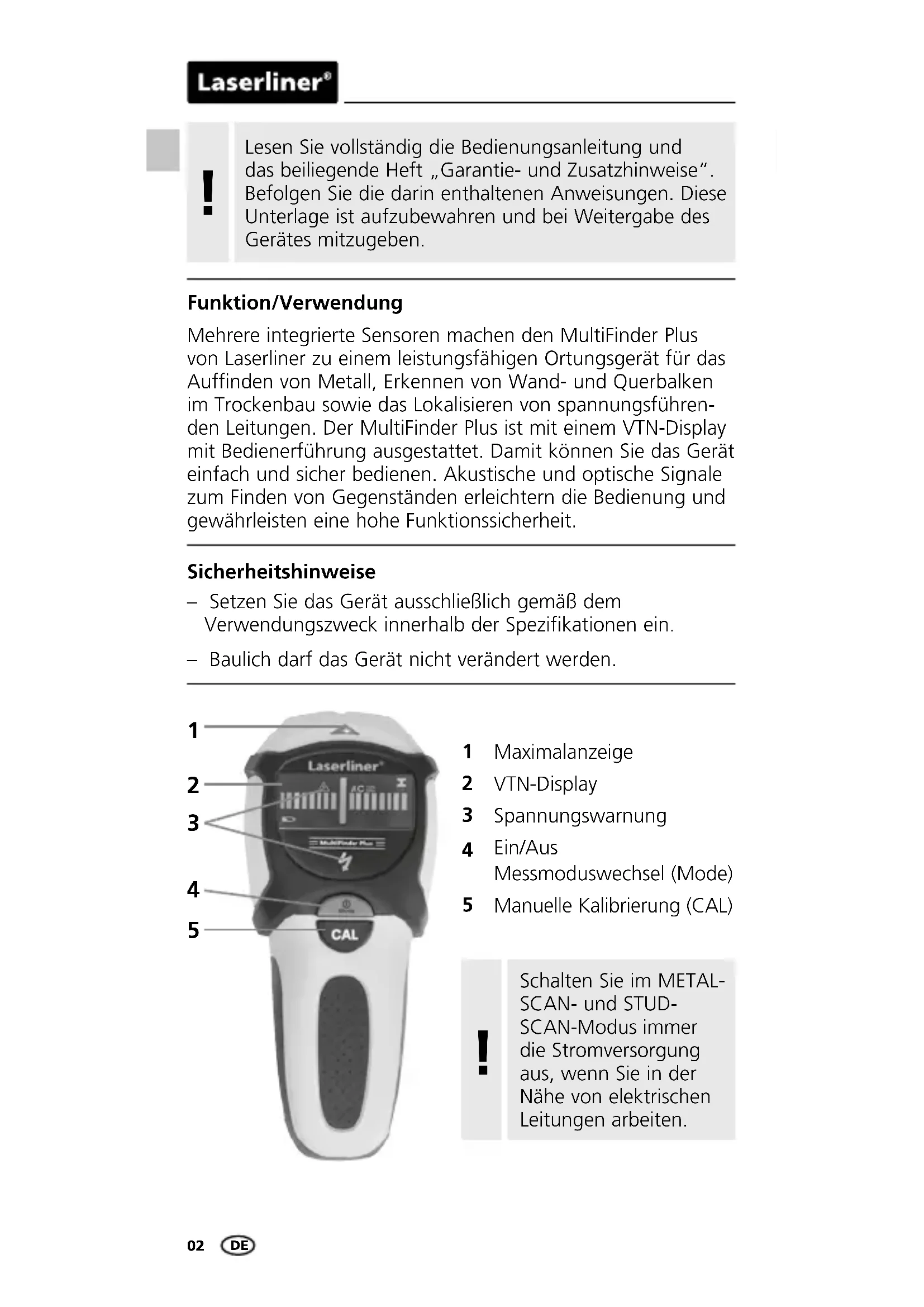

BEDIENUNGSANLEITUNG MultiFinder Plus Laserliner

Lesen Sie vollständig die Bedienungsanleitung und das beiliegende Heft „Garantie- und Zusatzhinweise". Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

Funktion/Verwendung

Mehrere integrierte Sensoren machen den MultiFinder Plus von Laserliner zu einem leistungsfähigen Ortungsgerät für das Auffunden von Metall, Erkennen von Wand- und Querbalken im Trockenbau sowie das Lokalisieren von spannungsführenden Leitungen. Der MultiFinder Plus ist mit einem VTN-Display mit Bedienerführung ausgestattet. Damit konnen Sie das Gerät einfach und sicher bedieren. Akustische und optische Signale zum Finden von Gegenständen erleichtern die Bedienung und gewährleisten eine hohe Funktionssicherheit.

Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
  Baulich darf das Gerät nicht verändert werden.

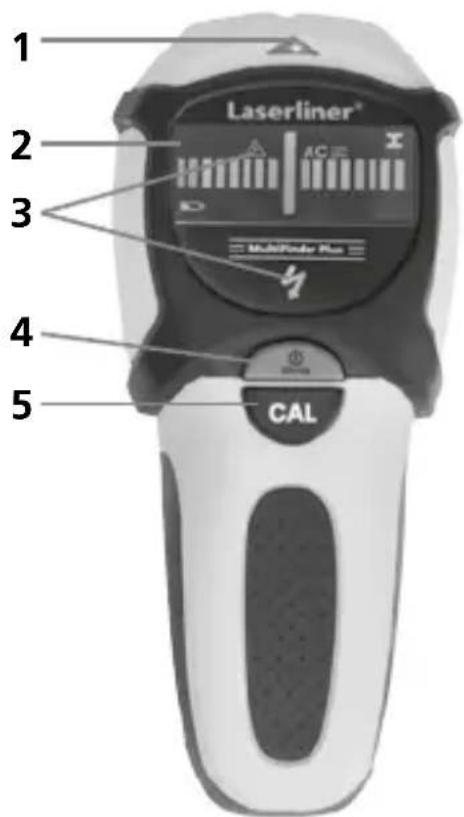

1 Maximalanzeige
2 VTN-Display
3 Spannungswarnung
4 Ein/Aus Messmoduswechsel (Mode)
5 Manuelle Kalibrierung (CAL)

！

Schalten Sie im METAL-SCAN- und STUD-SCAN-Modus immer die Stromversorgung aus, wenn Sie in der Nähe von elektrischen Leitungen arbeiten.

1 Einsetzen der Batterie

Öffnen Sie das Batteriefach auf der Gehäuserückseite und setzen Sie eine 9V Batterie ein. Dabei auf korrekte Polarität achten.

2 Inbetriebnahme

Einschalten: Ein/Aus-Taste (4) kurz drucken.

Ausschalten: Ein/Aus-Taste (4) 4 Sekunden lang drucken.

AutoShutOff: Das Gerät schaltet sich ca. 2 Minuten nach der letzten Messung automatisch aus.

3 Symbole

Rot = Spannungswarnung

METAL- und AC-SCAN-Modus

Grün: Metall bzw. spannungsführende Leitung ist in der Nähe

Rot: Metall bzw.spannungsführende Leitung gefunden

STUD-SCAN-Modus

Rot: Objekt ist in der Nähe

Grün: Objekt gefunden

Metall, Leitung, Objekt ist in der Nähe

Metall, Leitung, Objekt gefunden

4 Kalibrierung

Auto-Calibration

Die automatische Kalibrierung erfolgt in der METAL- und AC-SCAN-Messung direkt nach dem Einsatz des Gerätes sowie bei einem Messmoduswechsel. Wahrend der Kalibrierung erscheint im Display der Schriftzug „CAL". Dabei das Gerät nicht bewogen. Wenn „CAL OK" im Display erscheint, kann mit der Suehe begonnen werden.

Auto-Cal Plus

Sobald ein Objekt gefunden wird,findet in der METAL-SCANMessung eine weitere automatische Kalibrierungstatt. Dadurch wird das Eingrenzen von Messobjekten und die Anpassung des Gerätes auf verschiedene Untergründen erleichtert.

Laserliner

Manuelle Kalibrierung

Durch Drücken der CAL-Taste (5) wird das Gerät manuell kalibriert. Auf diese Weise konnen Messungen erneut begonnen bzw. Messobjekte noch genauer eingegrenzt werden.

Die maximale Geräteempfindlichkeit wird erreicht, wenn das Gerät bei der Kalibrierung in die Luft gehalten wird. Dies kann bei METAL- und AC-SCAN-Messungen stellenweise sinnvoll sein.

Das Gerät und die Wand müssen bei der Kalibrierung im STUD-SCAN-Modus sowie während der gesamten Messungen in Kontakt bleiben. Ebenso sollen die Hand am Gerät bleiben.

5 Messmodus wahlen

Modus-Taste (4) kurz drucken.

METAL-SCAN: (Auffinden von Metall in allen nicht metallischen Materialien)

AC-SCAN: (Lokalisieren von spannungsfuhrenden Leitungen direkt unter nicht metallischen Verschalungen)

STUD-SCAN: (Erkennen von Wand- und Querbalken aus Holz und Metall im Trockenbau unter nicht metallischen Verschalungen)

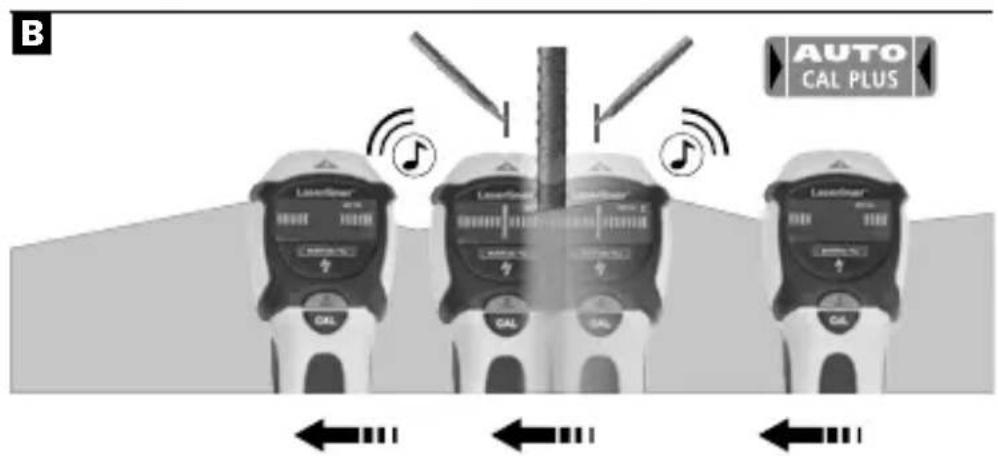

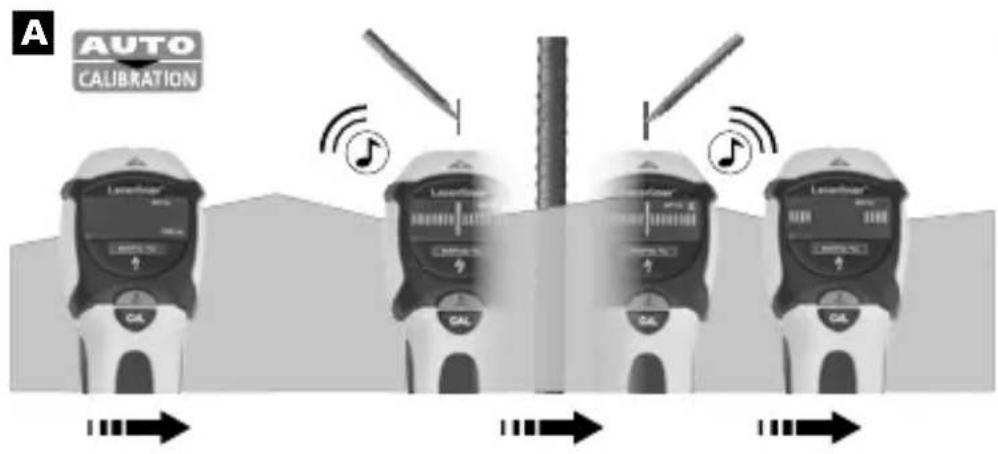

6 Metal-Scan-Messung

Das Gerät erkennt verdeckt liegenden Metall in allen nicht metallischen Materialien wie z. B. Stein, Beton, Estrich, Holz, Gipsfaserplatten, Gasbeton, keramischen und mineralischen Baustoffen.

• Wahlen Sie METAL-SCAN (Taste 4).
• Sobald CAL auf CAL OK wechselt, können Sie das Gerät bewegen.

-MOVE: Bewegen Sie das Gerät langsam über die Oberfläche.

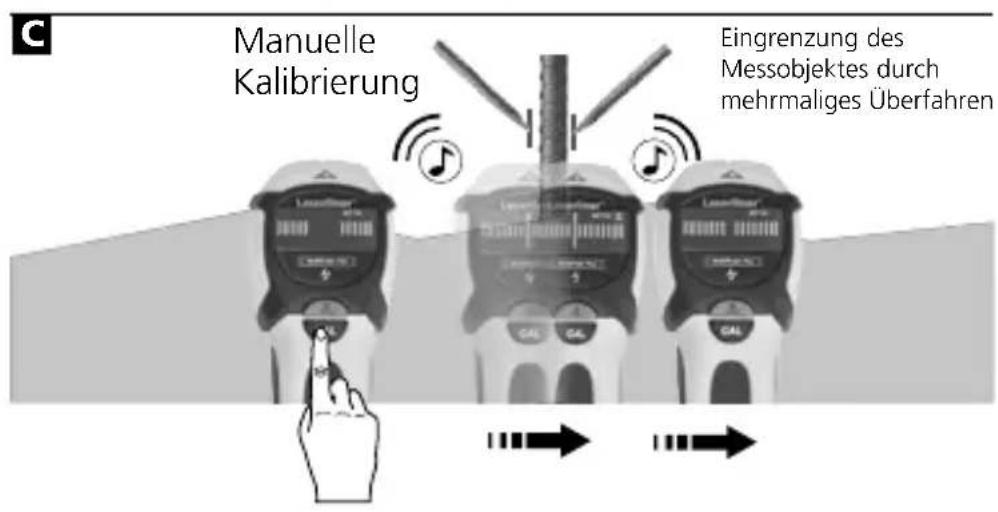

Tipp 1: Zwischen beiden Markierungen ist die Mitte des Metall objektes. Durch die hohe Messempfindlichkeit erscheiden dicke Metallobjekte breiter als in Wirklichkeit. Daher das Gerät erneut über das gefundene Messobjekt bewegen, siehe Grafik B. Das Gerät kalibriert sich hierbei automatisch. Die manuelle Kalibrierung sollte in der Höhe der zuletzt gefunden Stelle erfolgen, siehe Grafik C. Diese Vorgehensweisen bei Bedarf wiederholen.

Laserliner

Tipp 2: Wichtig ist die Ausgangsposition: Setzen Sie das Gerät an einer Stelle auf, hinter der sich kein Metall befindet. Andernfalls wird ein Fehler angezeigt (ERROR). Fehlerbehebung: Das Gerät ein paar Zentimeter von der aktuellen Stelle weg bewogen und die Messung erneut beginnen.

Tipp 3: Bei anspruchsvollen Anwendungen, z. B. bei Rippenstahl, tasten Sie die Flüche sowohl horizontal als auch vertical ab.

Tipp 4: Des Weiteren können flexible Boden- und Wandheizungsrohre, die eine Metallfolie enthalten und sich nahe der Oberfläche befinden, unter Umständen erkannt werden. Testen Sie diese Funktion an Stellen, wo Sie den Verlauf eines Rohres kennen.

Hinweis: Bei Objekten, die sich sehr tief in der Wand befinden, kann es vorkommen, dass kein voller Ausschlag angezeigt wird.

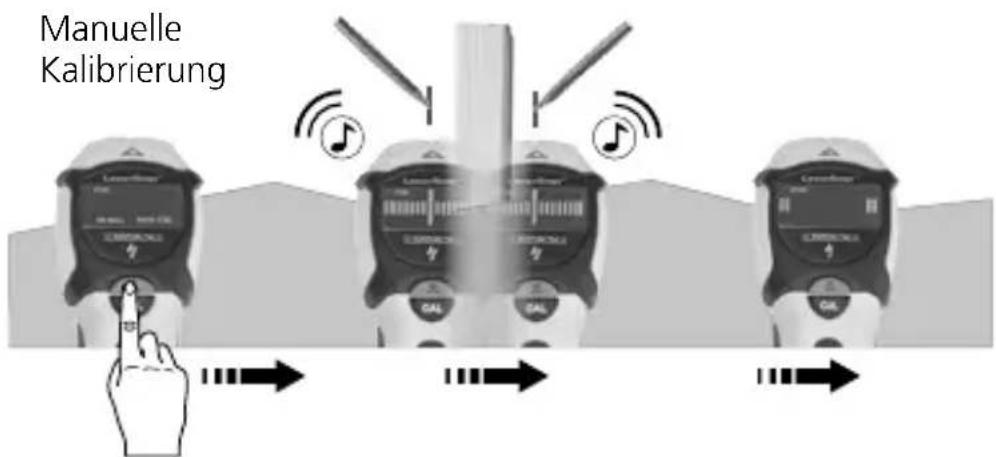

7stud-Scan-Messung

Erkennen von Wand- und Querbalken aus Holz und Metall im Trockenbau z. B. unter Gipsfaserplatten, Holzpaneelen oder anderen nicht metallischen Verschalungen.

Wahlen Sie STUD-SCAN (Taste 4).
- Folgen Sie nun den Hinweisen auf dem VTN-Display.
- ON WALL: Gerät auf die Wand setzen.
- PRESS CAL: Kalibrierungstaste (5) drücken und warten bis die Kalibrierung abgeschlossen ist: CAL OK.
- MOVE: Bewegen Sie das Gerät langsam über die Oberfläche.

Tipp 1: Zwischen beiden Markierungen ist die Balkenmitte.

Tipp 2: Achten Sie auf die Ausgangsposition: Setzen Sie das Gerät an eine Stelle auf, hinter der sich kein Balken befindet. Andernfalls wird ein Fehler angezeigt (ERROR). Fehlerbehebung: Das Gerät ein paar Zentimeter von der aktuellen Stelle weg bewegen und die Messung erneut beginnen.

Tipp 3: Halten Sie zur Vermeidung von Störungen während des Abtastvorgangs ihre frei Hand oder sonstige Objekte mindestens 15 cm vom MultiFinder Plus entfernt.

Tipp 4: Der MultiFinder Plus finds nur die äußere Kante von Doppel balken, die evtl. um Türen, Fenster und Ecken angebracht sind.

Tipp 5: Stellen Sie sichere, dass Sie tatsächlich auf einen Balken gestoßen sind. Überprüfen Sie dazu, ob andere Balken auf beiden Seiten in gleichmäßigen Abständen vorhanden sind, in der Regel 30, 40 oder 60 cm. Überprüfen Sie zusätzlich an mehreren Stellen direkt über und unter der ersten gefundenen Stelle, ob es sich um einen Balken handelt.

Tipp 6: Texturierte Decken: Die Decke muss mit einem Schutzkarton abgedeckt werden.

Hinweis: Bei Objekten, die sich sehr:tief in der Wand befinden, kann es vorkommen, dass kein voller Ausschlag angezeigt wird.

Falls sich elektrische Leitungen, Metall- oder Kunststoff frohre in der Nähe einer Gipsfaserplatte befinden oder diese berühren, werden diese vom MultiFinder Plus unter Umständen als Balken erkannt.

Besonderheiten bei verschiedenen Materialien

Es können durch folgende Materialien evtl. keine Holzbalken entdecktwerden:

• Bodenfliesen aus Keramik
• Teppichböden mit geopolsterter Rückseite
• Tapeten mit Metallfasern oder Metallfolie
• Frisch gestrichene, feuchte Wände. Diese müssen mindestens eine Woche lang trocknen.
• Verwenden Sie in Problemfällen Metal-Scan, um Nagel oder Schrauben in Trockenmauern zu lokalisieren, die bei einem Balken in senkrechter Reihe angeordnet sind.

Laserliner

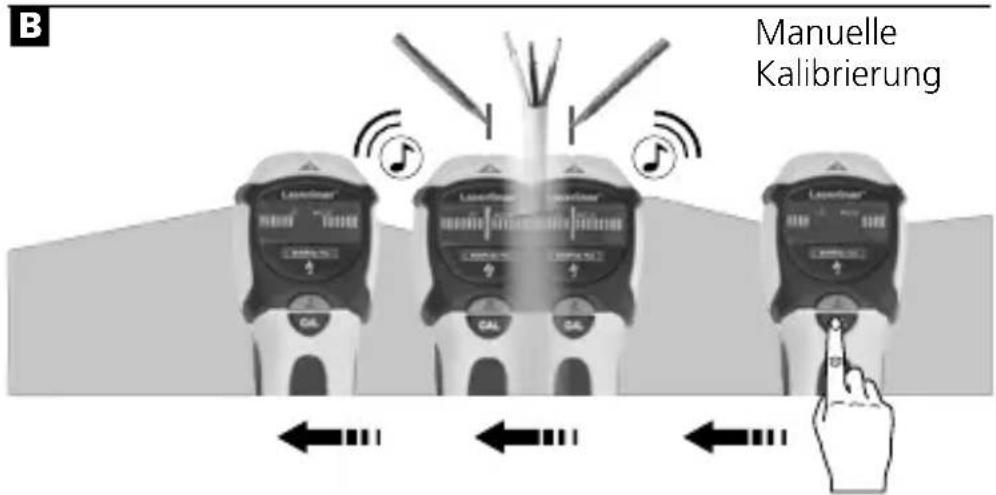

8 AC-SCAN-Messung

Lokalisieren von spannungsführenden Leitungen direkt unter Putz bzw. Holzpaneelen und anderen nicht metallischen Verschalungen. Spannungsführende Leitungen werden in Trockenbauwänden mit Metalländerwerk nicht erkannt.

Wahlen Sie AC-SCAN (Taste 4).
- Sobald CAL auf CAL OK wechselt, können Sie das Gerät bewegen.
- MOVE: Bewegen Sie das Gerät langsam über die Oberfläche.

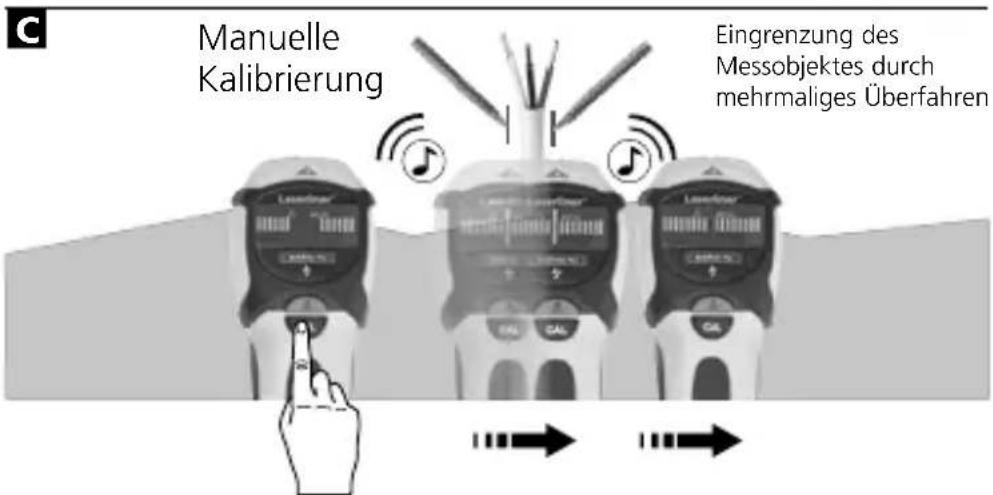

Tipp 1: Die manuelle Kalibrierung sollte in der Höhe der zuletzt gefundenen Stelle erfolgen, siehe Grafik B/C. Diese Vorgehensweisen bei Bedarf wiederholen.

Tipp 2: Aufgrund von statischer Ladung konnen unter Umständen seitlich von der tatsächlichen Leitungsposition elektrische Felder entdeckt werden. Leiten Sie diese Ladung ab, indem Sie ihre frei Hand auf die Wand legen.

Tipp 3: Langsam arbeiten, da Reibung störende Ladung erzeugen kann.

Tipp 4: Wenn Sie vermuten, dass Leitungen vorhanden sind, jedoch keine gefunden werden, sind diese möglicherweise in Kabelkanänen abgeschirmt. Verwenden Sie METAL-SCAN, um Kabelkanäle aus Metall zu lokalisieren.

Tipp 5: Metall in Wänden (z. B. Metalländerwerk) übertragen elektrische Felder und erzeugen damit Störeinflüsse. In this fall wechseln Sie zu METAL-SCAN, um die Leitung zu finden.

Tipp 6: Wichtig ist die Ausgangsposition: Damit die maxi-male Empfindlichkeit erzielt werden kann, beginnen Sie den Vorgang, indem Sie das Gerät nicht in der Nähe von strom-fuhrenden Leitungen positionieren.

Hinweis: Bei Objekten, die sich sehr tief in der Wand befinden, kann es vorkommen, dass kein voller Ausschlag angezeigt wird.

Leitungen, die tiefer als 40mm verlegt sind, werden unter Umständen nicht entdeckt.

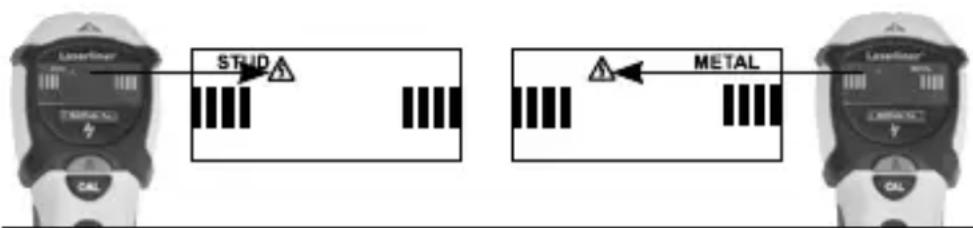

STUD-SCAN / METAL-SCAN Spannungswarnung

Permanente Spannungswarnung in nicht abgeschirmten Leitungen sobald ein elektrisches Feld erkannt wird.

Schalten Sie immer die Stromversorgung aus, wenn Sie in der Höhe von spannungsführenden Leitungen arbeiten.

10 Backlight

Das Gerät verfügt über eine Hintergrundbeleuchtung.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer-und Lösungsmitteln. Entnahmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Technische Daten

Messbereich AC 110 - 230V,	50 - 60 Hz
Arbeitstemperatur 0°C ... 40°C (32°F ... 104°F)
Lagertemperatur -20°C ... 70°C (-4°F ... 158°F)
Stromversorgung 1 x 9V Alkalizelle (Typ 6LR 61)
Abmessung (B x H x T) 80 mm x 186 mm x 40 mm
Gewicht (inkl. Batterie)	230 g
Messtiefe
Balkenortung Holz / Metall (STUD-SCAN)	bis 4 cm Tiefe
Gezielte Metallortung Ferro-Scan / Non-Ferro-Scan (METAL-SCAN)	bis 10 cm / bis 5 cm Tiefe
Gezielte Ortung von Strom-leitungen – spannungsführend (AC-SCAN)	bis 4 cm Tiefe
Ortung von Stromleitungen – nicht spannungsführend	bis 4 cm Tiefe

Technische Änderungen vorbehalten. 06.2016

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektround Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusammenweis unter:

www.laserliner.com/info

！

Möhnestraße 149, 59755 Arnsberg, Germany

Tel.: [phone], Fax: [phone]

[e-mail]

Rev.0616
