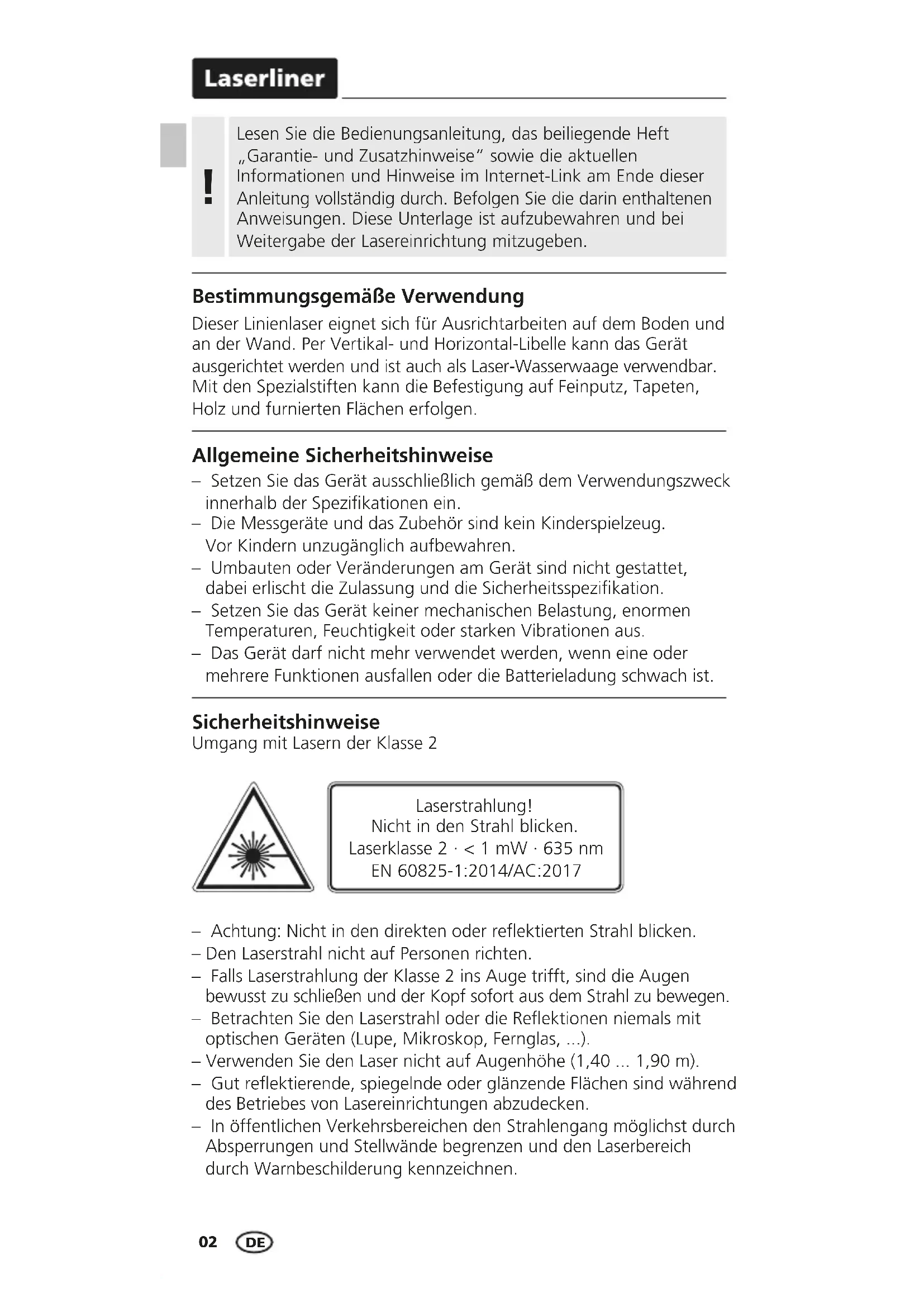

BEDIENUNGSANLEITUNG LaserCube Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe der Lasereinrichtung mitzugeben.

Bestimmungsgemäße Verwendung

Dieser Linienlaser eignet sich für Ausrichtarbeiten auf dem Boden und an der Wand. Per Vertikal- und Horizontal-Libelle kann das Gerät ausgerichtet werden und ist auch als Laser-Wasserwaage verwendbar. Mit den Spezialstiften kann die Befestigung auf Feinputz, Tapeten, Holz und furnierten Flächen erfolgen.

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
• Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
• Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt die Zulassung und die Sicherheitsspezifikation.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist.

Sicherheitshinweise

Umgang mit Lasern der Klasse 2

Laserstrahlung! Nicht in den Strahl blicken. Laserklasse 2 · < 1 mW · 635 nm EN 60825-1:2014/AC:2017

• Achtung: Nicht in den direkten oder reflektierten Strahl blicken.
• Den Laserstrahl nicht auf Personen richten.
• Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen.
• Betrachten Sie den Laserstrahl oder die Reflektionen niemals mit optischen Geräten (Lupe, Mikroskop, Fernglas, ...).
• Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m).
• Gut reflektierende, spiegelnde oder glänzende Flächen sind während des Betriebes von Lasereinrichtungen abzudecken.
• In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch Absperrungen und Stellwände begrenzen und den Laserbereich durch Warnbeschilderung kennzeichnen.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
• Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.
• Bei einem Einsatz in der Nähe von hohen Spannungen oder unter hohen elektromagnetischen Wechselfeldern kann die Messgenauigkeit beeinflusst werden.

1 Batterien einlegen

Das Batteriefach öffnen und Batterien gemäß den Installations symbolen einlegen. Dabei auf korrekte Polarität achten.

1 Laseraustrittsfenster
2 Batteriefach (Unterseite)
3 AN/AUS-Schalter
4 Libellen

2 Anwendungen auf dem Boden

Das Gerät auf den Boden setzen und einschalten.

Die Libellen sind nur zu den vier Auflageflächen A (siehe Abbildung) justiert. Bei Auflage auf die Flächen B kann das Gerät nicht als Wasserwaage verwendet werden.

Laserliner

3 Anwendungen auf der Wand

Zum horizontalen und vertikalen Nivellieren das Gerät auf die Wand setzen. Anschließend das Gerät mit Hilfe der Libellen ausrichten.

4 Befestigung an der Wand

1. Gerät auf die Wand aufsetzen.
2. Die Pins durch die vorgesehenen Löcher stecken.

Technische Daten (Technische Änderungen vorbehalten. 23W10)

Genauigkeit ± 1 mm / m
Laserwellenlänge 635 nm
Laserklasse	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Stromversorgung	3 x Alkalibatterien(LR 44 / AG13 / V13GA)
Betriebsdauer 4 Std. (Alkalibatterien)
Arbeitsbedingungen	0°C ... 40°C, Luftfeuchtigkeitmax. 80% rH, nicht kondensierend,Arbeitshöhe max. 4000 müber NN (Normalnull)
Lagerbedingungen	-10°C ... 70°C, Luftfeuchtigkeitmax. 80% rH
Abmessungen (B x H x T)	38 x 38 x 38 mm
Gewicht	36 g (inkl. Batterien)
