KASUTUSJUHEND LaserCube Laserliner

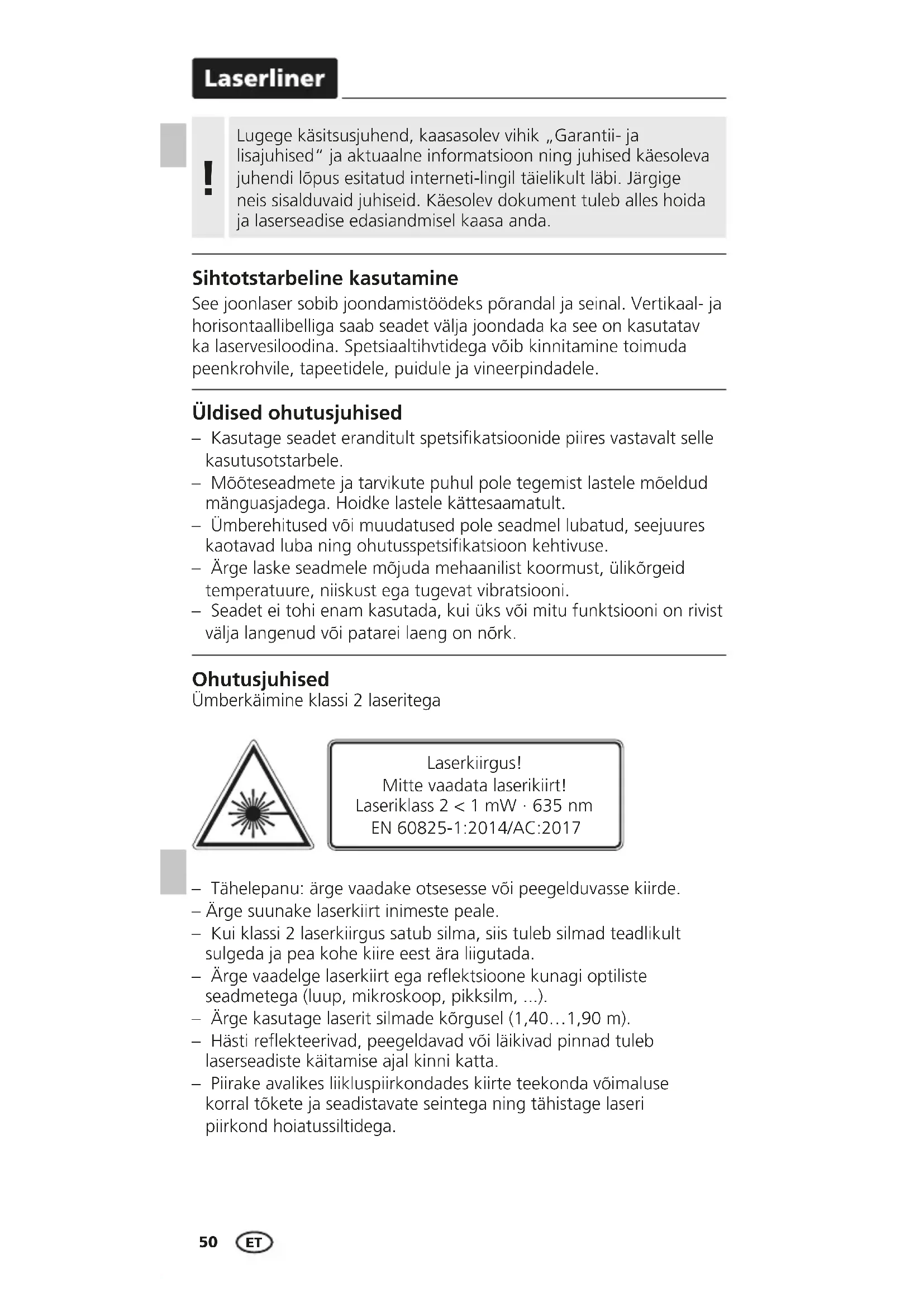

Lugege käsitsusjuhend, kaasasolev vihik „Garantii- ja lisajuhised“ ja aktuaalne informatsioon ning juhised käesoleva juhendi löpus esitatud interneti-lingil täielikult läbi. Järgige neis sisalduvaid juhiseid. Käesolev dokument tuleb alles hoida ja laserseadise edasiandmisel kaasa anda.
Sihtotstarbeline kasutamine
See joonlaser sobib joondamistöödeks põrandal ja seinal. Vertikaal- ja horisontaallibelliga saab seadet välja joondada ka see on kasutatav ka laservesiloodina. Spetsiaaltihvtidega võib kinnitamine toimuda peenkrohvile, tapeetidele, puidule ja vineerpindadele.
Üldised ohutusjuhised
- Kasutage seadet eranditult spetsifikatsioonide piires vastavalt selle kasutusotstarbele.
- Möõteseadmete ja tarvikute puhul pole tegemist lastele mõeldud mänguasjadega. Hoidke lastele kättesaamatult.
- Ümberehitused või muudatused pole seadmel lubatud, seejuures kaotavad luba ning ohutusspetsifikatsioon kehtivuse.
- Ärge laske seadmele möjuda mehaanilist koormust, ülikõrgeid temperatuure, niiskust ega tugevat vibratsiooni.
- Seadet ei tohi enam kasutada, kui üks või mitu funktsiooni on rivist välja langenud või patarei laeng on nõrk.
Ohutusjuhised
Ümberkäimine klassi 2 laseritega
Mitte vaadata laserikiirt!
Laseriklass 2 < 1 mW · 635 nm
EN 60825-1:2014/AC:2017
- Tähelepanu: ärge vaadake otsesesse või peegelduvasse kiirde.
- Ärge suunake laserkiirt inimeste peale.
- Kui klassi 2 laserkiirgus satub silma, siis tuleb silmad teadlikult sulgeda ja pea kohe kiire eest ära liigutada.
- Ärge vaadelge laserkiirt ega reflektsioone kunagi optiliste seadmetega (luup, mikroskoop, pikksilm, ...).
- Ärge kasutage laserit silmade körgusel (1,40...1,90 m).
- Hästi reflekteerivad, peegeldavad või läikivad pinnad tuleb laserseadiste käitamise ajal kinni katta.
- Piirake avalikes liikluspiirkondades kiirte teekonda võimaluse korral tõkete ja seadistavate seintega ning tähistage laseri piirkond hoiatussiltidega.
LaserCube
Ohutusjuhised
Elektromagnetilise kiirgusega ümber käimine
- Möõteseade täidab elektromagnetiline ühilduvuse eeskirju ja piirväärtusi vastavalt EMC direktiivile 2014/30/EL, mis on kaetud RED direktiiviga 2014/53/EL.
- Järgida tuleb kohalikke käituspiiranguid, näiteks haiglates, lennujaamades, tanklates või südamerütmuritega inimeste läheduses. Valitseb ohtliku mõjutamise või häirimise võimalus elektrooniliste seadmete poolt ja kaudu.
- Mõõtetäpsust võivad mõjutada kasutamine suure pinge või tugevate elektromagnetiliste vahelduvväljade läheduses.
Patareide sisestamine
Avage patareide kast ja asetage patareid sisse nii, nagu sümbolil näidatud. Pöörake sealjuures tähelepanu öigele polaarsusele.
| 4 | 1 Laserkiire aken | |
| 2 Patareide kast (alakülg) | ||
| 3 SISSE/VÄLJA lüliti | ||
| 1 | 3 | 4 Libellid |
| 2 |
Rakendused pôrandal
Pange seade pôrandale ja lülitage sisse.
A
Libellid on häälestatud ainult nelja toetuspinna
A suhtes (vt joonist).
Pindadele B toetamise korral ei saa seadet vesiloodina kasutada.
B
Laserliner
3 Rakendused seinal
Pange seade horisontaalseks ja vertikaalseks nivelleerimiseks seinale. Seejärel joondage seade libellide abil välja.
4 Kinnitamine seina külge
- Pange seade vastu seina.
- Pistke spetsiaaltihvtid läbi ettenähtud avade.
Tehnilised andmed (Õigus tehnilisteks muudatusteks reserveeritud. 23W10)
| Täpsus ± 1 mm / m | |
| Laserkiire lainepikkus 635 | nm |
| Joonlaseri laseriklass 2 / < | 1 mW (EN 60825-1:2014/AC:2017) |
| Toitepinge | 3 x leelispatareid(LR 44 / AG13 / V13GA) |
| Tööiga 4 tundi (leelispatareid) | |
| Töötingimused | 0°C ... 40°C, öhuniiskus max 80% rH, mittekondenseeruv, töökörgus max 4000 m üle NN (normaalnull) |
| Ladustamistingimused | -10°C ... 70°C, öhuniiskus max 80% rH |
| Mõõtmed (L x K x S) 38 x | 38 x 38 mm |
| Kaal 36 g (koos patareid) | |
ELi ja UK nõuded ja utiliseerimine
Seade täidab kõik nõutavad normid vabaks kaubavahetuseks ELi ja UK piires.
See toode, kaasa arvatud tarvikud ja pakend, on elektriseade, mis tuleb väärtuslike toorainete tagasisaamiseks suunata vastavalt Euroopa ja UK kasutatud elektri- ja elektroonikaseadmete, akude ja pakendite direktiividele keskkonnasõbralikku taaskasutusse.
Edasised ohutus- ja lisajuhised aadressil: https://packd.li/ll/ACT/in
