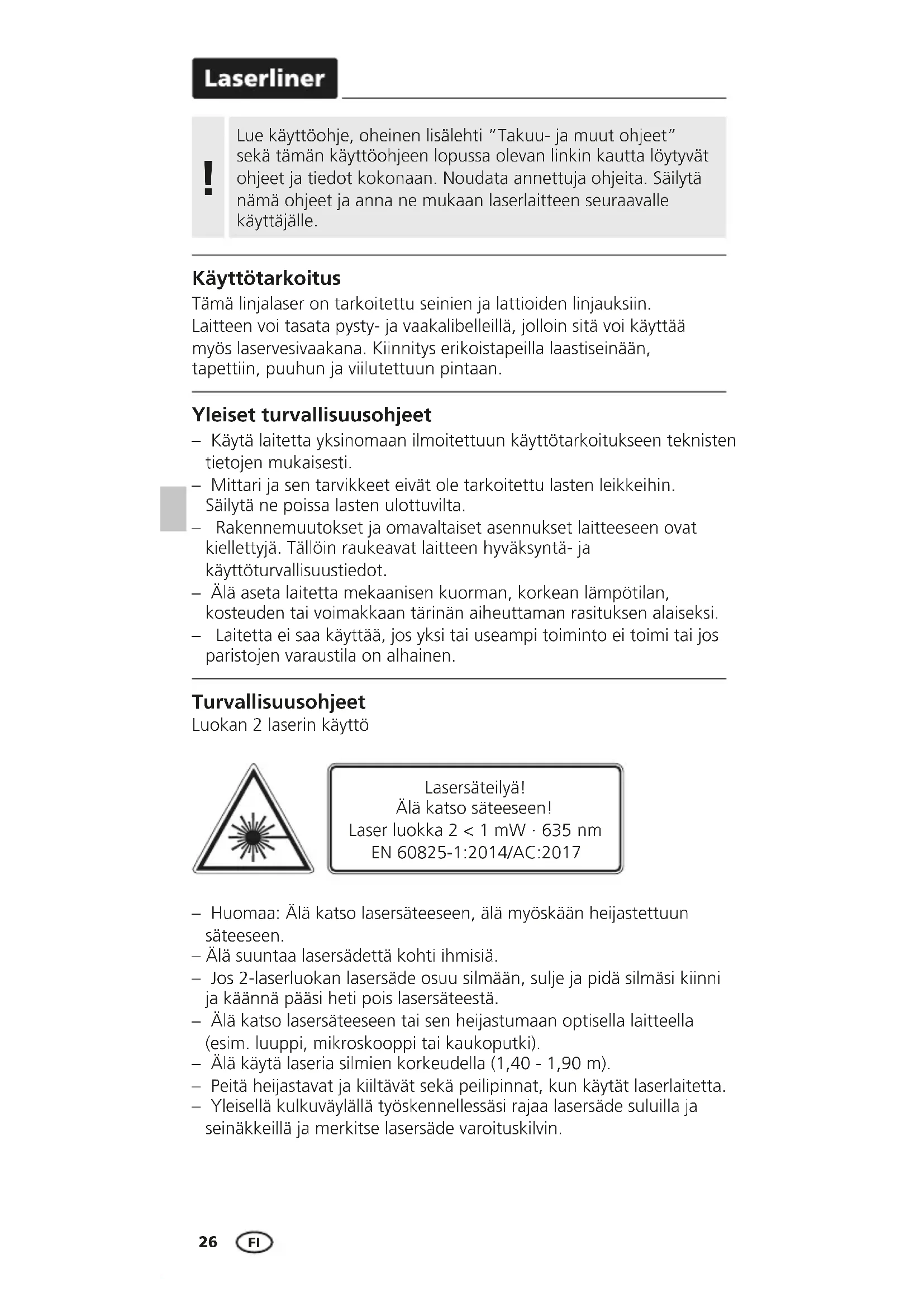

KÄYTTÖOHJE LaserCube Laserliner
Lue käyttöohje, oheinen lisälehti "Takuu- ja muut ohjeet" sekä tämän käyttöohjeen lopussa olevan linkin kautta löytyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne mukaan laserlaitteen seuraavalle käyttäjälle.
Käyttötarkoitus
Tämä linjalaser on tarkoitettu seinien ja lattioiden linjauksiin. Laitteen voi tasata pysty- ja vaakalibelleillä, jolloin sitä voi käyttää myös laservesivaakana. Kiinnitys erikoistapeilla laastiseinään, tapettiin, puuhun ja viilutettuun pintaan.
Yleiset turvallisuusohjeet
- Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti.
- Mittari ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin. Säilytä ne poissa lasten ulottuvilta.
- Rakennemuutokset ja omavaltaiset asennukset laitteeseen ovat kiellettyjä. Tällöin raukeavat laitteen hyväksyntä- ja käyttöturvallisuustiedot.
- Älä aseta laitetta mekaanisen kuorman, korkean lämpötilan, kosteuden tai voimakkaan tärinän aiheuttaman rasituksen alaiseksi.
- Laitetta ei saa käyttää, jos yksi tai useampi toiminto ei toimi tai jos paristojen varaustila on alhainen.
Turvallisuusohjeet
Luokan 2 laserin käyttö
Lasersäteilyä! Älä katso säteeseen! Laser luokka 2 < 1 mW · 635 nm EN 60825-1:2014/AC:2017
- Huomaa: Älä katso lasersäteeseen, älä myöskään heijastettuun säteeseen.
- Älä suuntaa lasersädettä kohti ihmisiä.
- Jos 2-laserluokan lasersäde osuu silmään, sulje ja pidä silmäsi kiinni ja käännä pääsi heti pois lasersäteestä.
- Älä katso lasersäteeseen tai sen heijastumaan optisella laitteella (esim. luuppi, mikroskooppi tai kaukoputki).
- Älä käytä laseria silmien korkeudella (1,40 - 1,90 m).
- Peitä heijastavat ja kiiltävät sekä peilipinnat, kun käytät laserlaitetta.
- Yleisellä kulkuväylällä työskennellessäsi rajaa lasersäde suluilla ja seinäkkeillä ja merkitse lasersäde varoituskilvin.
Turvallisuusohjeet
Sähkömagneettinen säteily
- Mittauslaite täyttää EMC-direktiivin 2014/30/EU sähkömagneettista sietokykyä koskevat vaatimukset ja rajaarvot, joka on korvattu RED direktiivillä 2014/53/EU.
- Huomaa käyttörajoitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydäntahdistimia käyttävien henkilöiden läheisyydessä. Säteilyllä voi olla vaarallisia vaikutuksia sähköisissä laitteissa tai se voi aiheuttaa niihin häiriöitä.
- Mittaustarkkuus voi heikentyä, jos laitetta käytetään suurjännitteiden läheisyydessä tai voimakkaassa sähkömagneettisessa vaihtokentässä.
1 Paristojen asettaminen
Avaa paristolokero ja aseta paristot sisään ohjeiden mukaisesti. Huomaa paristojen oikea napaisuus.
1 Lasersäteen ulostuloikkuna
2 Paristolokero (pohjassa)
3 PÄÄLLE/POIS-kytkin
4 Libellit
2 Käyttö lattioissa
Aseta laite lattialle ja käynnistä se.
Libellit on säädetty käytettäväksi vain neljällä tasolla A (ks. kuva) Tasojen B yhteydessä laite ei sovellu vesivaa'aksi.
Laserliner
3 Käyttö seinällä
Aseta laite seinälle pysty- ja vaakalinjauksien tekemistä varten. Sen jälkeen säädä laite libellien avulla oikeaan asentoon.
4 Kiinnittäminen seinään
- Aseta laite seinälle.
- Pistä erikoisnastat valmiiden reikien läpi.
Tekniset tiedot (Tekniset muutokset mahdollisia. 23W10)
| Tarkkuus ± 1 mm / m | |
| Laserin aallonpituus 635 nm | |
| Laser luokka | 2 / < 1 mW (EN 60825-1:2014/AC:2017) |
| Virransyöttö | 3 x alkaliparistoa(LR 44 / AG13 / V13GA) |
| Paristojen käyttöikä 4 h (alkaliparistoa) | |
| Käyttöympäristö | 0°C ... 40°C, ilmankosteus maks. 80% RH, ei kondensoituva, asennuskorkeus maks. 4000 m merenpinnasta |
| Varastointiolosuhteet | -10°C ... 70°C, ilmankosteus maks. 80% RH |
| Mitat (L x K x S) | 38 x 38 x 38 mm |
| Paino 36 g (sis. paristot) | |
EU- ja UK-määräykset ja hävittäminen
Laite täyttää kaikki EU:n alueella ja UK:ssa tapahtuvaa vapaata tavaranvaihtoa koskevat standardit.
Tämä tuote, lisävarusteet ja pakkaukset mukaan lukien, on sähkölaite, joka eurooppaöaisten ja UK: n sähkö- ja elektroniikkaromua, akkuja ja pakkauksia koskevien direktiivien mukaisesti on kierrätettävä ympäristöystävällisellä tavalla arvokkaiden raaka-aineiden talteenottamiseksi.
Lisätietoja, turvallisuus- yms. ohjeita:
