Tuotetyyppi	Digitaalinen työntömitta
Merkki	Laserliner
Malli	MetricMaster Plus
Luokka	Käsityökalu
Mittausalue	0 … 150 mm / 0 … 6 tuumaa
Resoluutio	0,01 mm / 0,0005 tuumaa
Tarkkuus	± 0,03 mm / 0,0005 tuumaa
Näyttö	5-numeroinen nestekidenäyttö (LCD)
Mittaus toiminnot	Ulko-, sisä-, syvyys-, ero- (nollaus), porrasmittaus
Yksikön vaihto	mm / tuuma erillisellä painikkeella
Virtalähde	1 pyöreä LR44-paristo
Automaattinen sammutus	Noin 5 minuutin käyttämättömyyden jälkeen
Mitat (P x L x K)	246 x 77 x 17 mm
Paino (paristo mukaan lukien)	175 g
Työolosuhteet	0 °C … 30 °C, suhteellinen kosteus max. 80 % (ei tiivistymistä)
Säilytysolosuhteet	0 °C … 50 °C, suhteellinen kosteus max. 80 % (ei tiivistymistä)
Huolto ja puhdistus	Puhdista kevyesti kostealla liinalla; älä käytä voimakkaita puhdistusaineita tai liuottimia. Poista paristo pitkäaikaisen säilytyksen ajaksi.
Turvallisuusohjeet	Terävät mittauspinnat – käsittele varoen. Älä altista laitetta iskuille tai äärimmäisille lämpötiloille. Käytä vain tarkoitettuun käyttöön.
Suositeltu kalibrointi	Tarkista nolla-asento ennen jokaista käyttöä; vuosittainen kalibrointi suositeltavaa
Vaatimustenmukaisuus	CE (EMC-direktiivi 2014/30/EU), WEEE

Usein kysytyt kysymykset - MetricMaster Plus Laserliner

Kuinka asentaa MetricMaster Plus -paristo?

Avaa paristolokero (kohta 12) ja aseta pyöreä LR44-paristo napaisuusmerkkien mukaisesti. Sulje lokero.

Kuinka vaihtaa mm ja tuuma -yksiköiden välillä?

Paina lyhyesti painiketta 2 (Mittayksikön vaihto) vaihtaaksesi millimetrien ja tuumien välillä, jopa mittauksen aikana.

Mitä tarkoittavat vilkkuvat numerot näytöllä?

Vilkkuvat numerot osoittavat pariston alhaista jännitettä. Vaihda paristo uuteen.

Kuinka kalibroida työntömitta?

Sulje mittaushaarat kokonaan ennen jokaista käyttöä ja varmista, että näyttö näyttää 0. Tarvittaessa paina nollauspainiketta (kohta 4). Vuosittainen kalibrointi on suositeltavaa.

Kuinka puhdistaa laite?

Puhdista kevyesti kostealla liinalla. Älä käytä hankaavia puhdistusaineita, liuottimia tai alkoholia. Poista paristo ennen pitkäaikaista säilytystä.

Mitä tehdä, jos näyttö pysyy sammuneena?

Tarkista paristo: vaihda se, jos se on tyhjä. Jos ongelma jatkuu, puhdista pariston koskettimet. Jos näyttö pysyy sammuneena, poista paristo, odota 1 minuutti ja aseta se takaisin.

Kuinka käyttää syvyysmittaustoimintoa?

Käytä laitteen päässä olevaa syvyysmittaria (kohta 7). Aseta instrumentin pohja kohteen reunalle ja laske mittari pohjaan asti.

Kuinka lukita mitattu arvo?

Kiristä lukitusruuvi (kohta 10) lukitaksesi näytettävän arvon. Tämä mahdollistaa mittauksen säilyttämisen instrumentin poistamisen jälkeen.

Mikä on instrumentin tarkkuus?

Tarkkuus on ± 0,03 mm (0,0005 tuumaa) koko mittausalueella määritellyissä työolosuhteissa.

Onko laite vedenpitävä tai vedenkestävä?

Ei, laite ei ole vedenpitävä. Vältä kosketusta veden ja liiallisen kosteuden kanssa. Säilytä kuivassa paikassa.

KÄYTTÖOHJE MetricMaster Plus Laserliner

Lue käyttoohje, oheinen lisalehti „Takuu- ja muut ohjeet" sekā tämän käyttoohjeen lopussa olevan linkin kautta lótyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytā namä ohjeet ja anna ne laitteen mukana seuraavalle käytäjälle.

Toiminta / Kaytto

Digitalinen työntömitta pituuksien tarkkaan mittaukseen

• Toiminnot: Ulkomitta, sisamitta, syvyys, erotuksen mittaus nollauksella, portaittainen mittaus
• Mittaustuloksen lukitus ruuvilla
  -5-numeroinen näytto
  -Mittausalue:0...150mm

Yleiset turvallisuusohjeet

• Käytä laitetta yksinomaan ilmoitettuun käytötarkoitukseen teknisten tietojen mukaisesti.
• Laite ja sen tarvikkeet eivat ole tarkoitettu lasten leikkeihin.
  Laitteen rakenteeseen ei saa tehdä muutoksia.
• Ålä aseta laitetta mekaanisen kuorman, korkean lampötilan, kosteuden tai voimakkaan tärinān aiheuttaman rasituksen alaiseksi.
  Vahingoittumisvaara! Mittauspinnat voivat naarmuttaa arkoja materiaialeja.
• Viiltovaara! Mittauspinnat ovat teräviä ja voivat aiheuttaa vammoja. Tartu siksi ainoastaan kahvoihin.

Turvallisuusohjeet

Sähkömagneettinen sateily

• Mittauslaite tayttä EMC-direktiivin 2014/30/EU sähkömagneettista sietokyka koskevat vaatimukset ja raja-arvot.
• Huomaa käyttrörajoitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydäntahdistimia käyttävien henkilöiden laheisyydessä. Sateilylva ola vaarallisia vaikutuksia sahköisissä laitteissa tai se voi aiheuttaa nihin häröitä.

1 Paristo asettaminen

Avaa paristolokero ja aseta paristo (1 x LR 44 nappiparisto) sisaan ohjeiden mukaisesti. Huomaa paristo oikea napaisuus.

MetricMaster Plus

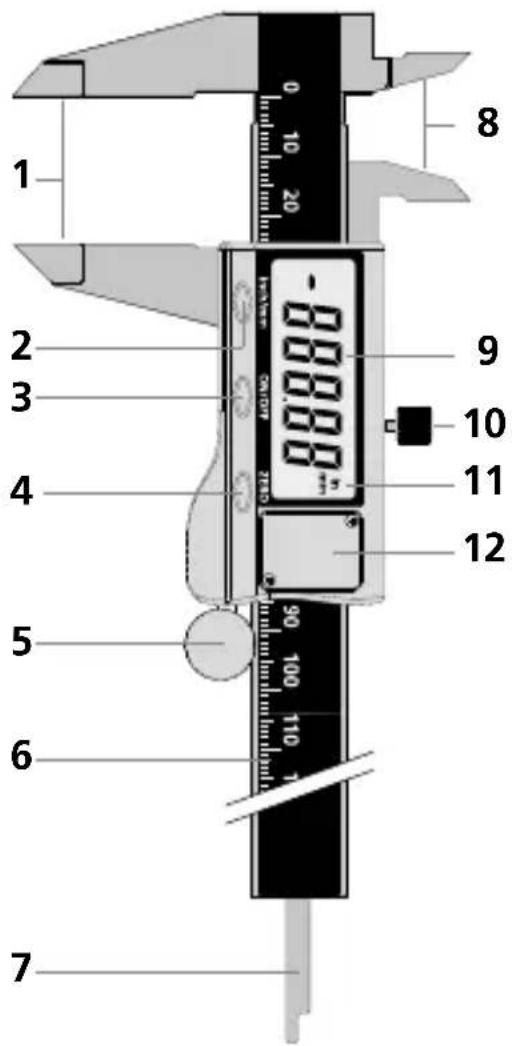

1 Mittauskarki ulkomitta
2 Mittausyksikon vaihto in / mm
3 On/off-näppäin
4 Digitaalinayton nollaus
5 Hienosaatorulla
6 Asteikko 0 ... 150 mm
7 Syvyysmittaaustanko
8 Mittauskärki sisämitta
9 LC-näytto
10 Mittausarvon lukitusruuvi
11 Mittausyksikkö vaihto in / mm
12 Paristolokero

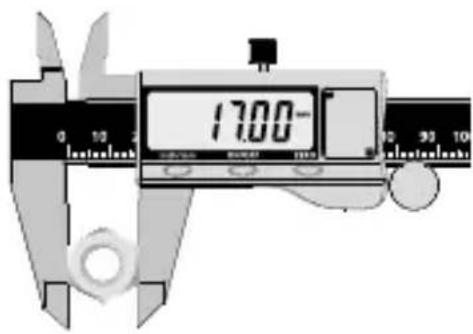

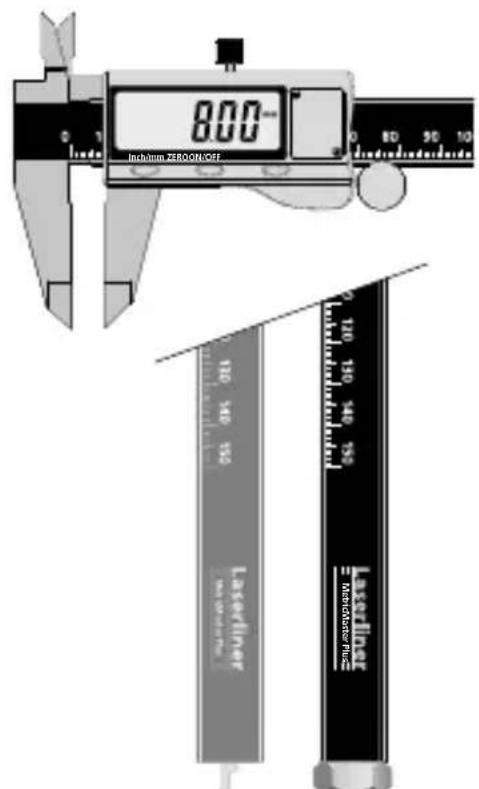

Ulkomitta Syvyysmitta

3

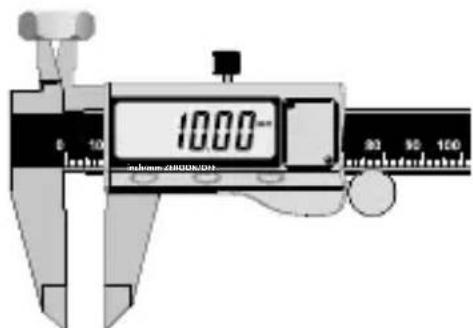

Sisamitta

Laserliner

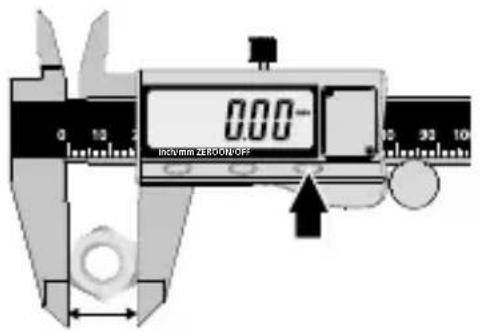

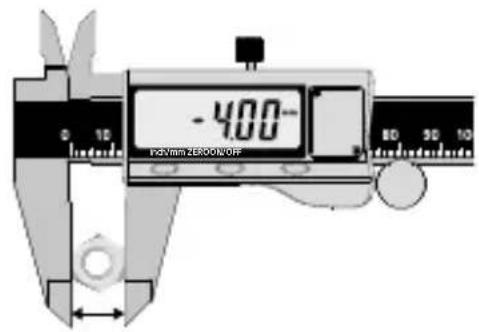

4 Erotuksen mittaus nollauksella

17 mm 13 mm

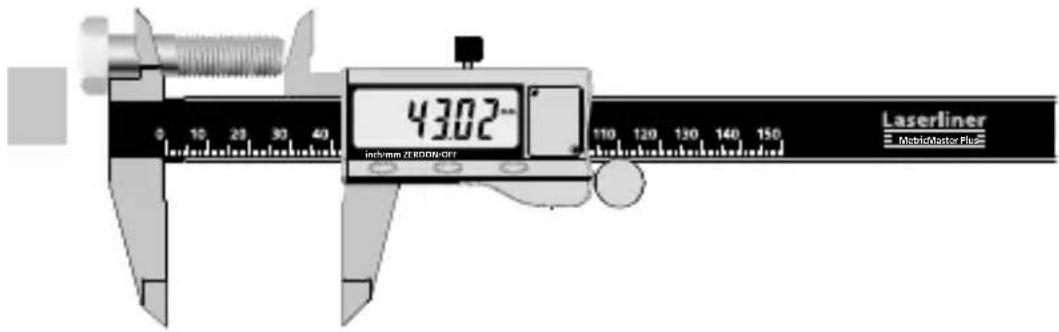

5 Portaittainen mittaus

Mittausyksikon vaihtaminen

Vaihda mittausyksikkö mm/in painamalla lyhyesti painiketta 2. Yksikkö voidaan vaihtaa mittauksen aikana.

Automaattinen virrankatkaisu

Laite kytkeytyy automaattisesti pois pälä, kun se on n. 5 minuuttia käytämattömanä.

Viankorjaus

Ongelma Mahdollin	en syy Ratkaisu
Numerot vilkuvat Jän	nite on lian alhainen	Vaihda paristo
Näytö on tyhjä Jännite	on lian alhainen	Vaihda paristo
Näytö on tyhjä Huono	kosketus Puhdista paristo
Epäsännöllinen tai jätätnyt näytö	Sisäinen virhe Irrota paristo, odota 1 minuutti, asenna paristo

Kalibrointi

Mittalaja pitäa kalibroida ja tarkastaa saannollisin valiajoin mittaustulosten tarkkuuden varmistamiseksi. Suosittelemme, etta laite kalibroidaan kerran vuodessa.

Tarkista nollaus ennen käyttoä yhdistamalla mittauskarjet.

Ohjeet houltoa ja hoitoa varten

Puhdista kaikki osat.nihkeallkankaalla.Ala kayta pesu-tai hankausaineita alakai liuottimia. Ota paristo(t)pois laitteesta pitkansailytyksen ajaksi.Sailyta laite puhtaassa ja kuivassa paikassa.

Tekniset tiedot (Oikeus teknisin muutoksin pidätetään. 18W40)
Mittausalue 0 ... 150 mm / 0	... 6"
Tarkkuus 0,01 mm / 0.0005"
Tarkkuus ± 0,03 mm / 0,0005"
Käytömpäristö	0°C...30°C, Ilmankosteus maks. 80% rH, ei kondensoituva, Asennuskorkeus maks. 4000 m merenpinnasta
Varastointiolosuheet	0°C...50°C, Ilmankosteus maks. 80% rH
Virtälähde 1 x LR 44 nappiparisto
Mitat (L x K x S) 246 x 77 x 17	mm
Paino (sis. paristot) 175 g

EY-määräykset ja havittäminen

Laite tayttä kaikki EY:n sisälla tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Tämä tuote on sahkolaite. Se on kierratettäva tai havitettäva vanhoja sahkö- ja elektroniikkalaitteita koskevan EY-direktiivin mukaan.

Lisatietoja, turvallisuus- yms. ohjeita:

http://laserliner.com/info/?an=AGZ
