Tipo di prodotto	Calibro digitale
Marca	Laserliner
Modello	MetricMaster Plus
Categoria	Utensile a mano
Campo di misura	0 … 150 mm / 0 … 6 pollici
Risoluzione	0,01 mm / 0,0005 pollici
Precisione	± 0,03 mm / 0,0005 pollici
Display	Display a cristalli liquidi (LCD) a 5 cifre
Funzioni di misura	Misura esterna, interna, di profondità, differenziale (azzeramento), a gradini
Commutazione unità	mm / pollici tramite tasto dedicato
Alimentazione	1 pila rotonda LR44
Spegnimento automatico	Dopo circa 5 minuti di inattività
Dimensioni (L x l x h)	246 x 77 x 17 mm
Peso (pila inclusa)	175 g
Condizioni di lavoro	0 °C … 30 °C, umidità relativa max. 80 % (senza condensa)
Condizioni di conservazione	0 °C … 50 °C, umidità relativa max. 80 % (senza condensa)
Manutenzione e pulizia	Pulire con un panno leggermente umido; non utilizzare detergenti aggressivi o solventi. Rimuovere la pila in caso di conservazione prolungata.
Istruzioni di sicurezza	Superfici di misura affilate – maneggiare con cautela. Non sottoporre l'apparecchio a urti o temperature estreme. Utilizzare solo per gli scopi previsti.
Taratura consigliata	Controllare la posizione zero prima di ogni utilizzo; taratura annuale consigliata
Conformità	CE (direttiva EMC 2014/30/UE), RAEE

Domande frequenti - MetricMaster Plus Laserliner

Come installare la pila del MetricMaster Plus?

Aprire il vano pile (riferimento 12) e inserire una pila rotonda LR44 rispettando i simboli di polarità. Chiudere il vano.

Come passare da mm a pollici?

Premere brevemente il tasto 2 (Commutazione unità di misura) per passare da millimetri a pollici, anche durante una misurazione.

Cosa significano numeri lampeggianti sul display?

Numeri lampeggianti indicano una bassa tensione della pila. Sostituire la pila con una nuova.

Come tarare il calibro?

Prima di ogni utilizzo, chiudere completamente le ganasce di misura e verificare che il display indichi 0. Se necessario, premere il tasto di azzeramento (riferimento 4). Si consiglia una taratura annuale.

Come pulire l'apparecchio?

Pulire con un panno leggermente umido. Non utilizzare detergenti abrasivi, solventi o alcol. Rimuovere la pila prima di una conservazione prolungata.

Cosa fare se il display rimane spento?

Controllare la pila: sostituirla se esaurita. Se il problema persiste, pulire i contatti della pila. Se il display rimane spento, rimuovere la pila, attendere 1 minuto e reinserirla.

Come utilizzare la funzione di misura della profondità?

Utilizzare la sonda di profondità (riferimento 7) situata all'estremità dell'apparecchio. Posizionare la base dello strumento sul bordo dell'oggetto e abbassare la sonda fino al fondo.

Come bloccare un valore misurato?

Stringere la vite di bloccaggio (riferimento 10) per bloccare il valore visualizzato. Ciò consente di mantenere la misura dopo aver rimosso lo strumento.

Qual è la precisione dello strumento?

La precisione è di ± 0,03 mm (0,0005 pollici) su tutto il campo di misura, nelle condizioni di lavoro specificate.

L'apparecchio è impermeabile o resistente all'acqua?

No, l'apparecchio non è impermeabile. Evitare il contatto con acqua e umidità eccessiva. Conservare in un luogo asciutto.

MANUALE UTENTE MetricMaster Plus Laserliner

Leggere attendamente le istruzioni per l'uso, l'opuscolo allegato "Ulteriori informazioni eindicazioni garanzia", nonché le informazioni e leindicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Questo documento devese essere conservato e fornito insieme all'apparecchio in caso quello venga inoltrato a terzi.

Funzione / Utilizzo

Calibro digitale per la misurazione di precisione delle lunghezze

• Funzioni: misura esterna, misura interna, misura della profondità, misura differenziale tramite posizione zero, misura del passo
• Bloccaggio del Campo di misura rilevato mediante vite di arresto
• Display a 5 litre
• Campo di misura: 0 ... 150 mm

Indicazioni generali di sicurezza

• Utilizzato l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• Questo apparecchio e i loro accessori non sono un giocattolo.
• La struttura dell'apparecchio non deve essere modificata.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.
• Pericolo di danneggiamento! Le superfici di misurazione potrebbero graffiare i materiali delicati.
• Pericolo di taglio! Le superfici di misurazione sono affiliate e appuntite e potrebbero causare lesions - pertanto afferrare l'apparecchio solo per le apposite impugnature.

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• L'apparecchio rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva EMC 2014/30/UE.
• Rispetto le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Sussiste la possibilità di interferenze pericolose o di disturbi degli appearecchi elettronici o per causa di questi.

1 Insertimento della batteria

Aprière il vano batterie e intro- durre la batteria (1 batteria a bottone LR44) come indicato dai symboli di installatione, facendo attenzione alla corretta polarità.

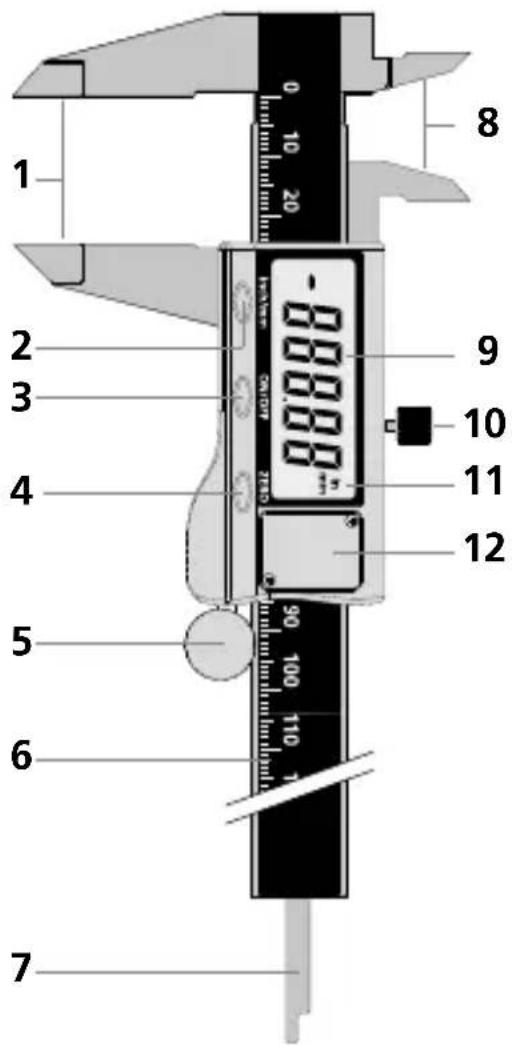

1 Becchi di misurazione misura esterna
2 Commutazione unità di misura in / mm
3 Interrupttore on/off
4 Posizione zero dellettore digitale
5 Rotella per regolazione di precisione
6 Scala 0 ... 150 mm
7 Misuratore di profondità
8 Becchi di misurazione misura interna
9 Display LC
10 Vite di arresto per bloccare il valore misurato
11 Unità di misura in / mm
12 Vano battery

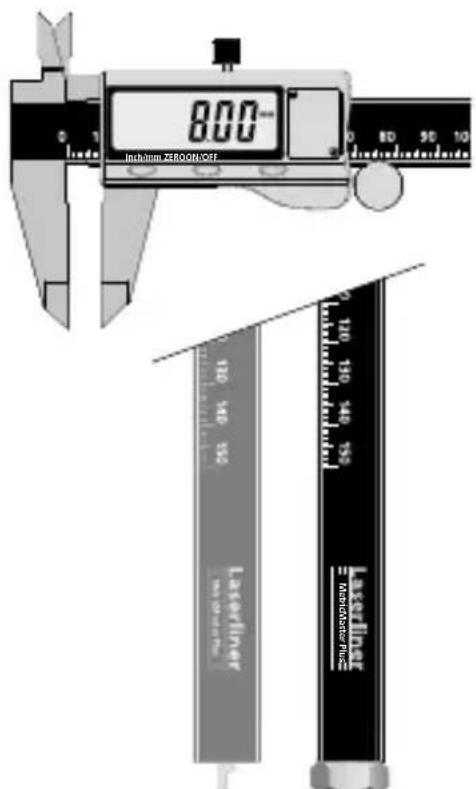

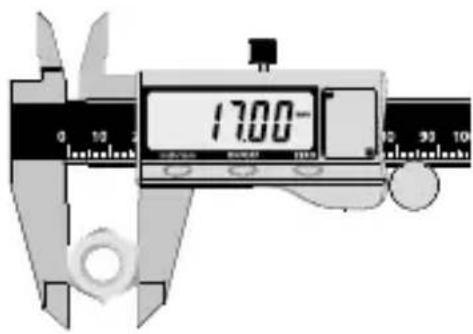

1 Misura esterna Misura dell'efondità

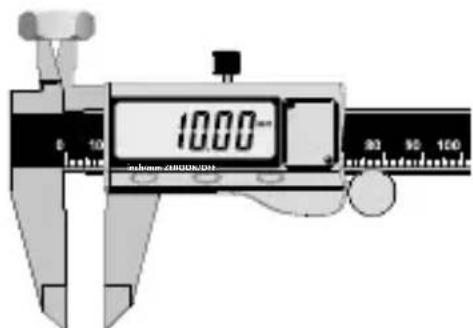

2 Misura interna

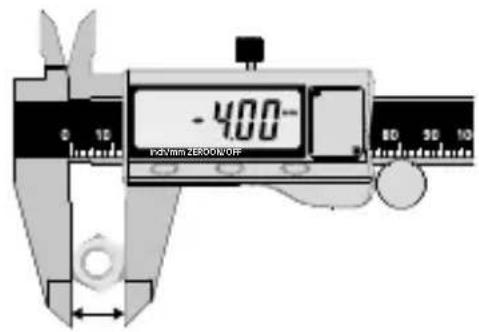

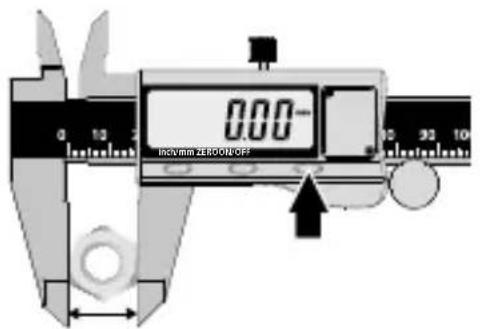

4 Misura differenziale tramite posizione zero

17 mm 13 mm

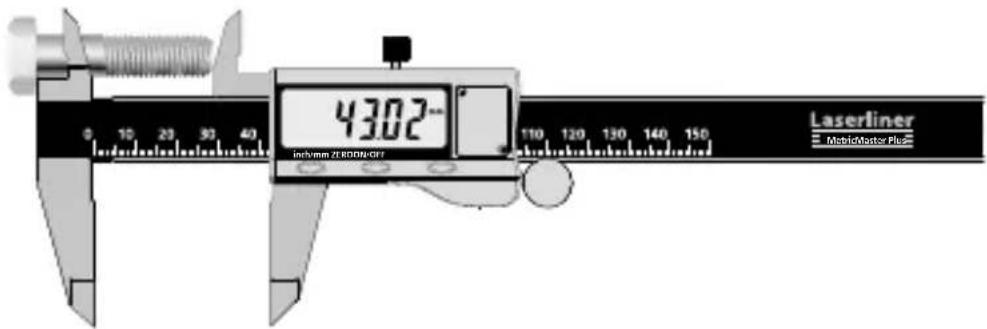

5 Misura del passo

Commutazione dell'unità di misura

Per passare dall'unità di misura in mm a quale in pollici (inch), premere il tasto 2. Questo passaggio può essere eseguito nelle si esegue una misurazione.

Spegnimento automatico

L'apparecchio si spegne automaticamente se resta inattivo per più di 5 secondi.

Risoluzione problemi

Problema Possibile	causa Soluzione
Numeri che lampeggiano	Tensione Bassa Sostituire la batteria
Non compaiono valori	Tensione bassa Sostituire la batteria
Non compaiono valori	Falso contatto Pulire la batteria
Visualizzazione irregularare o appannata	Errore interno Togliere	la batteria, attendere 1 minuto e insereire la batteria

Calibrazione

L'apparecchio di misurazione deve essere calibrato e controllato regolarmente, affinché sia sempre assicurata la precisione dei risultati di misura. Consigliamo intervalli di calibrazione annuali.

Prima di agli uso controllare la posizione zero spingendo assieme i becchi di misurazione.

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la batteria/le batterie prima di un immagazzinamento prolongato. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Dati tecnici (Con riserva di modifiche tecniche. 18W40)

Campo di misura 0 ... 150 mm / 0 ... 6"
Risoluzione 0,01 mm / 0.0005"
Precisione ± 0,03 mm / 0,0005"
Condizioni di lavoro	0°C...30°C, umidità dell'aria max.80% rH, non condensante, altezza di lavoro max. 4000 m sopra il livello del mare (zero normale)
Condizioni di stoccaggio	0°C...50°C,umidità dell'aria max. 80% rH
Alimentazione elettrica 1 batteria a bottone LR44
Dimensioni (L x A x P) 246 x 77 x 17 mm
Peso (con batterie) 175 g

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE. Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni eindicazioni di sicurezza:

http://laserliner.com/info/?an=AGZ
