MANUALE UTENTE AutoCrossLaser 3C Plus Laserliner

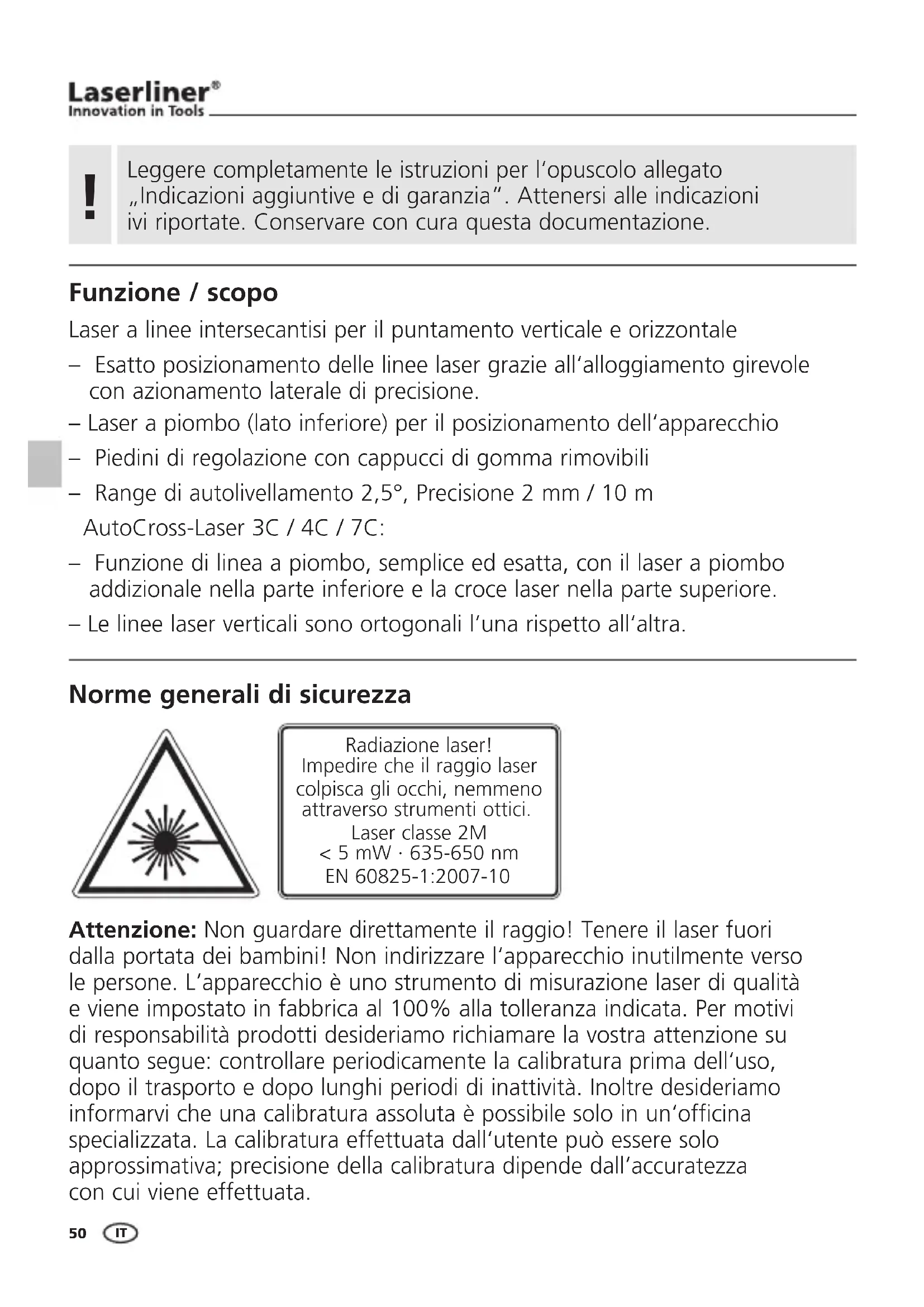

Manual_ACL-2C,3C,4C,7C_Rev.0512_DE-SE.indd 49 31.05.12 14:4750 Funzione / scopo Laser a linee intersecantisi per il puntamento verticale e orizzontale – Esatto posizionamento delle linee laser grazie all‘alloggiamento girevole con azionamento laterale di precisione. – Laser a piombo (lato inferiore) per il posizionamento dell‘apparecchio – Piedini di regolazione con cappucci di gomma rimovibili – Range di autolivellamento 2,5°, Precisione 2 mm / 10 m AutoCross-Laser 3C / 4C / 7C: – Funzione di linea a piombo, semplice ed esatta, con il laser a piombo addizionale nella parte inferiore e la croce laser nella parte superiore. – Le linee laser verticali sono ortogonali l’una rispetto all‘altra. Norme generali di sicurezza Attenzione: Non guardare direttamente il raggio! Tenere il laser fuori dalla portata dei bambini! Non indirizzare l‘apparecchio inutilmente verso le persone. L‘apparecchio è uno strumento di misurazione laser di qualità e viene impostato in fabbrica al 100% alla tolleranza indicata. Per motivi di responsabilità prodotti desideriamo richiamare la vostra attenzione su quanto segue: controllare periodicamente la calibratura prima dell‘uso, dopo il trasporto e dopo lunghi periodi di inattività. Inoltre desideriamo informarvi che una calibratura assoluta è possibile solo in un‘officina specializzata. La calibratura effettuata dall‘utente può essere solo approssimativa; precisione della calibratura dipende dall‘accuratezza con cui viene effettuata. Radiazione laser! Impedire che il raggio laser colpisca gli occhi, nemmeno attraverso strumenti ottici. Laser classe 2M < 5 mW · 635-650 nm EN 60825-1:2007-10 Leggere completamente le istruzioni per l‘opuscolo allegato „Indicazioni aggiuntive e di garanzia“. Attenersi alle indicazioni ivi riportate. Conservare con cura questa documentazione.

AutoCross-Laser 2C 1H 1V 1D AutoCross-Laser 3C 1H 2V 1D AutoCross-Laser 4C 1H 3V 1D AutoCross-Laser 7C 3H 4V 1D Caratteristiche particolari del prodotto Orientamento automatico dell‘apparecchio con un sistema a pendolo a smorzamento magnetico. L‘apparecchio viene portato nella posizione base, nella quale ha poi luogo l‘auto-regolazione. BLOCCO di trasporto: durante il trasporto l‘apparecchio è protetto da un blocco del pendolo. Speciali diodi ad alto rendimento producono linie laser molto luminose negli apparecchi con tecnologia PowerBright. Le linee rimangono visibili anche su distanze più lunghe, con elevata luminosità dell‘ambiente e su superfici scure. Con la tecnologia RX-READY si possono usare laser a proiezione di linee anche in condizioni di luce sfavorevoli. Le linee laser pulsano ad una frequenza elevata e vengono riconosciute da speciali ricevitori laser a grande distanza. Numero e disposizione dei laser H = laser orizzontale / V = laser verticale / D = laser a piombo (downpoint) Inserimento delle batterie Aprire il coperchio del vano batterie (9) ed introdurre le batterie come indicato dai simboli di installazione, facendo attenzione alla correttezza delle polarità.

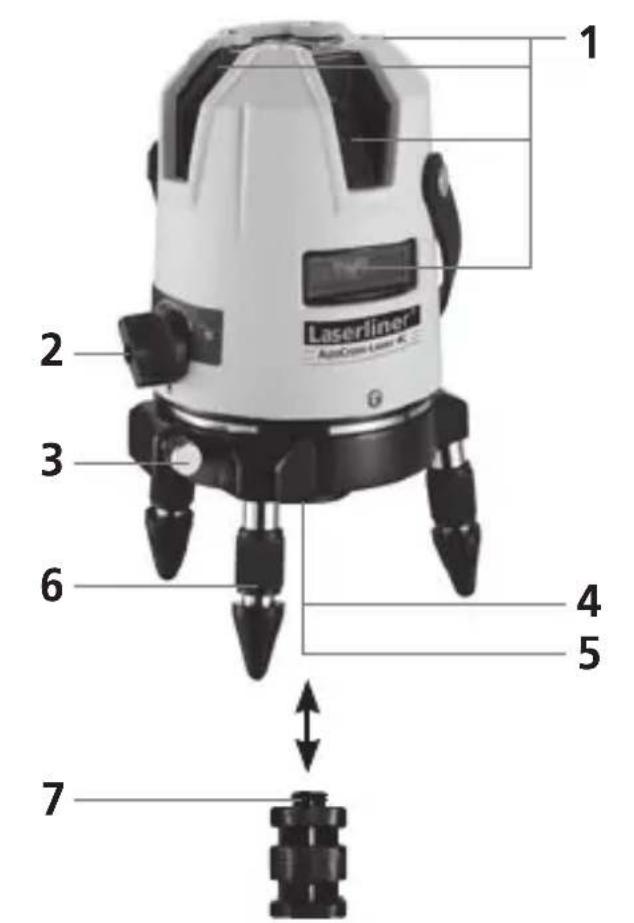

AutoCross-Laser 2C AutoCross-Laser 3C Finestra di uscita laser Interruttore ON/OFF; Sicura di trasporto Manopola per la regolazione di precisione Filettatura da 5/8“ (lato inferiore) Uscita del raggio laser a piombo (lato inferiore) Piedini di regolazione con cappucci di gomma rimovibili Adattatore per treppiede Livella per l‘orientamento grossolano / Indicatore di minimo „Low“: carica delle batterie minima se la livella lampeggia

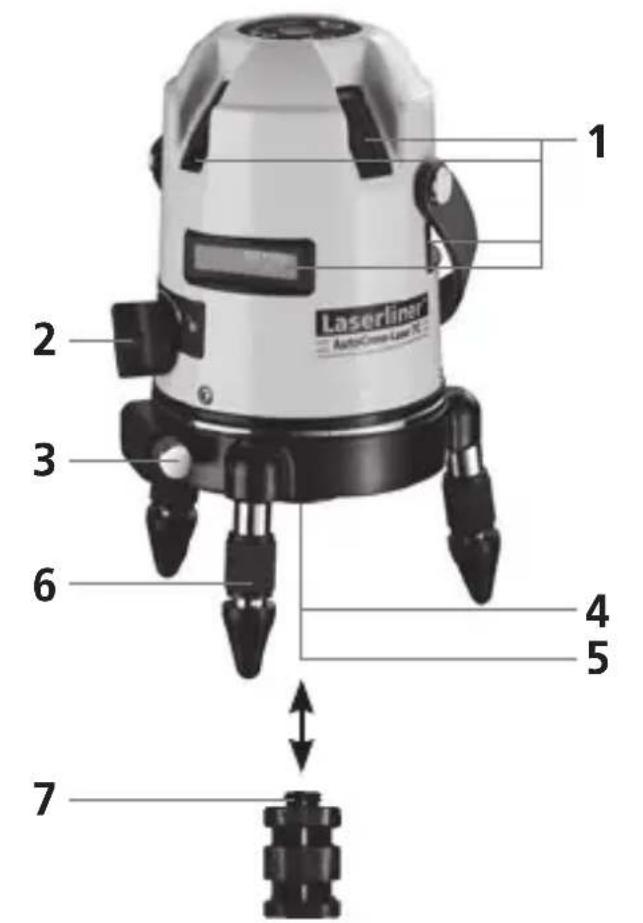

AutoCross-Laser 4C AutoCross-Laser 7C Per proteggerlo da eventuali danni, prima di trasportarlo spegnere sempre l‘apparecchio con la sicura di trasporto (2) (posizione OFF).

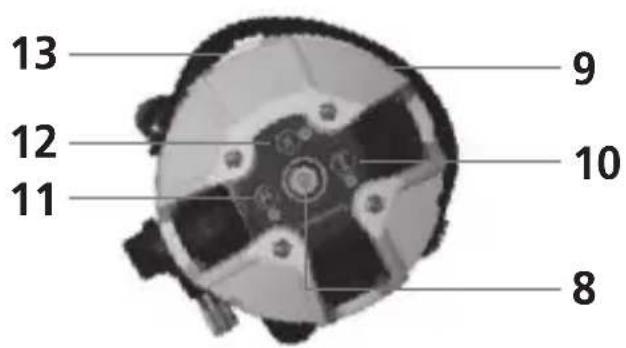

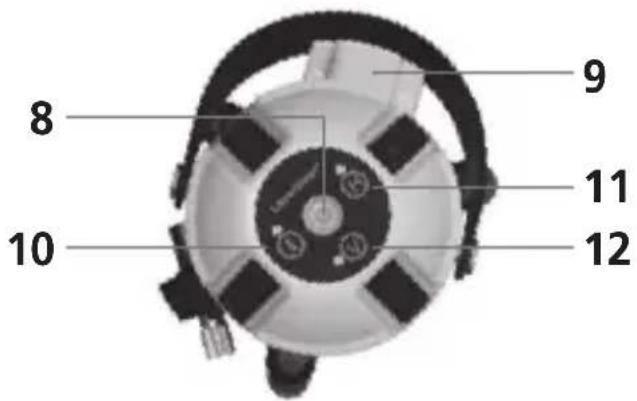

Vano delle pile Modalità di ricezione manuale Linee laser orizzontali Linea laser verticale Connettore per alimentatore (6 V / 1000 mA, senza funzione di ricarica)

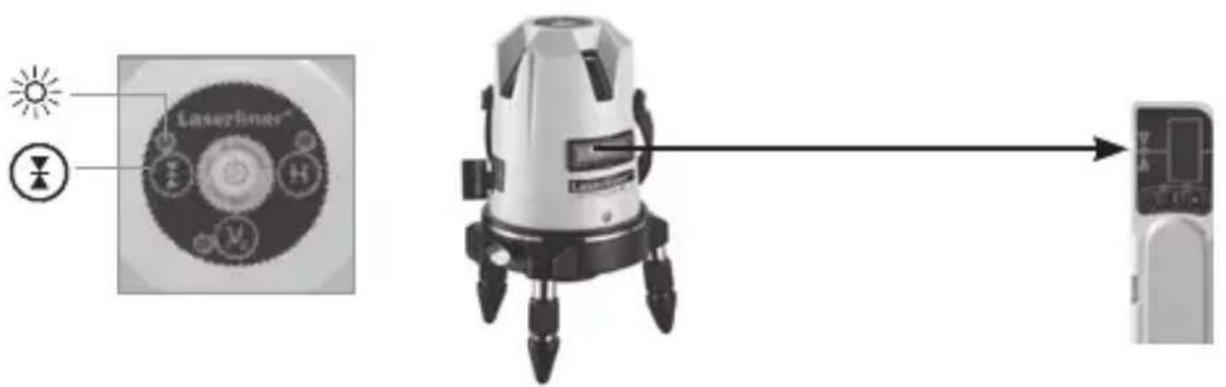

Modalità di ricezione manuale Opzionale: utilizzo del ricevitore laser RX Utilizzare il ricevitore laser RX (opzionale) per il livellamento su grandi distanze o quando le linie laser non sono più visibili. Per poter utilizzare il ricevitore laser attivare il laser lineare nella modalità di ricezione manuale premendo il relativo tasto (10). Le linee laser iniziano a pulsare a una frequenza elevata e la loro luminosità diminuisce. Il pulsare delle linee laser permette al ricevitore laser RX di riconoscerle. Attenersi a quanto contenuto nelle istruzioni per l‘uso del relativo ricevitore laser.

Livellamento orizzontale e verticale Girare la sicura di trasporto (2) verso destra e allentare il bloccaggio del pendolo. I raggi laser vengono ora orientati automaticamente dal sistema a pendolo e il laser orizzontale rimane acceso. I raggi laser possono essere accesi o spenti singolarmente con i tasti H e V. Si può ora procedere con il livellamento orizzontale o verticale. Se lo strumento è troppo inclinato (oltre i 2,5°) i laser attivati lampeggiano. In questo caso posizionare l‘apparecchio agendo sui piedini di regolazione o collocarlo su una superficie meno inclinata. La livella (8) fornisce un primo riferimento per la regolazione.

Posizionamento delle linee laser È possibile ruotare la parte superiore del dispositivo laser per un orientamento approssimativo dei laser sullo zoccolo. L’esatto posizionamento può essere stabilito con l’azionamento di precisione laterale (3). I piedini regolabili (6) permettono di collocare l’apparecchio su superfici inclinate.

< 2 mm / 10 m = OK Esecuzione:

3. Avvicinate quanto più possibile l‘apparecchio alla parete,

all‘altezza del punto A1.

4. Ruotate l‘apparecchio di 180° e marcate il punto A3.

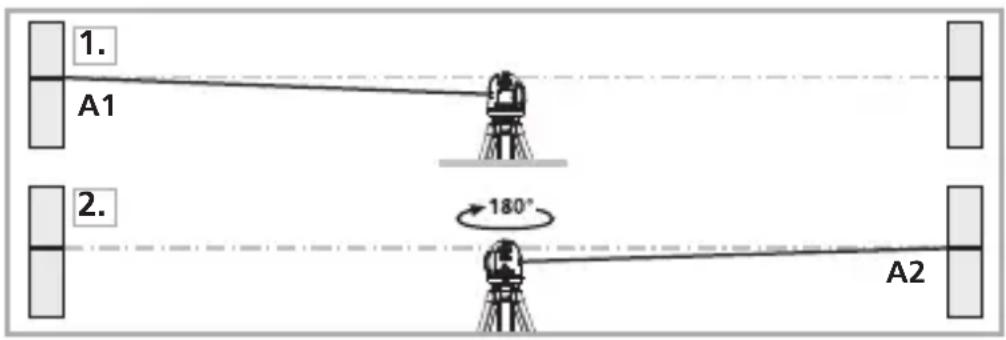

La differenza tra A2 e A3 rappresenta la tolleranza. Verifica della calibratura: La calibratura del laser può essere controllata. Collocate lo strumento al centro di due pareti distanti tra loro almeno 5 m e accendetelo. Accendere l‘apparecchio sbloccando la sicura di trasporto (croce di collimazione attiva). Per una verifica ottimale, usate un treppiede.

1. Marcate il punto A1 sulla parete.

2. Ruotate l‘apparecchio di 180° e marcate il punto A2.

A questo punto avrete un riferimento orizzontale tra A1 e A2. Se la distanza tra A2 e A3 è superiore a 2 mm / 10 m, si rende necessaria una regolazione. Contattate il vostro rivenditore specializzato o rivolgetevi al Servizio Assistenza di UMAREX- LASERLINER.

2,5 m< 2 mm = OK Verifica della linea verticale: Collocare l‘apparecchio a circa 5 m da una parete. Fissare alla parete un filo a piombo lungo 2,5 m; il piombo deve poter oscillare liberamente. Accendere l‘apparecchio e puntare il laser verticale sul filo a piombo. La precisione rientra nella tolleranza se lo scostamento tra la linea laser ed il filo a piombo non è maggiore di ± 1,5 mm. Verifica della linea orizzontale: Collocare l‘apparecchio a circa 5 m da una parete ed attivare la croce di collimazione laser. Segnare il punto B sulla parete. Ruotare la croce di collimazione laser di circa 2,5 m verso destra e segnare il punto C. Controllare se la linea orizzontale passante per il punto C si trova alla stessa altezza del punto B ± 2 mm. Ripetere la procedura ruotando la croce di collimazione verso sinistra. Controllare regolarmente la regolazione prima dell‘uso e dopo il trasporto o un lungo periodo di immagazzinamento.

Norme UE e smaltimento L‘apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all‘interno dell‘UE. Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate. Per ulteriori informazioni ed indicazioni di sicurezza: www.laserliner.com/info

Manual_ACL-2C,3C,4C,7C_Rev.0512_DE-SE.indd 56 31.05.12 14:4857 AutoCross-Laser 2C / 3C / 4C / 7C Dati tecnici (Con riserva di modifiche tecniche) Range di autolivellamento ± 2,5° Precisione ± 2 mm / 10 m Lunghezza delle onde laser Laser a proiezione di linee / Laser a piombo 635 nm / 650 nm Linee laser / potenza iniziale del laser 2M / < 5 mW (EN 60825-1:2007-10) Laser a piombo / potenza iniziale del laser 2 / < 1 mW (EN 60825-1:2007-10) Alimentazione 3 x 1,5V AA Durata di funzionamento ACL 2C / ACL 3C rosso ca. 16 h Durata di funzionamento ACL 4C rosso ca. 12 h Durata di funzionamento ACL 7C rosso ca. 9 h Temperatura d‘esercizio 0°C ... + 50°C Temperatura di stoccaggio -10°C ... + 70°C Peso ACL 2C (con pila) 1,2 kg Peso ACL 3C / ACL 7C (con pila) 1,4 kg Peso ACL 4C (con pila) 1,6 kg Dimensioni ACL 2C (L x A x P) 110 x 185 x 115 mm Dimensioni ACL 3C (L x A x P) 120 x 190 x 120 mm Dimensioni ACL 4C / 7C (L x A x P) 120 x 195 x 130 mm
