BRUGSANVISNING AutoCrossLaser 3C Plus Laserliner

Læs betjeningsvejledningen og det vedlagte hæfte „Garantioplysninger og supplerende anvisninger“ grundigt igennem. Følg de heri indeholdte instrukser. Opbevar disse dokumenter omhyggeligt.

Funktion / anvendelsesformål

Krydslinje-laser til vertikal og horisontal indjustering

• Nem og præcis indsigtning pga. det drejelige hus med sidefinindstilling.
  – Lodlaser forneden til positionering af apparatet
• Justerfødder med aftagelige gummikapper
  – Selvnivelleringsområde 2,5°, nøjagtighed 2 mm / 10 m

AutoCross-Laser 3C / 4C / 7C:

• Enkel og præcis lodfunktion med den ekstra lodlaser forneden og laserkrydset foroven.
• Lodrette laserlinier i nøjagtig 90° vinkel på hinanden mødes nøjagtig over laserens centrum.

Almindelige sikkerhedsforskrifter

Laserstråling! Se ikke direkte ind i strålen. Heller ikke gennem optiske instrumenter Laser klasse 2M < 5 mW · 635-650 nm EN 60825-1:2007-10

Bemærk: Se aldrig direkte ind i strålen! Overlad ikke laseren til børn! Sigt aldrig med laserstrålen mod personer eller dyr. Instrumentet er en kvalitetslaser, der ved levering er justeret 100% i overensstemmelse med de angivne fabrikstolerancer. Laserens retvisning skal altid kontrolleres af brugeren før anvendelse (se afsnit om kontrol). Bemærk, at en sikker og nøjagtig kalibrering kun er mulig på autoriseret værksted. Foretages kalibrering af brugeren, vil resultatet afhænge af dennes viden og omhu.

Særlige produktegenskaber

Automatisk indjustering af apparatet via et magnetisk dæmpet pendulsystem. Apparatet nulstilles og indstiller sig automatisk.

Transport LOCK (LÅS): Under transport beskyttes apparatet af en pendullås.

Specielle, kraftige dioder frembringer superskarpe laserlinjer i udstyr med PowerBright-teknologi. Disse kan ses på længere afstand, i skarpt omgivelseslys samt på mørke overflader.

Med RX-READY-teknologien kan linielasere anvendes selv under ugunstige lysforhold. Laserlinjerne pulserer da med høj frekvens og kan derved findes med sensor.

Antal og placering af lasere

1sætning af batterier

Batterihuset (9) åbnes og batterierne sættes i som angivet ved symbolerne. Låget lukkes omhyggeligt.

AutoCross-Laser 2C / 3C / 4C

6 Justerfødder med aftagelige gummikapper

10 Håndmodtagermodus
11 Horisontale laserlinjer
12 Vertikal laserlinje
13 Tilslutningsstik til lysnetadapter (6V / 1000 mA, uden ladefunktion)

!

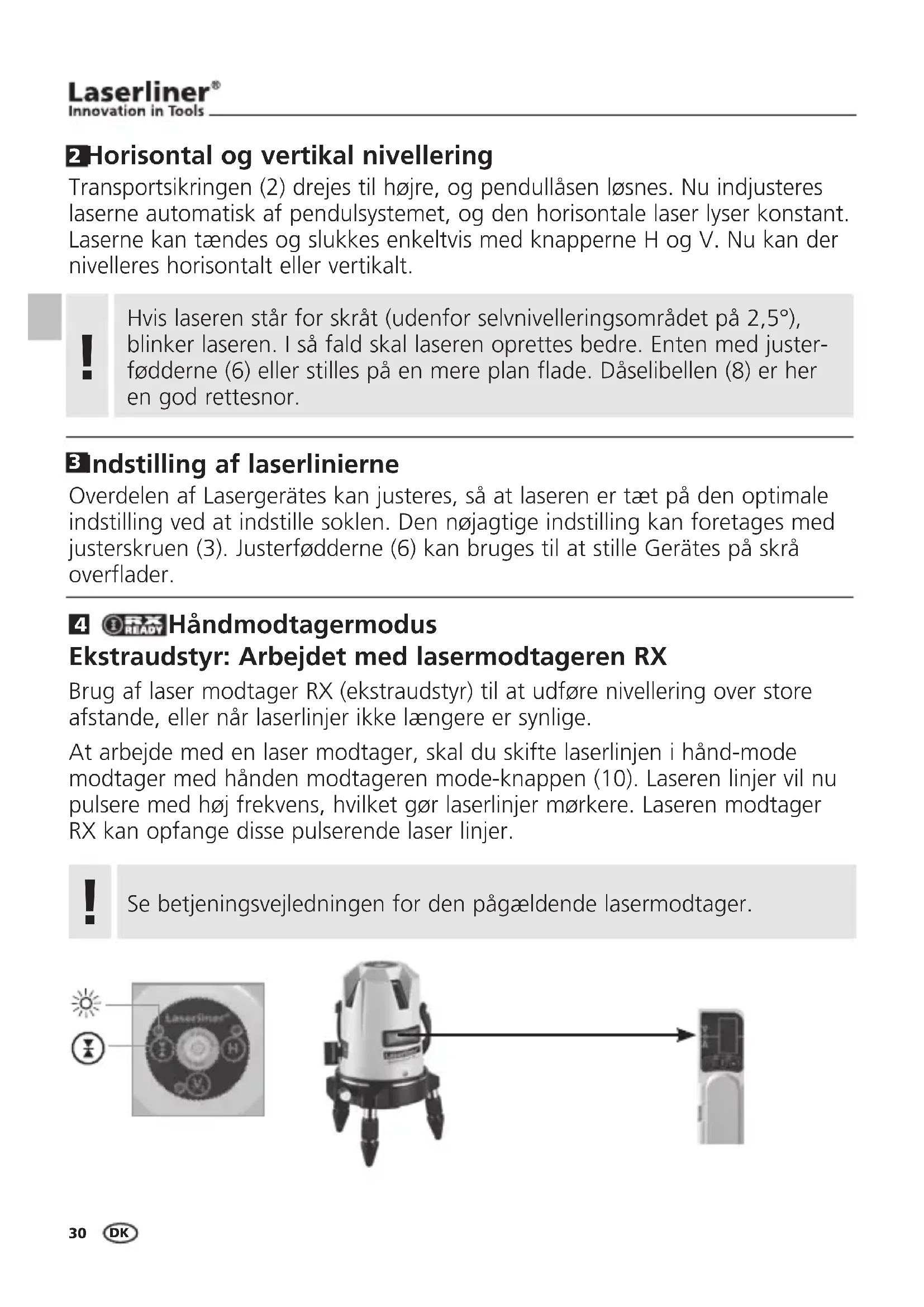

2 Horisontal og vertikal nivellering

Transportsikringen (2) drejes til højre, og pendullåsen løsnes. Nu indjusteres laserne automatisk af pendulsystemet, og den horisontale laser lyser konstant. Laserne kan tændes og slukkes enkeltvis med knapperne H og V. Nu kan der nivelleres horisontalt eller vertikalt.

!

Hvis laseren står for skråt (udenfor selvnivelleringsområdet på 2,5°), blinker laseren. I så fald skal laseren oprettes bedre. Enten med justerfødderne (6) eller stilles på en mere plan flade. Dåselibellen (8) er her en god rettesnor.

3ndstilling af laserlinierne

Overdelen af Lasergerätes kan justeres, så at laseren er tæt på den optimale indstilling ved at indstille soklen. Den nøjagtige indstilling kan foretages med justerskruen (3). Justerfødderne (6) kan bruges til at stille Gerätes på skrå overflader.

4 Händmodtagermodus

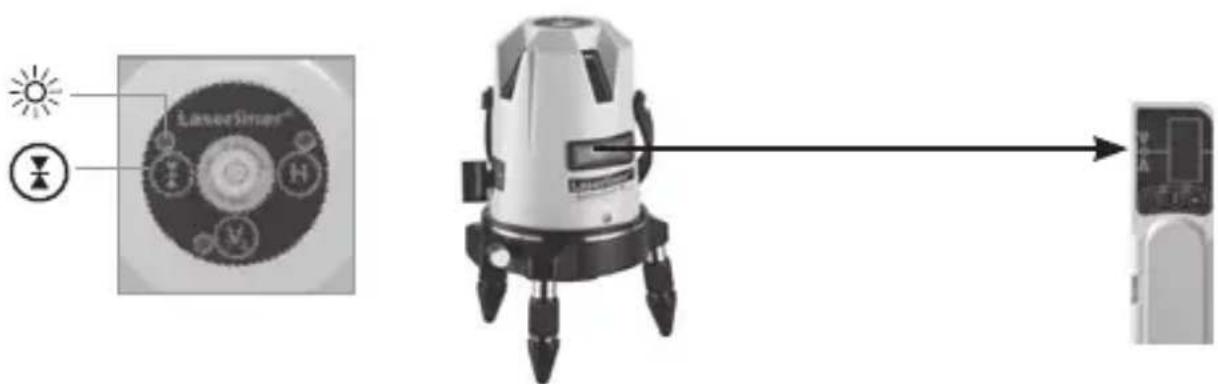

Ekstraudstyr: Arbejdet med lasermodtageren RX

Brug af laser modtager RX (ekstraudstyr) til at udføre nivellering over store afstande, eller når laserlinjer ikke længere er synlige.

At arbejde med en laser modtager, skal du skifte laserlinjen i hånd-mode modtager med hånden modtageren mode-knappen (10). Laseren linjer vil nu pulsere med høj frekvens, hvilket gør laserlinjer mørkere. Laseren modtager RX kan opfange disse pulserende laser linjer.

!

Se betjeningsvejledningen for den pågældende lasermodtager.

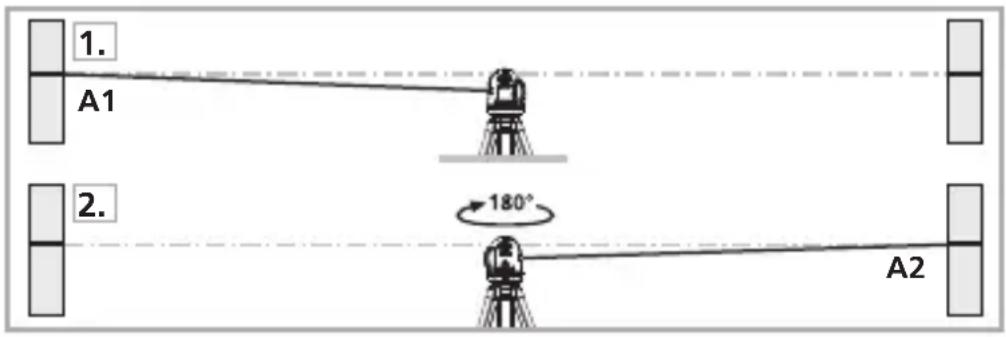

Forberedelse til kontrol af retvisning:

Man kan kontrollere kalibreringen af laseren. Opstil apparatet midt mellem 2 vægge, som er mindst 5 m fra hinanden. Slå transport - sikringen fra og tænd for instrumentet (laserkrydset aktiveres). Brug hertil et stativ.

1. Markér laserplanet A1 på væggen.
2. Drej laseren nøjagtig 180° og marker laserplanet A2 på den modstående væg. Da laseren er placeret nøjagtig midt mellem de 2 vægge, vil markeringerne A1 og A2 være nøjagtig vandret overfor hinanden.

1. A1 2. 180° A2

Kontrol af retvisning:

1. Flyt laseren tæt til den ene væg således peger mod væggen markér laserplanet på væggen - A3.

2. Drej apparatet 180°, og markér punktet A3. Forskellen mellem A2 og A3 er tolerancen.

Hvis A2 og A3 ligger mere end 2 mm / 10 m fra hinanden, skal der foretages en justering. Indlevér laseren til forhandleren, som sørger for det videre fornødne.

Kontrol af lodret laserlinie:

Laseren opstilles ca. 5 m fra en væg. På væggen ophænges et snorelod med 2,5 m snor, således at det hænger frit. Den lodrette laserstråle tændes, laseren sigtes ind, så den lodrette laserstråle flugter med snoren, og det kontrolleres, at linien ikke afviger mere end 1,5 mm fra snoren.

Kontrol af vandret laserlinie:

Laseren opstilles ca. 5 m fra en væg, og det vandrette laserkryds tændes. Krydspunktet markeres på væggen, hvorefter laserkrydset drejes ca. 2,5 m til højre. Den vandrette streg må ikke afvige mere end 2 mm fra markeringen af krydspunktet. Proceduren gentages med laserkrydset drejet 2,5 m til venstre.

<2 mm = OK B 2,5 m C

Man skal regelmæssigt kontrollere justeringen inden brug, efter transport og efter længere tids opbevaring.

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU.

Dette produkt er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips på: www.laserliner.com/info

CE —

Tekniske data (Forbehold for tekniske ændringer)
Selvnivelleringsområde ± 2,5°
Nøjagtighed ± 2 mm / 10 m
Laserbølgelængde linjelaser / lodlaser	635 nm / 650 nm
Laserklasse / Udgangsydelse linjelaser	2M / < 5 mW(EN 60825-1:2007-10)
Laserklasse / Udgangsydelse lodlaser	2 / < 1 mW(EN 60825-1:2007-10)
Strømforsyning	3 x 1,5V AA
Driftstid ACL 2C / ACL 3C ca. 16 timer
Driftstid ACL 4C ca. 12 timer
Driftstid ACL 7C ca. 9 timer
Arbejdstemperatur 0°C ... + 50°C
Opbevaringstemperatur -10°C ... + 70°C
Vægt ACL 2C (inkl. batterier) 1,2 kg
Vægt ACL 3C / ACL 7C (inkl. batterier) 1,4 kg
Vægt ACL 4C (inkl. batterier) 1,6 kg
Mål ACL 2C (b x h x l) 110 x 185 x 115 mm
Mål ACL 3C (b x h x l) 120 x 190 x 120 mm
Mål ACL 4C / 7C (b x h x l) 120 x 195 x 130 mm

!
