AutoCrossLaser 3C Plus - Käsityökalu Laserliner - Ilmainen käyttöohje ja opas

Tuotetyyppi	Ristilinjalasertaso (käsityökalu)
Malli	AutoCrossLaser 3C Plus
Merkki	Laserliner
Laserit	1 vaakasuora, 2 pystysuoraa, 1 luotilaser (alaspäin)
Laserin aallonpituus	635 nm (viivalaser) / 650 nm (luotilaser)
Laserluokka	2M (viiva) / 2 (luoti)
Lähtöteho	< 5 mW (viiva) / < 1 mW (luoti)
Itsestään tasoittumisen alue	± 2,5°
Tarkkuus	± 2 mm / 10 m
Virtalähde	3 x 1,5 V AA-paristot
Käyttöaika	Noin 16 tuntia
Käyttölämpötila	0°C - +50°C
Säilytyslämpötila	-10°C - +70°C
Paino (paristot mukaan lukien)	1,4 kg
Mitat (L x K x S)	120 x 190 x 120 mm
Kiinnityskierre	5/8" (pohja)
Erikoisominaisuudet	PowerBright-tekniikka, RX-READY, noniussäätö, säädettävät jalat, heilurilukko, jalusta-adapteri
Paristotason ilmaisin	Matalan pariston varoitus vilkkuvalla vesivaa'alla
Kalibroinnin tarkistus	Käyttäjän suorittama 2-seinämenetelmällä
Turvallisuus	Luokan 2M laser, älä katso säteeseen, pidä poissa lasten ulottuvilta
Huolto	Tarkista kalibrointi säännöllisesti, puhdista pehmeällä liinalla, säilytä kuivassa paikassa
Vaatimustenmukaisuus	CE, WEEE-direktiivi

Usein kysytyt kysymykset - AutoCrossLaser 3C Plus Laserliner

Miten AutoCrossLaser 3C Plus kytketään päälle?

Käännä kuljetuskiinnikettä (2) myötäpäivään vapauttaaksesi heilurilukon. Laite tasoittuu itsestään ja vaakaslaser palaa jatkuvasti. Käytä H- ja V-painikkeita kytkeäksesi yksittäiset laserit päälle/pois.

Mitä teen, jos laserit vilkkuvat jatkuvasti?

Vilkunta tarkoittaa, että laite on itsestään tasoittumisalueen (±2,5°) ulkopuolella. Käytä säädettäviä jalkoja (6) tasoittaaksesi laitteen tai aseta se tasaisemmalle pinnalle. Pyöreä vesivaaka (8) auttaa likimääräisessä kohdistuksessa.

Miten voin tarkistaa lasertason kalibroinnin?

Aseta laite keskelle kahden seinän väliin, joiden etäisyys on vähintään 5 m. Merkitse pisteet A1 ja A2, siirrä laite lähelle yhtä seinää ja merkitse A3. Ero A2:n ja A3:n välillä saa olla ≤ 2 mm per 10 m. Jos ei, ota yhteyttä huoltoon.

Voinko käyttää AutoCrossLaser 3C Plus -laitetta laservastaanottimen kanssa?

Kyllä, paina käsivastaanotintilan painiketta (10) vaihtaaksesi pulssitustilaan. Laserviivat tummenevat, mutta yhteensopivat RX-laservastaanottimet voivat havaita ne pitkillä etäisyyksillä tai kirkkaassa valossa.

Miten vaihdan paristot?

Avaa paristolokero (9) pohjassa. Aseta 3 x 1,5 V AA-paristot napaisuusmerkkien mukaisesti. Sulje lokero. Matalan pariston varoitusta osoittaa vilkkuva vesivaaka (8).

Mikä on kuljetuslukitus ja miten sitä käytetään?

Kuljetuskiinnike (2) lukitsee heilurijärjestelmän. Kierrä sitä aina vastapäivään lukitaksesi heilurin ennen laitteen siirtämistä tai säilytystä vaurioiden estämiseksi. Sammuta laite ensin.

Kuinka tarkka AutoCrossLaser 3C Plus on?

Laitteen tarkkuus on ± 2 mm per 10 m. Itsestään tasoittumisalue on ±2,5°. Säännölliset kalibrointitarkistukset varmistavat tarkkuuden. Pystyviivan tarkkuus voidaan tarkistaa luotilankaa vasten; poikkeama ≤ ±1,5 mm.

Mitä ovat PowerBright- ja RX-READY-tekniikat?

PowerBright käyttää korkean suorituskyvyn diodeja erittäin kirkkaisiin laserviivoihin, jotka näkyvät pitkillä etäisyyksillä ja kirkkaassa valossa. RX-READY tekee laserviivoista sykkiviä suurella taajuudella, jotta laservastaanottimet voivat havaita ne epäsuotuisissa valaistusolosuhteissa.

Voinko käyttää AutoCrossLaser 3C Plus -laitetta ulkona?

Kyllä, mutta näkyvyys saattaa heikentyä kirkkaassa auringonvalossa. Käsivastaanotintilan käyttöä laservastaanottimen kanssa suositellaan ulkokäyttöön pitkillä etäisyyksillä. Laite toimii lämpötiloissa 0°C - +50°C.

Miten puhdistan ja huollan lasertasoa?

Pidä laserikkunat puhtaina käyttäen pehmeää, kuivaa liinaa. Älä käytä liuottimia. Säilytä laitetta kuivassa paikassa heiluri lukittuna. Tarkista kalibrointi ennen käyttöä, kuljetuksen jälkeen ja pitkän säilytyksen jälkeen.

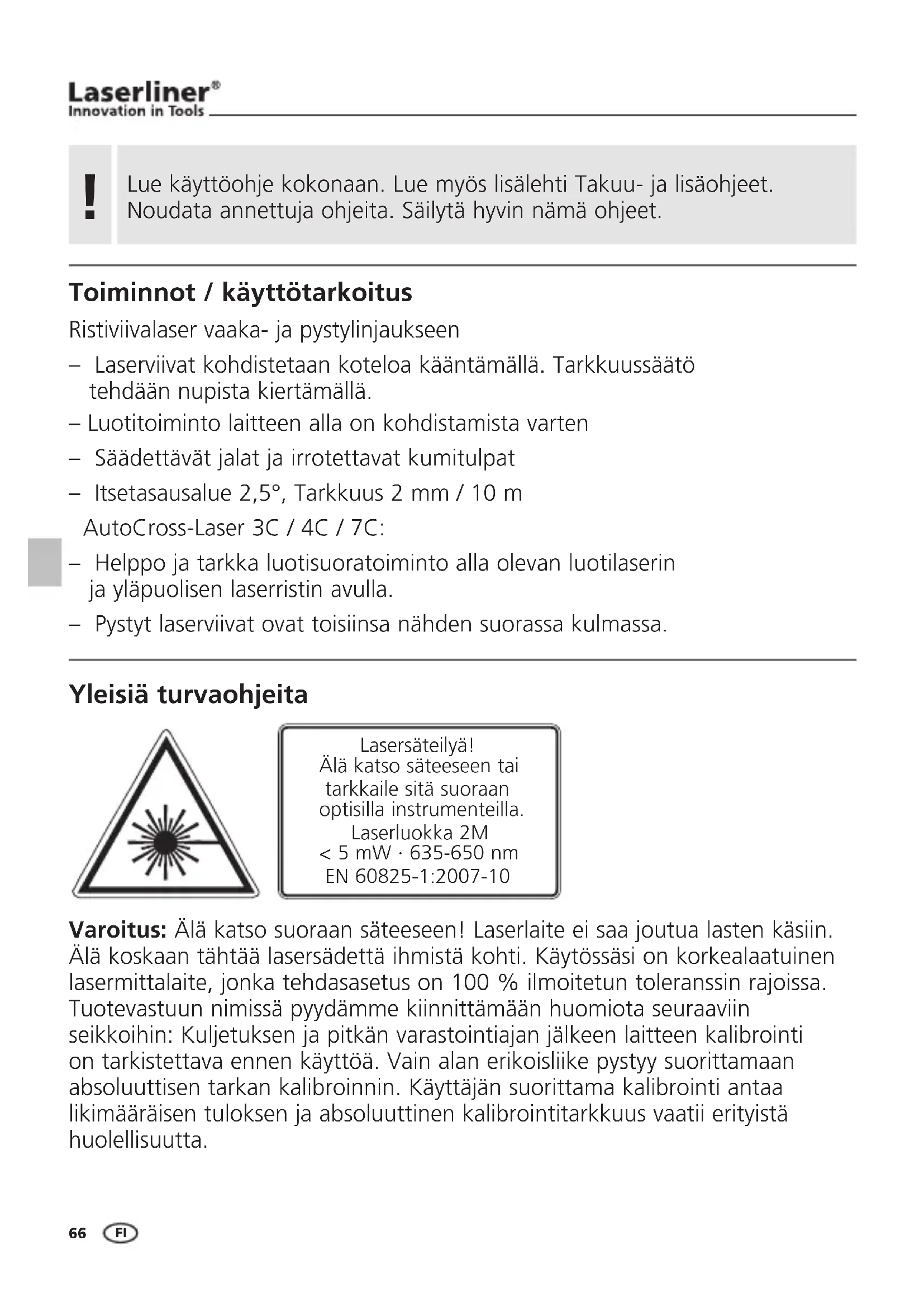

KÄYTTÖOHJE AutoCrossLaser 3C Plus Laserliner

Lue käyttöohje kokonaan. Lue myös lisälehti Takuu- ja lisäohjeet. Noudata annettuja ohjeita. Säilytä hyvin nämä ohjeet.

Toiminnot / käyttötarkoitus

Ristiviivalaser vaaka- ja pystylinjaukseen

• Laserviivat kohdistetaan koteloa kääntämällä. Tarkkuussäätö tehdään nupista kiertämällä.
  – Luotitoiminto laitteen alla on kohdistamista varten
• Säädettävät jalat ja irrotettavat kumitulpat
• Itsetasausalue 2,5°, Tarkkuus 2 mm / 10 m
  AutoCross-Laser 3C / 4C / 7C:

- Helppo ja tarkka luotisuoratoiminto alla olevan luotilaserin ja yläpuolisen laserristin avulla.

– Pystyt laserviivat ovat toisiinsa nähden suorassa kulmassa.

Yleisiä turvaohjeita

Lasersäteilyä! Älä katso säteeseen tai tarkkaile sitä suoraan optisilla instrumenteilla.

Laserluokka 2M < 5 mW · 635-650 nm EN 60825-1:2007-10

Varoitus: Älä katso suoraan säteeseen! Laserlaite ei saa joutua lasten käsiin. Älä koskaan tähtää lasersädettä ihmistä kohti. Käytössäsi on korkealaatuinen lasermittalaite, jonka tehdasasetus on 100 % ilmoitetun toleranssin rajoissa. Tuotevastuun nimissä pyydämme kiinnittämään huomiota seuraaviin seikkoihin: Kuljetuksen ja pitkän varastointiajan jälkeen laitteen kalibrointi on tarkistettava ennen käyttöä. Vain alan erikoisliike pystyy suorittamaan absoluuttisen tarkan kalibroinnin. Käyttäjän suorittama kalibrointi antaa likimääräisen tuloksen ja absoluuttinen kalibrointitarkkuus vaatii erityistä huolellisuutta.

Erityisiä tuoteominaisuuksia

LEVEL Laitteen automaattitasaus magneettisesti vaimennetulla heilurijärjestelmällä. Laite asetetaan perusasentoon ja tasaus tapahtuu automaattisesti.

"lock Transport LOCK (Kuljetuslukitus): Heilurijärjestelmässä on kuljetuksen ajaksi kytkettävä lukitus.

PowerBright LASER Erityisillä tehodiodeilla saadaan todella kirkkaat laserviivat laitteen PowerBright-tekniikalla. Laserviivat erottuvat pitkältäkin etäisyydeltä, kirkkaassa valossa ja tummilta pinnoilta.

RX-READY-tekniikalla varustettuja viivalasereita voi käyttää myös epäedullisissa valaistusolosuhteissa. Laserviiva sykkii korkealla taajuudella. Erityinen laservastaanotin tunnistaa viivan pitkänkin välimatkan päästä.

Laserien määrä ja järjestys

H = vaakalaser / V = pystylaser / D = luotilaser (downpoint)

AutoCross-Laser 2C 1H 1V 1D

AutoCross-Laser 4C 1H 3V 1D

AutoCross-Laser 3C 1H 2V 1D

AutoCross-Laser 7C 3H 4V 1D

1 Paristojen asennus

Avaa paristokotelon kansi (9) ja aseta paristot merkintöjen mukaisesti paikoilleen. Tarkista, että navat asettuvat oikein.

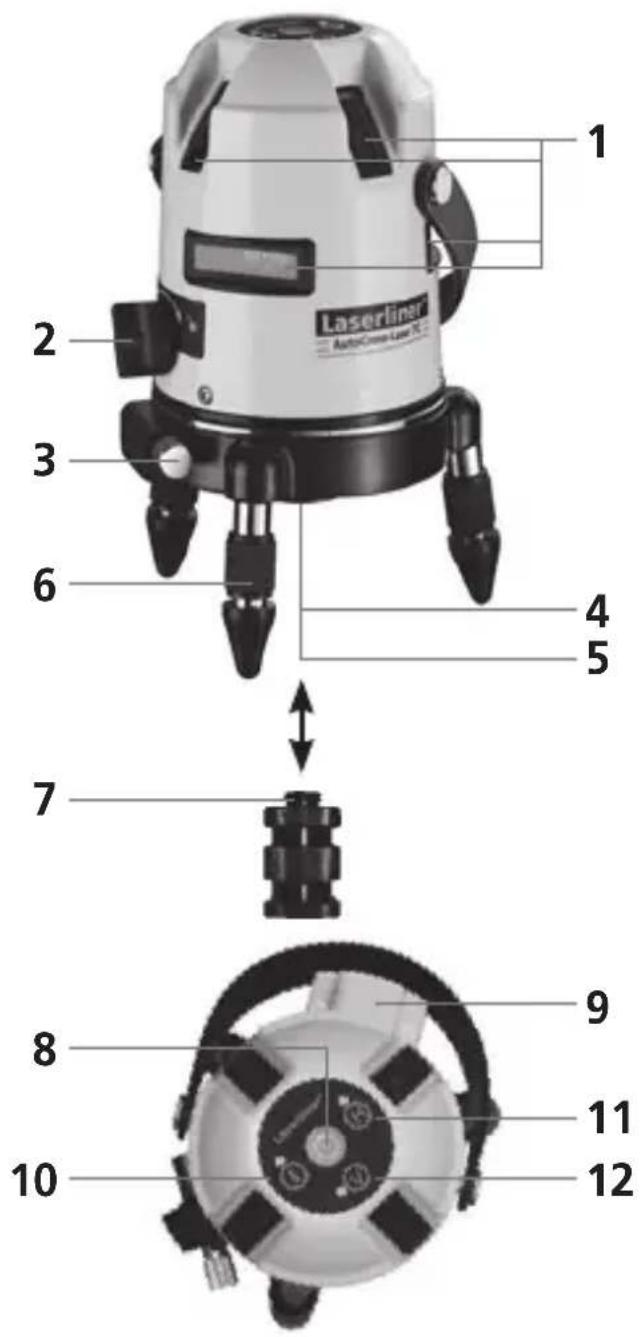

AutoCross-Laser 2C / 3C / 4C

1 Laserviivan lähtöikkunat
2 Käynnistys / Pysäytys; Kuljetuslukitus
3 Hienosäätöpyörä
4 5/8" kierreliitin (alasivulla)
5 Luotilaserin lähtö (alasivulla)

6 Säädettävät jalat ja irrotettavat kumitulpat

7 Kolmijalka-adapteri

8 Libelli laitteen karkeaa suuntausta varten / Low Bat.-näyttö: Pariston lataustila on alhainen, jos libelli vilkkuu

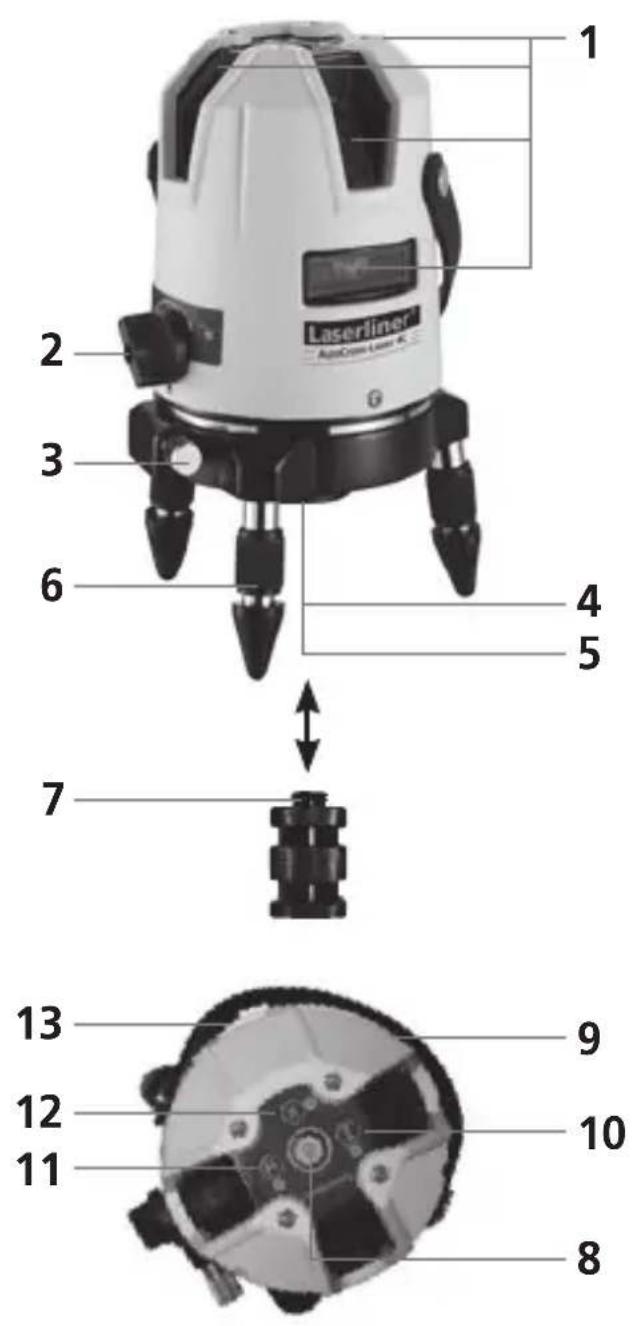

AutoCross-Laser 4C AutoCross-Laser 7C

9 Paristolokero
10 Käsivastaanotintila
11 Vaakasuorat laserviivat
12 Pystysuora laserviiva
13 Verkkolaitteen liitäntä (6V / 1000 mA, ei lataustoimintoa)

Kuljetusvauriot vältetään, kun laite lukitaan aina ennen kuljetusta kytkimellä (2).

2Vaaka- ja pystytasaus

Käännä kuljetuslukitus (2) oikealle ja avaa heilurin lukitus. Heilurijärjestelmä tasaa laserin automaattisesti. Vaakasuora laserviiva palaa jatkuvasti. Laserviivat voi kytkeä erikseen päälle/pois näppäimistä H ja V. Nyt voit linjata vaaka- tai pystysuoraan.

!

Laserien vilkkuminen on merkkinä siitä, että laite on liian vinossa asennossa (yli 2,5°). Asentoa tasataan säätöjaloilla (6) tai laite asetetaan suoremmalle pinnalle. Tasauksessa voidaan käyttää apuna libelliä (8).

3 Laserlinjojen asettaminen

Käännälaserlaitteen yläosaa alustallaan likimääräistä kohdistusta varten. Tarkka paikoitus tehdään sivuttaisella hienosäädöllä (3). Säätöjaloilla (6) laite voidaan asettaa myös kalteville pinnoille.

4 Käsivastaanotintila

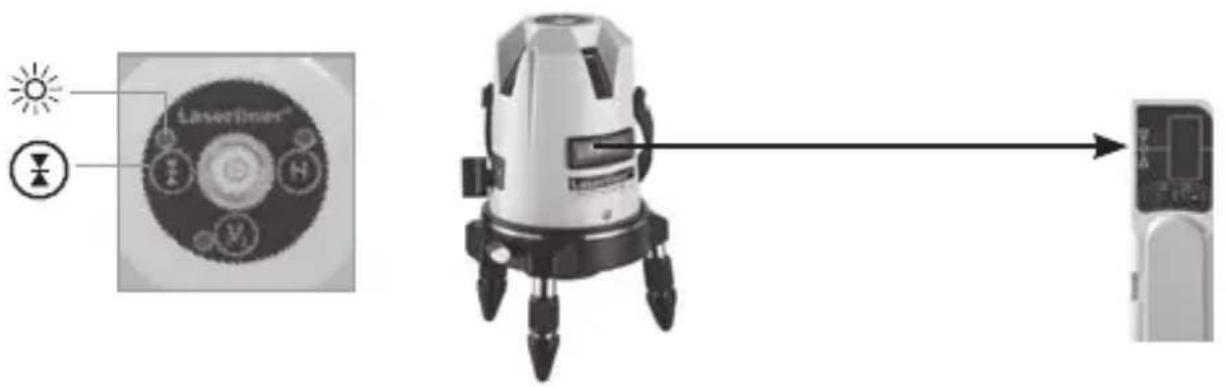

Valinnaisesti: Työskentely laservastaanottimella RX

Käytä laservastaanotinta RX (lisävaruste) linjaukseen pitkillä välimatkoilla ja silloin, kun laserviiva ei enää muuten näy.

Kun käytät laservastaanotinta, kytke viivalaser käsivastaanottimen painikkeella käsivastaanotintilaan. Laserviivat sykkivät nyt korkealla taajuudella. Laserviivoista tulee tummempia. Laservastaanotin tunnistaa laserviivat tästä sykkeestä.

!

Noudata vastaavan laservastaanottimen käyttöohjeita.

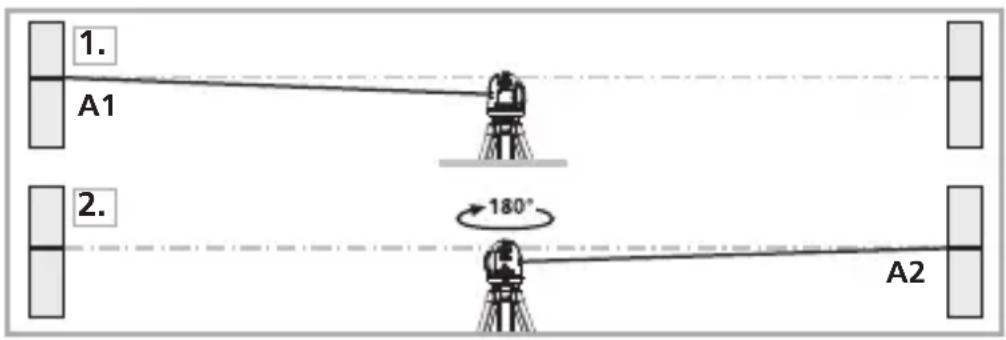

Kalibrointitarkistuksen valmistelutoimet:

Laserin kalibrointi on tarkistettavissa. Aseta laite kahden vähintään 5 metrin etäisyydellä olevan seinän väliin keskikohdalle. Käynnistä laite, avaa kuljetusvarmistus (Laserristi päällä). Optimaalinen tarkistustulos edellyttää kolmijalan käyttöä.

1. Merkitse piste A1 seinään.
2. Käännä laite 180° ja merkitse piste A2. Pisteiden A1 ja A2 välille muodostuu vaakasuuntainen referenssilinja. Kalibroinnin tarkistus.

Kalibroinnin tarkistus:

1. Aseta laite merkityn pisteen A1 korkeudella mahdollisimman lähelle seinää, suuntaa laite.
2. Käännä laitetta 180° ja merkitse piste A3. Pisteiden A2 ja A3 välinen erotus toleranssi.

Jos A2 ja A3 ovat toisistaan etäämmällä kuin 2 mm / 10 m, on säätö tarpeen. Ota yhteys paikalliseen laitetoimittajaan tai UMAREXLASERLINER huolto-osastoon.

Pystyviivan tarkistus:

Aseta laite n. 5 m:n etäisyydelle seinästä. Kiinnitä mittaluoti seinään 2,5 m:n pituisella langalla siten, että luoti pääsee vapaasti heilumaan. Käynnistä laite ja suuntaa pystysäde luotilangan kanssa. Tarkkuus on toleranssin rajoissa, kun laserviivan ja luotilangan välinen poikkeama on enintään ± 1,5 mm.

Vaakaviivan tarkistus:

Aseta laite n. 5 m:n etäisyydelle seinästä ja kytke laserristi. Merkitse piste B seinään. Käännä laserristiä n. 2,5 m oikealle ja merkitse piste C. Tarkista onko pisteestä C lähtevä vaakaviiva ± 2 mm:n tarkkuudella samalla korkeudella pisteen B kanssa. Toista toiminto laitetta uudelleen vasemmalle kääntämällä.

Tarkista säätö säännöllisesti ennen käyttöä sekä kuljetuksen ja pitkän säilytyksen jälkeen.

EY-määräykset ja hävittäminen

Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Tämä tuote on sähkölaite. Se on kierrätettävä tai hävitettävä vanhoja sähkö- ja elektroniikkalaitteita koskevan EY-direktiivin mukaan.

Lisätietoja, turvallisuus- yms. ohjeita:

www.laserliner.com/info

Tekniset tiedot (Tekniset muutokset mahdollisia)
Automaattitasausalue ± 2,5°
Tarkkuus ± 2 mm / 10 m
Lasersäteen aallonpituus, viivalaser / luotilaser	635 nm / 650 nm
Laserluokka / laserviivan lähtöteho	2M / < 5 mW(EN 60825-1:2007-10)
Laserluokka / luotilinjan lähtöteho	2 / < 1 mW(EN 60825-1:2007-10)
Virtalähde	3 x 1,5V AA
Paristojen käyttöikä ACL 2C / ACL 3C n. 16 h
Paristojen käyttöikä ACL 4C n. 12 h
Paristojen käyttöikä ACL 7C n. 9 h
Käyttölämpötila 0°C ... + 50°C
Varaston lämpötila -10°C ... + 70°C
Paino ACL 2C (sis. paristot) 1,2 kg
Paino ACL 3C / ACL 7C (sis. paristot) 1,4 kg
Paino ACL 4C (sis. paristot) 1,6 kg
Mitat ACL 2C (L x K x S) 110 x 185 x 115 mm
Mitat ACL 3C (L x K x S) 120 x 190 x 120 mm
Mitat ACL 4C / 7C (L x K x S) 120 x 195 x 130 mm

!

9 Compartimento de pilhas
10 Modo receptor portátil
11 Linhas de laser horizontais
12 Linhas de laser verticais
13 Verkkolaitteen liitäntä (6 V / 1000 mA, ei lataustoimintoa)
