AutoCrossLaser 3C Plus - Handverktyg Laserliner - Gratis bruksanvisning och manual

Typ	Korslinjelasernivå (handverktyg)
Modell	AutoCrossLaser 3C Plus
Varumärke	Laserliner
Lasrar	1 horisontell, 2 vertikala, 1 lod (nedåtpunktering)
Laservåglängd	635 nm (linjelaser) / 650 nm (lodlaser)
Laserklass	2M (linje) / 2 (lod)
Uteffekt	< 5 mW (linje) / < 1 mW (lod)
Självnivelleringsområde	± 2,5°
Precision	± 2 mm / 10 m
Strömförsörjning	3 x 1,5V AA-batterier
Drifttid	Cirka 16 timmar
Driftstemperatur	0°C till +50°C
Förvaringstemperatur	-10°C till +70°C
Vikt (inkl. batterier)	1,4 kg
Mått (B x H x D)	120 x 190 x 120 mm
Monteringsgänga	5/8" (botten)
Specialfunktioner	PowerBright-teknik, RX-READY, noniejustering, justerbara fötter, pendellås, stativadapter
Batteriindikator	Varning för låg batterinivå via blinkande vattenpass
Kalibreringskontroll	Användarutförd med 2-väggsmetoden
Säkerhet	Klass 2M-laser, titta inte in i strålen, håll borta från barn
Underhåll	Kontrollera kalibreringen regelbundet, rengör med mjuk trasa, förvara på torr plats
Överensstämmelse	CE, WEEE-direktivet

Vanliga frågor - AutoCrossLaser 3C Plus Laserliner

Hur slår jag på AutoCrossLaser 3C Plus?

Vrid transportfästet (2) medurs för att lossa pendellåset. Enheten självnivellerar och den horisontella lasern lyser konstant. Använd H- och V-knapparna för att slå på/av enskilda lasrar.

Vad ska jag göra om lasrarna blinkar kontinuerligt?

Blinkande indikerar att enheten är utanför sitt självnivelleringsområde (±2,5°). Använd de justerbara fötterna (6) för att nivellera enheten eller placera den på en jämnare yta. Det runda vattenpasset (8) hjälper med ungefärlig inriktning.

Hur kan jag kontrollera kalibreringen av lasernivån?

Placera enheten mitt emellan två väggar minst 5 m från varandra. Markera punkterna A1 och A2, flytta sedan enheten nära en vägg och markera A3. Skillnaden mellan A2 och A3 bör vara ≤ 2 mm per 10 m. Om inte, kontakta service.

Kan jag använda AutoCrossLaser 3C Plus med en lasermottagare?

Ja, tryck på knappen för handmottagarläge (10) för att växla till pulserande läge. Laserlinjerna blir mörkare men kan detekteras av kompatibla RX-lasermottagare för långa avstånd eller starkt ljus.

Hur byter jag batterierna?

Öppna batterifacket (9) på undersidan. Sätt i 3 x 1,5V AA-batterier enligt polaritetssymbolerna. Stäng facket. Varning för låg batterinivå visas med ett blinkande vattenpass (8).

Vad är transportlåset och hur använder jag det?

Transportfästet (2) låser pendelsystemet. Vrid alltid moturs för att låsa pendeln innan du flyttar eller förvarar enheten för att förhindra skador. Stäng av enheten först.

Hur noggrann är AutoCrossLaser 3C Plus?

Enheten har en precision på ± 2 mm per 10 m. Självnivelleringsområdet är ±2,5°. Regelbundna kalibreringskontroller säkerställer noggrannhet. Den vertikala linjens noggrannhet kan kontrolleras med ett lod med en avvikelse ≤ ±1,5 mm.

Vad är PowerBright- och RX-READY-teknikerna?

PowerBright använder högeffektsdioder för superstarka laserlinjer synliga över långa avstånd och i starkt ljus. RX-READY får laserlinjerna att pulsera med hög frekvens för detektering av lasermottagare under ogynnsamma ljusförhållanden.

Kan jag använda AutoCrossLaser 3C Plus utomhus?

Ja, men sikten kan minska i starkt solljus. Användning av handmottagarläget med en lasermottagare rekommenderas för utomhusbruk över långa avstånd. Enheten fungerar i temperaturer från 0°C till +50°C.

Hur rengör och underhåller jag lasernivån?

Håll laserfönstren rena med en mjuk, torr trasa. Använd inte lösningsmedel. Förvara enheten på en torr plats med pendeln låst. Kontrollera kalibreringen före användning, efter transport och efter lång förvaring.

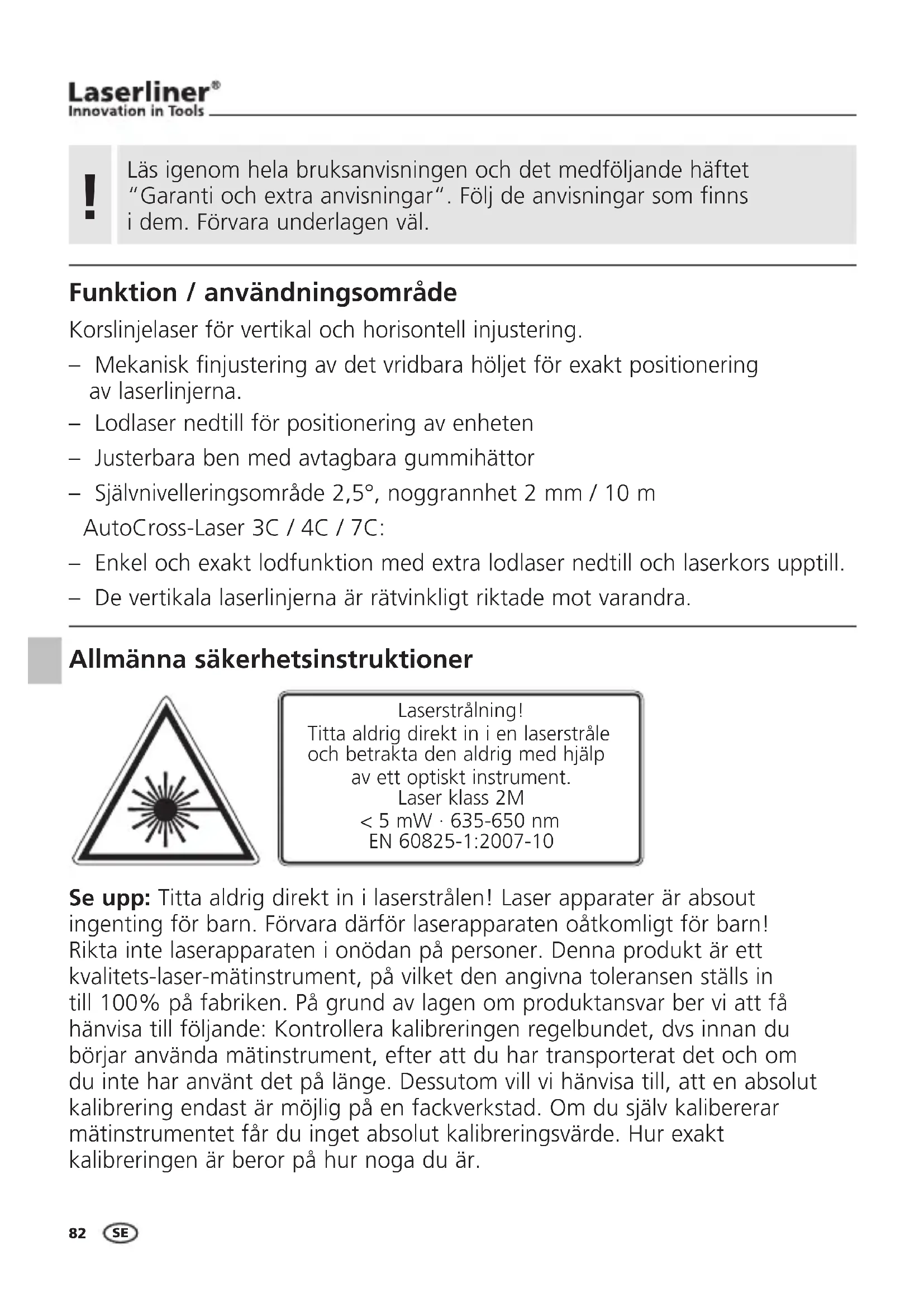

BRUKSANVISNING AutoCrossLaser 3C Plus Laserliner

Läs igenom hela bruksanvisningen och det medföljande häftet "Garanti och extra anvisningar". Följ de anvisningar som finns i dem. Förvara underlagen väl.

Funktion / användningsområde

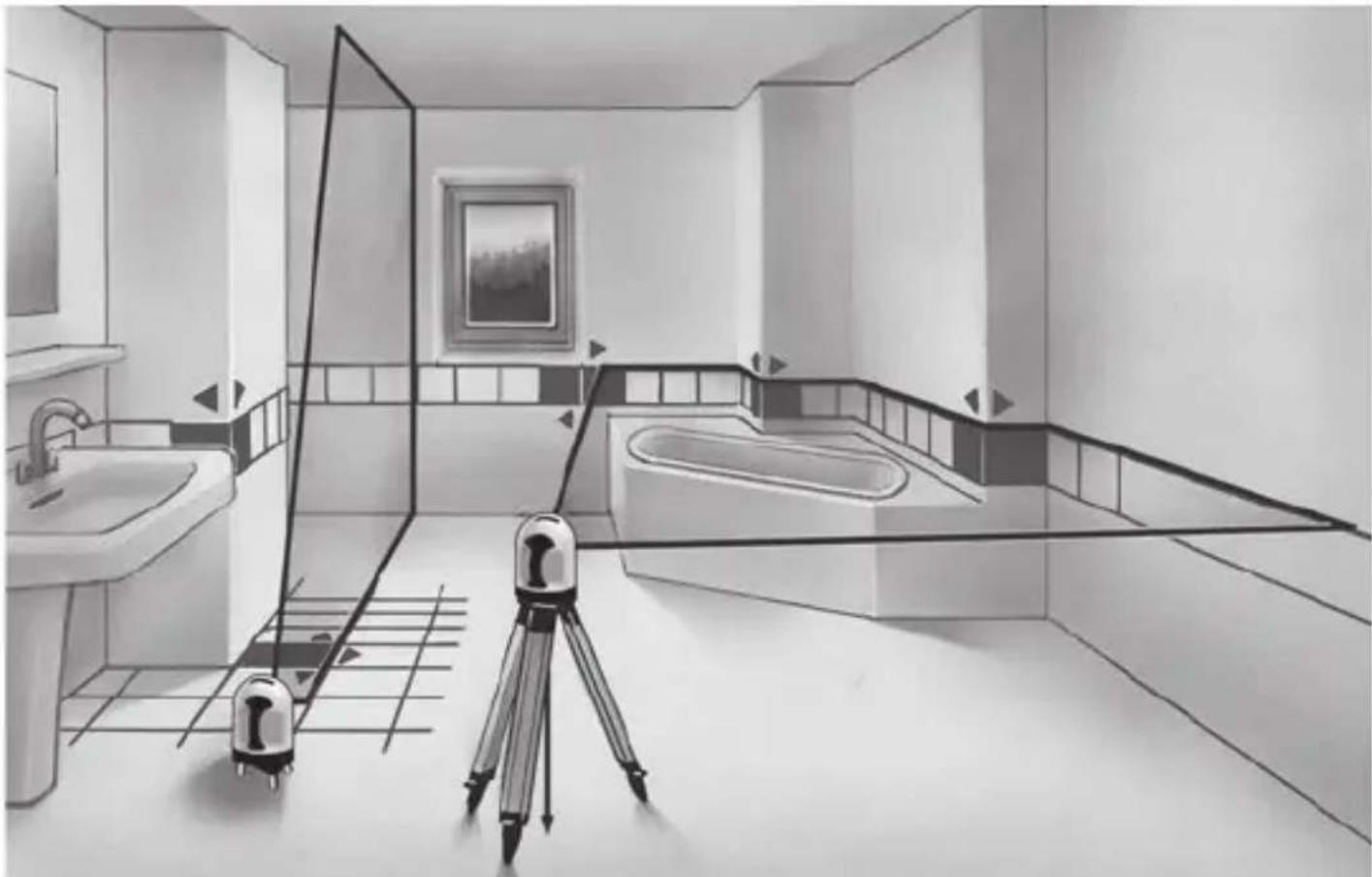

Korslinjelaser för vertikal och horisontell injustering.

• Mekanisk finjustering av det vridbara höljet för exakt positionering av laserlinjerna.
• Lodlaser nedtill för positionering av enheten
• Justerbara ben med avtagbara gummihättor
  – Självnivelleringsområde 2,5°, noggrannhet 2 mm / 10 m

AutoCross-Laser 3C / 4C / 7C:

• Enkel och exakt lodfunktion med extra lodlaser nedtill och laserkors upptill.
• De vertikala laserlinjerna är rätvinkligt riktade mot varandra.

Allmänna säkerhetsinstruktioner

Laserstrålning! Titta aldrig direkt in i en laserstråle och betrakta den aldrig med hjälp av ett optiskt instrument.

Laser klass 2M < 5 mW · 635-650 nm EN 60825-1:2007-10

Se upp: Titta aldrig direkt in i laserstrålen! Laser apparater är absolut ingenting för barn. Förvara därför laserapparaten oåtkomligt för barn! Rikta inte laserapparaten i onödan på personer. Denna produkt är ett kvalitets-laser-mätinstrument, på vilket den angivna toleransen ställs in till 100% på fabriken. På grund av lagen om produktansvar ber vi att få hänvisa till följande: Kontrollera kalibreringen regelbundet, dvs innan du börjar använda mätinstrument, efter att du har transporterat det och om du inte har använt det på länge. Dessutom vill vi hänvisa till, att en absolut kalibrering endast är möjlig på en fackverkstad. Om du själv kalibererar mätinstrumentet får du inget absolut kalibreringsvärde. Hur exakt kalibreringen är beror på hur noga du är.

Speciella produktegenskaper

Automatisk uppriktning av apparaten genom ett magnetdämpat pendelsystem. Apparaten sätts i grundinställning och riktar upp sig själv.

Transport-LOCK: Apparaten skyddas vid transport av ett

pendellås.

Enheter med PowerBright-teknik har högeffektiva dioder som projicerar ljusstarka, tydliga laserlinjer. Laserlinjerna är synliga även på längre avständ, i dagsljus och på mörka ytor.

Enheter som är märkta som RX-Ready är lämpliga att använda i ofördelaktiga ljusförhållanden. Laserlinjen pulserar vid en hög frekvens och detta kan fångas upp av lasermottagare på långa avständ.

Antal och placering av lasern

H = horisontell laser / V = vertikal laser / D = lodlaser (pekar neråt)

AutoCross-Laser 2C

1H 1V 1D

AutoCross-Laser 4C

1H 3V 1D

AutoCross-Laser 3C

1H 2V 1D

AutoCross-Laser 7C

3H 4V 1D

1sättning av batterier

Öppna batterifacket (9) och lägg i batterier enligt installationssymbolerna.

Tänk på att vända batteriernas poler åt rätt håll.

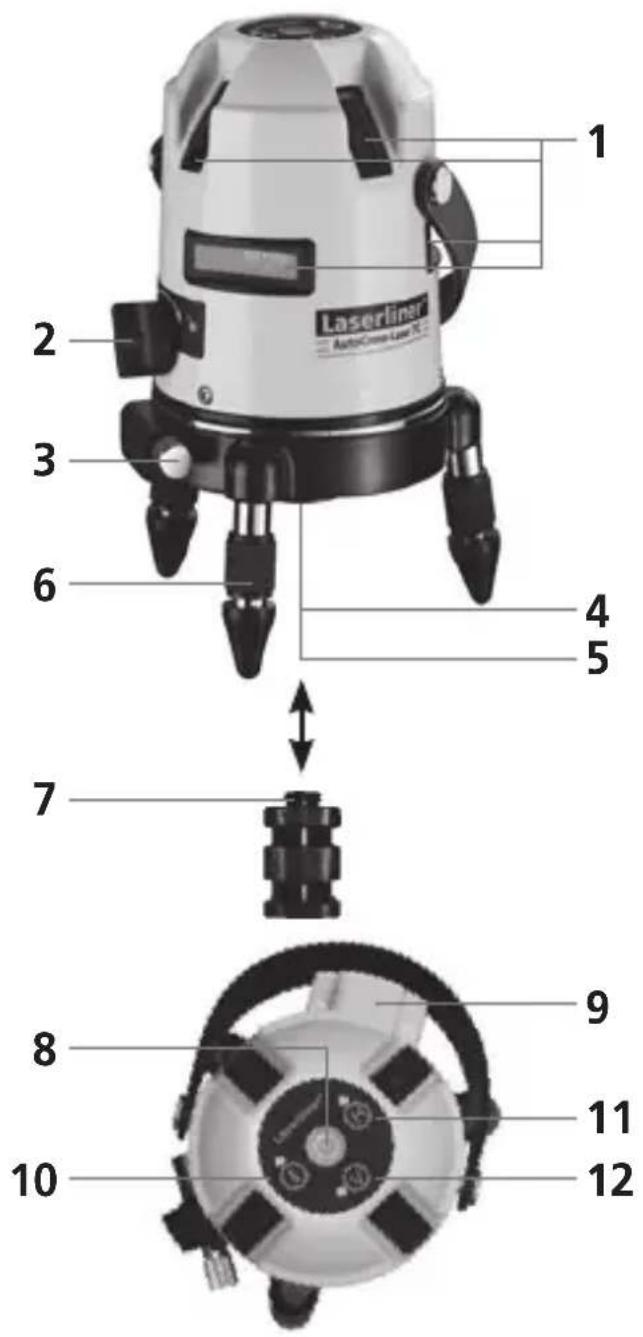

AutoCross-Laser 2C / 3C / 4C

1 Laseröppning
2 Strömbrytare PÅ/AV; Transportsäkring
3 Fininställning i sidled
4 5/8" gänga (undersidan)
5 Utgång lodlaser (undersidan)

6 Justerbara ben med avtagbara gummihättor

7 Stativfäste

8 Libell för grov injustering / Låg batteriladdning-indikator: Batteriladdningen är låg, om libellen blinkar

9 Batterifack

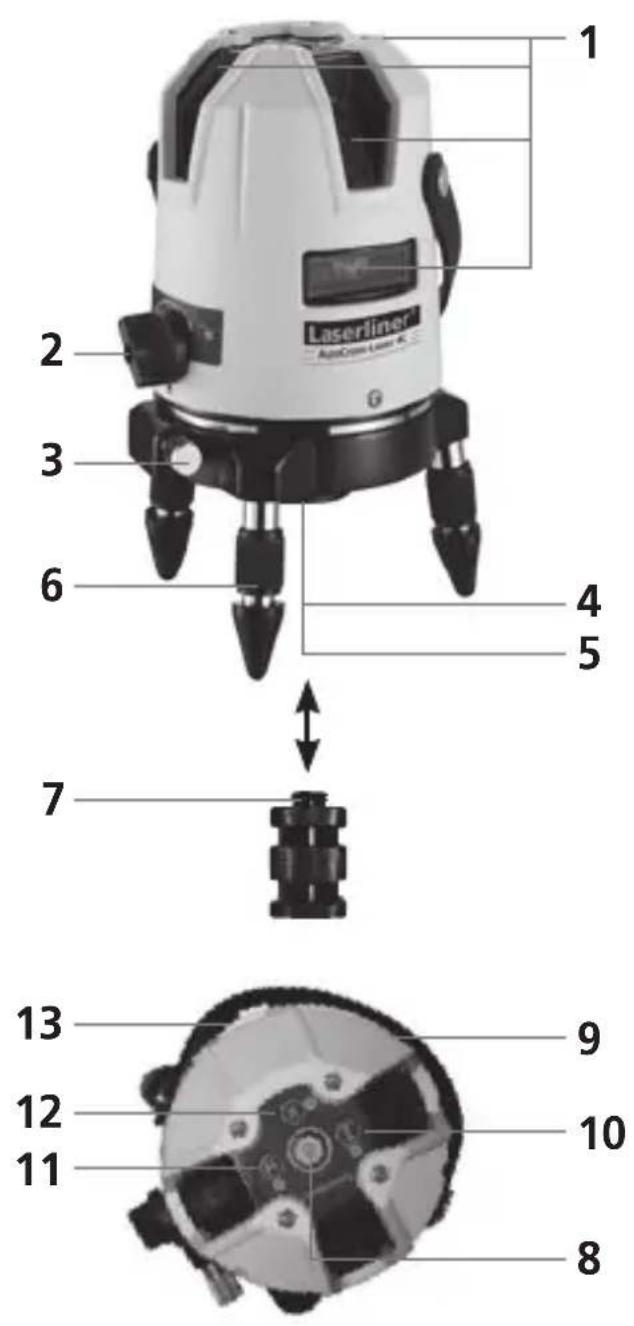

AutoCross-Laser 4C AutoCross-Laser 7C

10 Handmottagarläge
11 Horisontell laserlinje
12 Vertikal laserlinje
13 Anslutningsuttag för nätdel (6 V/1 000 mA, ingen laddningsfunktion

!

Stäng alltid av enheten med transportsäkringen (2) inför en transport, så att den skyddas mot skador.

2 Horisontell och vertikal nivellering

Vrid transportsäkringen (2) åt höger och lossa pendellåset. Nu justeras lasrarna in automatiskt via pendelsystemet och den horisontella lasern lyser konstant. Lasrarna går att slå på och stänga av enskilt med knapparna H och V. Nu kan horisontell respektive vertikal nivellering göras.

!

Laserstrålarna blinkar om enheten inte har placerats i våg (utanför 2,5 °). Rikta då upp korslinjelasern med hjälp av de justerbara fötterna (6) eller ställ den på en mer vågrät yta. Doslibellen (8) funger då enbart som orientering.

3 Positionera laserlinjer

Det går att vrida korslinjelaserns överdel på sockeln för att göra en grov injustering. Den exakta positioneringen kan fastställas med hjälp av Fininställning i sidled (3). De justerbara fötterna (6) möjliggör en uppställning av enheten på lutande ytor.

4 📄️ READY Handmottagarläge

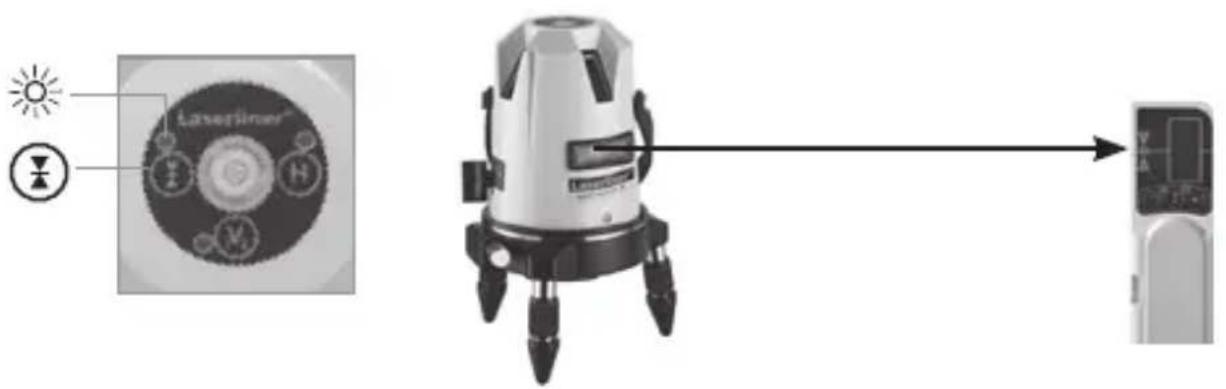

Tillval: Arbete med lasermottagaren RX

Använd en lasermottager RX (tillval) för nivellering vid stora avständ eller för laserlinjer som inte längre syns.

Ställ linjelasern med hjälp av knappen Handmottagarläge i handmottagarläget för att arbeta med lasermottagaren. Nu pulserar laserlinjerna med en hög frekvens och laserlinjerna blir mörkare. Lasermottagaren identifi erar laserlinjerna genom pulseringen.

!

Beakta bruksanvisningen till den aktuella lasermottagaren.

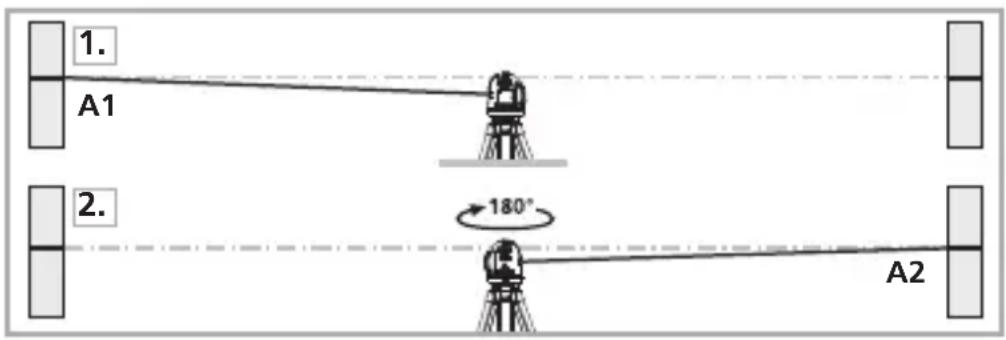

Förbereda kalibreringskontroll:

Du kan kontrollera kalibreringen av lasern. Sätt upp enheten mitt emellan två väggar som är minst fem meter från varandra. Slå på enheten för att frigöra transportsäkringen (laserkors på). För optimal kontroll skall ett stativ användas.

1. Markera punkten A1 på väggen.
2. Vrid enheten 180° och markera punkten A2. Mellan A1 och A2 har du nu en horisontell referens.

Kalibreringskontroll:

1. Ställ enheten så nära väggen som möjligt i höjd med den markerade punkten A1.

2. Vrid enheten 180° och markera punkten A3. Differensen mellan A2 och A3 är toleransen.

Om A2 och A3 ligger mer än 2 mm / 10 m från varandra behöver enheten justeras. Kontakta er återförsäljare eller vänd er till serviceavdelningen på UMAREX-LASERLINER.

Kontroll av den lodräta linjen:

Ställ upp enheten cirka fem meter från en vägg. Fäst ett lod på väggen med ett 2,5 meter långt snöre så att lodet kan pendla fritt. Slå på enheten och rikta den lodräta lasern mot lodsnöret. Noggrannheten ligger inom toleransen när avvikelsen mellan laserlinjen och lodsnöret inte är större än ± 1,5 mm.

Kontroll av den horisontella linjen:

Ställ upp enheten cirka fem meter från en vägg och slå på laserkorset. Markera punkt B på väggen. Sväng laserkorset cirka 2,5 m åt höger och markera punkt C. Kontrollera om den vågräta linjen från punkt C ligger inom ± 2 mm i höjdled jämfört med punkt B. Upprepa proceduren vid svängning åt vänster.

Justeringen bör kontrolleras regelbundet, såsom före användning samt efter transport och längre förvaring.

EU-bestämmelser och kassering

Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU.

Den här produkten är en elektrisk apparat och den måste sopsorteras enligt det europeiska direktivet för uttjänta el- och elektronikapparater.

Ytterligare säkerhets- och extra anvisningar på: www.laserliner.com/info

Tekniska data (Tekniska ändringar förbehålls)
Självnivelleringsområde ± 2,5°
Noggrannhet ± 2 mm / 10 m
Laservåglängd för linjelaser / lodlaser	635 nm / 650 nm
Laserklass / utgångseffekt för linjelaser	2M / < 5 mW(EN 60825-1:2007-10)
Laserklass / utgångseffekt för lodlaser	2 / < 1 mW(EN 60825-1:2007-10)
Strömförsörjning	3 x 1,5V AA
Användningstid ACL 2C / ACL 3C cirka 16 tim
Användningstid ACL 4C cirka 12 tim
Användningstid ACL 7C cirka 9 tim
Arbetstemperatur 0°C ... + 50°C
Förvaringstemperatur -10°C ... + 70°C
Vikt ACL 2C (inklusive batteri) 1,2 kg
Vikt ACL 3C / ACL 7C (inklusive batteri) 1,4 kg
Vikt ACL 4C (inklusive batteri) 1,6 kg
Mått ACL 2C (B x H x D) 110 x 185 x 115 mm
Mått ACL 3C (B x H x D) 120 x 190 x 120 mm
Mått ACL 4C / 7C (B x H x D) 120 x 195 x 130 mm
