Type product	Kruislijnlaser (handgereedschap)
Model	AutoCrossLaser 3C Plus
Merk	Laserliner
Lasers	1 horizontaal, 2 verticaal, 1 loodrecht (neerwaarts)
Lasergolflengte	635 nm (lijnlaser) / 650 nm (loodrechtlaser)
Laserklasse	2M (lijn) / 2 (loodrecht)
Uitgangsvermogen	< 5 mW (lijn) / < 1 mW (loodrecht)
Zelfnivelleringsbereik	± 2,5°
Nauwkeurigheid	± 2 mm / 10 m
Voeding	3 x 1,5V AA-batterijen
Werktijd	Ongeveer 16 uur
Bedrijfstemperatuur	0°C tot +50°C
Opslagtemperatuur	-10°C tot +70°C
Gewicht (incl. batterijen)	1,4 kg
Afmetingen (B x H x D)	120 x 190 x 120 mm
Bevestigingsdraad	5/8" (onder)
Speciale kenmerken	PowerBright-technologie, RX-READY, noniusverstelling, verstelbare voeten, pendelvergrendeling, statiefadapter
Batterij-indicator	Waarschuwing bij lage batterij via knipperende waterpas
Kalibratiecontrole	Uit te voeren door gebruiker met de 2-wandenmethode
Veiligheid	Klasse 2M-laser, niet in de straal staren, buiten bereik van kinderen houden
Onderhoud	Kalibratie regelmatig controleren, reinigen met zachte doek, droog bewaren
Naleving	CE, WEEE-richtlijn

Veelgestelde vragen - AutoCrossLaser 3C Plus Laserliner

Hoe schakel ik de AutoCrossLaser 3C Plus in?

Draai de transportvergrendeling (2) met de klok mee om de pendelvergrendeling los te maken. Het apparaat zal zichzelf nivelleren en de horizontale laser blijft constant branden. Gebruik de H- en V-knoppen om afzonderlijke lasers aan/uit te schakelen.

Wat moet ik doen als de lasers continu knipperen?

Knipperen geeft aan dat het apparaat zich buiten zijn zelfnivelleringsbereik (±2,5°) bevindt. Gebruik de verstelbare voeten (6) om het apparaat waterpas te zetten of plaats het op een vlakkere ondergrond. De ronde waterpas (8) helpt bij de grove uitlijning.

Hoe kan ik de kalibratie van het laserniveau controleren?

Plaats het apparaat halverwege tussen twee muren op minimaal 5 m afstand. Markeer punten A1 en A2, verplaats het apparaat vervolgens dicht bij een muur en markeer A3. Het verschil tussen A2 en A3 moet ≤ 2 mm per 10 m zijn. Zo niet, neem dan contact op met de service.

Kan ik de AutoCrossLaser 3C Plus gebruiken met een laserontvanger?

Ja, druk op de handontvangermodusknop (10) om over te schakelen naar pulserende modus. De laserlijnen worden donkerder, maar kunnen worden gedetecteerd door compatibele RX-laserontvangers voor lange afstanden of helder licht.

Hoe vervang ik de batterijen?

Open het batterijvak (9) aan de onderkant. Plaats 3 x 1,5V AA-batterijen volgens de polariteitssymbolen. Sluit het vak. De waarschuwing voor lage batterij wordt aangegeven door een knipperende waterpas (8).

Wat is de transportvergrendeling en hoe gebruik ik deze?

De transportvergrendeling (2) vergrendelt het pendelsysteem. Draai deze altijd tegen de klok in om de pendel te vergrendelen voordat u het apparaat verplaatst of opbergt om schade te voorkomen. Schakel het apparaat eerst uit.

Hoe nauwkeurig is de AutoCrossLaser 3C Plus?

Het apparaat heeft een nauwkeurigheid van ± 2 mm per 10 m. Zelfnivelleringsbereik is ±2,5°. Regelmatige kalibratiecontroles waarborgen de nauwkeurigheid. De verticale lijnnauwkeurigheid kan worden gecontroleerd tegen een schietlood met een afwijking ≤ ±1,5 mm.

Wat zijn PowerBright- en RX-READY-technologieën?

PowerBright maakt gebruik van krachtige diodes voor superheldere laserlijnen die zichtbaar zijn over lange afstanden en bij fel licht. RX-READY laat de laserlijnen pulseren op hoge frequentie voor detectie door laserontvangers bij ongunstige lichtomstandigheden.

Kan ik de AutoCrossLaser 3C Plus buitenshuis gebruiken?

Ja, maar de zichtbaarheid kan verminderd zijn in fel zonlicht. Het gebruik van de handontvangermodus met een laserontvanger wordt aanbevolen voor buitengebruik over lange afstanden. Het apparaat werkt bij temperaturen van 0°C tot +50°C.

Hoe reinig en onderhoud ik het laserniveau?

Houd de laserramen schoon met een zachte, droge doek. Gebruik geen oplosmiddelen. Bewaar het apparaat op een droge plaats met de pendel vergrendeld. Controleer de kalibratie vóór gebruik, na transport en na langdurige opslag.

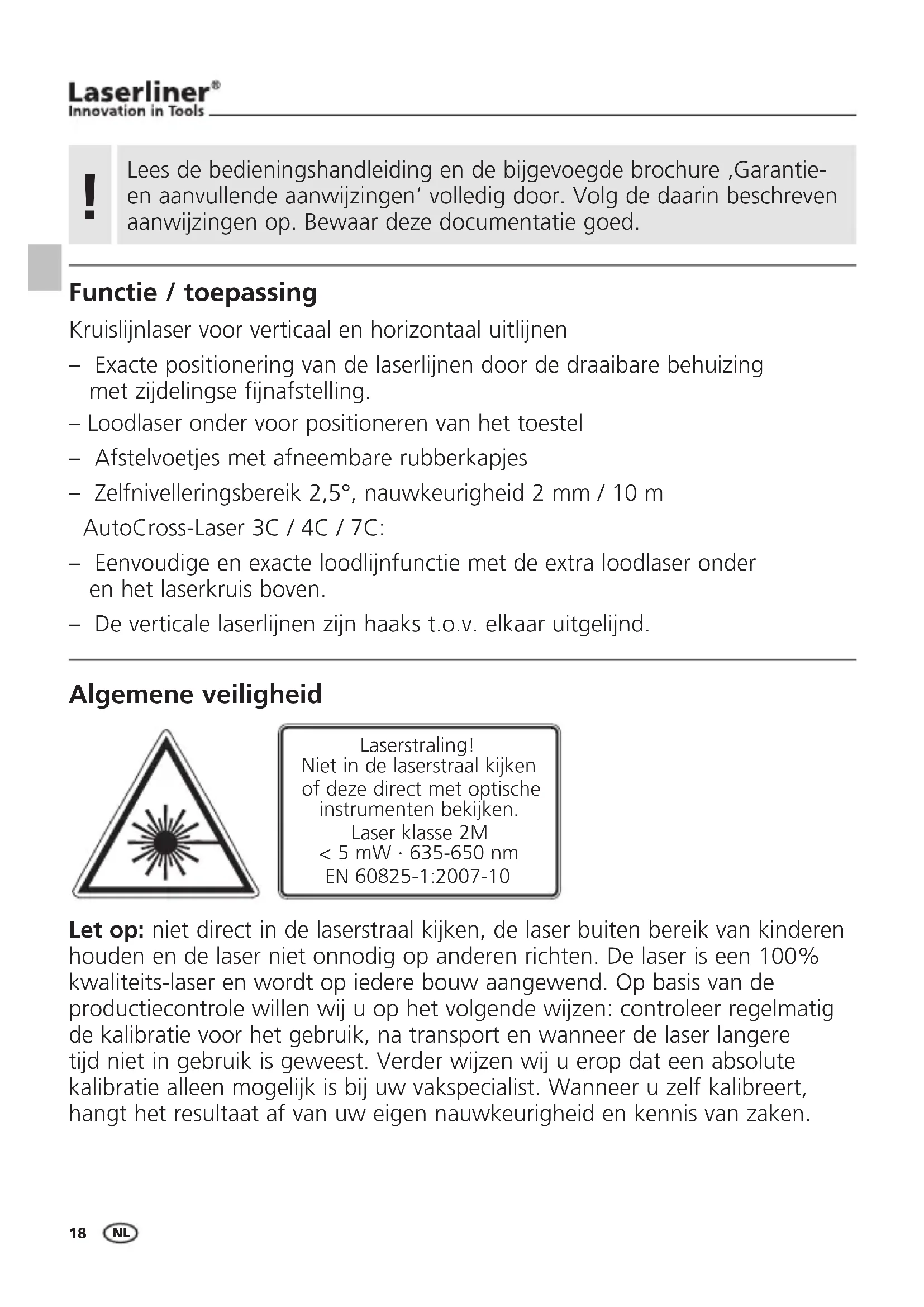

GEBRUIKSAANWIJZING AutoCrossLaser 3C Plus Laserliner

Lees de bedieningshandleiding en de bijgevoegde brochure, Garantie- en aanvullende aanwijzingen' volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie goed.

Functie / toepassing

Kruislijnlaser voor verticaal en horizontaal uitlijnen

• Exacte positionering van de laserlijnen door de draaibare behuizing met zijdelingse fijnafstelling.
• Loodlaser onder voor positioneren van het toestel
• Afstelvoetjes met afneembare rubberkapjes
• Zelfnivelleringsbereik 2,5°, nauwkeurigheid 2 mm / 10 m
  AutoCross-Laser 3C / 4C / 7C:
• Eenvoudige en exacte loodlijnfunctie met de extra loodlaser onder en het laserkruis boven.
• De verticale laserlijnen zijn haaks t.o.v. elkaar uitgelijnd.

Algemene veiligheid

Laserstraling! Niet in de laserstraal kijken of deze direct met optische instrumenten bekijken.

Laser klasse 2M < 5 mW · 635-650 nm EN 60825-1:2007-10

Let op: niet direct in de laserstraal kijken, de laser buiten bereik van kinderen houden en de laser niet onnodig op anderen richten. De laser is een 100% kwaliteits-laser en wordt op iedere bouw aangewend. Op basis van de productiecontrole willen wij u op het volgende wijzen: controleer regelmatig de kalibratie voor het gebruik, na transport en wanneer de laser langere tijd niet in gebruik is geweest. Verder wijzen wij u erop dat een absolute kalibratie alleen mogelijk is bij uw vakspecialist. Wanneer u zelf kalibreert, hangt het resultaat af van uw eigen nauwkeurigheid en kennis van zaken.

Speciale functies van het product

LEVEL Automatische uitlijning van het apparaat door middel van een magnetisch gedempt pendelsysteem. Het apparaat wordt in de uitgangspositie gebracht en lijnt zelfstandig uit.

^1 lock Transport LOCK: Het apparaat wordt bij het transport beschermd d.m.v. een pendelvergrendeling.

Speciale hoogvermogensdioden produceren dubbel zo felle laserlijnen. Deze blijven zichtbaar over langere afstand, bij fel omgevingslicht en op donkere oppervlakken.

Met de RX-READY-technologie kunnen lijnlasers ook bij ongunstige lichtomstandigheden worden gebruikt. De laserlijnen pulseren dan met een hoge frequentie en worden door speciale laserontvangers op grote afstanden geregistreerd.

Aantal en richting van de laser

1Plaatsen van de batterijen

Batterijvak (9) openen en de batterijen volgens de installatie-symbolen inleggen. Let daarbij op de correcte polarisatie

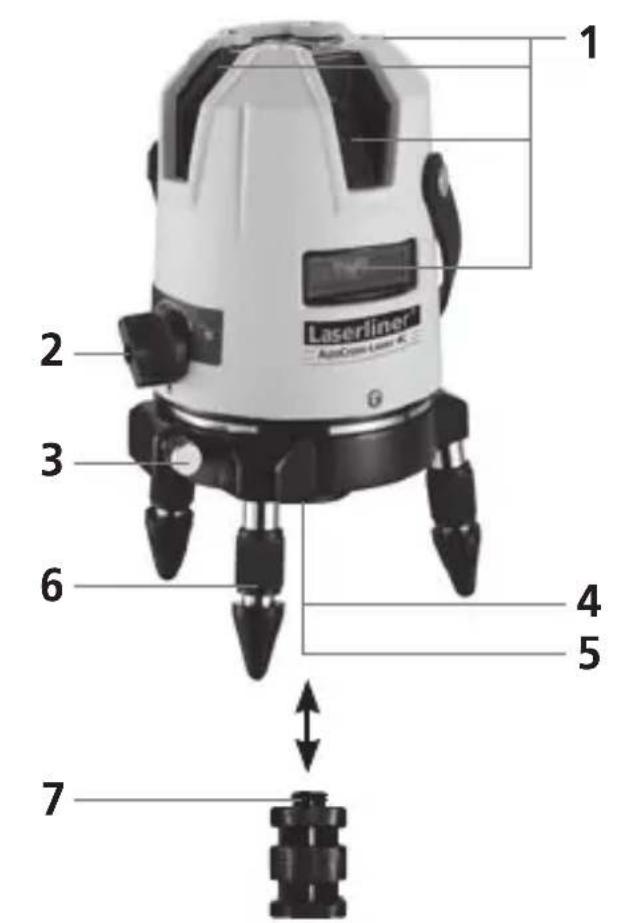

AutoCross-Laser 2C / 3C / 4C

1 Laseruitlaat
2 AAN- / UIT-schakelaar; Transportbeveiliging
3 Knop voor fijnafstelling
4 5/8" schroefdraad (onderzijde)
5 Loodstraal uitgang (onderzijde)

6 Afstelvoetjes met afneembare rubberkapjes
7 Statiefadapter
8 Libel voor de grove uitlijning / Low bat.-indicatie: Batterijlading gering als de libel knippert
9 Batterijvakje

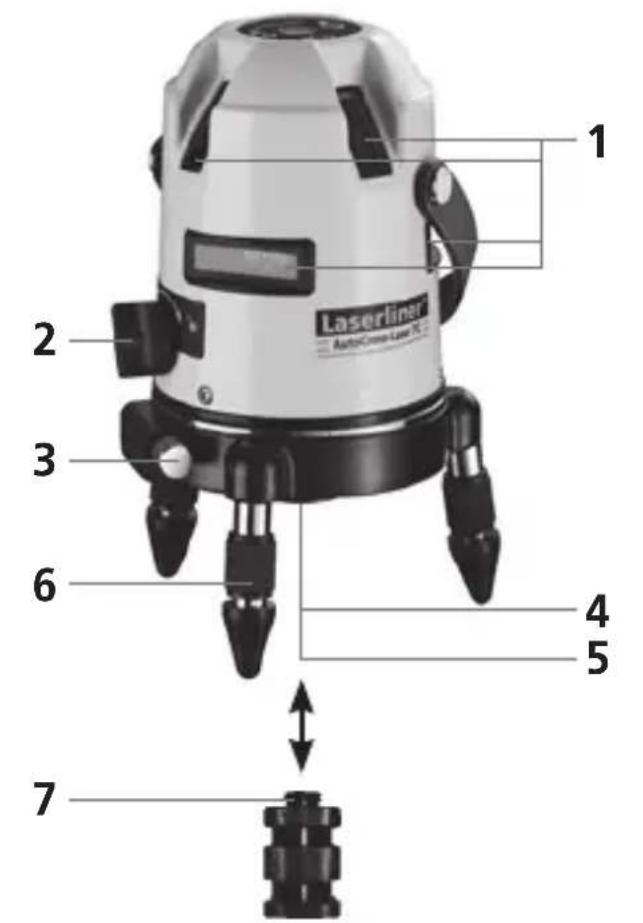

AutoCross-Laser 4C AutoCross-Laser 7C

10 Handontvangermodus
11 Horizontale laserlijnen
12 Verticale laserlijn
13 Aansluitbus vor netadapter (6 V / 1000 mA, geen laadfunctie)

!

Bij transport altijd de transportbescherming instellen (2), daarmee voorkomt u transportschade.

2 Horizontaal en verticaal nivelleren

Draai de transportbeveiliging (2) naar rechts en ontgrendel de pendelvergren- deling. Nu worden de lasers automatisch uitgelijnd door het pendelsysteem en de horizontale laser brandt constant. De lasers kunnen afzonderlijk met de toetsen H en V in- en uitgeschakeld worden. Daarna kunt u horizontaal resp. verticaal nivelleren.

Wanneer het apparaat te scheef wordt opgesteld (buiten de 2,5 graden) knipperen de lasers. Dan moet u het apparaat met de uitrichtvoeten (6) uitrichten op een vlakkere ondergrond, de libelle (8) dient daarbij ter ondersteuning.

3 Laserlijnen positioneren

Het bovendeel van het laserapparaat kan voor de grove uitlijning van de laser op de sokkel draaien. De exacte positionering kan met de fijnafstelling opzij (3) worden vastgelegd. Dankzij de afstelvoetjes (6) kan het apparaat op schuine oppervlakken worden geplaatst.

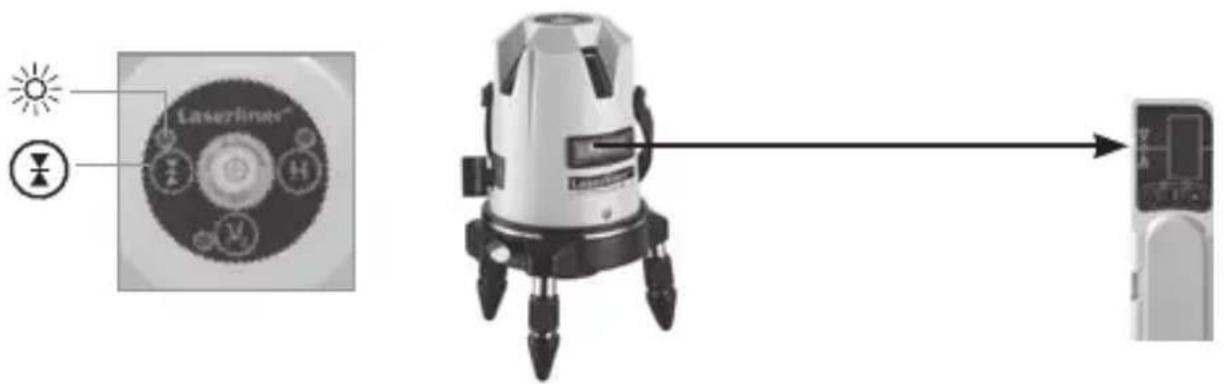

4 RX READY Handontvangermodus

Optioneel: Werken met de laserontvanger RX

Gebruik een laserontvanger RX (optioneel) voor het nivelleren op grote afstanden of in geval van niet meer zichtbare laserlijnen.

Voor werkzaamheden met de laserontvanger schakelt u de lijnlaser met de toets in de handontvangermodus (10). Nu pulseren de laserlijnen met een hoge frequentie en de laserlijnen worden donkerder. De laserontvanger RX kan de laserlijnen dankzij het pulseren registreren.

Neem de gebruiksaanwijzing van de dienovereenkomstige laserontvanger in acht.

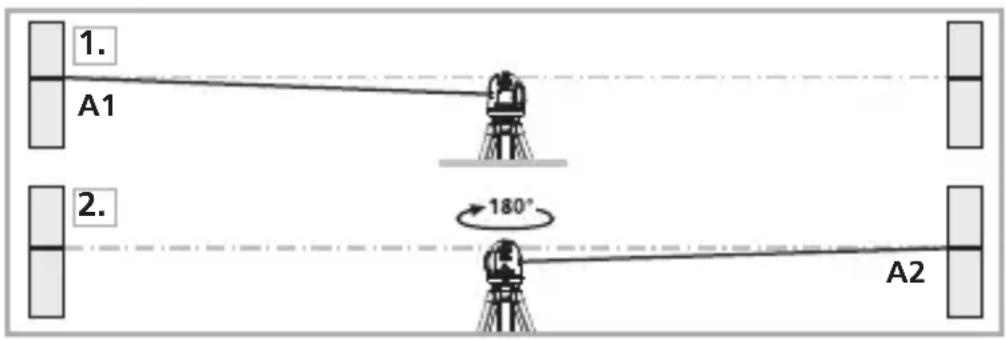

Kalibratiecontrole voorbereiden:

U kunt de kalibratie van de laser controleren. Plaats het toestel in het midden tussen twee muren die minstens 5 meter van elkaar verwijderd zijn. Schakel het apparaat in, desactiveer daarvoor de transportbeveiliging (laserkruis ingeschakeld). Voor een optimale controle een statief gebruiken.

1. Markeer punt A1 op de wand.
2. Draai het toestel 180° om en markeer het punt A2. Tussen A1 en A2 hebt u nu een horizontale referentie.

Kalibratie controleren:

1. Plaats het toestel zo dicht mogelijk tegen de wand ter hoogte van punt A1.
2. Draai het toestel vervolgens 180° en markeer punt A3. Het verschil tussen A2 en A3 moet binnen de tolerantie van de nauwkeurigheid liggen.

Als A2 en A3 meer dan 2 mm / 10 m uit elkaar liggen, dient de laser te worden bijgesteld. Neem hiervoor contact op met uw vakhandelaar.

Controleren van de verticale lijn:

Apparaat op ca. 5 meter van de wand opstellen, aan de wand een lood met ongeveer 2 meter draad bevestigen, de draad moet vrij kunnen pendelen, apparaat instellen in de verticale positie en wanneer u de draad nadert, mag het verschil niet meer zijn dan 1,5 mm. In dat geval blijft u binnen de gestelde tolerantie.

Controleren van de horizontale lijn:

Apparaat op ca. 5 meter van de wand opstellen, en het laserkruis instellen, punt B aan de wand markeren, laserkruis ca. 2,5 meter naar rechts draaien en punt C markeren. Controleer nu of of de waterpaslijn van punt C op gelijke hoogte ligt met punt B - met een tolerantie van max. 2 mm. Dezelfde controle kunt u tevens naar links uitvoeren.

Controleerd u regelmatig de afstelling voor u de laser gebruikt, ook na transport en wanneer de laser langere tijd is opgeborgen geweest.

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder: www.laserliner.com/info

Technische gegevens (Technische veranderingen voorbehouden)
Zelfnivelleerbereik ± 2,5°
Nauwkeurigheid ± 2 mm / 10 m
Lasergolflengte lijnlaser / loodlaser	635 nm / 650 nm
Laserklasse / uitgaand vermogen / lijnlaser	2M / < 5 mW(EN 60825-1:2007-10)
Laserklasse / uitgaand vermogen / loodlijnlaser	2 / < 1 mW(EN 60825-1:2007-10)
Stroomvoorziejning	3 x 1,5V AA
Bedrijfsduur ACL 2C / ACL 3C ca. 16 h
Bedrijfsduur ACL 4C ca. 12 h
Bedrijfsduur ACL 7C ca. 9 h
Werktemperatuur 0°C ... + 50°C
Opbergtemperatuur -10°C ... + 70°C
Gewicht ACL 2C (incl. batterijen) 1,2 kg
Gewicht ACL 3C / ACL 7C (incl. batterijen) 1,4 kg
Gewicht ACL 4C (incl. batterijen) 1,6 kg
Afmetingen ACL 2C (B x H x D) 110 x 185 x 115 mm
Afmetingen ACL 3C (B x H x D) 120 x 190 x 120 mm
Afmetingen ACL 4C / 7C (B x H x D) 120 x 195 x	130 mm

!
