Type product	Digitale schuifmaat
Merk	Laserliner
Model	MetricMaster Plus
Categorie	Handgereedschap
Meetbereik	0 … 150 mm / 0 … 6 inch
Resolutie	0,01 mm / 0,0005 inch
Nauwkeurigheid	± 0,03 mm / 0,0005 inch
Display	5-cijferig LCD-scherm
Meetfuncties	Buitenmeting, binnenmeting, dieptemeting, differentiële meting (nulstelling), stapsgewijze meting
Eenheidsschakeling	mm / inch via speciale knop
Voeding	1 ronde batterij LR44
Automatische uitschakeling	Na ongeveer 5 minuten inactiviteit
Afmetingen (L x B x H)	246 x 77 x 17 mm
Gewicht (inclusief batterij)	175 g
Werkomstandigheden	0 °C … 30 °C, relatieve luchtvochtigheid max. 80 % (niet-condenserend)
Opslagomstandigheden	0 °C … 50 °C, relatieve luchtvochtigheid max. 80 % (niet-condenserend)
Onderhoud en reiniging	Reinigen met een licht vochtige doek; geen agressieve reinigingsmiddelen of oplosmiddelen gebruiken. Verwijder de batterij bij langdurige opslag.
Veiligheidsinstructies	Scherpe meetoppervlakken – voorzichtig hanteren. Stel het apparaat niet bloot aan schokken of extreme temperaturen. Gebruik uitsluitend voor het beoogde doel.
Aanbevolen ijking	Controleer de nulpositie voor elk gebruik; jaarlijkse ijking aanbevolen
Conformiteit	CE (EMC-richtlijn 2014/30/EU), WEEE

Veelgestelde vragen - MetricMaster Plus Laserliner

Hoe installeer ik de batterij van de MetricMaster Plus?

Open het batterijvak (markering 12) en plaats een ronde LR44-batterij met inachtneming van de polariteitssymbolen. Sluit het vak.

Hoe schakel ik tussen mm en inch?

Druk kort op knop 2 (Eenheidsschakeling) om te schakelen tussen millimeters en inches, zelfs tijdens een meting.

Wat betekenen knipperende cijfers op het scherm?

Knipperende cijfers duiden op een lage batterijspanning. Vervang de batterij door een nieuwe.

Hoe kalibreer ik de schuifmaat?

Sluit voor elk gebruik de meetbekken volledig en controleer of het display 0 aangeeft. Druk indien nodig op de nulstellingsknop (markering 4). Jaarlijkse ijking wordt aanbevolen.

Hoe reinig ik het apparaat?

Reinig met een licht vochtige doek. Gebruik geen schurende reinigingsmiddelen, oplosmiddelen of alcohol. Verwijder de batterij bij langdurige opslag.

Wat te doen als het scherm uit blijft?

Controleer de batterij: vervang deze als hij leeg is. Als het probleem aanhoudt, reinig dan de batterijcontacten. Als het scherm nog steeds uit blijft, verwijder de batterij, wacht 1 minuut en plaats hem terug.

Hoe gebruik ik de dieptemeetfunctie?

Gebruik de dieptemeter (markering 7) aan het uiteinde van het apparaat. Plaats de basis van het instrument op de rand van het object en laat de dieptemeter tot de bodem zakken.

Hoe bevries ik een meetwaarde?

Draai de klembout (markering 10) vast om de weergegeven waarde te blokkeren. Hiermee blijft de meting behouden nadat u het instrument hebt verwijderd.

Wat is de nauwkeurigheid van het instrument?

De nauwkeurigheid is ± 0,03 mm (0,0005 inch) over het volledige meetbereik, onder de gespecificeerde werkomstandigheden.

Is het apparaat waterdicht of waterbestendig?

Nee, het apparaat is niet waterdicht. Vermijd contact met water en overmatige vochtigheid. Bewaar het op een droge plaats.

GEBRUIKSAANWIJZING MetricMaster Plus Laserliner

Lees de handleiding, de bijgevoegde brochure, Garantieen aanvullende aanwijzingen' evenals de actuèle informatatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreiben aanwijzingen op. Bewaar deze documentatie en geef ze door als u het apparaat doorgeeft.

Functie / Toepassing

Digitale schuifmaat voor de nauwkeurige meting van lengtes
- Functies: buitenmeting, binnenmeting, dieptemeting,
verschilmeting door nulstelling, hoogtemeting
- Vastzetting van het bepaalde meetbereik met een klemschroef
- 5-cijferig display
- Meetbereik: 0 ... 150 mm

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnende aangegeven specificaties.
• Het apparaat en het toebehoren zichn geen kinderspeelgoed.
• De bouwwijze van het apparaat mag Niet worden veranderd!
• Stel het apparaat Niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• Gevaar voor schade! De meetvlakken konnen krassen veroorzaken op gevoelig materiaal.
• Gevaar voor snijwonden! De meetvlakken zijn scherp en spits en kuren verwondingen veroorzaken - pak hem THATAM ALLEEN VAST aan de waarvoor bestemde handgrepen.

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtliin 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van Personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is möglichk.

1 Batterijplaatsen

Open het batterijvakje en plaats de batterij (1x LR44 knoopel) overeenkomstig de instalatiesymbolen. Let waar bij op de juiste polariteit.

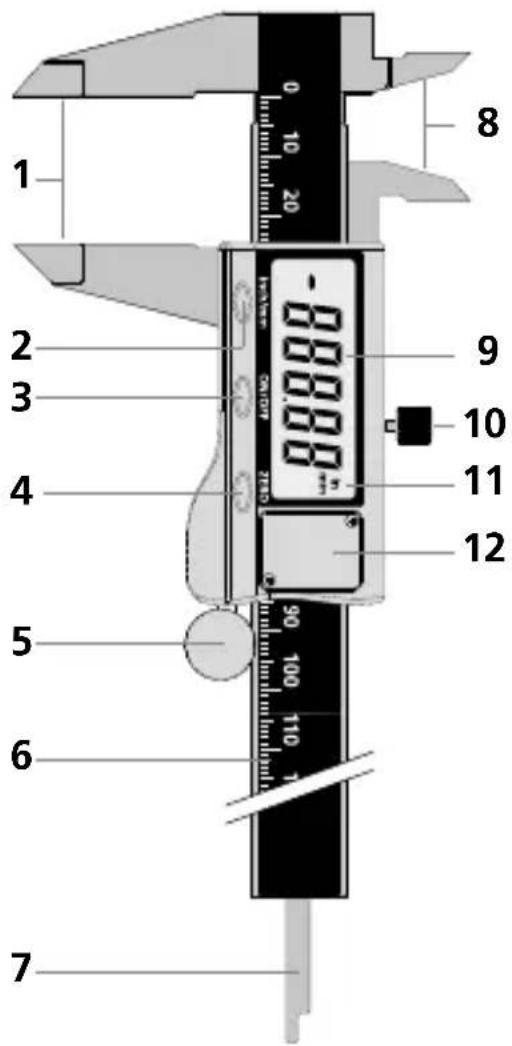

1 Meetpoten buitenmeting
2 Omschakeling meeteenheid inch/mm
3 Aan-/uitschakelaar
4 Nulstelling van het digitale display
5 Wiel voor fijninstelling
6 Schaal 0 ... 150 mm
Dieptemaatstok
8 Meetpoten binnenmeting
9 LC-display
10 Klemschroef voor vastzetten van de meetwaarde
11 Meeteenheid in / mm
12 Batterijvak

1 Buitenmeting Dieptemeting3

2 Binnenmeting

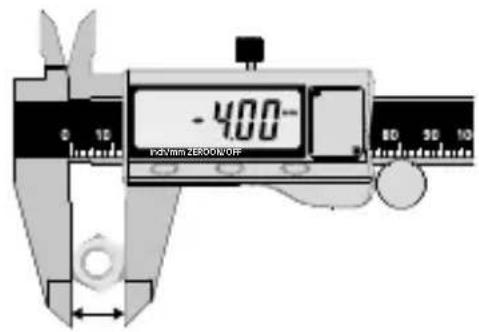

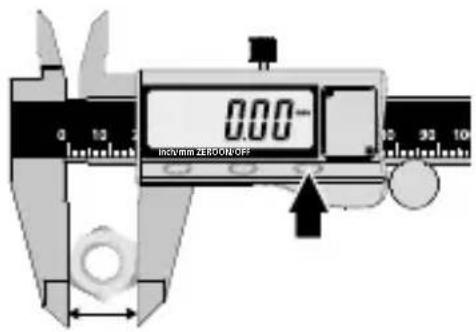

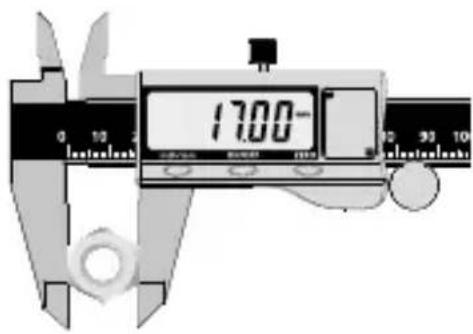

4 Verschilmetting door nulstelling

17 mm 13 mm

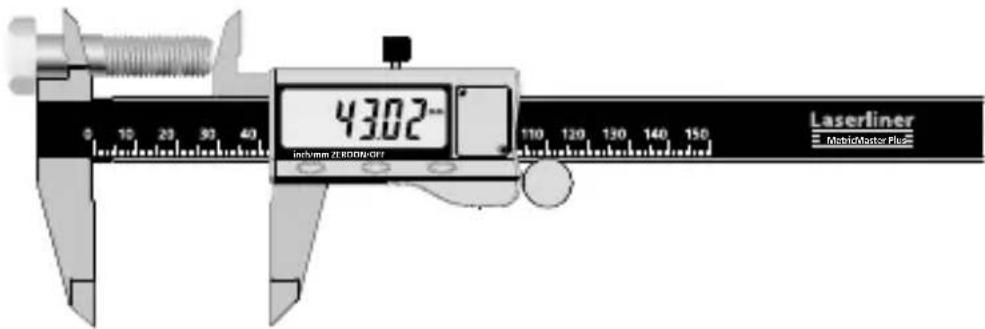

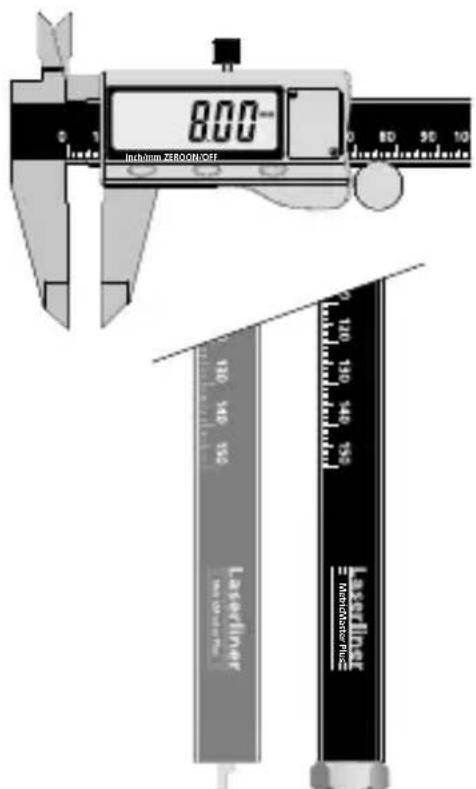

5 Hoogtemeting

Meeteenheden omschakelen

Druk kort op knop 2, om tussen de meeteenheden mm en inch om te schakelen. De omschakeling isijdens een actieve meting möglichk.

Automatische uitschakeling

Het apparaat schakelt na ca. 5 minuten van inactiviteit automatischuit.

Storingen oplossen

Probleem Mogelijk	oorzaak Oplossing
Knipperende cijfers Spanning gering Batterij	ervangen
Geen weergave Spanning gering Batterij verrangen
Geen weergave Slecht contact Batterij reinigen
Onregelmatige of bevoren weergave	Interne fouit Batterij verwijderen,1 minuut wachten,batterij waarplaatsen

Kalibratie

Het meetapparaat要去 regelmatin gekalibreerd en gecontroleerd worden om de nauwkeurigheid van de meetresultaten te konnen waarborgen. Wij adviseren, het apparaat een koer peraar te kalibreren.

Controleer voor elk gebruik de nulstand door de meetpoten in elkaar te schuiven.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iota vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd Niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

(Technische veränderingen voorbehonden. 18W40)

Technische gegevens

Meetbereik 0 ... 150 mm / 0	... 6"
Resolutie 0,01 mm / 0.0005"
Nauwkeurigheid ± 0,03 mm /	0,0005"
Werkomstandigheden	0°C...30°C, Luchtvochtigheid max. 80% rH, nicht condenserend, Werkhoogte max. 4000 m boven NAP (Nieuw Amsterdamse Peil)
Opslagvoorwaarden	0°C...50°C, Luchtvochtigheid max. 80% rH
Stroomverzorging 1x LR44 knoopcel
Afmetingen (B x H x T) 246 x	77 x 17 mm
Gewicht (incl. batterij) 175 g

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zichnde normen voor het vrij geoderenverkeer binnen de EU.

Dit product is een elektrisch apparatus en要去 volgens de Europese richtig voor oude elektrische en elektronische apparatuur geschaden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:

http://laserliner.com/info/?an=AGZ
