Tipo de produto	Paquímetro digital
Marca	Laserliner
Modelo	MetricMaster Plus
Categoria	Ferramenta manual
Faixa de medição	0 … 150 mm / 0 … 6 polegadas
Resolução	0,01 mm / 0,0005 polegada
Precisão	± 0,03 mm / 0,0005 polegada
Display	Display de cristal líquido (LCD) de 5 dígitos
Funções de medição	Medição externa, interna, de profundidade, diferencial (zeragem), escalonada
Comutação de unidade	mm / polegada via tecla dedicada
Alimentação	1 pilha botão LR44
Desligamento automático	Após aproximadamente 5 minutos de inatividade
Dimensões (C x L x A)	246 x 77 x 17 mm
Peso (com pilha)	175 g
Condições de trabalho	0 °C … 30 °C, umidade relativa máx. 80 % (sem condensação)
Condições de armazenamento	0 °C … 50 °C, umidade relativa máx. 80 % (sem condensação)
Manutenção e limpeza	Limpar com um pano ligeiramente húmido; não utilizar produtos de limpeza agressivos ou solventes. Retirar a pilha em caso de armazenamento prolongado.
Instruções de segurança	Superfícies de medição cortantes – manusear com cuidado. Não submeter o aparelho a choques ou temperaturas extremas. Utilizar apenas para os fins previstos.
Calibração recomendada	Verificar a posição zero antes de cada utilização; calibração anual aconselhada
Conformidade	CE (diretiva EMC 2014/30/UE), WEEE

Perguntas frequentes - MetricMaster Plus Laserliner

Como instalar a pilha do MetricMaster Plus?

Abra o compartimento da pilha (marcação 12) e insira uma pilha botão LR44 respeitando os símbolos de polaridade. Feche o compartimento.

Como alternar entre as unidades mm e polegada?

Pressione brevemente a tecla 2 (Comutação unidade de medida) para alternar entre milímetros e polegadas, mesmo durante uma medição.

O que significam dígitos piscando no ecrã?

Dígitos piscando indicam tensão fraca da pilha. Substitua a pilha por uma nova.

Como calibrar o paquímetro?

Antes de cada utilização, feche completamente os bicos de medição e verifique se o display indica 0. Se necessário, pressione a tecla de zeragem (marcação 4). Uma calibração anual é recomendada.

Como limpar o aparelho?

Limpe com um pano ligeiramente húmido. Não utilize produtos de limpeza abrasivos, solventes ou álcool. Retire a pilha antes de armazenamento prolongado.

O que fazer se o ecrã permanecer apagado?

Verifique a pilha: substitua se estiver gasta. Se o problema persistir, limpe os contactos da pilha. Se o ecrã continuar apagado, retire a pilha, aguarde 1 minuto e coloque novamente.

Como usar a função de medição de profundidade?

Use a haste de profundidade (marcação 7) localizada na extremidade do aparelho. Coloque a base do instrumento na borda do objeto e abaixe a haste até o fundo.

Como congelar um valor medido?

Aperte o parafuso de fixação (marcação 10) para bloquear o valor exibido. Isto permite conservar a medição após retirar o instrumento.

Qual é a precisão do instrumento?

A precisão é de ± 0,03 mm (0,0005 polegada) em toda a faixa de medição, nas condições de trabalho especificadas.

O aparelho é estanque ou resistente à água?

Não, o aparelho não é estanque. Evite qualquer contacto com água e humidade excessiva. Armazene num local seco.

MANUAL DE UTILIZADOR MetricMaster Plus Laserliner

Leia Completely as instruções de uso, o caderno anexo "Indicações adiconais e sobre a garantia", assim como as informações e指示ões atuais na liação de Internet, que se encontrar no fim destas instruções. Siga as指示ções ai contidas. Guarde esta documentação e junte-a ao dispositivo se o entrega a algoém.

Função / Utilização

Paquimetro digital para medico precise de comprimentos

• Funções: Medico exterior, medicação interior, medicação da profundidade, medida diferencial por posicao zero, medicação de degraus
• Fixação do alcance de medicação determinado por meio do parafuso de aperto
  -Visor de 5 digitos
  -Margem de medicacao:0...150mm

Indicações gerais de segurança

• Use o aparecido exclusivamente conforme a finalidade de aplicação dentro das espécografções.
• Os dispositivos e os acessórios não são brinquados.
• Não é permitido alterar a construição do aparecido.
• Não exponha o aparecido a esforços mecânicos, temperatas elevadas, humidade ou vibraçõesfortes.
• Risco de danos! As superficies de medicacao podem arranhar material sensivel.
• Risco de corte! As superficies de medico sao afiadas e pontiagudas, e poder causar lesoes; por isso, avarre apenas nasPEGas previstas.

Indicações de segurarca

Lidar com radiação eletromagnética

• O aparecido cumpre os regulamentos e价值观es limite relativos à compatibilidade eletromagnética nos termos da diretiva EMC 2014/30/UE.
• Observar limitações operações locais, como p. ex. em hospitais, avões, estações de service, ou perto de pessoas com pacemarkers. Existe a possibídia de uma influência ou perturbação perigosa de apareiros eletrónicos e devido a apareiros eletrónicos.

1 Colocar a pilha

Abra o compartmento da pilha e insira a pilha (1x pilha tipo botao LR44) de acordo com os sintolos de instalacao. Observe a polaridade correta.

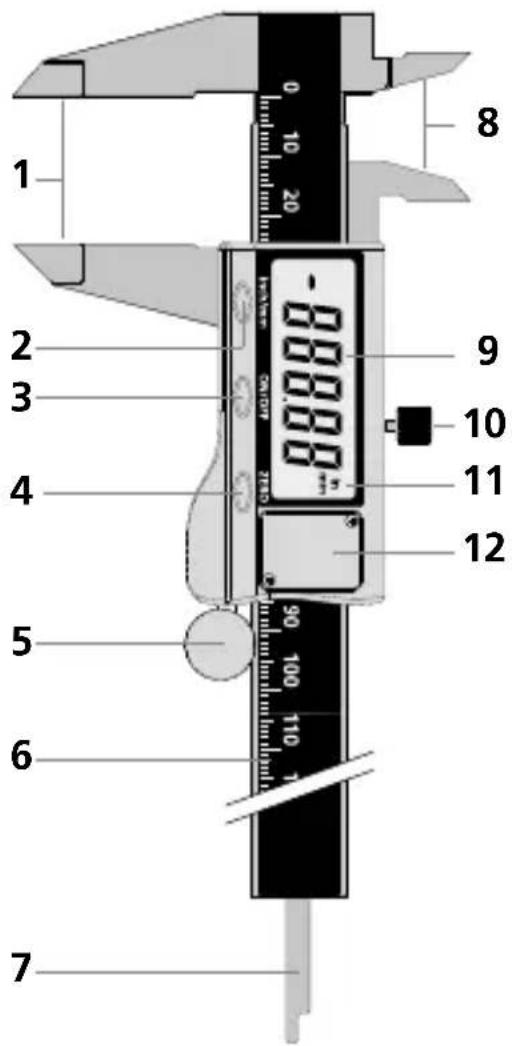

MetricMaster Plus

1 Garras, medico exterior
2 Comutation da unidade de medicacao pol. / mm
3 Botao para ligar / desligar
4 Reiniciar o visor digital
5 Roda para ajuste de precisão
6 Escala 0 ... 150 mm
7 Escalade profundidade
8 Garras, medicacao interior
9 Visor LC
10 Parafuso de aperto para fixação do valor de medicacao
11 Unidade de medicacao in/mm
12 Compartimento da pilha

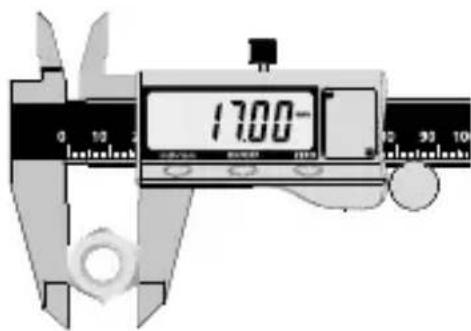

1 Medicao exterior

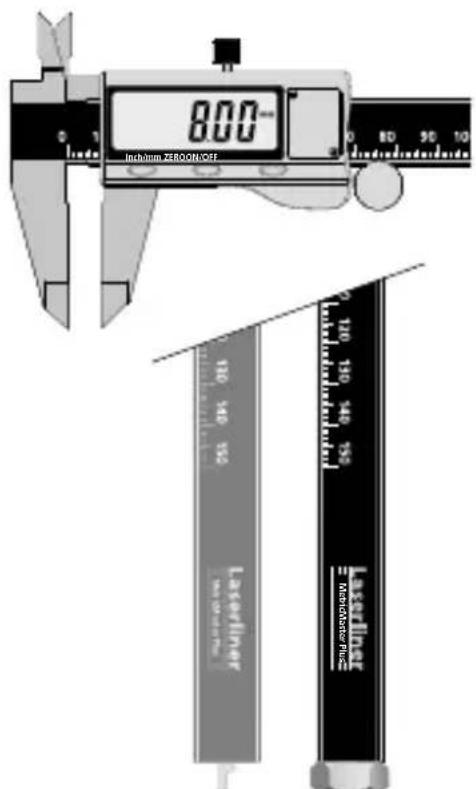

3 Medicao da profundidade

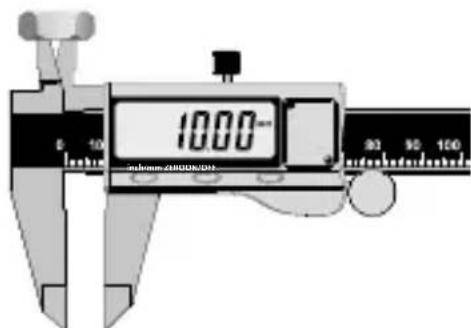

2 Medico interior

Laserliner

Para comutar entre a unidade de medida milimetros e polegadas, prima brevemente o botão 2. A comuração pode ocorrore durante uma medicação em的方式来.

Desconexão automatica

O dispositivo desliga-se automaticamente après 5 horas de inatividade.

Reparação de erros

Problema Possível causa Solução
Númos intermitentes	Tensão baixa Trocar a pilha
Sem exibicao no visor	Tensão baixa Limpar a pilha
Sem exibicao no visor	Mau contacto Limpar a pilha
Exibicao irregular ou imobilizada	Erro interno Retirar a pilha, aguardar 1 minuto,,inserir a pilha

Calibragem

O medidor tem de ser calibrado e controlado regularamente para garantir a precisão dos resultados de medicacao. Recomendamos um intervalo de calibragem de um ano.

Antes de cada Utilização, há que controlar a posicao zero aproximando as garras.

Indicações sobre manutençao e conservação

Limpe todos os componentes com um pano levamente humido e evite usar produits de limpeza, produits abrasivos e solventes. Remova a/s pilha/s antes de um armazenamento prolongado. Armazene o aparecido num lugar limpo e seco.

Dados&Técnicos(sujeito a alterações tímeicas.18W40)
Margem de medicao 0 ... 150 mm / 0 ... 6"
Resolucao 0,01 mm / 0.0005"
Precisão ± 0,03 mm / 0,0005"
Condições de trabalho	0°C...30°C,humidade de ar max. 80% rH,sem condensação, altura de trabalho max. de 4000 m em RELATED ao NM (nível do mar)
Condições de armazenamento	0°C...50°C, humidade de ar max. 80% rH
Abastecimento de energia 1x	pilha tipo botão LR44
Dimensoes (L x A x P) 246 x 77 x 17 mm
Peso (incl. pilha) 175 g

Disposicao da UE e eliminação

O aparelho respeita todas as normas necessarias para a livre circulacao de mercadorias dentro da UE. Este produit é um aparelho elétrico e tem de ser recolhido e eliminado separatamente, conforme a diretiva europeia sobre aparelhos elétricos e eletronicos usados.

Mais instruções de segurar e指示os adcionais em: http://laserliner.com/info/?an=AGZ
