MetricStar - Ferramenta manual Laserliner - Manual de utilização gratuito

Tipo de produto	Paquímetro digital
Marca	Laserliner
Modelo	MetricStar
Faixa de medição	0 - 150 mm
Resolução	0,1 mm
Precisão	± 0,2 mm
Alimentação	1 pilha LR44 (AG13) 1,5V
Dimensões (C x A x P)	240 x 80 x 16 mm
Peso (com pilha)	50 g
Display	Tela de cristal líquido de 5 dígitos
Funções de medição	Externa, interna, profundidade, diferencial (zeragem), por etapas
Função HOLD	Retenção do valor medido
Desligamento automático	Após aprox. 5 minutos de inatividade
Temperatura de operação	0°C a 40°C
Temperatura de armazenamento	-20°C a 70°C
Umidade máx.	80% UR, não condensante
Altitude máxima de trabalho	4000 m acima do nível do mar
Manutenção e limpeza	Limpar com um pano levemente úmido, sem produtos abrasivos
Instruções de segurança	Não usar em peças rotativas; superfícies de medição afiadas, segurar pelas alças
Calibração recomendada	A cada 1 a 2 anos
Regulamentação UE	Em conformidade com REEE e EMC 2014/30/UE
Peças sobressalentes	Pilha LR44 padrão disponível no comércio
Reparabilidade	Calibração e reparo pelo serviço pós-venda UMAREX-LASERLINER

Perguntas frequentes - MetricStar Laserliner

Como trocar a pilha do Laserliner MetricStar?

Abra o compartimento da pilha (marcação 9) localizado no aparelho. Insira uma pilha redonda LR44 (AG13) respeitando a polaridade. Feche o compartimento.

O que fazer se o display piscar ou ficar apagado?

Números piscando indicam pilha fraca – substitua-a. Se a tela permanecer apagada, verifique o contato da pilha ou limpe-a. Se o problema persistir, remova a pilha, aguarde um minuto e coloque-a novamente.

Como realizar uma medição externa com o MetricStar?

Coloque os bicos de medição externa (marcação 1) ao redor do objeto a ser medido. Feche suavemente até o contato. Leia o valor no display digital.

Como usar a função de zeragem (tara)?

Pressione o botão de zeragem (marcação 3) para definir o ponto zero na posição atual. Isso permite uma medição diferencial, por exemplo, comparar duas dimensões.

O MetricStar pode medir profundidades?

Sim, use o medidor de profundidade (marcação 5) localizado na parte traseira do aparelho. Coloque a base do instrumento na borda do objeto e estenda a haste até o fundo.

Qual é a precisão do Laserliner MetricStar?

A precisão é de ±0,2 mm em toda a faixa de medição (0-150 mm). A resolução é de 0,1 mm.

Como limpar e manter o paquímetro?

Limpe os componentes com um pano levemente úmido. Não use produtos de limpeza, abrasivos ou solventes. Remova a pilha em caso de armazenamento prolongado. Armazene o aparelho em local seco e limpo.

Com que frequência deve-se calibrar o MetricStar?

Recomenda-se calibrar o instrumento a cada 1 a 2 anos. Para isso, entre em contato com seu distribuidor ou o serviço pós-venda UMAREX-LASERLINER.

Quais são as precauções de segurança a serem seguidas?

Não use o aparelho em peças rotativas (risco de ferimentos). As superfícies de medição são afiadas – segure o aparelho apenas pelas alças. Evite impactos, temperaturas extremas e alta umidade.

Como usar a função HOLD?

Pressione o botão HOLD (marcação 8) para congelar o valor exibido na tela. Isso permite ler confortavelmente a medição após retirar o aparelho.

MANUAL DE UTILIZADOR MetricStar Laserliner

Leia completamente as instruções de uso, o caderno anexo "Indicações adicionais e sobre a garantia", assim como as informações e indicações atuais na ligação de Internet, que se encontra no fim destas instruções. Siga as indicações aí contidas. Guarde esta documentação e junte-a ao dispositivo se o entregar a alguém.

Função / Utilização

Paquímetro digital para medição precisa de comprimentos

- Funções: Medição exterior, medição interior, medição da profundidade, medida diferencial por posição zero, medição de degraus

- Margem de medição: 0 ... 150 mm

Indicações gerais de segurança

• Use o aparelho exclusivamente conforme a finalidade de aplicação dentro das especificações.
• Os dispositivos e os acessórios não são brinquedos.
• Não é permitido alterar a construção do aparelho.
• Não exponha o aparelho a esforços mecânicos, temperaturas elevadas, humidade ou vibrações fortes.
• Para a utilização exterior, tenha o cuidado de só usar o aparelho com condições meteorológicas correspondentes ou com medidas de proteção adequadas.
• Perigo de ferimentos! Não adequado para a medição de peças rotativas.
• Risco de corte! As superfícies de medição são afiadas e pontiagudas, e podem causar lesões; por isso, agarre apenas nas pegas previstas.

Indicações de segurança

Lidar com radiação eletromagnética

• O aparelho cumpre os regulamentos e valores limite relativos à compatibilidade eletromagnética nos termos da diretiva EMC 2014/30/UE.
• Observar limitações operacionais locais, como p. ex. em hospitais, aviões, estações de serviço, ou perto de pessoas com pacemarkers. Existe a possibilidade de uma influência ou perturbação perigosa de aparelhos eletrónicos e devido a aparelhos eletrónicos.
• A utilização perto de tensões elevadas ou sob campos eletromagnéticos alterados elevados pode influenciar a precisão de medição.

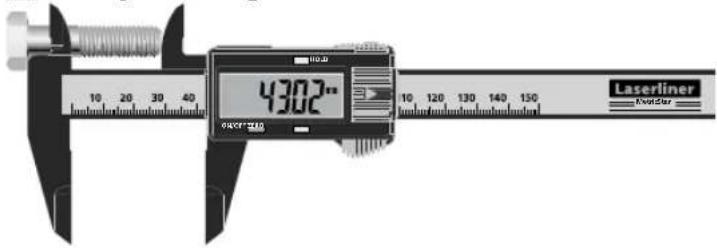

Descrição do aparelho (ver imagem A)

1 Garras, medição exterior
2 Botão para ligar / desligar
3 Reiniciar o visor digital
4 Escala 0 ... 150 mm

5 Escala de profundidade
6 Garras, medição interior
7 Visor LC
8 Função Hold
9 Compartimento da pilha

1 Colocar a pilha

Abra o compartimento da pilha e insira a pilha

(1x pilha tipo botão LR44) de acordo com os símbolos de instalação. Observe a polaridade correta.

2 Medição exterior

3 Medição interior

4 Medição da profundidade

5 Medição diferencial por posição zero

6 Medição de degraus

7 Função Hold

Para manter o valor de medição atual no visor, pressione a tecla HOLD (8).

Desconexão automática

O dispositivo desliga-se automaticamente após 5 minutos de inatividade.

Reparação de erros

Problema	Possível causa	Solução
Números intermitentes	Tensão baixa	Trocar a pilha
Sem exibição no visor	Tensão baixa	Trocar a pilha
Sem exibição no visor	Mau contacto	Limpar a pilha
Exibição irregular ou imobilizada	Erro interno	Retirar a pilha, aguardar 1 minuto, inserir a pilha

Laserliner

Indicações sobre manutenção e conservação

Limpe todos os componentes com um pano levemente húmido e evite usar produtos de limpeza, produtos abrasivos e solventes. Remova a/s pilha/s antes de um armazenamento prolongado. Armazene o aparelho num lugar limpo e seco.

Calibragem

O medidor deve ser calibrado e controlado regularmente para garantir a precisão da função. Nós recomendamos intervalos de calibragem de 1-2 anos. Em caso de necessidade, contacte o seu comerciante ou dirija-se ao departamento de assistência da UMAREX-LASERLINER.

Antes de cada utilização, há que controlar a posição zero aproximando as garras.

Dados técnicos
(sujeito a alterações técnicas. 19W45)

Margem de medição 0 ... 150 mm
Resolução 0,1 mm
Precisão ± 0,2 mm
Abastecimento de energia 1 x 1,5V LR44 (AG13)
Condições de trabalho	0°C ... 40°C, Humidade de ar máx. 80% rH, sem condensação, Altura de trabalho máx. de 4000 m em relação ao NM (nível do mar)
Condições de armazenamento	-20°C ... 70°C, Humidade de ar máx. 80% rH
Dimensões (L x A x P) 240 x 80 x 16 mm
Peso 50 g (incl. pilha)

Disposições da UE e eliminação

O aparelho respeita todas as normas necessárias para a livre circulação de mercadorias dentro da UE.

Este produto é um aparelho elétrico e tem de ser recolhido e eliminado separadamente, conforme a diretiva europeia sobre aparelhos elétricos e eletrónicos usados.

Mais instruções de segurança e indicações adicionais em: http://laserliner.com/info/?an=AlV

!
