Termék típusa	Digitális tolómérő
Márka	Laserliner
Modell	MetricStar
Mérési tartomány	0 - 150 mm
Felbontás	0,1 mm
Pontosság	± 0,2 mm
Tápellátás	1 LR44 (AG13) elem, 1,5V
Méretek (hossz x magasság x mélység)	240 x 80 x 16 mm
Tömeg (elemmel együtt)	50 g
Kijelző	5 számjegyes folyadékkristályos kijelző
Mérési funkciók	Külső, belső, mélység, differenciál (nullázás), lépcsős mérés
HOLD funkció	Mért érték rögzítése
Automatikus kikapcsolás	Kb. 5 perc inaktivitás után
Üzemi hőmérséklet	0°C - 40°C
Tárolási hőmérséklet	-20°C - 70°C
Max. páratartalom	80% RH, nem lecsapódó
Max. üzemi magasság	4000 m tengerszint felett
Karbantartás és tisztítás	Enyhén nedves ruhával tisztítsa, ne használjon súrolószereket
Biztonsági előírások	Ne használja forgó alkatrészeken; a mérési felületek élesek, csak a fogantyúknál fogja meg
Ajánlott kalibrálás	1-2 évente
EU-szabályozás	Megfelel a WEEE és EMC 2014/30/EU irányelveknek
Pótalkatrészek	Szabványos LR44 elem, kereskedelmi forgalomban kapható
Javíthatóság	Kalibrálás és javítás az UMAREX-LASERLINER vevőszolgálata által

Gyakran ismételt kérdések - MetricStar Laserliner

Hogyan cseréljem ki a Laserliner MetricStar elemét?

Nyissa ki a készüléken található elemtartó rekeszt (9-es jelölés). Helyezzen be egy LR44 (AG13) típusú gombelemet a polaritás figyelembevételével. Zárja vissza a rekeszt.

Mit tegyek, ha a kijelző villog vagy nem világít?

A villogó számok gyenge elemre utalnak – cserélje ki. Ha a kijelző továbbra sem világít, ellenőrizze az elem érintkezését, vagy tisztítsa meg. Ha a probléma továbbra is fennáll, vegye ki az elemet, várjon egy percet, majd tegye vissza.

Hogyan végezzek külső mérést a MetricStar-ral?

Helyezze a külső mérőágakat (1-es jelölés) a mérendő tárgy köré. Óvatosan zárja össze, amíg érintkezésbe nem kerülnek. Olvassa le az értéket a digitális kijelzőn.

Hogyan használjam a nullázási (tára) funkciót?

Nyomja meg a nullázó gombot (3-as jelölés), hogy a jelenlegi pozíciót nullapontként állítsa be. Ez lehetővé teszi a differenciálmérést, például két méret összehasonlítását.

A MetricStar képes mélységet mérni?

Igen, használja a készülék hátoldalán található mélységmérőt (5-ös jelölés). Helyezze a műszer alapját a tárgy szélére, és nyújtsa ki a rudat az aljáig.

Mi a Laserliner MetricStar pontossága?

A pontosság ±0,2 mm a teljes mérési tartományban (0-150 mm). A felbontás 0,1 mm.

Hogyan tisztítsam és karbantartsam a tolómérőt?

Tisztítsa az alkatrészeket enyhén nedves ruhával. Ne használjon tisztítószereket, súrolószereket vagy oldószereket. Hosszabb tárolás esetén vegye ki az elemet. Tartsa a készüléket száraz, tiszta helyen.

Milyen gyakran kell kalibrálni a MetricStar-t?

Javasolt a műszer kalibrálása 1-2 évente. Ehhez lépjen kapcsolatba a forgalmazóval vagy az UMAREX-LASERLINER vevőszolgálatával.

Milyen biztonsági óvintézkedéseket kell betartani?

Ne használja a készüléket forgó alkatrészeken (sérülésveszély). A mérési felületek élesek – csak a fogantyúknál fogja meg a készüléket. Kerülje az ütéseket, szélsőséges hőmérsékleteket és magas páratartalmat.

Hogyan használjam a HOLD funkciót?

Nyomja meg a HOLD gombot (8-as jelölés) a kijelzőn megjelenő érték rögzítéséhez. Ez lehetővé teszi a mérés kényelmes leolvasását a készülék eltávolítása után.

HASZNÁLATI ÚTMUTATÓ MetricStar Laserliner

Olvassa el a kezelési útmutatót, a mellékelt „Garanciára vonatkozó és kiegészítő útmutatások” füzetet, valamint a jelen útmutató végén található internetes link alatti aktuális információkat és útmutatásokat. Kövesse az abban foglalt utasításokat. A dokumentációt meg kell őrizni, és azt a készülék továbbadásakor át kell adni az eszközzel együtt.

Funkció / Használat

Digitális tolómérő hosszúságok preciz méréséhez

- Funkciók: külső mérés, belső mérés, mélységmérés, differenciális mérési módszer nullázással, lépcsőmérés

- 5 jegyű kijelző

- Mérési tartomány: 0 ... 150 mm

Általános biztonsági útmutatások

- A készüléket kizárólag a rendeltetési célnak megfelelően, a specifikációkon belül használja.

– A készülék és a tartozékai nem gyermekeknek való játékok.

– A készüléken szerkezeti módosítást nem szabad végrehajtani.

- Ne tegye ki a készüléket mechanikus terhelésnek, szélsőséges hőmérsékletnek, nedvességnek vagy erős rázkódásnak.

- Kultéri használat előtt ügyeljen rá, hogy a műszer csak megfelelő időjárási viszonyok, ill. alkalmas védőintézkedések mellett használható.

– Sérülésveszély! Forgó munkadarabok mérésére nem alkalmas.

- Vágási sérülés veszélye! A mérőfelületek élesek, hegyesek, és sérüléseket okozhatnak – ezért csak az e célra kialakított fogantyúnál fogja meg.

Biztonsági utasítások

Tudnivalók az elektromágneses sugárzásról

- A mérőműszer megfelel a 2014/30/EU sz. EMC-irányelv elektromágneses összeférhetőségre vonatkozó előírásainak és határértékeinek.

- A pl. kórházakban, repülőgépeken, benzinkutakon vagy szívritmus szabályozóval rendelkező személyek közelében történő használatra vonatkozó helyi korlátozásokat be kell tartani. Fennáll a lehetőség, hogy a sugárzás az elektronikus készülékeket veszélyesen befolyásolja vagy zavarja, ill. a készülékek vannak hasonló hatással a lézerre.

- Magasfeszültség közelében, vagy erős váltakozó mágneses térben történő használatnál a mérési pontosságot befolyás érheti.

A készülék leírása (lásd „A” ábra)

1 Mérőszár külső mérés

2 Be / Ki kapcsoló

3 Digitális kijelző nullázása

4 Skála 0 ... 150 mm

5 Mélység egysége

6 Mérőszár belső mérés

7 LCD-kijelzó

8 Hold (tartás) funkció

9 Elemtartó rekesz

1 Az elem behelyezése

Nyissa fel az elemtartó rekesz fedelét, és helyezze be az elemet (1 x LR44 gombelem) a telepítési jelölések szerint. Ennek során ügyeljen a helyes polaritásra.

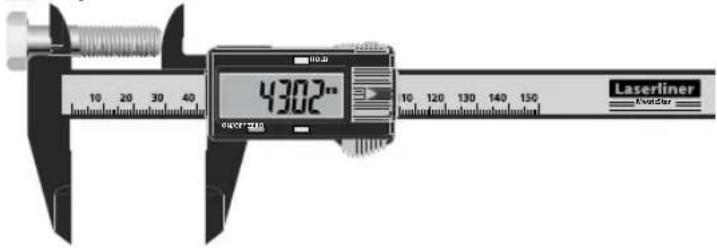

2 Külső mérés

Belső mérés

4 Mélységmérés

5 Differenciális mérési módszer nullázással

6 Lépcsőmérés

7 Hold (tartás) funkció

Az aktuális mért érték kijelzön történő megtartásához nyomja meg a (8) HOLD gombot.

Automatikus lekapcsolás

Ha a készüléket nem használják, kb. 5 perc után automatikusan kikapcsol.

Hibaelhárítás

Probléma	Lehetséges ok	Megoldás
Villogó számjegyek	Alacsony feszültség	Elem cseréje
Nincs kijelzés	Alacsony feszültség	Elem cseréje
Nincs kijelzés	Rossz érintkezés	Elem megtisztítása
Szabálytalan vagy lefagyott kijelzés	Belső hiba	Elem eltávolítása,1 perc várakozás után elem behelyezése

Laserliner

Karbantartási és ápolási útmutató

Tisztítson meg minden komponenst enyhén nedves kendővel, és kerülje a tisztító-, súroló- és oldószerek használatát. Hosszabb tárolás előtt távolítsa el az elemet/elemeket. A készüléket tiszta, száraz helyen tárolja.

Kalibrálás

A mérőműszert ajánlott rendszeresen kalibrálni és ellenőrizni a működés és a pontosság biztosítására. 1-2 éves kalibrálási időközöket javasolunk. Ehhez szükség esetén vegye fel a kapcsolatot kereskedőjével, vagy forduljon az UMAREX-LASERLINER szervizrészlegéhez. Minden egyes használat előtt ellenőrizni kell a nulla állást a mérőszárak összetolásával.

Müszaki adatok

(A műszaki módosítások joga fenntartva. 19W45)
Mérési tartomány 0 ... 150 mm
Felbontás 0,1 mm
Pontosság ± 0,2 mm
Áramellátás 1 x 1,5V LR44 (AG13)
Működési feltételek	0°C ... 40°C, Levegő páratartalom max. 80% rH, nem kondenzálódó, Munkavégzési magasság max. 4000 m középtengerszint felett
Tárolási feltételek	-20°C ... 70°C, Levegő páratartalom max. 80% rH
Méretek (Sz × Ma × Mé) 240 x 80 x 16 mm
Tömeg 50 g (elemmel együtt)

EU-rendeletek és ártalmatlanítás

A készülék megfelel az EU-n belüli szabad forgalmazásra vonatkozó minden szükséges szabványnak.

Ez a termék egy elektromos készülék és az elektromos és elektronikus berendezések hulladékairól szóló európai irányelv szerint szelektíven kell gyűjteni és ártalmatlanítani.

További biztonsági és kiegészítő útmutatások:

http://laserliner.com/info/?an=AIV
