LaserCube - Kéziszerszám Laserliner - Ingyenes használati útmutató

Termék típusa	Vonal lézer (sík lézer)
Márka	Laserliner
Modell	LaserCube
Kategória	Kézi szerszám
Méretek (sz x ma x mé)	38 x 38 x 38 mm
Súly (elemekkel együtt)	36 g
Tápellátás	3 db LR44 / AG13 / V13GA alkáli elem
Üzemidő	Kb. 4 óra
Pontosság	±1 mm/m
Lézer hullámhossz	635 nm
Lézerosztály	2 (< 1 mW) az EN 60825-1:2014/AC:2017 szerint
Fő funkciók	Vízszintes és függőleges szintezés, használható padlón és falon, beépített libella, rögzítés felületekre speciális csapokkal
Alkalmazások	Padló és fal igazítási munkák, szintezés, beállítás
Fali rögzítés	Speciális csapok vékony vakolathoz, tapétához, fához, rétegelt lemezhez
Üzemi feltételek	0°C – 50°C, max. 80% relatív páratartalom, max. 4000 m tengerszint feletti magasság
Tárolási feltételek	-10°C – 70°C, max. 80% relatív páratartalom
Karbantartás és tisztítás	Szárítsa le egy puha, száraz ruhával. Ne használjon súrolószereket.
Biztonság	2. osztályú lézer: ne nézzen a sugárba, kerülje a visszaverődéseket, tartsa távol a gyermekektől
Alkatrészek és javíthatóság	Elemek cserélhetők; javítás a gyártónál lehetséges
Csomagolás tartalma	Készülék, elemek, rögzítő csapok
Gyártó	Umarex GmbH & Co KG - Laserliner
Szabványok és tanúsítványok	Megfelel az EU és UK irányelveknek, újrahasznosítás a WEEE szerint

Gyakran ismételt kérdések - LaserCube Laserliner

Hogyan kapcsoljam be a LaserCube-ot?

Nyomja meg a készülék oldalán található BE/KI kapcsolót.

Milyen elemeket használjak?

Használjon 3 db LR44, AG13 vagy V13GA típusú alkáli elemet.

Hogyan cseréljem az elemeket?

Nyissa ki az alsó részen lévő elemtartót, és helyezze be az elemeket a jelölt polaritás szerint.

Veszélyes a lézer?

Ez egy 2. osztályú lézer (<1 mW). Ne nézzen közvetlenül a sugárba, és kerülje a fényes felületekről való visszaverődést.

Hogyan rögzítsem a készüléket a falra?

Helyezze a speciális csapokat a kijelölt lyukakba, majd nyomja a készüléket a falhoz.

Mi a készülék pontossága?

A pontosság ±1 mm méterenként.

Használható a készülék libellaként?

Igen, a készülék rendelkezik vízszintes és függőleges libellával a pontos beállításhoz, de csak az A felületeken.

Mennyi az akkumulátor üzemideje?

Kb. 4 óra új alkáli elemekkel.

Mi a teendő, ha a lézer nem működik?

Ellenőrizze az elemek töltöttségi szintjét, és szükség esetén cserélje ki. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot az ügyfélszolgálattal.

Hogyan tisztítsam a készüléket?

Tisztítsa meg egy puha, száraz ruhával. Ne használjon vegyi vagy súrolószereket.

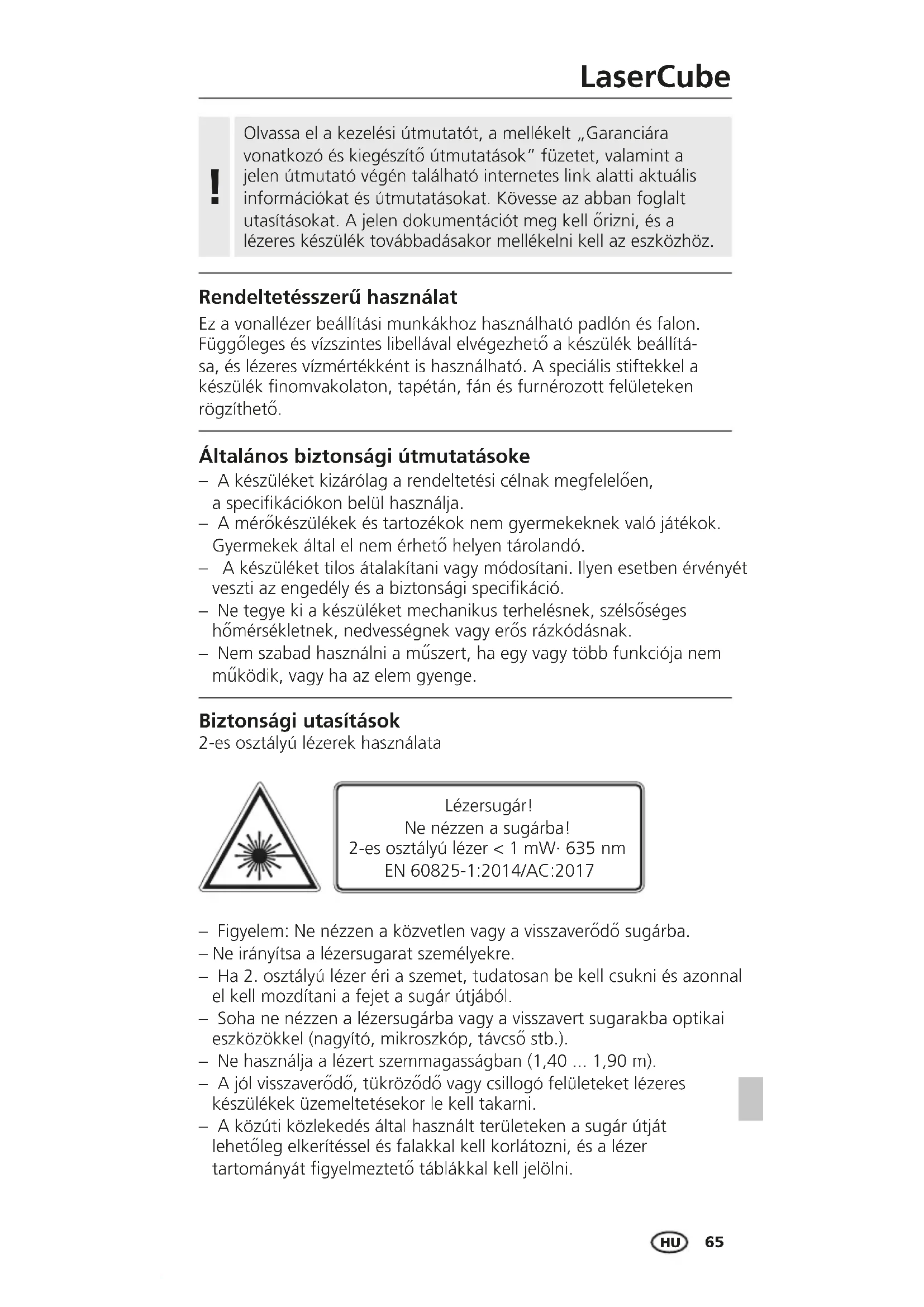

HASZNÁLATI ÚTMUTATÓ LaserCube Laserliner

Olvassa el a kezelési útmutatót, a mellékelt „Garanciára vonatkozó és kiegészítő útmutatások” füzetet, valamint a jelen útmutató végén található internetes link alatti aktuális információkat és útmutatásokat. Kövesse az abban foglalt utasításokat. A jelen dokumentációt meg kell őrizni, és a lézeres készülék továbbadásakor mellékelni kell az eszközhöz.

Rendeltetésszerű használat

Ez a vonallézer beállítási munkákhoz használható padlón és falon. Függőleges és vízszintes libellával elvégezhető a készülék beállítása, és lézeres vízmértékként is használható. A speciális stiftekkel a készülék finomvakolaton, tapétán, fán és furnérozott felületeken rögzíthető.

Általános biztonsági útmutatásoke

• A készüléket kizárólag a rendeltetési célnak megfelelően, a specifikációkon belül használja.
  – A mérőkészülékek és tartozékok nem gyermekeknek való játékok. Gyermekek által el nem érhető helyen tárolandó.
• A készüléket tilos átalakítani vagy módosítani. Ilyen esetben érvényét veszti az engedély és a biztonsági specifikáció.
  – Ne tegye ki a készüléket mechanikus terhelésnek, szélsőséges hőmérsékletnek, nedvességnek vagy erős rázkódásnak.
• Nem szabad használni a műszert, ha egy vagy több funkciója nem működik, vagy ha az elem gyenge.

Biztonsági utasítások

2-es osztályú lézerek használata

Ne nézzen a sugárba!

2-es osztályú lézer < 1 mW· 635 nm

EN 60825-1:2014/AC:2017

– Figyelem: Ne nézzen a közvetlen vagy a visszaverődő sugárba.
– Ne irányítsa a lézersugarat személyekre.
– Ha 2. osztályú lézer éri a szemet, tudatosan be kell csukni és azonnal el kell mozdítani a fejet a sugár útjából.
- Soha ne nézzen a lézersugárba vagy a visszavert sugarakba optikai eszközökkel (nagyító, mikroszkóp, távcső stb.).
– Ne használja a lézert szemmagasságban (1,40 ... 1,90 m).
– A jól visszaverődő, tükröződő vagy csillogó felületeket lézeres készülékek üzemeltetésekor le kell takarni.
- A közúti közlekedés által használt területeken a sugár útját lehetőleg elkerítéssel és falakkal kell korlátozni, és a lézer tartományát figyelmeztető táblákkal kell jelölni.

Laserliner

Biztonsági utasítások

Tudnivalók az elektromágneses sugárzásról

• Merilnik je v skladu s predpisi in mejnimi vrednostmi za elektromagnetno združljivost v skladu z Direktivo o EMZ 2014/30/EU, ki jo pokriva nova Direktiva za radijsko opremo 2014/53/EU.
• A pl. kórházakban, repülőgépeken, benzinkutakon vagy szívritmus-szabályozóval rendelkező személyek közelében történő használatra vonatkozó helyi korlátozásokat be kell tartani. Fennáll a lehetőség, hogy a sugárzás az elektronikus készülékeket veszélyesen befolyásolja vagy zavarja, ill. a készülékek vannak hasonló hatással a lézerre.
• Magasfeszültség közelében, vagy erős váltakozó mágneses térben történő használatnál a mérési pontosság változhat.

1 Elemek behelyezése

Nyissa fel az elemtartó rekesz fedelét, és helyezze be az elemeket a telepítési jelölések szerint. Ennek során ügyeljen a helyes polaritásra.

1 A lézer kilépő ablaka
2 Elem rekesz (az alján)
3 BE/KI kapcsoló
4 Libellák

2 Alkalmazások padlón

Helyezze a padlóra és kapcsolja be a készüléket.

A libellák csak a négy A felfekvési felülethez vannak beállítva. Ha a készülék a B felületekre fekszik fel, akkor nem használható vízmértékként.

3 Alkalmazások falon

Vízszintes és függőleges szintezéshez helyezze a készüléket a falhoz. Ezt követően állítsa be a készüléket a libellák segítségével.

4 Rögzítés falon

1. Helyezze a készüléket a falhoz.
2. Dugja át a stifteket az előirányzott lyukakon.

Műszaki adatok (A műszaki módosítások joga fenntartva. 23W10)
Pontosság ± 1 mm / m
Lézer hullámhossz 635 nm
Lézer osztály	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Áramellátás	3 x alkálielem(LR 44 / AG13 / V13GA)
Üzemelési idő 2 óra (alkálielem)
Működési feltételek	0°C ... 40°C, levegő páratartalom max. 80% rH, nem kondenzálódó, munkavégzési magasság max. 4000 m középtengerszint felett.
Tárolási feltételek	-10°C ... 70°C, levegő páratartalom max. 80% rH
Méretek (Sz × Ma × Mé)	38 x 38 x 38 mm
Súly 36 g (elemekkel együtt)

EU és UK-rendelkezések és ártalmatlanítás

A termék megfelel az EU-n és az Egyesült Királyságon belüli szabad forgalmazásra vonatkozó minden szükséges szabványnak.

A jelen termék tartozékokkal és csomagolással együtt elektromos készülék, és az elektromos és elektronikus berendezések, elemek/akkumulátorok és csomagolások hulladékairól szóló európai és egyesült királyságbeli irányelvek alapján környezetvédelmi szempontból megfelelő módon újra kell hasznosítani, hogy értékes nyersanyagokat lehessen visszanyerni. További biztonsági és kiegészítő útmutatások:
