LaserCube - Utensile manuale Laserliner - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Laser a linee (livella laser)
Marca	Laserliner
Modello	LaserCube
Categoria	Attrezzo a mano
Dimensioni (l x h x p)	38 x 38 x 38 mm
Peso (batterie incluse)	36 g
Alimentazione	3 batterie alcaline LR44 / AG13 / V13GA
Autonomia	Circa 4 ore
Precisione	±1 mm/m
Lunghezza d'onda laser	635 nm
Classe laser	2 (< 1 mW) secondo EN 60825-1:2014/AC:2017
Funzioni principali	Livellamento orizzontale e verticale, utilizzo a pavimento e a parete, livella a bolla integrata, fissaggio su superfici con perni speciali
Applicazioni	Lavori di regolazione su pavimento e parete, livellamento, allineamento
Fissaggio a parete	Perni speciali per intonaco fine, carta da parati, legno, compensato
Condizioni di funzionamento	0°C a 50°C, umidità relativa max 80% UR, altitudine max 4000 m
Condizioni di conservazione	-10°C a 70°C, umidità relativa max 80% UR
Manutenzione e pulizia	Pulire con un panno asciutto e morbido. Non utilizzare prodotti abrasivi.
Sicurezza	Laser classe 2: non guardare il fascio, evitare riflessi, tenere fuori dalla portata dei bambini
Pezzi di ricambio e riparabilità	Batterie sostituibili; riparazione possibile presso il produttore
Contenuto della confezione	Apparecchio, batterie, perni di fissaggio
Produttore	Umarex GmbH & Co KG - Laserliner
Norme e certificazioni	Conforme alle direttive UE e GB, riciclaggio secondo RAEE

Domande frequenti - LaserCube Laserliner

Come accendere il LaserCube?

Premere l'interruttore ACCENSIONE/SPEGNIMENTO situato sul lato dell'apparecchio.

Quali batterie utilizzare?

Utilizzare 3 batterie alcaline di tipo LR44, AG13 o V13GA.

Come sostituire le batterie?

Aprire il vano batteria nella parte inferiore e inserire le batterie rispettando la polarità indicata.

Il laser è pericoloso?

È un laser di classe 2 (<1 mW). Non guardare direttamente il fascio ed evitare i riflessi su superfici lucide.

Come fissare l'apparecchio al muro?

Inserire i perni speciali nei fori previsti, quindi applicare l'apparecchio contro il muro.

Qual è la precisione dell'apparecchio?

La precisione è di ±1 mm per metro.

Si può utilizzare l'apparecchio come livella a bolla?

Sì, l'apparecchio è dotato di bolle orizzontale e verticale per un allineamento preciso, ma solo sulle superfici di appoggio A.

Qual è l'autonomia della batteria?

Circa 4 ore con batterie alcaline nuove.

Cosa fare se il laser non funziona più?

Controllare il livello di carica delle batterie e sostituirle se necessario. Se il problema persiste, contattare il servizio post-vendita.

Come pulire l'apparecchio?

Pulirlo con un panno asciutto e morbido. Non utilizzare prodotti chimici o abrasivi.

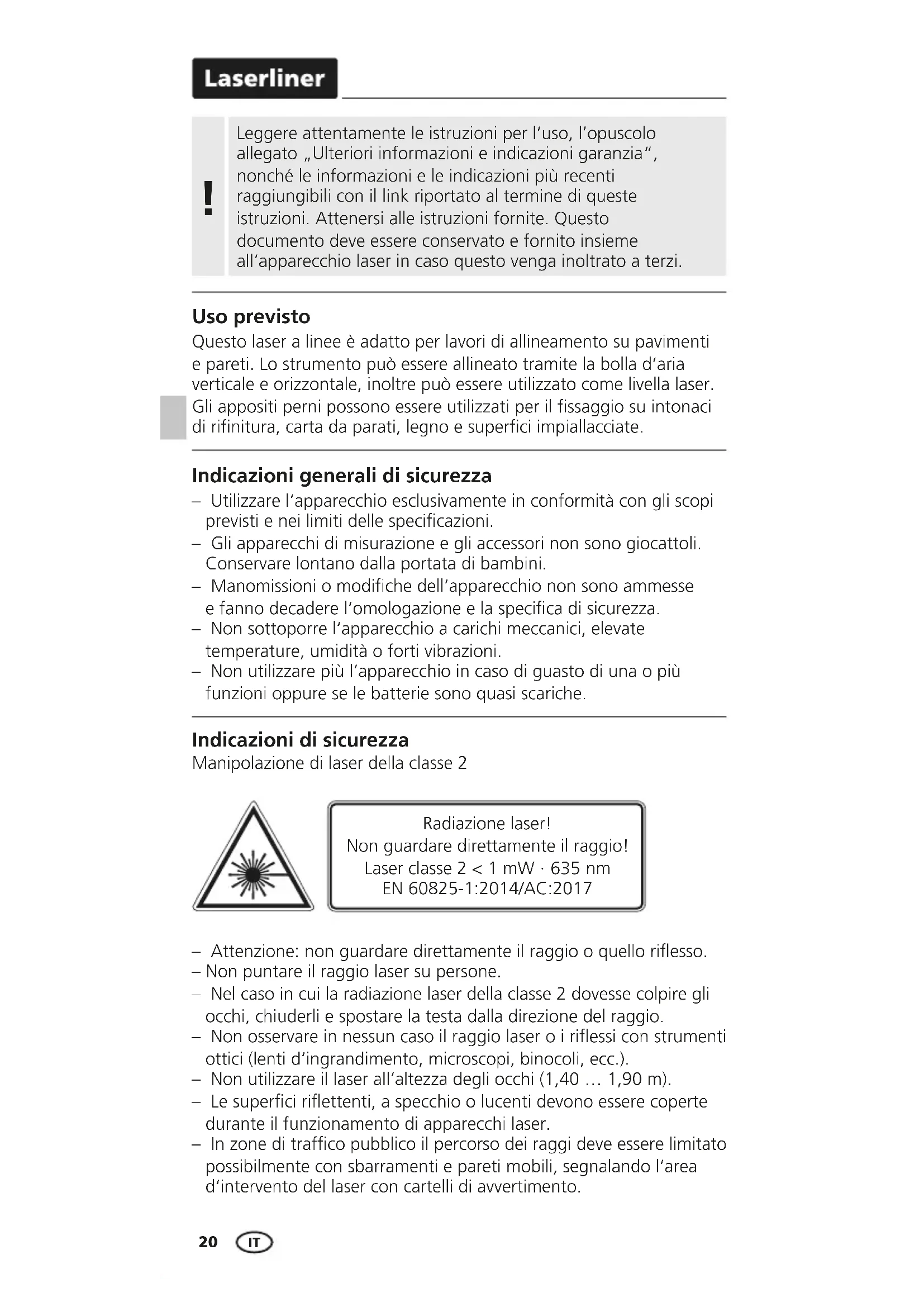

MANUALE UTENTE LaserCube Laserliner

Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato „Ulteriori informazioni e indicazioni garanzia“, nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Attenersi alle istruzioni fornite. Questo documento deve essere conservato e fornito insieme all'apparecchio laser in caso questo venga inoltrato a terzi.

Uso previsto

Questo laser a linee è adatto per lavori di allineamento su pavimenti e pareti. Lo strumento può essere allineato tramite la bolla d'aria verticale e orizzontale, inoltre può essere utilizzato come livella laser. Gli appositi perni possono essere utilizzati per il fissaggio su intonaci di rifinitura, carta da parati, legno e superfici impiallacciate.

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini.
• Manomissioni o modifiche dell'apparecchio non sono ammesse e fanno decadere l'omologazione e la specifica di sicurezza.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.
• Non utilizzare più l'apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche.

Indicazioni di sicurezza

Manipolazione di laser della classe 2

Radiazione laser! Non guardare direttamente il raggio! Laser classe 2 < 1 mW · 635 nm EN 60825-1:2014/AC:2017

• Attenzione: non guardare direttamente il raggio o quello riflesso.
• Non puntare il raggio laser su persone.
• Nel caso in cui la radiazione laser della classe 2 dovesse colpire gli occhi, chiuderli e spostare la testa dalla direzione del raggio.
• Non osservare in nessun caso il raggio laser o i riflessi con strumenti ottici (lenti d'ingrandimento, microscopi, binocoli, ecc.).
• Non utilizzare il laser all'altezza degli occhi (1,40 ... 1,90 m).
• Le superfici riflettenti, a specchio o lucenti devono essere coperte durante il funzionamento di apparecchi laser.
• In zone di traffico pubblico il percorso dei raggi deve essere limitato possibilmente con sbarramenti e pareti mobili, segnalando l'area d'intervento del laser con cartelli di avvertimento.

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• Il misuratore rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva CEM 2014/30/UE, che viene ricoperta dalla direttiva RED 2014/53/UE.
• Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Sussiste la possibilità di interferenze pericolose o di disturbi degli apparecchi elettronici o per causa di questi.
• L'impiego nelle vicinanze di tensioni elevate o in campi elettromagnetici alternati può compromettere la precisione della misurazione.

1 Applicazione delle pile

Aprire il vano batterie ed introdurre le batterie come indicato dai simboli di installazione, facendo attenzione alla correttezza delle polarità.

1 Finestra di uscita laser
2 Vano delle pile (lato inferiore)
3 Interruttore ON/OFF
4 Livelle

2 Applicazioni sul pavimento

Collocare l'apparecchio sul pavimento e accenderlo.

Le livelle sono regolate solo sulle quattro superfici di appoggio A (si veda figura). Con appoggio sulle superfici B, l'apparecchio non può essere utilizzato come livella a bolla d'aria.

Laserliner

3 Applicazioni sulla parete

Appoggiare l'apparecchio al muro per il livellamento orizzontale e verticale. Allinearlo quindi con l'ausilio delle livelle.

4 Fissaggio alla parete

1. Mettere l'apparecchio sulla parete.
2. Inserire le spine speciali attraverso i fori previsti.

Dati tecnici (Con riserva di modifiche tecniche. 23W10)

Precisione ± 1 mm / m
Lunghezza delle onde laser	635 nm
Classe laser 2 / < 1 mW (EN 60825-1:2014/AC:2017)
Alimentazione	3 x batterie alcaline(LR 44 / AG13 / V13GA)
Durata di esercizio	4 ore (batterie alcaline)
Condizioni di lavoro	0°C ... 40°C, umidità dell'aria max. 80% rH, non condensante, altezza di lavoro max. 4000 m sopra il livello del mare (zero normale)
Condizioni di stoccaggio	-10°C ... 70°C, umidità dell'aria max. 80% rH
Dimensioni (L x A x P) 38 x 38 x 38 mm
Peso	36 g (con batterie)

Disposizioni valide in UE e Regno unito e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE e del Regno unito.

Questo prodotto, accessori e imballaggio inclusi, è un apparecchio elettrico che deve essere riciclato nel rispetto dell'ambiente secondo le direttive europee e del Regno Unito in materia di rifiuti di apparecchiature elettriche ed elettroniche, batterie e imballaggi così da recuperare preziose materie prime.

Per ulteriori informazioni e indicazioni di sicurezza:
