MANUAL DE USUARIO LaserCube Laserliner

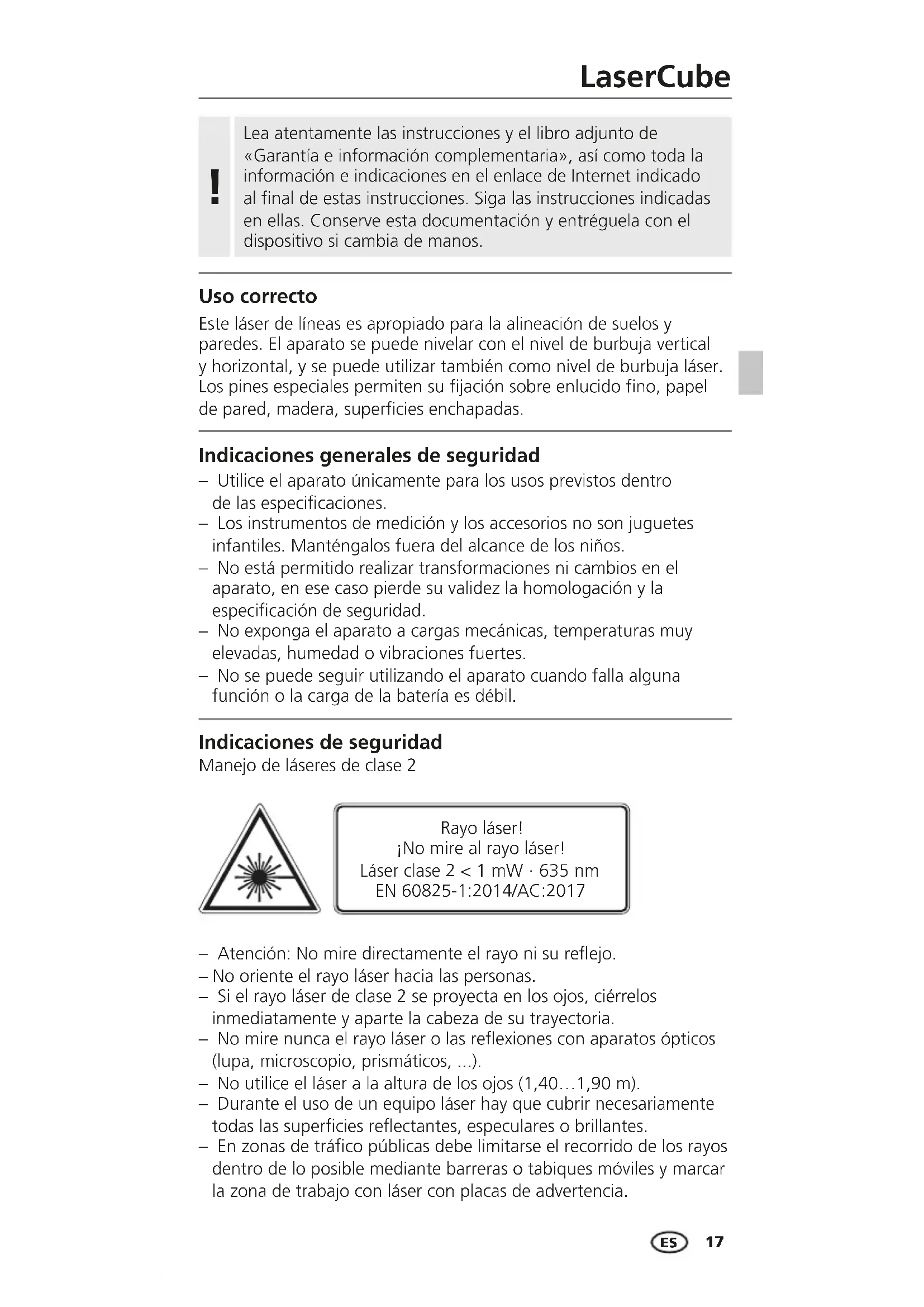

Lea atentamente las instrucciones y el libro adjunto de «Garantía e información complementaria», así como toda la información e indicaciones en el enlace de Internet indicado al final de estas instrucciones. Siga las instrucciones indicadas en ellas. Conserve esta documentación y entréguela con el dispositivo si cambia de manos.

Uso correcto Este láser de líneas es apropiado para la alineación de suelos y paredes. El aparato se puede nivelar con el nivel de burbuja vertical y horizontal, y se puede utilizar también como nivel de burbuja láser. Los pines especiales permiten su fijación sobre enlucido fino, papel de pared, madera, superficies enchapadas. Indicaciones generales de seguridad – Utilice el aparato únicamente para los usos previstos dentro de las especicaciones. – Los instrumentos de medición y los accesorios no son juguetes infantiles. Manténgalos fuera del alcance de los niños. – No está permitido realizar transformaciones ni cambios en el aparato, en ese caso pierde su validez la homologación y la especicación de seguridad. – No exponga el aparato a cargas mecánicas, temperaturas muy elevadas, humedad o vibraciones fuertes. – No se puede seguir utilizando el aparato cuando falla alguna función o la carga de la batería es débil. – Atención: No mire directamente el rayo ni su reejo. – No oriente el rayo láser hacia las personas. – Si el rayo láser de clase 2 se proyecta en los ojos, ciérrelos inmediatamente y aparte la cabeza de su trayectoria. – No mire nunca el rayo láser o las reexiones con aparatos ópticos (lupa, microscopio, prismáticos, ...). – No utilice el láser a la altura de los ojos (1,40…1,90 m). – Durante el uso de un equipo láser hay que cubrir necesariamente todas las supercies reectantes, especulares o brillantes. – En zonas de tráco públicas debe limitarse el recorrido de los rayos dentro de lo posible mediante barreras o tabiques móviles y marcar la zona de trabajo con láser con placas de advertencia. Indicaciones de seguridad Manejo de láseres de clase 2 Rayo láser! ¡No mire al rayo láser! Láser clase 2 < 1 mW · 635 nm EN 60825-1:2014/AC:2017ES

Indicaciones de seguridad Manejo de radiación electromagnética – El instrumento de medición cumple las normas y limitaciones de compatibilidad electromagnética según la Directiva europea 2014/30/UE de CEM, cubierta por la Directiva 2014/53/UE de equipos radioeléctricos (RED). – Es necesario observar las limitaciones de uso locales, por ejemplo en hospitales, aviones, gasolineras o cerca de personas con marcapa- sos. Se pueden producir efectos peligrosos o interferencias sobre los dispositivos electrónicos o por causa de estos. – El uso cerca de altas tensiones o bajo campos electromagnéticos alternos elevados puede mermar la precisión de la medición.

Poner las pilas Abra la caja para pilas e inserte las pilas según los símbolos de instalación. Coloque las pilas en el polo correcto. Ventana de salida láser Compartimento de pilas (lado inferior) Interruptor CON / DES Niveles de burbuja

Los niveles de burbuja están ajustados únicamente para las cuatro superficies de apoyo A (véase la figura). En caso de apoyo en las superficies B no se puede utilizar el aparato como nivel de burbuja.

Usos en el suelo Coloque el aparato en el suelo y conéctelo.LaserCube

2. Introduzca la espiga especial a través de los oricios.

Fijación a la pared Usos en la pared Para nivelar horizontal y verticalmente, coloque el dispositivo en la pared y ajuste el aparato con ayuda de los niveles. Datos técnicos (Sujeto a modificaciones técnicas. 23W10) Precisión ± 1 mm / m Longitud de onda del láser 635 nm Clase láser 2 / < 1 mW (EN 60825-1:2014/AC:2017) Alimentación 3 x pilas alcalina (LR 44 / AG13 / V13GA) Autonomía de trabajo 4 h (pilas alcalina) Condiciones de trabajo 0°C … 40°C, humedad del aire máx. 80% h.r., no condensante, altitud de trabajo máx. 4000 m sobre el nivel del mar (nivel normal cero) Condiciones de almacén -10°C … 70°C, humedad del aire máx. 80% h.r. Dimensiones (An x Al x F) 38 x 38 x 38 mm Peso 36 g (pilas incluida) Disposiciones de la EU y GB y eliminación El aparato cumple todas las normas requeridas para el libre tráco de mercancías en la UE y GB. Este producto, incluidos sus accesorios y embalaje, es un aparato eléctrico que debe ser recogido en un punto de reciclaje de acuerdo con las directivas de Europa y Reino Unido para los aparatos eléctricos y electrónicos, baterías y embalajes usados, con el n de recuperas las valiosas materias primas. Más información detallada y de seguridad en: https://packd.li/ll/ACT/inIT
